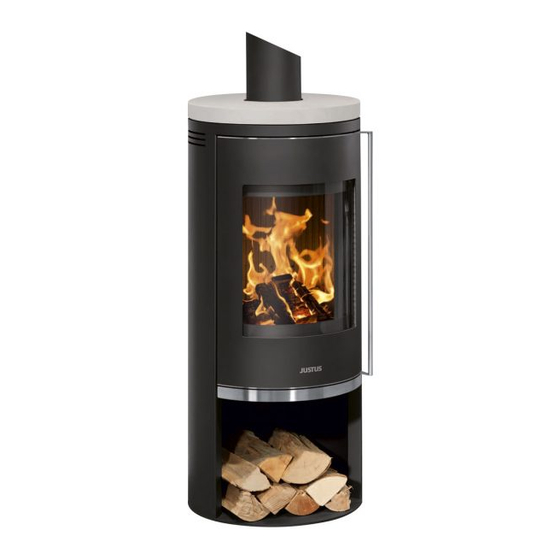

- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois JUSTUS Faro 2.0 / Faro Top 2.0 293 1485 0000 · 1029...
- Seite 2 Anschluss an den Schornstein/ Rauchrohranschluss Externe Verbrennungsluftversorgung Abstützblech Steinstopfen 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlebriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 3 Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 4 2 Seitenverkleidung 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben - offen) 5 Primärluftluftregler (eingeschoben - offen) 6 Aschekasten 7 Holzlagerfach 8 Feuerraumauskleidung 9 Tür Holzlagerfach (nur bei Ausführung „Faro Top 2.0“; nicht nachrüstbar) Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 5 Gefahr durch unzureichende Frischluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Frischluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 6 Vorschriften, deren Einhaltung Grundvor- aussetzung für einen ordnungsgemäßen Betrieb des Gerätes sind. ► Das ordnungsgemäß installierte Gerät muss durch eine ge- nehmigungspflichtige Behörde, z.B. Bezirks-Schornsteinfeger, abgenommen werden. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 7 - Stoßbeanspruchung bei Brennstoffaufgabe - Wärmedehnung durch übermäßige Erhitzung. Oberflächenrisse sind zunächst unbedenklich. Erst wenn der da- runterliegende Metallkorpus freiliegt, muss ein Austausch der Vermiculiteplatten erfolgen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 8 Abgastemperatur am Stutzen: °C Zugelassene Brennstoffe: - Scheitholz - Braunkohle- briketts Abgang oben (Boden - Oberkante Stutzen): 1170 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Fußboden - Unterkante Stutzen): 4.7 Maßzeichnung Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 9 Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 10 Dies gilt auch dann, wenn die Zuluft über einen se- paraten Schacht von oben zugeführt wird. ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 11 Bei feuchten Aufstellräumen (Neubau!) kann es zu Kondensat- bildung am Ofenkorpus und in Folge zu Korrosion kommen. Der Schornsteinzug muss die zusätzlichen Widerstände einer ► Deckplatte auflegen. so ausgerüsteten Feuerungsanlage überwinden können. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 12 Wand kommen. Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte sowie zu seinem exakten waage- rechten Ausrichten empfehlen wir das Aufkleben von Filzgleitern unter den Geräteboden. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 13 ► Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge 3-4 cm) in 4 Lagen aufstapeln. Die Flammen der Anzündwürfel müssen anschließend mit Kontakt zu den dünnen Holzscheiten frei nach oben brennen können. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 14 So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). ► Legen Sie bei niedrigem Wärmebedarf entspre- chend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 15 Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich: ► Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf. ► Nehmen Sie das Gerät umgehend außer Betrieb. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 16 An Vermiculiteplatten können im Heizbetrieb oberflächliche Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch erfol- gen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Fortsetzung folgende Seite: Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 17 ► Über der zweiten Rauchgasumlenkung aus Blech sitzt eine dritte Rauchgasumlenkung aus Blech. Diese liegt hinten auf der zweiten Rauchgasumlenkung aus Blech auf und wird zusammen mit dieser herausgeschwenkt. ► Jetzt hinteren Seitenstein sowie die Vermiculite-Rauchgasum- lenkungen entnehmen. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 18 Platte getauscht werden. Feuerraumauskleidung ► Eine anfängliche Versandung ist unbedenklich. Reibung durch Holz Normaler Verschleiß. versandet. oder Abgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. entspre chende Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 19 Ofen riecht im Betrieb ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 20 Markieren Sie am besten gleich jetzt die jeweilige Bearbeitung schnell und unkompliziert abge- Ausführung Ihres neuen Kaminofens im dafür vorbe- wickelt werden kann. reiteten Kreisfeld in der Tabelle auf der Rückseite dieser Bedienungsanleitung. Vielen Dank! Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 21 Staubanteile hervorgerufen 3. Durch Inanspruchnahme der Werksgarantie verlän- werden und deren Pyrolyseprodukte sich als dunkler gert sich die Garantiezeit weder für das JUSTUS-Gerät Belag auf Tapeten, Möbeln, Textilien und Ofenteilen nie- noch für neu eingebaute Teile. Ausgewechselte Teile ge- derschlagen können.
- Seite 22 über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung JUSTUS Faro 2.0 / Faro Top 2.0...
- Seite 48 Kundendienst-Anforderung Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 360...
- Seite 49 Sprachneutral 14. Leistungserklärung / Déclaration de peformances 8. Leistungserklärung Performances déclarées Prestazioni dichiarate 14. Leistungserklärung / Déclaration de performances Harmonisierte technische Spezifikationen EN 13240:2001/ A2:2004/ AC:2007 Norme technique harmonisée Norma tecnica armonizzata Wesentliche Merkmale Leistung Caractéristique principale/ Caratteristiche essenziali Rendement/ Rendimento Brandsicherheit/ Sécurité...
- Seite 50 (certifie par la présente que le produit « appareil de chauffage utilisant du combustible solide » portant la désignation commerciale) (certifica che il prodotto « apparecchio per il riscaldamento domestico alimentato con combustibile solido) Faro 2.0/ Faro Top 2.0 konform ist mit den Bestimmungen der...
- Seite 51 Product data sheet in accordance to (EU) 2015/1186 Annex IV/ Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV Warenzeichen JUSTUS GmbH / trademark/ marque Modell Faro 2.0/ Faro Top 2.0 / model/ modèle 5686 Energieeffizienzklasse / energy efficiency class/ classe énergétique Direkte Wärmeleistung...
- Seite 52 Acier noir / plaque sup. grès sable Stahl schwarz / Abdeckung Kalkstein Cream 5686 87 A03 Black steel / Cover limestone Cream Acier noir / plaque sup. calcaire Cream Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
