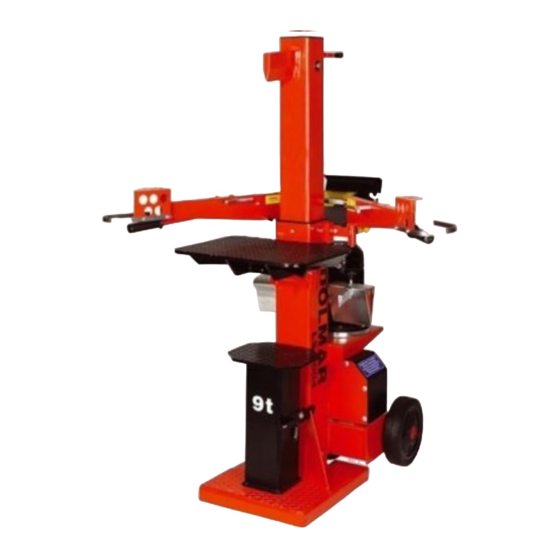

Dolmar LS-9004 Betriebsanleitung
Verwandte Anleitungen für Dolmar LS-9004
Inhaltszusammenfassung für Dolmar LS-9004
- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! LS-9004 http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
EG-Konformitätserklärung Symbole Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, Sie werden beim Lesen der Betriebsanleitung und auf bevollmächtigt von der DOLMAR GmbH, erklären, dass die den Holzspaltern auf folgende Symbole stoßen. Geräte der Marke DOLMAR, Vor Inbetriebnahme Betriebsanlei- Typ: Holzspalter... -
Seite 3: Vollständige Lieferung Und Transportschäden
Es dürfen nie zwei oder mehrere Personen an einer Maschine arbeiten. Der Holzspalter ist ausschließlich zum Zerkleinern von Brenn- Wir gratulieren Ihnen zu Ihrem neuen DOLMAR Holzspalter holz in Faserrichtung bestimmt. und sind überzeugt, dass Sie mit dieser modernen Maschine zufrieden sein werden. -
Seite 4: Persönliche Schutzausrüstung
- Lassen Sie die Maschine nie unbeaufsichtigt in Betrieb. Die einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen, ar- beitsmedizinischen und straßenverkehrsrechtlichen Regeln sind einzuhalten. Der Arbeitsplatz um den Holzspalter bzw. die für den An- und Abtransport des Holzes erforderlichen Verkehrswege müssen so beschaffen und erhalten werden, dass ein sicheres Arbei- ten möglich ist. -
Seite 5: Teilebezeichnung
Teilebezeichnung 1 Spaltmesser (Spaltwerkzeug) 2 Spaltsäule 3 Bedienungsarme 4 Schutzbügel 5 Zwischentisch 6 Ständer 7 Schwenktisch 8 Fahrwerk 9 Motor 10 Holzklemmung mit Druckfeder 11 Schalter (Ein /Aus) Abbildung: Typenschild Baujahr Seriennummer Bei Ersatzteilbestellungen angeben! Zubehör (nicht im Lieferumfang enthalten) Zur Erweiterung der Einsatzmöglichkeiten des Holzspalters sind folgende Zubehörkomponenten erhältlich: 12 Spaltkreuz 13 Spaltkeilverbreiterung... -
Seite 6: Bedienung
Bedienung Schutzbügel montieren Vor der ersten Inbetriebnahme des Holzspalters müssen die Schutzbügel an die Betätigungsarme angebaut werden. Aus Transportgründen sind diese nur vormontiert, d.h. sie sind mit einer Schraube am Betätigungsarm angeschraubt. Befestigen Sie die Schutzbügel mit je zwei Schrauben am Be- tätigungsarm (siehe Bild „Schutzbügelbefestigung“). -
Seite 7: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Vor jeder Inbetriebnahme des Holzspalters muss dieser auf äußere Schäden überprüft werden. Die Hydraulikschläuche (1) und sämtliche Verbindungsstel- len (2) an der Hydraulikanlage müssen kontrolliert werden, um eventuelle undichte Stellen zu erkennen und zu beseitigen. Alle Sicherheitseinrichtungen müssen an der Maschine ange- bracht sein. -
Seite 8: Hinweise Zum Zwischentisch
Hinweise zum Zwischentisch Der Zwischentisch wird beim Spalten von Holzstämmen bis zu einer Länge von 550 mm eingesetzt. Der Zwischentisch kann ohne Werkzeuge eingehangen und auch wiederabgenommen werden. Um den Tisch zu verstellen, muss die Flügelmutter (1) an der Tischhalterung/Säule abgeschraubt werden und der Bolzen aus der Bohrung herausgenommen werden. -
Seite 9: Einstellung Der Holzklemmung
Einstellung der Holzklemmung Um das Holz beim Spaltvorgang festzuhalten, sind an beiden Betätigungsarmen Holzklemmungen (4) angebracht. Diese kön- nen je nach Größe der Holzstämme eingestellt werden. Bei klei- nen Holzdurchmessern müssen sie nach innen gestellt werden. Die Holzklemmung passt sich durch die angebrachte Druckfe- der (5) stufenlos an jede Größe der Holzklemmung an. -
Seite 10: Arbeiten Mit Dem Schwenktisch
Arbeiten mit dem Schwenktisch Holzstämme mit einer Länge bis 550 mm können zum Spalten auf den Zwischentisch gestellt werden und in einem Arbeits- gang durchgespaltetwerden. Längere Holzstämme müssen zunächst angespalten werden. Dazu muss der Schwenktisch zur Seite geschwenkt werden. Der Rasthebel (6) am Schwenktisch ist vor dem schwenken zu betätigen. -
Seite 11: Spaltkreuz, Spaltkeilverbreiterung Und Spaltkeilverlängerung
Spaltkreuz, Spaltkeilverbreiterung und Spaltkeilver- längerung Als Zubehör zu unseren Holzspaltern ist ein Spaltkreuz, eine Spaltkeilverbreiterung und eine Spaltkeilverlängerung erhält- lich. Das Spaltkreuz spaltet in einem Arbeitsgang das Brennholz in 4 Teile. Die Spaltkeilverbreiterung ermöglicht ein besseres Auf- spalten des Holzes. Spaltkreuz Beide Zubehörteile werden einfach auf das Spaltmesser ge- schoben und mit einer Schraube M12 festgeklemmt. -
Seite 12: Wartung Und Instandhaltung
Öltank. Die Einfüllschraube (3) befi ndet sich auf der rechten Oberseite des Tankes. Empfohlene Hydrauliköle: DOLMAR HLP 46, DEA HD B 46, Shell Tellus 10 - 46, Esso Nuto H 46 Fangen Sie das Altöl bei einem Ölwechsel in einem geeigne- ten Behälter auf. -
Seite 13: Technische Daten
Technische Daten Lärmemission LS-9004 Die Ermittlung der Lärmemission erfolgte als Orientierungs- Motor Elektro messung nach den gemeinsamen Grundsätzen für die Beur- teilung des Lärms am Arbeitsplatz von technischen Arbeits- Motorhersteller mitteln für die Land- und Forstwirtschaft und der allgemei- Motortyp nen Anleitung für die Messung des Lärms von technischen... -
Seite 14: Elektrische Anlage
Elektrische Anlage Arbeiten an der elektrischen Anlage dürfen nur von einer Elektrofachkraft ausgeführt werden! Verwenden Sie für elektrisch betriebene Spaltmaschinen einen ortsveränderlichen Personenschutzschalter (PRCD), falls im Versorgungsnetz die Fehlerstromschutzschaltung (RCD) mit einem Nennfehlerstrom von max. 0,03A nicht vorgesehen ist. LS-9004... -
Seite 15: Restrisikobetrachtung
Restrisikobetrachtung Gefahrenabwehr Mechanik Gefahrenabwehr Elektrik Alle durch bewegliche Teile (Druckschuh) bestehenden Gefah- Alle unter Spannung stehenden Teile der Maschine sind gegen ren sind durch die Zweihandbedienung minimiert. Die Maschi- Berühren isoliert oder durch feststehende, sicher befestigte ne kann auch nicht betrieben werden, wenn ein Betätigungs- und nur mit Werkzeug zu entfernende Schutzeinrichtungen arm immer in der unteren Stellung festgeklemmt wird. -
Seite 16: Werkstattservice, Ersatzteile Und Garantie
Bei Reparaturversuchen durch Dritte bzw. nicht autorisierte Personen erlischt der Garantieanspruch. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von Mate- rial- oder Herstellungsfehlern Garantie. Die Garantiezeit beträgt bei ausschließlich privater Nutzung 24 Monate und bei gewerblich/ berufl... - Seite 20 DOLMAR-Fachhändler fi nden Sie unter: www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 382 (11.09 D) http://www.dolmar.com...
