i-Modul-Austausch

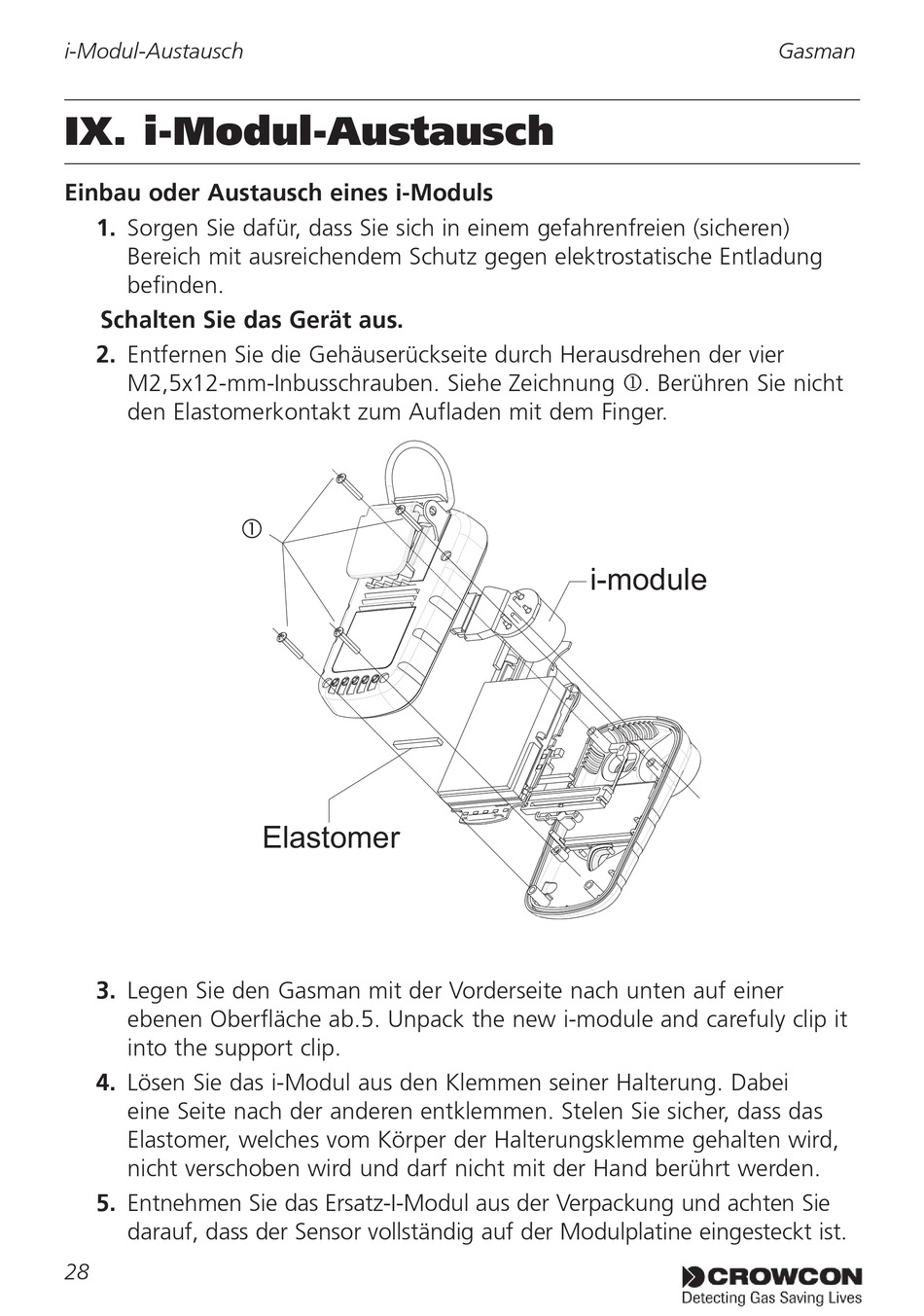

IX. i-Modul-Austausch
Einbau oder Austausch eines i-Moduls
1. Sorgen Sie dafür, dass Sie sich in einem gefahrenfreien (sicheren)
Bereich mit ausreichendem Schutz gegen elektrostatische Entladung
befinden.
Schalten Sie das Gerät aus.
2. Entfernen Sie die Gehäuserückseite durch Herausdrehen der vier
M2,5x12-mm-Inbusschrauben. Siehe Zeichnung . Berühren Sie nicht
den Elastomerkontakt zum Aufladen mit dem Finger.
3. Legen Sie den Gasman mit der Vorderseite nach unten auf einer
ebenen Oberfläche ab.5. Unpack the new i-module and carefuly clip it
into the support clip.
4. Lösen Sie das i-Modul aus den Klemmen seiner Halterung. Dabei
eine Seite nach der anderen entklemmen. Stelen Sie sicher, dass das
Elastomer, welches vom Körper der Halterungsklemme gehalten wird,
nicht verschoben wird und darf nicht mit der Hand berührt werden.
5. Entnehmen Sie das Ersatz-I-Modul aus der Verpackung und achten Sie
darauf, dass der Sensor vollständig auf der Modulplatine eingesteckt ist.
28
Elastomer
i-module
Gasman
