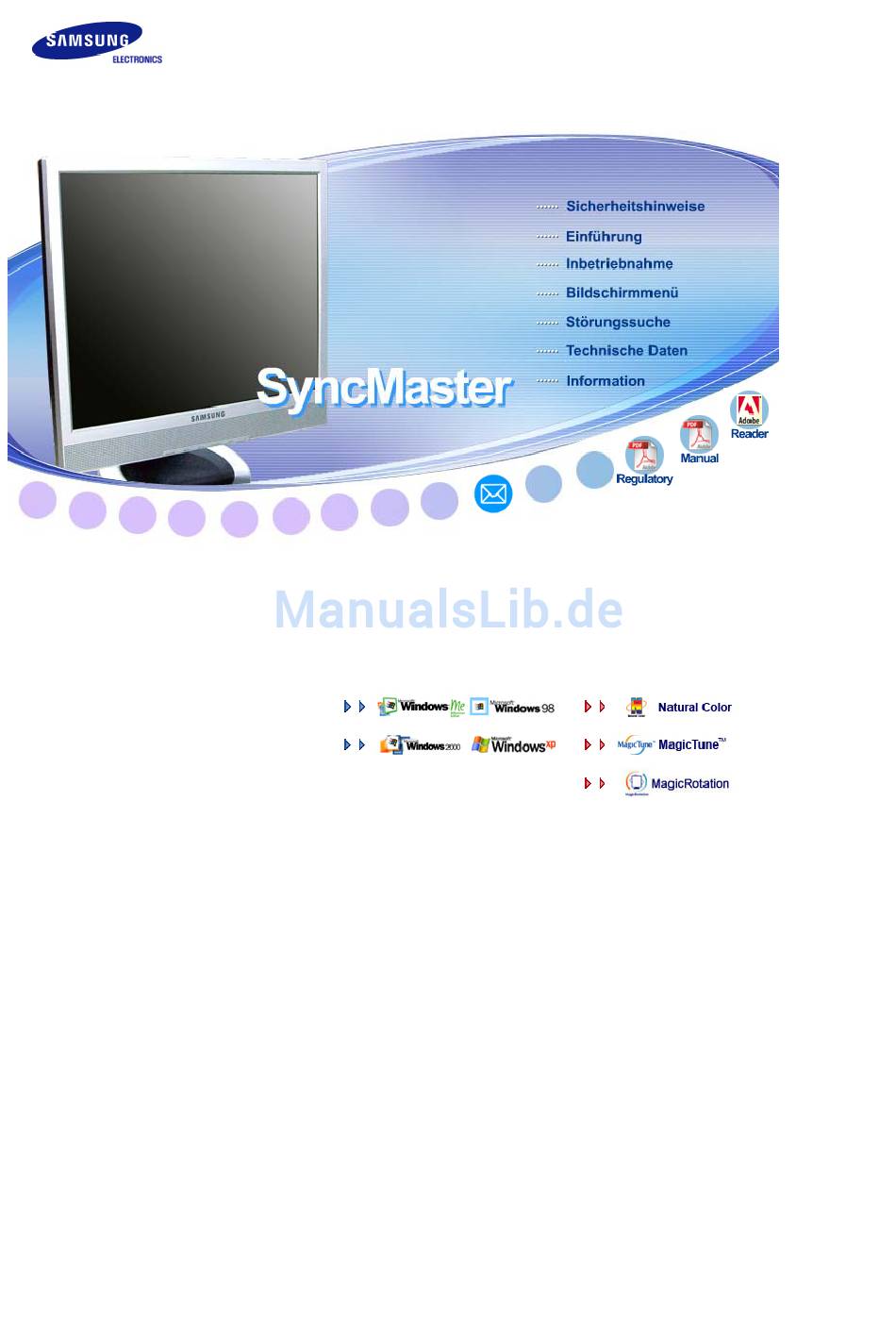

Seite 1 SyncMaster 710NT Treiberinstallation Programminstallation...
Seite 2 Symbole Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen. Verboten Wichtig: Muß stets gelesen und verstanden werden Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose Nicht berühren Zur Vermeidung von elektrischem Schlag erden Stromversorgung Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS.
Seite 3 Benutzen Sie keinen schadhaften oder locker sitzenden Stecker. Dies könnte elektrischen Schlag oder Feuer verursachen. Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen. Dies könnte elektrischen Schlag oder Feuer verursachen. Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen. Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der Geräte führen.
Seite 4 Wenden Sie sich an den autorisierten Kundendienst, wenn der Monitor an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll.
Seite 5 verursachen. Setzen Sie den Monitor vorsichtig ab. Er könnte sonst beschädigt werden oder zerbrechen. Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab. Die TFT-LCD-Oberfläche könnte sonst beschädigt werden. Die Wandhalterung muss von qualifiziertem Fachpersonal installiert werden. Eine Installation durch unqualifizierte Personen kann zu Verletzungen führen.
Seite 6 Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch. Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch. Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder Feuer verursachen. Ziehen Sie vor dem Reinigen des Geräts den Netzstecker. Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden.
Seite 7 Gerät nicht in Fahrzeugen auf. Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand verursachen. Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien betrieben werden, wo er Schnee oder Regen ausgesetzt sein könnte. Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten Sie den Monitor aus und ziehen den Netzstecker.Setzen Sie sich dann mit dem Kundendienstzentrum in...
Seite 8 Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen. Stecken Sie weder Metallgegenstände wie Werkzeuge, Kabel oder Bohrer, noch leicht entflammbare Gegenstände wie Papier oder Streichhölzer in die Belüftungsschlitze und die Kopfhörer- bzw. AV-Anschlüsse. Dadurch könnte ein elektrischer Schlag oder ein Brand verursacht werden.
Seite 9 Zum Transportieren des Monitors schalten Sie diesen aus, und ziehen Sie das Netzkabel ab. Bevor Sie den Monitor bewegen, überprüfen Sie stets, ob alle Kabel, einschließlich des Antennenkabels und den Kabeln zu den Peripheriegeräten abgezogen wurden. Bei Zuwiderhandlung besteht die Gefahr von Kabelschäden oder elektrischen Schlägen sowie Bränden.
Seite 10 Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler Wenden Sie sich an einen Händler in Ihrer Nähe, um optionale Artikel zu kaufen. Lieferumfang Monitor Bedienungsanleitung Benutzerhandbuch, Monitortreiber, Installations-CD mit Garantiekarte Anleitung zum schnellen...
Seite 11: Netzanschlußkabel
D-sub-Kabel Netzanschlußkabel LAN-Kabel Separat erhältlich Tastatur (USB) Maus (USB) Vorderseite Taste MENU [ ] Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD- Menüs und zur Rückkehr in das vorherige Menü. Bei MagicBright™ handelt es sich um eine neue Funktion, die Taste MagicBright [ abhängig vom angezeigten Bildinhalt die Anzeige optimiert.
Seite 12 Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken. 4) Game Zur Darstellung von bewegten Bildern, z. B. in einem Spiel. 5) Sport Zur Darstellung von bewegten Bildern, z. B. Sportveranstaltungen. 6) Film Zum Ansehen von Filmen, von z. B. DVD oder Video-CD. >>Klicken Sie hier, um sich die Animation anzusehen.
Seite 13 auf der Rückseite des Monitors an. Verbinden Sie zwei Monitore durch ein D-Sub-Kabel miteinander. VGA OUT port Kensington-Schloss Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.) Ein Schloss können Sie beim entsprechenden Händler erwerben.
Seite 15 Wenn Sie den Client Monitor während des Einschaltvorgangs ausschalten, kann der Monitor beschädigt werden. Beenden Sie vor dem Ausschalten des Monitors außerdem alle ausgeführten Programme. Was ist ein Client Monitor? Ein Client Monitor ist ein neuer Typ Monitor, der sowohl als gewöhnlicher Monitor verwendet werden kann als auch als Terminal, das über eine LAN-Verbindung an einen Host-PC angeschlossen wird.
Seite 16: Verbinden Eines Client-Monitors
Verbinden eines Client-Monitors 1) Anschließen des Monitors an den Host-PC über ein LAN-Kabel Host PC LAN-Kabel Client Monitor 1. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. 2. Schließen Sie die Maus und die Tastatur an die USB-Anschlüsse an. 3.
Seite 17 Der Thin Client Setup Wizard (Thin-Client-Setup-Assistent) wird aufgerufen, wenn zum ersten Mal ein Thin Client installiert wird, wenn Daten nach einer Aktualisierung nicht gesichert werden oder wenn die Option Reset the terminal to factory default settings (Werkseitige Standardeinstellungen für Terminal wiederherstellen) unter Control Panel -> System (Systemsteuerung ->...
Seite 18 3. Konfigurieren Sie hier Auflösung, Farbeinstellungen und Bildschirmschoner. Klicken Sie anschließend auf Next (Weiter) . 4. Wählen Sie die shell interface(Shell-Oberfläche) , die für das Terminal verwendet werden soll. Klicken Sie auf Next (Weiter) , um fortzufahren.
Seite 19 5. Legen Sie im nächsten Fenster die übrigen Eigenschaften des Terminals fest, und klicken Sie dann auf „Next“ (Weiter). Nähere Informationen zu den Eigenschaften des Terminals finden Sie unter Configuring the Client Monitor Environment (Konfigurieren der Client-Monitor-Umgebung). 6. Um die bereits konfigurierten Einstellungen zu ändern, klicken Sie auf Back (Zurück) , oder klicken Sie auf Finish (Fertigstellen) , um den Setup-Assistenten zu beenden.
Seite 20 3) Connecting to the Host PC Mithilfe des Terminal Connection Manager (Thin Client Shell)(Verbindungsmanagers [Thin Client-Shell]) oder den icon/menus on the Desktop. (Symbolen/Menüoptionen auf dem Desktop) können Sie Verbindungen hinzufügen, bearbeiten oder entfernen. Für diese Funktion sind allerdings Administratorrechte erforderlich. Wenn Sie als eingeschränkter Benutzer angemeldet sind, werden die Menüs zur Verbindungskonfiguration ausgeblendet oder deaktiviert.
Seite 21 Klicken Sie auf „Server Location“ (Serverstandort), und konfigurieren Sie im eingeblendeten Fenster die Servereigenschaften. Klicken Sie auf „Next“ (Weiter), um fortzufahren. 2. Geben Sie den Namen ein, der in der Listen des Verbindungsmanagers (oder als Verbindungssymbol auf dem Desktop) angezeigt werden soll, und klicken Sie auf „Next“...
Seite 22 5. Wählen Sie die angezeigten Farben aus. Weniger Farben zu wählen beschleunigt die allgemeine Prozessgeschwindigkeit im Netz. Klicken Sie auf „Next“ (Weiter), um fortzufahren. 6. Legen Sie die Verdichtungs-, die Verschlüsselungs- und Audiooptionen für eine ICA- Verbindung fest. 7. Geben Sie die erforderlichen Informationen für die Firewall oder Sicherheitsrichtlinien ein. 2.
Seite 23 2. Wenn Sie sich mit dem Verbindungsaufbau automatisch auf dem Host-PC anmelden wollen, wählen Sie die Option „Auto-Login“ (Automatisch anmelden), und geben Sie Benutzernamen, Kennwort und Domäne ein. Klicken Sie auf „Next“ (Weiter), um fortzufahren. 3. Nachdem die Verbindung zum Host-PC hergestellt ist, erscheint auf dem Monitor standardmäßig der Windows NT-Desktop.
Seite 24 4. Speichern Sie die neue Verbindung, und beenden Sie den „WTS Connection Wizard“ (WTS-Verbindungsassistent). 5. Wenn Sie die Einstellungen ändern wollen, wählen Sie die entsprechenden Einstellungen aus und klicken auf „Edit“ (Bearbeiten). - General (Allgemein): Hier werden Informationen wie z. B. Verbindungsname und Host-PC angezeigt, falls die Option automatisches Anmelden ausgewählt wurde.
Seite 25 - Display (Anzeige): Hiermit wird die Bildschirmauflösung konfiguriert. Stellen Sie sicher, dass der eingestellte Wert höher als der unterstützte Mindestwert desjenigen Computers ist, zu dem eine Verbindung aufgebaut werden soll. - Local Resources (Lokale Ressourcen) Remote Computer Sound (Sounds auf dem Remotecomputer): Um den Verbindungsstatus leicht zu erkennen, können Sie Audioeinstellungen konfigurieren.
Seite 26 - Experience (Erweitert): Hier können Sie die Kommunikationsgeschwindigkeit zwischen Terminal und Host konfigurieren. Sie können auch den Konfigurationssatz des Host-PC für andere Terminals übernehmen. Sie können Ihre Terminaleinstellungen so konfigurieren, dass das Terminal bei Unterbrechung der Verbindung automatisch versucht, die Verbindung erneut herzustellen.
Seite 27 2. Klicken Sie mit der rechten Maustaste auf das Element „Benutzer“ und wählen Sie im angezeigten Menü die Option „Neuer Benutzer“. 3. Klicken Sie mit der rechten Maustaste auf den soeben erstellten neuen Benutzer, und wählen Sie im angezeigten Kontextmenü die Option „Eigenschaften“. Wählen Sie die Option Mitglied von .
Seite 28 4. Klicken Sie auf „Add“ (Hinzufügen) und am Fußende des angezeigten Fensters auf „Advanced“ (Erweitert). Das Fenster „Select Group“ (Gruppe auswählen) öffnet sich. 5. Klicken Sie auf die Option „Find Now” (Suche starten), um eine Liste der Gruppen anzuzeigen, die hinzugefügt werden können. 6.
Seite 29 7. Klicken Sie in allen geöffneten Fenstern auf „OK“, um diese zu schließen. 8. Nun können Sie vom Client-Monitor aus eine Verbindung zum Host-PC aufbauen und sich dort mithilfe der von Ihnen festgelegten Benutzerkennung anmelden. 5) Terminal Connection Manager (Verbindungsmanager) 1.
Seite 30 ① Add : Hiermit können Sie Ihrem Netzwerk einen neuen Host-PC hinzufügen. Nähere Informationen finden Sie unter How to Connect a Host PC (So stellen Sie (Hinzufügen) eine Verbindung zum Host-PC her). ② Edit : Hiermit ändern Sie die Einstellungen von Host-PC-Verbindungen. (Bearbeiten) Nähere Informationen finden Sie unter Editing...
Seite 31: Konfigurieren Der Client-Monitor-Umgebung
Konfigurieren der Client-Monitor-Umgebung Die in der Systemsteuerung verfügbaren Elemente unterscheiden sich je nach Benutzerrechten. Wenn Sie als Administrator angemeldet sind, sind alle Elemente eingeblendet und verfügbar. Wenn Sie als eingeschränkter Benutzer angemeldet sind, werden nur die vom Administrator für Sie zugelassenen Elemente angezeigt.Diese Einstellungen konfigurieren Sie über den Menüpfad „Control Panel“...
Seite 32 Internet Options (Internetoptionen) Über die Internetoptionen der Systemsteuerung können Sie die Einstellungen für den Internet Explorer ändern, und zwar mithilfe des Applets „Internet Options“ (Internetoptionen) im Fenster „Control Panel“ (Systemsteuerung). Sie können die Startseite des Browsers festlegen, sowie eine Website für Suchen, die angezeigt wird, sobald Sie die Taste „Search“...
Seite 33 Mit dem Element „Date/Time“ (Datum/Uhrzeit) in der Systemsteuerung können Sie im Fenster „Date/Time Properties“ (Eigenschaften von Datum und Uhrzeit) das Datum und die Uhrzeit des Terminals konfigurieren. Wählen Sie mithilfe der Pfeiltasten den Monat aus, und klicken Sie auf ein Datum. Um die Stunden, Minuten und Sekunde der aktuellen Uhrzeit zu ändern, klicken Sie in die einzelnen Auswahldialoge und geben dort entweder direkt einen Wert ein oder verwenden die Pfeiltasten.
Seite 34 Mithilfe des Elements „Network“ (Netzwerk) in der Systemsteuerung können Sie die Liste aller Adapter aufrufen, die auf dem Terminal installiert sind. Um die Eigenschaften eines bestimmten Adapters zu ändern, markieren Sie diesen und klicken anschließend auf „Properties“ (Eigenschaften). Sie können auch die IP-Adresse und den Namen des Host- PC ändern.
Seite 35 Kennwort festlegen, können nur Hosts, die über das entsprechende Kennwort verfügen, auf Ihr Terminal zugreifen.Falls bei jedem Start eine Verbindung zum VNC-Host-PC aufgebaut werden soll, wählen Sie die Option „Start at boot-up“ (Beim Systemstart starten). Display (Anzeige) Mithilfe des Elements „Display“ (Anzeige) in der Systemsteuerung können Sie Optionen für Farbeinstellungen, Bildschirmauflösung und Bildschirmschoner festlegen.
Seite 36 Nachdem die Firmware fertig installiert ist, führt das Terminal einen Neustart durch. Anschließend öffnet sich der Setup-Assistent. Wenn Sie die Option „Reset the system using the saved configuration file” (System mithilfe der gespeicherten Konfigurationsdatei zurücksetzen) auswählen und dann auf „Next“ (Weiter) klicken, werden alle Einstellungen mit den bestehenden Werten gespeichert und das Terminal neu gestartet.
Seite 37 angezeigt. Security (Sicherheit) Das Applet „Security“ (Sicherheit) bietet diverse sicherheitsbezogene Funktionen.Das unten abgebildete Fenster öffnet sich, wenn Sie per Doppelklick das Symbol „Security“ (Sicherheit) wählen. Hier sind alle Benutzerkonten aufgeführt und geordnet. Jedes Element enthält den Namen, die Gruppe, eine Beschreibung und Statusinformationen („Default“...
Seite 38 (Es können bis zu 20 Zeichen, aber keine Symbole verwendet werden.Wenn das Konto kennwortgeschützt sein soll, geben Sie ein Kennwort von bis zu 20 Zeichen ein und bestätigen Sie dieses.) 2. Mithilfe der Gruppe „Connection Manager“ (Verbindungs-Manager) können Sie Verbindungen zuordnen und Optionen konfigurieren. ①...
Seite 39 Wenn Sie die Anmeldefunktion anwenden wollen, um nur berechtigten Benutzern den Zugriff zu gestatten, wählen Sie die Option „Use login function“ (Anmeldefunktion verwenden). Wird diese Option nicht ausgewählt, entspricht das markierte Benutzerkonto dem Administratorkonto. Zusammen mit der Auswahl der Option „Use login function“...
Seite 40 Hinweise für Benutzer 1) Verwenden Sie als Host-PC einen PC mit dem Betriebssystem Windows 2000 Server/ 2003 Server. Es können nicht zwei Benutzer gleichzeitig eine Verbindung zu einem Windows XP Home/Professional-PC herstellen. 2) Wenn eine USB-Maus nicht erkannt wird, trennen Sie die Verbindung der USB-Maus und schließen Sie sie erneut an.
Seite 41 Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. 2-1. Verwenden des D-sub-Anschlusses (Analog) der Grafikkarte Verbinden Sie den D-sub-Kabel an dem VGA IN Anschluß, der auf der Rückseite des Monitors ist. [ VGA IN ] Anschluss an einen Macintosh Computer.
Seite 42 Sie können USB-Geräte, z. B. eine Maus, eine Tastatur und externe Speichermedien (z. B. Digitalkameras, MP3-Player, (Down-Stream 2, 2port) externe Speicher usw.) anschließen. (Sie können diese Geräte nicht verwenden, ohne eine Verbindung zum Host-PC herzustellen oder zu Client Office zu wechseln.) LAN (LAN- Anschließen des LAN-Kabels.
Seite 43 A. Fußanschlag Der Bildschirm kann nur gedreht werden, wenn er auf die maximale Höhe eingestellt ist. Drehen Sie den Bildschirm nicht mit Gewalt, da der Fuß dadurch beschädigt werden kann. Neigungswinke...
Seite 44 Wechseln des Fußes An diesen Monitor kann eine 100,0 mm x 100,0 mm VESA-kompatible Montagevorrichtung angebracht werden. A. Monitor B. Montagevorrichtungsplattform (Separat erhältlich) 1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker. 2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen.
Seite 45 Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter. Internet-Website : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) Windows ME 1.
Seite 46: Microsoft ® Windows ® Xp Betriebssystem
"Continue Anyway" (Trotzdem fortfahren) . Klicken Sie anschließend auf "OK" . Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeint nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Ho http://www.samsung.com/. 5. Die Installation für den Monitor ist nun beendet.
Seite 47 4. Klicken Sie auf die "Properties" Taste unter dem "Monitor" Menü und wählen Sie "Driver" an. 5. Klicken Sie auf "Update Driver.." und dann wählen Sie "Install from a list or.." an, danach klicken Sie auf die "Next" Taste. 6. Wählen Sie "Don't search , I will… " , dann klicken Sie auf "Next" und dann auf "Have disk"...
Seite 48 Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. *Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage. http://www.samsung.com/ 9. Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.
Seite 49: Linux Betriebssystem
3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert". 4. Wählen Sie "Monitor". Fall1:Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor richtig konfiguriert ist. Hören Sie bitte mit der Installation auf. Fall2:Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"-Taste. Bitte führen Sie die folgenden Schritte nacheinander aus.
Seite 50 Informationen. Installation der Natural Color Software Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren.
Seite 51 1. [ ] Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren. 2. [ ] Mit diesen Tasten werden die Parameter im Menü eingestellt. 3. [ ] Dient zum Auswählen des Videosignals bei ausgeblendetem OSD-Menü 4.
Seite 52 MENÜ Inhaltsverzeichnis Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fine, Coarse und Position werden automatisch angepasst.
Seite 53 >> Taste MENU MENÜ Inhaltsverzeichnis Wird die Taste “MENU” länger als 5 Sekunden gedrückt, wird die OSD- Funktion gesperrt (entsperrt). Bedienung sperren Sie können die Helligkeits- oder Kontrasteinstellungen des /Normale Funktion Monitors auch über die OSD-Einstellungssperre regulieren. MagicBright™...
Seite 54 MENÜ Inhaltsverzeichnis Drücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten Modus aus. MagicBright™ - Zur Auswahl stehen sechs verschiedene Modi (Benutzerdef./Text/Internet/Game/Sport/Film) Lautstärke MENÜ Inhaltsverzeichnis Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste Lautstärke[ ] zur Einstellung der Lautstärke. SOURCE...
Seite 55 MENÜ Inhaltsverzeichnis Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird. SOURCE Helligkeit Kontrast Bild MagicColor Farbtemp. Farbanpassung Gamma Farbe Grob Fein Schärfe H-Position V-Position Bild Sprache H-Position V-Position Transparenz Anz. dauer Bild Farbe zurücksetzen zurücksetzen Einstellungen Information Bild...
Seite 56 Wiedergabe / MENÜ Inhaltsverzeichnis Stopp Sie können die Bildschirmmenüs nutzen, um die Helligkeit nach Ihren persönlichen Vorlieben zu ändern. Direktsteuerungsfunktionen : Wenn das Bildschirmmenü Helligkeit nicht angezeigt wird, drücken Sie diese Taste Einstellung der Helligkeit. MENU → → → → MENU Sie können die Bildschirmmenüs nutzen, um den Kontrast nach Ihren persönlichen Vorlieben zu ändern.
Seite 57 Wiedergabe / MENÜ Inhaltsverzeichnis Stopp MagicColor ist eine neue Technologie, die Samsung eigens zur Verbesserung des digitalen Bildes und für eine optimierte Farbdarstellung entwickelt hat, ohne dass die Bildqualität darunter leidet. 1) Aus - Kehrt zum ursprünglichen Modus zurück. 2) Demo - Wie der Bildschirm vor der Anwendung von...
Seite 58 Größe horiz. : Mit dieser Funktion wird die Bildbreite der MagicZone eingestellt. Größe vertikal Größe vertikal : Mit dieser Funktion wird die Bildhöhe der MagicZone eingestellt. Der Ton der Farben kann geändert werden; hierfür stehen vier Optionen zur Auswahl – Kalt , Normal, Warm und Benutzerdef.
Seite 59 Grobeinstellung können Sie den Bildschirmbildbereich verschieben. Mithilfe des Menüs zur Horizontalsteuerung können Sie ihn zentrieren. Grob (Nur im Analog-Modus verfügbar) → → → → → MENU MENU Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen Fein...
Seite 60: Anz. Dauer
Anmerkung : Die ausgewählte Sprache wirkt sich nur auf Sprache die Sprache der Bildschirmanzeige aus. Sie hat keinerlei Auswirkungen auf Software, die auf dem Computer ausgeführt wird. MENU → → → → → MENU Sie können die horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü...
Seite 61: Farbe Zurücksetzen
MENU → → → → → MENU Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt. Farbe zurücksetzen MENU → → → → → → MENU Information MENÜ Inhaltsverzeichnis Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü. Information MENU →...
Seite 62: Grundlegende Funktionsweise
Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation Problembehebung Übersicht Beschreibung von MagicTune™ ? Die Monitorleistung ist direkt abhängig von der Grafikkarte, dem Hostrechner, den Beleuchtungsbedingungen und anderen Umgebungsfaktoren. Nehmen Sie die gewünschten Einstellungen vor, um auf dem Monitor ein optimales Bild zu erzielen.
Seite 63: Installation
Übersicht Installation | OSD-Modus | Farbkalibrierung | Deinstallation Problembehebung Installation Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein. Klicken Sie auf die MagicTune™ Installationsdatei. Wählen Sie die Installationssprache aus und klicken Sie auf „Weiter“. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf "Next". Markieren Sie „Ich bin mit den Bedingungen der Lizenzvereinbarung einverstanden“...
Seite 64 Wählen Sie einen Ordner aus, in den das MagicTune™ Programm installiert werden soll. Klicken Sie auf „Installieren”. Das Fenster „Setup-Status” erscheint.
Seite 65 Klicken Sie auf „Abbrechen“. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune™ auf Ihrem Desktop. Doppelklicken Sie auf das Symbol, um das Programm zu starten. Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal das MagicTune™-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5. Probleme bei der Installation Die Installation von MagicTune™...
Seite 66 Windows™ 98 SE Windows™ Me Windows™ 2000 Windows™ XP Home Edition Windows™ XP Professional Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen. Hardware 32 MB Arbeitsspeicher oder mehr 25 MB Festplattenspeicherplatz oder mehr Internetseite * Für weitere Informationen besuchen Sie bitte die MagicTune™...
Seite 67: Die Registerkarte Bild
Übersicht | Installation OSD-Modus | Farbkalibrierung | Deinstallation Problembehebung Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen. Je nach den Spezifikationen des jeweiligen Monitors stimmt das Erscheinungsbild des OSD-Modus möglicherweise nicht mit den Erläuterungen im Handbuch überein.
Seite 68: Die Registerkarte Farbe
Detaildaten der Bilder in dunklen Bereichen verloren gehen. Passen Sie die Helligkeit an, um optimale Helligkeit Betrachtungsbedingungen zu schaffen. Stellt den Helligkeitsunterschied zwischen den hellsten und den dunkelsten Bereichen auf dem Kontrast Bildschirm ein. Bestimmt die Schärfe der Bilder. Auflösung Führt alle vom Programm unterstützten Anzeigeauflösungen auf.
Seite 69: Die Registerkarte Geometrie
1. Aus : Kehrt zum ursprünglichen Modus zurück 2. Demo : Wie der Bildschirm vor der Anwendung von MagicColor aussieht, erscheint auf der rechten Seite, und wie er nach der Anwendung von MagicColor aussieht - auf der linken Seite. 3. Vollständig : Für lebendige natürliche Farben, die gestochen scharf sind. 4.
Seite 70 Fein : Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit). Grob : Entfernt Störungen, wie z. B. vertikale Streifen. Bei der Grobeinstellung wird Bild einrichten unter Umständen der gesamte Bildbereich verschoben.
Seite 71 Standort Tragen Sie den Standort ein. Version Zeigt die Versionsnummer von MagicTune™.
Seite 72 Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation Problembehebung Farbkalibrierung 1. Farbkalibrierung Die „Farbkalibrierung“ unterstützt Sie bei der Schaffung optimaler Farbbedingungen für Ihren Monitor. Um optimale Farbbedingungen zu erreichen, führen Sie die folgenden fünf Schritte durch. Ziehen Sie den „Helligkeitsregler“, um die Helligkeit des Kontrollfeldes mit der Helligkeit des Hintergrundmusters in Übereinstimmung zu bringen.
Seite 74 Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation Problembehebung Deinstallation Das MagicTune™ Programm kann nur über „Programme hinzufügen oder entfernen“ unter Software in der Windows™ Systemsteuerung entfernt werden. Gehen Sie wie folgt vor, um MagicTune™ zu entfernen. Klicken Sie in der [Task-Leiste] auf [Start] -> [Einstellungen] -> [Systemsteuerung] > [Software]. Wenn das Programm unter Windows™...
Seite 75: Problembehebung
Geräte anderer Hersteller können Fehler verursachen. Nur Geräte von Samsung können diese Funktion unterstützen. Wenn Ihr Monitor von Samsung hergestellt wurde, es sich jedoch um ein älteres Modell handelt, kann ein Fehler auftreten. Überprüfen Sie, ob Ihr Monitor MagicTune™ unterstützt.
Seite 76 Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller. Da das Programm Highlight die Datenübertragungsleitungen verwendet, beenden Sie das Programm Highlight, bevor Sie auf MagicTune™ zugreifen. Einige Röhrenmonitore von Samsung unterstützen die Highlight-Funktion. Das gleichzeitige Verwenden der Highlight-Funktion und MagicTune™ kann Konflikte und damit Fehler verursachen.
Seite 77 Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet. http://www.samsung.com/monitor/MagicTune MagicTune™ Haben Sie den Computer Laden Sie die aktuelle Programmversion funktioniert nicht oder die Grafikkarte herunter.
Seite 78: Grundlegende Funktionen
Umschaltens zwischen Hoch- und Querformat erhöht entscheidend die Produktivität des Benutzers. Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert.
Seite 79 Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung Installation 1. Legen Sie die Installations-CD in das CD-Laufwerk ein. 2. Klicken Sie auf die MagicRotation-Installationsdatei. 3. Wählen Sie die Sprache der Installation aus, und klicken Sie auf "Weiter". 4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf „Weiter“. 5.
Seite 80 6. Wählen Sie einen Installationsordner für MagicRotation aus. 7. Klicken Sie auf "Installieren". 8. Das Fenster mit dem Setup-Status wird angezeigt.
Seite 81 9. Klicken Sie auf "Fertig stellen." Der Computer muss neu gestartet werden, damit MagicRotation richtig funktioniert. 10. Nach Abschluss der Installation wird auf dem Desktop das Symbol für das Programm MagicRotation angezeigt. Installationsprobleme Die Installation von MagicRotation ist von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung abhängig.
Seite 82: Systemvoraussetzungen
2. Falls Anwendungen wie Windows Media Player oder Real Player Filmdateien bei 90-, 180- oder 270-Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor: Schließen Sie die Anwendung. Wählen Sie die gewünschte Bildschirmausrichtung (90, 180 oder 270 Grad) für die Anwendung aus.
Seite 83: Benutzeroberfläche
Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung Wenn MagicRotation™ ausgeführt wird, funktionieren Teile von MagicTune™ möglicherweise nicht ordnungsgemäß. AutoRotation: Beim Drehen des Monitors wird automatisch die Bildschirmanzeige entsprechend gedreht. Befolgen Sie zum Ausführen von Auto Rotation die folgenden Anweisungen. Installieren Sie sowohl MagicRotation™ als auch MagicTune™ 3.6 auf Ihrem Computer.
Seite 84 Drehen auf 90 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 90 Grad gestellt. Drehen auf 180 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 180 Grad gestellt.
Seite 85 Drehen auf 270 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 270 Grad gestellt. Tastenkombination: Tastenkombination sind standardmäßig verfügbar. Die Tastenbelegung kann vom Benutzer geändert werden. Die Änderung einer vorhandenen Schnellzugriffstaste kann direkt über die Tastatur durchgeführt werden. Als Schnellzugriffstasten können Tastenkombinationen aus Umschalttaste, STRG-Taste, ALT-Taste und normalen Tasten definiert werden.
Seite 86 Beenden: Mit dieser Option wird MagicRotation™ beendet.
Seite 87 Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung Deinstallieren MagicRotation kann nur über die Option "Software" in der Systemsteuerung von Windows entfernt werden. Befolgen Sie die folgenden Schritte, um MagicRotation zu entfernen. 1. Wählen Sie in der Taskleiste über [Start] ' [Einstellungen] die Option [Systemsteuerung].
Seite 88: Fehlerbehebung
Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung Fehlerbehebung Bevor Sie sich an den technischen Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch. MagicRotation benötigt zum Drehen der Bildschirmanzeige einen installierten Grafiktreiber, der vom Hersteller der Grafikkarte bereitgestellt wird. Wenn der installierte Grafiktreiber nicht ordnungsgemäß...
Seite 89 Checkliste Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung. Symptom Checkliste Lösusng...
Seite 90 empfohlenen Modus. (Die Meldung wird nochmals angezeigt, wenn das System neu gebootet wird.) Es ist kein Bild auf dem Der Monitor befindet sich im Bildschirm. Energiesparmodus. Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um den Monitor zu aktivieren und das Bild auf dem Bildschirm wiederherzustellen.
Seite 91 Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet. http://www.samsung.com/monitor/magictune MagicTune™ Haben Sie den Computer Laden Sie die aktuelle funktioniert nicht oder die Grafikkarte Programmversion herunter.
Seite 92 Verbindung zum Verbindung mit einem anderen LAN-Kabel her. Server herstellen. 2) Überprüfen Sie, ob die Einstellungen unter "Einstellungen", "Netzwerk" ordnungsgemäß vorgenommen wurden. Die Standardeinstellung lautet "DHCP". Wenn in Ihrem Netzwerk eine statische IP-Adresse verwendet wird, wählen Sie "Folgende IP-Adresse verwenden" aus, und geben Sie dann die entsprechenden Informationen zur IP-Adresse ein.
Seite 93 Fragen und Antworten Frage Antwort Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte verändert werden. Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann. (Entnehmen Sie Einzelheiten dazu dem Computer- oder Videokartenhandbuch.) Wie kann ich die Auflösung einstellen? Windows ME/XP/2000: Stellen Sie die Auflösung in der...
Seite 94 Warnhinweise Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen. Umgebung Der Standort und die Position des Monitors können die Qualität und andere Funktionen des Monitors beeinflussen.
Seite 95 Allgemeine technische Daten Allgemein Modellbezeichnung SyncMaster 710NT LCD-Bildschirm Grösse Bildschirmdiagonale 17" (43 cm) Display Fläche 337,92 mm (H) x 270,336 mm (V) Pixel Stufe 0,264 mm (H) x 0,264 mm (V) a-si TFT-Aktivmatrix Synchronisierung Horizontal 30 – 81 kHz Vertikal 56 –...
Seite 96: Ökologisch Berücksichtigung
Abmessungen (B x T x H) / Gewicht 370,0 x 60,3 x 342,3 mm / 14,6 x 2,4 x 13,5 inch (Nach dem Einklappen des Fußes) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,6 x 15,9 inch (Nach der Installation des Fußes) / 6,25 kg Abmessungen (B x T x H) / Gewicht (Karton) 508,0 x 235,0 x 431,0 mm / 20,0 x 9,3 x 17,0 inch / 8,45 kg VESA Feste Schnittstelle...
Seite 97 Beim Einschalten eines Client Monitors wird 3 bis 4 Sekunden lang ein leerer Bildschirm angezeigt, bis der Client Office-Bildschirm eingeblendet wird. Wenn Sie den Client Monitor während des Einschaltvorgangs ausschalten, kann das Gerät beschädigt werden. Kompatibilität lokaler Geräte (USB) Eingabegeräte (HID, Human Interface Devices) : Tastatur, Maus Massenspeichergeräte (MSC, Mass Storage Class) : Geräte, die den SCSI-Befehlssatz (Small Computer System Interface) verwenden...
Seite 98 Voreingestellte Anzeigemodi Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1.
Seite 99 Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. North America CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com Latin America ARGENTINE 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421 http://www.samsung.com/br...
Seite 100 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea...
Seite 101 Bezeichnungen Lochmaske Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als 'Lochmaskenabstand' bezeichnet. Einheit: mm Vertikalfrequenz Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um für den Benutzer ein Bild zu erzeugen und anzuzeigen.
Seite 102 Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials.
Seite 104: Produktinformation (Bildkonservierungsfrei)
PRODUKTINFORMATION (Bildkonservierungsfrei) Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild (Bildkonservierung). Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten veranschaulichen, um eine Bildkonservierung zu verhindern. Garantie Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern entstehen.
Seite 105 Empfohlene Einstellungen: Leuchtende Farben mit geringen Unterschieden in der Helligkeit - Wechseln Sie die Farbe der Zeichen und des Hintergrundes alle 30 Minuten. Beispiel) - Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation wechseln. Beispiel) Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den PC bzw.
Seite 106 Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.
Seite 107 Korrekte Entsorgung dieses Produkts (Elektromüll) - Nur Europa Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf.
