Inhaltszusammenfassung für Samsung SyncMaster 711NT
Seite 1

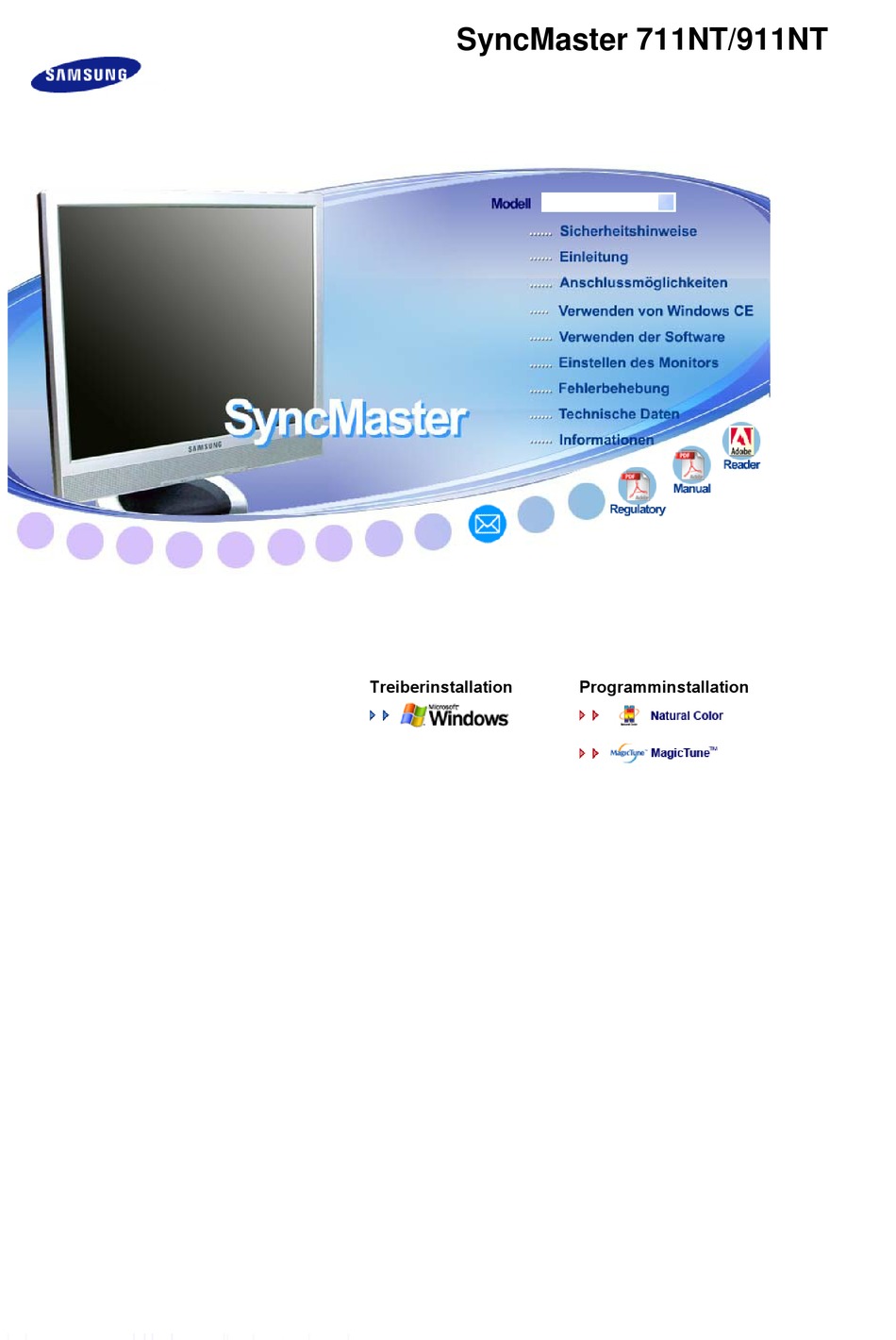

SyncMaster 711NT/911NT Treiberinstallation Programminstallation...
Seite 2
Hinweis Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen. Verboten Wichtig: Muß stets gelesen und verstanden werden Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose Nicht berühren Zur Vermeidung von elektrischem Schlag erden Stromversorgung Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPM.
Seite 3
Die gezeigten Bilder dienen nur als Referenz, und sie sind nicht in allen Fällen (oder Ländern) relevant. Benutzen Sie keinen schadhaften oder locker sitzenden Stecker. Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen. Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen.
Seite 4
einem sauberen Tuch reinigen. Durch Verwendung des Netzkabels mit staubigem Stecker oder Dosenteil können Stromschläge oder Brände verursacht werden. Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit leicht erreichbar sein. Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Seite 5
Es könnte jemand, vor allem Kinder, darüber fallen. UM DIE AUSBREITUNG VON FEUER ZU VERHINDERN, SORGEN SIE DAFÜR, DASS DAS GERÄT NIEMALS MIT KERZEN ODER OFFENEM FEUER IN BERÜHRUNG KOMMT. Andernfalls kann ein Brand verursacht werden. Halten Sie das Netzkabel von Heizgeräten fern. Eine geschmolzene Isolierung kann einen elektrischen Schlag oder Brand verursachen.
Spielende Kinder können an der Kunststofffolie (Tasche) ersticken. Reinigung und Verwendung Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie mit einem angefeuchteten weichen Tuch ab. Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor. Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen. Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.
Seite 7
die Gefahr von Fehlfunktionen. Bei Staub im Gehäuseinneren besteht außerdem Brandgefahr. Andere Entfernen Sie die Abdeckung (oder hintere Abdeckung) nicht. Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den Netzstecker heraus und setzen Sie sich mit einem Vertragshändler oder.
Seite 8
Signalkabel ziehen. Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen. Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses. Unzureichende Belüftung könnte Funktionsausfall oder Feuer verursachen. Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen Gegenstände aus Metall auf den Monitor. Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand verursachen.
Seite 9
Bei Verwendung der Kopfhörer sollte die Lautstärke auf einen angemessenen Pegel eingestellt werden. Eine extrem hohe Lautstärke kann das Gehör schädigen. Halten Sie genügend Sitzabstand zum Monitor, da ständiges Betrachten des Monitors aus zu geringer Entfernung die Sehfähigkeit beeinträchtigen kann. Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach einer Stunde Arbeit am Monitor mindestens fünf Minuten Pause machen.
Beim Heben oder Tragen des Monitors dürfen Sie keinesfalls nur den Standfuß anheben. Hierdurch kann der Monitor herunterfallen und beschädigt werden. Zudem besteht Verletzungsgefahr. Ordnungsgemäße Sitzhaltung bei der Arbeit am Monitor Achten Sie auf eine korrekte Sitzhaltung, wenn Sie den Monitor verwenden.
Seite 11
Funktionen Was ist ein Client Monitor ? Ein Client Monitor ist ein neuer Typ Monitor, der sowohl als gewöhnlicher Monitor verwendet werden kann als auch als Terminal, das über eine LAN-Verbindung an einen Host-PC angeschlossen wird. Somit können Sie einen Client Monitor für den Zugang zum Internet, zum Erstellen eines Dokuments und zum Bearbeiten einer Bilddatei verwenden.
Seite 12
Lieferumfang Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler. Wenden Sie sich an einen Händler in Ihrer Nähe, um optionale Artikel zu kaufen. Lieferumfang Nach der Installation des Fuß Nach dem Einklappen des Fuß...
Der Monitor Vorderseite Taste MENU [ ] Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs und zur Rückkehr in das vorherige Menü. Taste MagicBright™ Bei MagicBright™ handelt es sich um eine neue Funktion, die abhängig vom angezeigten Bildinhalt die Anzeige optimiert. Derzeit sind 6 verschiedene Modi verfügbar : Benutzerdef., Text, Internet, Game, Sport und Film.
Seite 14
Zur Darstellung von bewegten Bildern, z. B. Sportveranstaltungen. 6) Film For watching motion pictures such as a DVD or Video CD. >> Klicken Sie hier, um sich die Animation anzusehen. Lautstärkeregler [ ] Mithilfe dieser Schaltfläche stellen Sie die gewünschte Lautstärke ein. Taste Einst.
Seite 15
Schließen Sie das Netzanschlußkabel für den Monitor an die POWER IN port Netzstrombuchse auf der Rückseite des Monitors an. Schließen Sie das Signalkabel an den 15-poligen D-sub-Anschluss auf VGA IN port der Rückseite des Monitors an. RS-232C Anschluss Schließen Sie an diesen Anschluss ein Kabel vom Typ RS-232C an. VGA OUT port Verbinden Sie zwei Monitore durch ein D-Sub-Kabel miteinander.
Seite 16
Verbindungskabel Verbindungskabel (Bei Verwendung als normaler Monitor) Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. Verwenden Sie eine Verbindung, die für Ihren Computer geeignet ist. Verwenden des D-sub-Anschlusses (Analog) der Grafikkarte.
Sie können USB-Geräte, z. B. eine Maus, eine Tastatur und externe Speichermedien (z. B. Digitalkameras, MP3-Player, externe Speicher (USB-Anschlussbuchse) usw.) anschließen. Anschließen des LAN-Kabels. (LAN-Anschlussbuchse) RS-232C Anschluss Schließen Sie an diesen Anschluss ein Kabel vom Typ RS-232C an. D-sub 15-pin port Zur Verwendung stellen Sie eine Verbindung zu einem anderen [VGA OUT] Monitor her.
Sie können den Bildschirm nach vorne kippen, um den Winkel nach Bedarf anzupassen. Schwenkfuß Sie können die Stellung des Monitors bequem durch Drehung des Schwenkfußes nach links oder rechts anpassen. Gumminoppen auf der Unterseite des Fußes arretieren den Monitor in der gewünschten Stellung.
Seite 19
Für eine Wandmontage des Monitors müssen Sie das Wandhalterungsset erwerben. Damit lässt sich der Monitor in einem Abstand von mindestens 10 cm zur Wand montieren. Weitere Informationen erhalten Sie in einem Samsung Kundendienstzentrum in Ihrer Nähe. Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen.
Verbinden eines Client-Monitors Anschließen des Monitors an den Host-PC über ein LAN-Kabel Host-PC LAN-Kabel Monitor Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. Schließen Sie die Maus und die Tastatur an die USB-Anschlüsse an. Verbinden Sie den LAN-Anschluss an der Rückseite des Monitors mit dem Hub. Verbinden Sie den Hub mit dem LAN-Anschluss des Host-PCs.
Seite 21
Verwenden Sie den USB-Anschluss, um ein externes Speichermedium (z. B. eine Digitalkamera, einen MP3-Player oder einen externen Speicher) anzuschließen. Client-Monitor-Setup Der Thin Client Setup Wizard (Thin-Client-Setup-Assistent) wird aufgerufen, wenn zum ersten Mal ein Thin Client installiert wird, wenn Daten nach einer Aktualisierung nicht gesichert werden oder wenn die Option Reset the terminal to factory default settings (Werkseitige Standardeinstellungen für Terminal wiederherstellen) unter Control Panel ->...
Seite 22
Konfigurieren Sie hier Auflösung, Farbeinstellungen und Bildschirmschoner. Klicken Sie anschließend auf Next (Weiter). Wählen Sie die shell interface(Shell-Oberfläche) , die für das Terminal verwendet werden soll. Klicken Sie auf Next (Weiter) , um fortzufahren.
Seite 23
Legen Sie im nächsten Fenster die übrigen Eigenschaften des Terminals fest, und klicken Sie dann auf „Next“ (Weiter). Nähere Informationen zu den Eigenschaften des Terminals finden Sie unter Configuring the Client Monitor Environment (Konfigurieren der Client-Monitor-Umgebung). Um die bereits konfigurierten Einstellungen zu ändern, klicken Sie auf Back (Zurück) , oder klicken Sie auf Finish (Fertigstellen) , um den Setup-Assistenten zu beenden.
Seite 24
Connecting to the Host PC Mithilfe des Terminal Connection Manager (Thin Client Shell)(Verbindungsmanagers [Thin Client- Shell]) oder den icon/menus on the Desktop. (Symbolen/Menüoptionen auf dem Desktop) können Sie Verbindungen hinzufügen, bearbeiten oder entfernen. Für diese Funktion sind allerdings Administratorrechte erforderlich. Wenn Sie als eingeschränkter Benutzer angemeldet sind, werden die Menüs zur Verbindungskonfiguration ausgeblendet oder deaktiviert.
Seite 25
Geben Sie den Namen ein, der in der Listen des Verbindungsmanagers (oder als Verbindungssymbol auf dem Desktop) angezeigt werden soll, und klicken Sie auf „Next“ (Weiter). Beim Herstellen der Serververbindung erscheint auf dem Monitor standardmäßig das Server- Desktop. Um nach dem Verbindungsaufbau eine Anwendung zu starten, geben Sie den Namen der Anwendung und das Arbeitsverzeichnis ein.
Seite 26
Legen Sie die Verdichtungs-, die Verschlüsselungs- und Audiooptionen für eine ICA-Verbindung fest. Geben Sie die erforderlichen Informationen für die Firewall oder Sicherheitsrichtlinien ein. Microsoft Remote Desktop Client (MS Remotedesktopverbindung) Geben Sie jeweils einen Namen für die Verbindung und den Host-PC ein. Der eingegebene Name wird in der Liste des Verbindungsmanagers (oder als Verbindungssymbol auf dem Desktop) angezeigt.
Seite 27
Kennwort und Domäne ein. Klicken Sie auf „Next“ (Weiter), um fortzufahren. Nachdem die Verbindung zum Host-PC hergestellt ist, erscheint auf dem Monitor standardmäßig der Windows NT-Desktop. Wenn Sie bei bestehender Verbindung eine Anwendung starten wollen, geben Sie den Pfad und Dateinamen ein. Klicken Sie auf „Next“ (Weiter), um zum letzten Schritt zu gelangen.
Seite 28
General (Allgemein): Hier werden Informationen wie z. B. Verbindungsname und Host-PC angezeigt, falls die Option automatisches Anmelden ausgewählt wurde. Display (Anzeige): Hiermit wird die Bildschirmauflösung konfiguriert. Stellen Sie sicher, dass der eingestellte Wert höher als der unterstützte Mindestwert desjenigen Computers ist, zu dem eine Verbindung aufgebaut werden soll.
Seite 29
zu erkennen, können Sie Audioeinstellungen konfigurieren. Local Device (Lokales Gerät): Wählen Sie ein externes Gerät aus, das mit dem Host-PC verbunden ist, mit dem eine Verbindung hergestellt werden soll. Program (Programm): Legen Sie fest, was auf dem ersten Bildschirm nach dem Verbindungsaufbau angezeigt werden soll.
Seite 30
So konfigurieren Sie den Host-PC Um die Verbindung zum Host-PC vom Client-Monitor aus aufzubauen, müssen Sie zunächst einen Benutzer hinzufügen, wie nachfolgend beschrieben: Fügen Sie dem Host-PC einen Benutzer hinzu. Klicken Sie auf dem Desktop mit der rechten Maustaste auf Arbeitsplatz , und wählen Sie im angezeigten Menü die Option Verwalten. Das Fenster Computerverwaltung öffnet sich.
Seite 31
Klicken Sie mit der rechten Maustaste auf den soeben erstellten neuen Benutzer, und wählen Sie im angezeigten Kontextmenü die Option „Eigenschaften“. Wählen Sie die Option Mitglied von. Falls der Eintrag „Benutzergruppe“ aufgeführt ist, entfernen Sie diesen aus der Liste. Hinweis: Benutzerkonten müssen entweder zur Gruppe Administratoren oder Remotedesktopbenutzer gehören, um sich auf dem Host-PC anmelden zu können.
Seite 32
Wählen Sie aus der Liste der angezeigten Gruppen den Eintrag „Administrators“ (Administratoren) oder „Remote Desktop Users” (Remotedesktopbenutzer). „Administratoren“: Mitglieder dieser Gruppe verfügen über sämtliche Zugriffsrechte auf den Zielcomputer und die Domäne. „Remotedesktopbenutzer“: Mitglieder dieser Gruppe sind berechtigt, sich auf dem Zielcomputer als Remotebenutzer anzumelden.
Seite 33
① Connect : Hiermit wählen Sie den Host-PC aus, mit dem eine Verbindung hergestellt werden soll oder öffnen ein Internet-Fenster. : Windows(Symbole/Menüoptionen auf dem Desktop [Desktop Shell): Start > Shut ② down (Start > Computer ausschalten ...) Shutdown Hiermit können Sie das System herunterfahren oder neu starten. ③...
aktivieren, wird die ausgewählte Verbindung als Standardverbindung eingerichtet. Wenn Sie das Kontrollkästchen "Run the selected connection automatically when started" (Ausgewählte Verbindung bei Start automatisch ausführen) aktivieren, wird die Verbindung nach abgeschlossener Anmeldung immer automatisch hergestellt. Wenn Sie die Desktop Shell dazu verwenden möchten, klicken Sie mit der rechten Maustaste auf das Verbindungssymbol und wählen Sie im angezeigten Menü...
Seite 35
Zugreifen auf die Systemsteuerung aus dem Startmenü Drücken Sie die Taste [ /SOURCE] an der Vorderseite des Monitors, um in den Client-Modus zu wechseln. Klicken Sie auf „Start“ (Start) > „Settings“ (Einstellungen) > „Control Panel“ (Systemsteuerung). Fahren Sie mit dem Konfigurieren der Einstellungen fort, sobald das unten abgebildete Dialogfeld erscheint.
Seite 36
Explorer ändern, und zwar mithilfe des Applets „Internet Options“ (Internetoptionen) im Fenster „Control Panel“ (Systemsteuerung). Sie können die Startseite des Browsers festlegen, sowie eine Website für Suchen, die angezeigt wird, sobald Sie die Taste „Search“ (Suchen) drücken. Außerdem können Sie die Sicherheitsstufe konfigurieren und Popup-Blocker aktivieren bzw. deaktivieren.
Seite 37
Network (Netzwerk) Mithilfe des Elements „Network“ (Netzwerk) in der Systemsteuerung können Sie die Liste aller Adapter aufrufen, die auf dem Terminal installiert sind. Um die Eigenschaften eines bestimmten Adapters zu ändern, markieren Sie diesen und klicken anschließend auf „Properties“ (Eigenschaften). Sie können auch die IP-Adresse und den Namen des Host-PC ändern.
Seite 38
Netzwerk auf dem Internetpfad ggf. Probleme auftreten. SNTP Client (SNTP-Client) Mithilfe des Elements „SNTP (Simple Network Time Protocol)“ in der Systemsteuerung können Sie die Standarduhrzeit eines SNTP-Host-PC abrufen und die Uhr Ihres Terminals mit dieser synchronisieren. Ihr Terminal stellt standardmäßig eine Liste verschiedener SNTP-PCs bereit. Sie können auch einen Host zur SNTP-Host-Liste hinzufügen bzw.
Seite 39
der Mauszeiger auf die Bewegung der Maus selbst reagiert. Upgrade Mithilfe des Elements „Upgrade“ in der Systemsteuerung können Sie die Firmware des Terminals aktualisieren. Wenn Sie den URL eines Host-PC eingeben, auf dem Upgrade-Dateien verfügbar sind, und dann auf „Update Now“ (Jetzt aktualisieren) klicken, versucht das Terminal, eine Verbindung mit dem Host-PC herzustellen.
Seite 40
Desktop Ein Thin Client stellt eine Desktop Shell (Desktop-Shell) und eine Thin Client Shell (Thin Client- Shell) bereit. Nach Auswahl einer Shell und dem Terminal-Neustart wird die ausgewählte Shell angezeigt. Security (Sicherheit) Das Applet „Security“ (Sicherheit) bietet diverse sicherheitsbezogene Funktionen.Das unten abgebildete Fenster öffnet sich, wenn Sie per Doppelklick das Symbol „Security“...
Seite 41
1. Mithilfe der Gruppe „Terminal Local Account“ (Lokales Konto Terminal) können Sie grundlegende Informationen eingeben. Das Erstellen eines neuen Kontos erfordert die Eingabe des Benutzernamens. (Es können bis zu 20 Zeichen, aber keine Symbole verwendet werden.Wenn das Konto kennwortgeschützt sein soll, geben Sie ein Kennwort von bis zu 20 Zeichen ein und bestätigen Sie dieses.) 2.
Wenn Sie die Anmeldefunktion anwenden wollen, um nur berechtigten Benutzern den Zugriff zu gestatten, wählen Sie die Option „Use login function“ (Anmeldefunktion verwenden). Wird diese Option nicht ausgewählt, entspricht das markierte Benutzerkonto dem Administratorkonto. Zusammen mit der Auswahl der Option „Use login function“...
Seite 43
1) Verwenden Sie als Host-PC einen PC mit dem Betriebssystem Windows 2000 Server/ 2003 Server. Es können nicht zwei Benutzer gleichzeitig eine Verbindung zu einem Windows XP Home/Professional-PC herstellen. 2) Wenn eine USB-Maus nicht erkannt wird, trennen Sie die Verbindung der USB-Maus und schließen Sie sie erneut an.
CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter. Internet-Website :http://www.samsung.com/ (Weltweit) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/...
Seite 45
Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage http://www.samsung.com/ Die Installation für den Monitor ist nun beendet. Installieren des Monitortreibers (Manuell) Windows Vista Windows XP...
Seite 46
Fortsetzung…) angezeigt wird, klicken Sie auf "Continue"(Fortsetzen). Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage http://www.samsung.com/ Klicken Sie auf der Registerkarte "Driver"(Treiber) auf "Update Driver…"(Treiber aktualisieren).
Seite 47
Klicken Sie auf "Have Disk…"(Datenträger…), und wählen Sie den Ordner (z. B. D:\laufwerk), in dem die Setupdatei gespeichert ist. Klicken Sie abschließend auf "OK". Wählen Sie in der Liste der Bildschirme das Modell, das Ihrem Monitor entspricht, und klicken Sie auf "Next"(Weiter).
Seite 48
® ® Microsoft Windows XP Betriebssystem Legen Sie die CD in dem CD-ROM Treiber ein. Klicken Sie auf "Start" → "Control Panel" und dann klicken Sie auf das"Appearance and Themes" Icon. Klicken Sie auf das "Display" Icon und wählen Sie "Settings" an. Dann klicken Sie auf "Advanced..."...
Seite 49
Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage http://www.samsung.com/ Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.
Seite 50
Die Installation für den Monitor ist nun beendet. ® ® Microsoft Windows 2000 Betriebssystem Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie diese Schritte. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.
Klicken Sie auf die "Ändern" Taste in dem "Monitor Type" Bereich. Gehen Sie auf den "Treiber lokalisieren". Gehen Sie auf "Zeigen Sie die Treibereigenschaften…" und dann klicken Sie auf die "Nächste" Taste. Klicken Sie auf "Besitze eine Diskette". Spezialisieren Sie auf A:\(D:\driver) und dann klicken Sie auf die "OK" Taste. Wählen Sie "Zeigen Sie alle Geräte Monitor aus, dass dem System entspricht.
Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen. Installation der Natural Color Software Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren.
Seite 53
9. Klicken Sie auf „Fertig stellen“. 10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune™ auf Ihrem Desktop. Doppelklicken Sie auf das Symbol, um das Programm zu starten. Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal das MagicTune™-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.
Seite 54
6. Warten Sie, bis das Dialogfenster "Deinstallation abgeschlossen" erscheint. Besuchen Sie bitte die MagicTune™ Internetseite für technischen Support der MagicTune™ Software, FAQs (Häufig gestellte Fragen) und Software-Upgrades.
Seite 55
Steuerelemente ] Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs und zur Rückkehr in das vorherige Menü. ] Mit diesen Tasten werden die Parameter im Menü eingestellt. [ ] Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement. [AUTO] Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt.
Direktzugriffsfunktionen AUTO Menü Inhaltsverzeichnis Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Die Werte für „fine“ (fein), „coarse“ (grob) und „position“ (Bildlage) werden automatisch angepasst. Um die automatische Einstellungsfunktion schärfer einzustellen, müssen Sie die "AUTO"...
Seite 57
Beim Drücken von MENU nach dem Sperren des OSD Menü Inhaltsverzeichnis Diese Funktion sperrt die OSD, um die aktuellen Einstellungen beizubehalten bzw. Andere davon abzuhalten, diese zu verändern. Sperren: Halten Sie diesen Menüschaltfläche mehr als fünf (5) Sekunden gedrückt, um die OSD-Einstellungssperre zu aktivieren. OSD-Lock und - Entsperren: Halten Sie diesen Menüschaltfläche mehr als fünf (5) Sekunden Freigabe...
Seite 58
MagicBright™ Menü Inhaltsverzeichnis Drücken Sie die MagicBright™-Taste erneut, und wählen Sie den gewünschten Modus aus. MagicBright™ - Zur Auswahl stehen sechs verschiedene Modi (Benutzerdef./Text/Internet/Game/Sport/Film) Lautstärkeregler...
Seite 59
Menü Inhaltsverzeichnis Lautstärkeregler Mithilfe dieser Schaltfläche stellen Sie die gewünschte Lautstärke ein. SOURCE Menü Inhaltsverzeichnis Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird. SOURCE (Analog/Client) OSD-Funktionen Bild Helligkeit Kontrast MagicColor Farbtemp. Farbanpassung Gamma Farbe Bild Grob Fein Schärfe H-Position V-Position Sprache...
Seite 60
Wiedergabe / Menü Inhaltsverzeichnis Stopp Sie können die Bildschirmmenüs nutzen, um die Helligkeit nach Ihren persönlichen Vorlieben zu ändern. Direktsteuerungsfunktionen : Wenn das Bildschirmmenü Helligkeit nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit. MENU → → → →...
Seite 61
Wiedergabe / Menü Inhaltsverzeichnis Stopp MagicColor ist eine neue Technologie, die Samsung eigens zur Verbesserung des digitalen Bildes und für eine optimierte Farbdarstellung entwickelt hat, ohne dass die Bildqualität darunter leidet. Kehrt zum ursprünglichen Modus zurück. Demo Wie der Bildschirm vor der Anwendung von...
Seite 62
verschoben. V-Position H-Format Mit dieser Funktion wird die Bildbreite der MagicZone eingestellt. H-Format V-Format Mit dieser Funktion wird die Bildhöhe der MagicZone eingestellt. V-Format Der Ton der Farben kann geändert werden; hierfür stehen vier Optionen zur Auswahl – Kalt , Normal, Warm und Benutzerdef. In den MagicColor-Modi Vollständig und Intelligent nicht Farbtemp.
Seite 63
„Horizontal Control“ können Sie den Bildbereich wieder zentrieren. Grob Nur im Analog-Modus verfügbar MENU → → → → → MENU Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die Störung auch nach der Fein-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).
Seite 64
Wiedergabe / Menü Inhaltsverzeichnis Stopp Sie können eine von 9 Sprachen auswählen. Die von Ihnen gewählte Sprache betrifft nur die Sprache vom Sprache OSD-Bildschirmmenü. Die vom Computer benutzte Software ist also nicht betroffen. MENU → → → → → MENU Sie können die Horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü...
Seite 65
Die Bildparameter Farben werden durch die werkseitigen Standardwerte ersetzt. Bild zurücksetzen MENU → → → → → MENU Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt. Farbe zurücksetzen MENU → → → → → → MENU Information Menü...
Seite 66
Checkliste Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung.
Seite 67
ausgeblendet. Bitte wechseln Sie in dieser einen Minute zum empfohlenen Modus. ( Die Meldung wird nochmals angezeigt, wenn das System neu gebootet wird. ) Es ist kein Bild auf dem Der Monitor befindet sich im Energiesparmodus. Bildschirm. Leuchtet die Drücken Sie eine Taste auf der Tastatur oder Betriebsanzeige am bewegen Sie die Maus, um den Monitor zu Monitor im Abstand von...
Seite 68
Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet. http://www.samsung.com/monitor/magictune heruntergeladen werden. MagicTune™ Haben Sie den Computer Laden Sie die aktuelle Programmversion herunter.
Seite 69
Fehlerbehebung beim Client Monitor Symptom Fehlerbehebung Der Bildschirm wird Beim Einschalten dauert es über 30 Sekunden, bis die Netzwerkfunktionen nicht angezeigt, aktiviert sind, und der Bildschirm wird erst nach ca. 3 bis 4 Sekunden angezeigt. wenn ich in den Warten Sie nach dem Einschalten 30 Sekunden, und versuchen Sie dann, die Client-Modus Modi erneut zu wechseln.
Seite 70
3) Überprüfen Sie, ob das Format der Datei vom Client Monitor unterstützt wird. Wenn die Erweiterung der Datei geändert wurde, wird die Datei nicht wiedergegeben. Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.
Seite 71
Hinterlassen Sie keine Reinigungsmittelrückstände und zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein Wasser in den Monitor gerät. Selbsttest Selbsttestfunktion Warnhinweise Umgebung Nützlicher Hinweis Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen. Selbsttestfunktion Schalten Sie sowohl den Computer als auch den Monitor aus.
Seite 72
Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein Bild anzeigt, schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist. Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann an ein Kundendienstzentrum oder Ihren Händler.
Technische Daten Allgemein Modellbezeichnung SyncMaster 711NT LCD-Bildschirm Grösse Bildschirmdiagonale 17,0 " (43 cm) Display Fläche 337,92 mm (H) x 270,336 mm (V) Pixel Stufe 0,264 mm (H) x 0,264 mm (V) Synchronisierung Horizontal 30 - 81 kHz Vertikal 56 - 75 Hz...
Seite 74
135 MHz Stromverbrauch 100 - 240 V ~ (+/- 10 %), 50/60 Hz Signal Kabel 15pin-to-15pin D-Sub Kabel, trennbar Abmessungen (B x H x T) / Gewicht 370,0 x 342,3 x 69 mm / 14,6 x 13,5 x 2,7 Zoll (Ohne Fuß) 370,0 x 404,3 x 200 mm / 14,6 x 15,9 x 7,9 Zoll (mit Standardfuß) / 6,2 Kg / 13,7 (lbs) VESA Feste Schnittstelle 100 mm x 100 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz)
Unter 2,7 W ® Dieser Monitor entspricht dem ENERGY STAR und Energy2000- Standard, wenn er mit einem Computer mit VESA DPM-Funktionalität eingesetzt wird. ® Als ENERGY STAR -Partner hat SAMSUNG festgestellt, daß dieses ® Produkt die ENERGY STAR -Richtlinien für Energieeffizienz erfüllt.
Voreingestellte Anzeigemodi Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Voreingestellte Anzeigemodi Horizontalfrequenz...
Seite 77
Vertikalfrequenz Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit : Hz...
Seite 78
Technische Daten Allgemein Modellbezeichnung SyncMaster 911NT LCD-Bildschirm Grösse Bildschirmdiagonale 19,0 " (48 cm) Display Fläche 376,32 mm (H) x 301,056 mm (V) Pixel Stufe 0,294 mm (H) x 0,294 mm (V) Synchronisierung Horizontal 30 - 81 kHz Vertikal 56 - 75 Hz Anzeigefarbe 16,7 M Auflösung...
Seite 79
135 MHz (Analog) Stromverbrauch 100 - 240 V ~ (+/- 10 %), 50/60 Hz Signal Kabel 15pin-to-15pin D-Sub Kabel, trennbar Abmessungen (B x H x T) / Gewicht 416,6 x 375,2 x 74,7 mm / 16,4 x 14,8 x 2,9 Zoll (Ohne Fuß) 416,6 x 420,9 x 200 mm / 16,4 x 16,6 x 7,9 Zoll (mit Standardfuß) / 6,8 Kg / 15,0 (lbs) VESA Feste Schnittstelle 100 mm x 100 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz)
Seite 80
Unter 2,7 W ® Dieser Monitor entspricht dem ENERGY STAR und Energy2000- Standard, wenn er mit einem Computer mit VESA DPM-Funktionalität eingesetzt wird. ® Als ENERGY STAR -Partner hat SAMSUNG festgestellt, daß dieses ® Produkt die ENERGY STAR -Richtlinien für Energieeffizienz erfüllt.
Seite 81
Voreingestellte Anzeigemodi Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Voreingestellte Anzeigemodi Horizontalfrequenz...
Seite 82
Vertikalfrequenz Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit : Hz...
Seite 83
