Samsung SyncMaster 711MP Bedienungsanleitung

Samsung SyncMaster 711MP Bedienungsanleitung

Lcd-monitor
Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
Treiber installieren
Programme installieren
SyncMaster 711MP
loading

Verwandte Anleitungen für Samsung SyncMaster 711MP

Inhaltszusammenfassung für Samsung SyncMaster 711MP

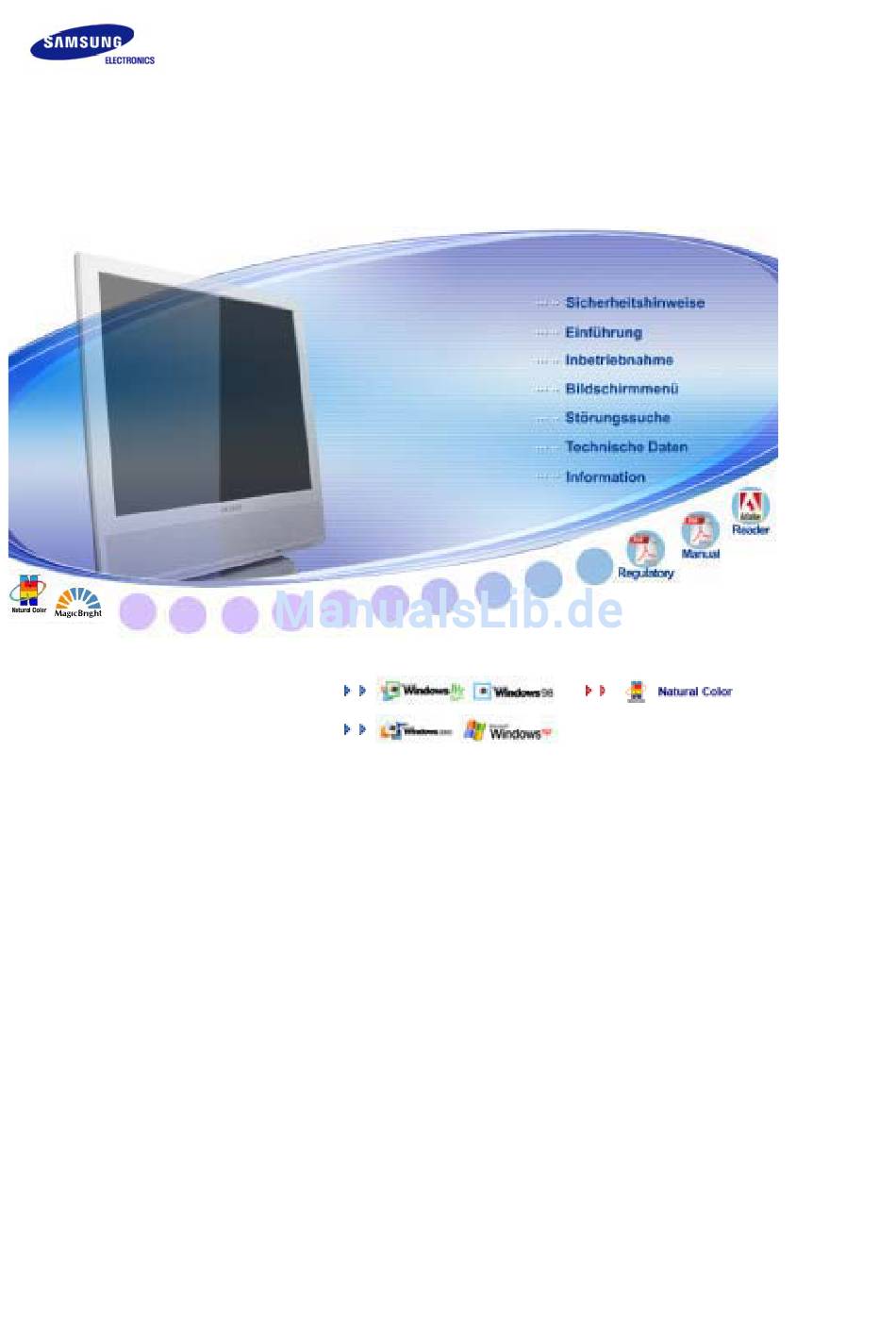

  • Seite 1 Treiber installieren Programme installieren SyncMaster 711MP...
  • Seite 2 Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen. Verboten Wichtig: Muß stets gelesen und verstanden werden Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose Nicht berühren Zur Vermeidung von elektrischem Schlag erden Strom Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS.
  • Seite 3 Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen. Dies könnte elektrischen Schlag oder Feuer verursachen. Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen. Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der Geräte führen.
  • Seite 4 Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern. Es könnte Schaden am Gerät oder Körperverletzungen verursachen. Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass der Fuß nicht über die Standfläche hinausragt. Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und Verletzungsgefahr führen kann.
  • Seite 5 Eine Installation durch unqualifizierte Personen kann zu Verletzungen führen. Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene Montageelement. Stellen Sie das Gerät in einiger Entfernung von der Wand auf (mindestens 10 cm), um eine ausreichende Belüftung zu gewährleisten. Mangelnde Belüftung kann die Innentemperatur des Produkts erhöhen, was zu einer Verkürzung der Lebensdauer der Komponente und zu einer verringerten Leistung führen kann.
  • Seite 6 Ziehen Sie vor dem Reinigen des Geräts den Netzstecker. Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden. Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel.
  • Seite 7 Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen Schlag oder einen Brand verursachen. Versuchen Sie nicht, die Position des Monitors zu verändern, indem Sie am Netz- oder Signalkabel ziehen. Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen. Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen.
  • Seite 8 Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen Werte ein. Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen geschädigt werden. 17 Zoll - 1280 X 1024 Bei Verwendung der Kopfhörer sollte die Lautstärke auf einen angemessenen Pegel eingestellt werden.
  • Seite 9 Stellen Sie keine Objekte auf das Gerät, die für Kinder interessant sein könnten. Kinder könnten versuchen, auf das Gerät zu steigen, um an diese Objekte zu gelangen. Das Gerät könnte herunterfallen und dabei Verletzungen verursachen, die u.U. zum Tode führen können. Wenn Sie die Batterien aus der Fernsteuerung entfernen, darauf achten, dass diese nicht in die Hände von kleinen Kindern gelangen und verschluckt werden.
  • Seite 10 Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler. Wenden Sie sich an einen Händler in Ihrer Nähe, um optionale Artikel zu kaufen. Auspacken Monitor Bedienungsanleitung Benutzerhandbuch, Monitortreiber, Anleitung zum Garantiekarte Installations-CD mit den...
  • Seite 11 Kabel D-Sub-Kabel Netzanschlußkabel Audio-Kabel Anderes Anschlussstück Fernsteuerung Batterien (AAA X 2) [ Z.B.] Vorderseite 1. SOURCE 2. MagicBright™ [ 3. AUTO/EXIT 4. CH 6. MENU 7. Netzschalter [ 8. Voyant d'alimentation Fernsteuerungssensor 10. Lautsprecher 1. SOURCE Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird. Das Wechseln der Quelle ist nur bei externen Geräten zulässig, die aktuell an den Monitor...
  • Seite 12 angeschlossen sind. [PC] [TV] [Ext.] [AV] [S-Video] >>Klicken Sie hier, um sich die Animation anzusehen. Für weitere Informationen > Fernsehsysteme 2. MagicBright™ [ MagicBright™ bezeichnet eine neue Monitorfunktion, die eine optimierte Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf vorhandenen Monitoren doppelt so brillant und klar ist.
  • Seite 13 (Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.) 1. POWER Netzkabel (Anschluss an Monitor und Wandsteckdose) Dieses Gerät ist für Netzspannungen von 100 bis 240 V Wechselstrom ausgelegt. 2. PC IN PC-Video-Anschlussbuchse (15 Pin D-SUB) 3.
  • Seite 14 4. ANT IN Anschlussbuchse TV Für weitere Informationen > Anschließen TV 5. PC AUDIO IN Anschlussbuchse für PC-Sound (Stereo) 6. Anschlussbuchse AV 1. Kopfhöreranschlussbuchse (Ausgang) 2. Anschlussbuchse für den rechten Audiokanal R/ L, AV 3. VIDEO (V1)-Anschlussbuchse 4. S-VIDEO (V1)-Anschlussbuchse (S-VHS) 7.
  • Seite 15 Tasten der Fernsteuerung Die Leistung der Fernbedienung kann von einem Fernsehgerät oder anderen elektronischen Geräten, die in der Nähe des Monitors betrieben werden, beeinträchtigt werden; dabei kann es zu einer Funktionsstörung aufgrund einer Überlagerung der Frequenz kommen. 1. POWER 2. Zifferntaste 3.
  • Seite 16 Mit dieser Taste können Sie das OSD-Menü öffnen sowie im Menü einen Schritt zurück wechseln. 8. ENTER Aktivieren Sie mit dieser Taste das hervorgehobene Menüelement. 9. P Bei aktiviertem TV-Modus wählen Sie mit diesen Tasten die TV-Kanäle aus. 10. SOURCE Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird.
  • Seite 17 Anschließen des Monitors 1. Anschließen an einen Computer Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.
  • Seite 18 1. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors. 2. Bei älteren Macintosh-Modellen müssen Sie den DIP-Schalter zur Steuerung der Auflösung am Macintosh-Adapter (optional) einstellen, wie in der Tabelle zur Schalterkonfiguration auf dessen Rückseite dargestellt.
  • Seite 19 Das S-Video-Kabel ist optional. 2. Verbinden Sie den linken und rechten Audioausgang (Audio (L) und Audio (R)) eines DVD-Players, Videorecorders oder Camcorders mit dem linken und rechten Audioeingang des Monitors. 3. Starten Sie anschließend den DVD-Player, Videorecorder oder Camcorder mit eingelegter DVD bzw.
  • Seite 20 2. Schalten Sie den Monitor ein.. 3. Drücken Sie so oft auf die Source-Taste, bis als Einstellung für die externe Signalquelle TV gewählt ist. 4. Wählen Sie nach der Kanalsuche den gewünschten TV-Kanal aus. Wird der schlechte Empfang durch ein schwaches Signal verursacht? Kaufen Sie einen Signalverstärker, um den Empfang zu verbessern.
  • Seite 21 Monitor in einem Abstand von mindestens 10 cm zur Wand montieren. Weitere Informationen erhalten Sie in einem Samsung Kundendienstzentrum in Ihrer Nähe. Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen.
  • Seite 22 Internet-Website herunter. Internet-Website : http://www.samsung.com (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) Windows ME 1. Legen Sie die CD in dem CD-ROM Treiber ein. 2. Klicken Sie auf "Windows ME Driver". 3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die "OK"...
  • Seite 23 Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtig System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor homepage. http://www.samsung.com. 5. Die Installation für den Monitor ist nun beendet. Windows XP Windows 2000 |Windows Me |Windows NT...
  • Seite 24 4. Klicken Sie auf die "Properties" Taste unter dem "Monitor" Menü und wählen Sie "Driver" an. 5. Klicken Sie auf "Update Driver.." und dann wählen Sie "Install from a list or.." an, danach klicken Sie auf die "Next" Taste. 6. Wählen Sie "Don't search , I will… ", dann klicken Sie auf "Next" und dann auf "Have disk". 7.
  • Seite 25 Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. *Der zertifizierte Treiber ist auch auf dem Samsung Monitor homepage. http://www.samsung.com 9. Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.
  • Seite 26 Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf die "Ja"-Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste. ® ® Microsoft Windows Millennium Betriebssystem 1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung". 2. Doppelklicken Sie auf das "Anzeige"-Icon. 3.
  • Seite 27 Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen. Installation der Natural Color Software Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren.
  • Seite 28 Eingang Verfügbare Modi : PC : TV : Ext. : AV : S-Video Inhaltsverzeichnis Wiedergabe /Stop Quellen Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird. Die Direkttaste auf der Fernbedienung ist 'SOURCE'. 1) PC 2) TV 3) Ext. 4) AV 5) S-Video Name...
  • Seite 29 4) S-Video Blid PC Modus Verfügbare Modi : PC : TV : Ext. : AV : S-Video Inhaltsverzeichnis Wiedergabe /Stop MagicBright™ MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden jeweils die optimalen Helligkeits- und Auflösungseinstellungen zum Anzeigen von Text, Internet und Multimedia-Anwendungen bereitgestellt.
  • Seite 30 Benutzerdef. Sie können die Bildschirmmenüs nutzen, um den Kontrast und die Helligkeit nach Ihren persönlichen Vorlieben zu ändern. 1) Kontrast : Kontrast einstellen 2) Helligkeit : Helligkeit einstellen Wenn Sie das Bild mit der Funktion Benutzerdef. einstellen, wechselt MagicBright in den Benutzerdef.-Modus.
  • Seite 31 Verfügbare Modi : PC : TV : Ext. : AV : S-Video Inhaltsverzeichnis Wiedergabe /Stop Modus Der Monitor verfügt über vier werksseitige Bildeinstellungen ("Dynamisch", "Standard", "Film" und "Benutzerdef."). Sie können eine der Einstellungen "Dynamisch", "Standard", "Film" oder "Benutzerdef." aktivieren. Bei Auswahl von "Benutzerdef."...
  • Seite 32 Verfügbare Modi : PC : TV : Ext. : AV : S-Video Inhaltsverzeichnis Wiedergabe /Stop Modus Der Monitor verfügt über einen integrierten HiFi-Audioverstärker. 1) Standard : Wählen Sie „Standard“ für die werkseitigen Standardeinstellungen. 2) Musik : Wählen Sie „Musik“, wenn Sie sich Musikvideos oder Konzerte ansehen möchten.
  • Seite 33 Kanal Verfügbare Modi : PC : TV : Ext. : AV : S-Video Inhaltsverzeichnis Wiedergabe /Stop Land Bevor Sie die Funktion "Autom. speichern" nutzen, müssen Sie das Land auswählen, in welchem das Produkt verwendet wird. Wenn Ihr Land in der Liste nicht aufgeführt ist, wählen Sie "Other"...
  • Seite 34 Hinzufüg./Löschen Durch Auswählen von Hinzufügen wird der Kanal registriert, Löschen hebt die Registrierung des Kanals auf. Sortieren Mit dieser Funktion werden die Nummern zweier Kanäle ausgetauscht. Name Falls während der automatischen oder manuellen Kanalspeicherung Kanalnamen übertragen werden, werden diese den Kanälen automatisch zugewiesen.
  • Seite 35 - Die Direkttaste auf der Fernbedienung ist 'SLEEP'. Transparenz Bestimmt, ob der Hintergrund des OSD durchsichtig oder nicht dargestellt wird. 1) Hoch 2) Mittel 3) Gering 4) Deckend Blaues Bild Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird automatisch ein blauer Bildschirm statt des gestörten Bildes angezeigt.
  • Seite 36 Selbsttestfunktion Überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst anrufen. Bei Problemen, die Sie nicht selbständig lösen können, sollten Sie sich mit einem Kundendienstzentrum in Verbindung setzen. Selbsttestfunktion ungeeign. Modus Wartung und Reinigung Adapter-(Video-)Treiber Symptome und empfohlene Abhilfemaßnahmen 1. Selbsttestfunktion Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen.
  • Seite 37 Schäden, die durch die Verwendung von Lösungsmitteln verursacht wurden, sind von der Garantie ausgeschlossen und müssen vom Benutzer getragen werden. Wir empfehlen die Verwendung eines milden Samsung- Reinigungsmittels, um Schäden am Monitor zu vermeiden. 4. Adapter-(Video-)Treiber Grafikkarte bezieht sich auf den Treiber für die im Computer eingebaute Grafikkarte. Wenn die Grafikkarte nicht ordnungsgemäß...
  • Seite 38 Ihren Händler. 1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind. 2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt. (Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.) 3.
  • Seite 39 eingeschaltet sind. Meldung "ungeeign. Modus" Überprüfen Sie die maximale Auflösung und Frequenz der Grafikkarte. Vergleichen Sie diese Daten mit den Werten in der Tabelle Voreingestellte Anzeigemodi. Das Bild läuft in vertikaler Überprüfen Sie, ob das Signalkabel sicher angeschlossen Richtung. ist. Schließen Sie es erneut fest an. (Siehe Anschließen an einen Computer)
  • Seite 40 4. Probleme im Zusammenhang mit der Fernbedienung Die hier aufgeführten Probleme und Lösungen betreffen die Fernsteuerung. Probleme Mögliche Ursachen Die Einstelltasten der Überprüfen Sie die Polarität der Batterien (+/-). Fernsteuerung reagieren nicht. Überprüfen Sie, ob die Batterien verbraucht sind. Überprüfen Sie, ob der Strom eingeschaltet ist. Überprüfen Sie, ob das Netzkabel sicher angeschlossen ist.
  • Seite 41 Allgemeine Allgemeine Modellbezeichnung SyncMaster 711MP LCD Panel Grösse 17,0 inch diagonal Display Fläche 337,92 mm (H) x 270,336 mm (V) Pixel Stufe 0,264 mm (H) x 0,264 mm (V) a-si TFT active matrix Synchronisierung Horizontal 30 ~ 81 kHz Vertikal...
  • Seite 42 Unter 43 W (Aus) (115 Vac) Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.
  • Seite 43 Voreingestellte Anzeigemodi Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1.
  • Seite 44 Norwegen Spanien Israel Dänemark Irland Portugal China Großbritannien Argentinien Länder Niederlande Nordkorea Südafrika Uruguay Brasilien Österreich Rumänien Hongkong Paraguay Singapur Indonesien Australien SECAM Fernsehsysteme SECAM-B SECAM-D SECAM-K SECAM-L Iran Irak Russland Saudi-Arabien Ungarn Länder Syrien Frankreich Bulgarien Libanon Polen Ägypten Horizontalfrequenz Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird...
  • Seite 45 Service Die Adresse und Telefonnummer des Unternehmens kann ohne Ankündigung geändert werden. AUSTRALIA : Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603 http://www.samsung.com.au/ BRAZIL : Samsung Eletronica da Amazonia Ltda.
  • Seite 46 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98 http://www.samsung.com.mx/ IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 EXPORTADO POR: Samsung Electronics CO.,LTD.
  • Seite 47 Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120 http://www.samsung.pt/ SOUTH AFRICA : Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629 http://www.samsung.co.za/...
  • Seite 48 1-800-SAMSUNG (1-800-726-7864) http://www.samsung.com/monitor/ Bezeichnungen Sync.-Signal Sync- (synchronisierte) Signale bezieht sich auf die Standardsignale, die zur Anzeige der gewünschten Farben auf dem Monitor erforderlich sind. Sie werden in vertikale und horizontale Sync.-Signale unterteilt. Diese Signale zeigen normale Farbbilder mit der festgelegten Auflösung und Frequenz an.
  • Seite 49 Mit dieser Funktion können Sie eine Feineinstellung am TV-Kanal vornehmen, um die beste Bild- und Tonqualität zu erreichen. Das Samsung TV verfügt sowohl über eine automatische als auch eine manuelle Kanalfeineinstellung, damit Sie die Einstellungen Ihren Wünschen nach anpassen können.
  • Seite 50 Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials.
  • Seite 51 Dies ist ein digitales Gerät der Klasse B. Informationen zur Sicherheit und EMV-Konformität finden Sie in den Hinweisen zu gesetzlichen Vorschriften.

  • Seite 52: Produktinformation (Bildkonservierungsfrei)

    PRODUKTINFORMATION (Bildkonservierungsfrei) Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild (Bildkonservierung). Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten veranschaulichen, um eine Bildkonservierung zu verhindern. Was ist Bildkonservierung? Beim normalen Betrieb eines LCD-Panels tritt keine Bildkonservierung auf.
  • Seite 53 - Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation wechseln. Beispiel) Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den PC bzw. das System so einstellen, dass bei Inaktivität ein Bildschirmschoner aktiviert wird. Wird ein LCD-Bildschirm unter normalen Bedingungen genutzt, tritt keine Bildkonservierung auf.
  • Seite 54 Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.
  • Seite 55 Korrekte Entsorgung dieses Produkts (Elektromüll) - Nur Europa Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf.
