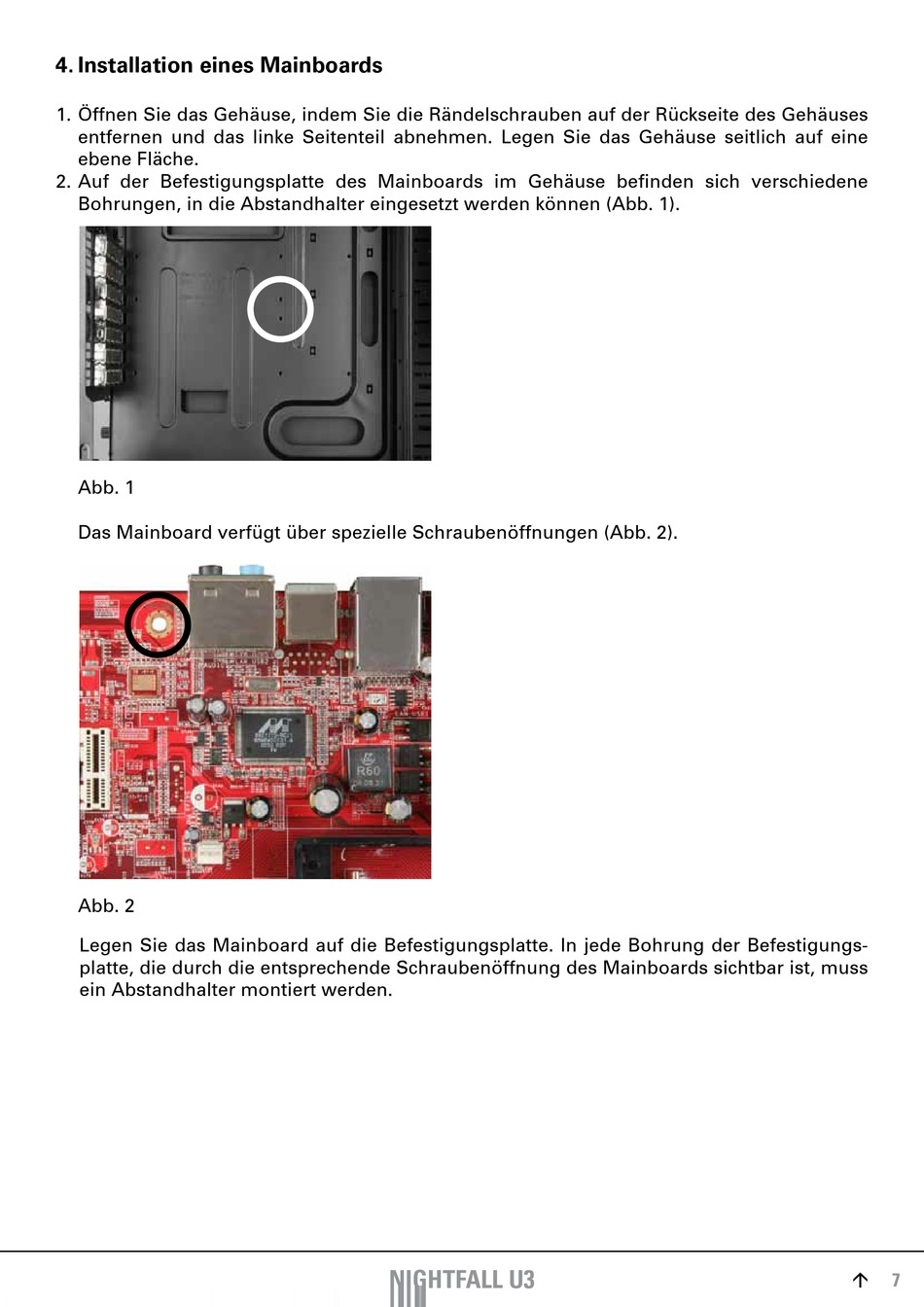

4. Installation eines Mainboards
1. Öffnen Sie das Gehäuse, indem Sie die Rändelschrauben auf der Rückseite des Gehäuses
entfernen und das linke Seitenteil abnehmen. Legen Sie das Gehäuse seitlich auf eine
ebene Fläche.
2. Auf der Befestigungsplatte des Mainboards im Gehäuse befinden sich verschiedene
Bohrungen, in die Abstandhalter eingesetzt werden können (Abb. 1).
Abb. 1
Das Mainboard verfügt über spezielle Schraubenöffnungen (Abb. 2).
Abb. 2
Legen Sie das Mainboard auf die Befestigungsplatte. In jede Bohrung der Befestigungs-
platte, die durch die entsprechende Schraubenöffnung des Mainboards sichtbar ist, muss
ein Abstandhalter montiert werden.
NIGHTFALL U3
7
