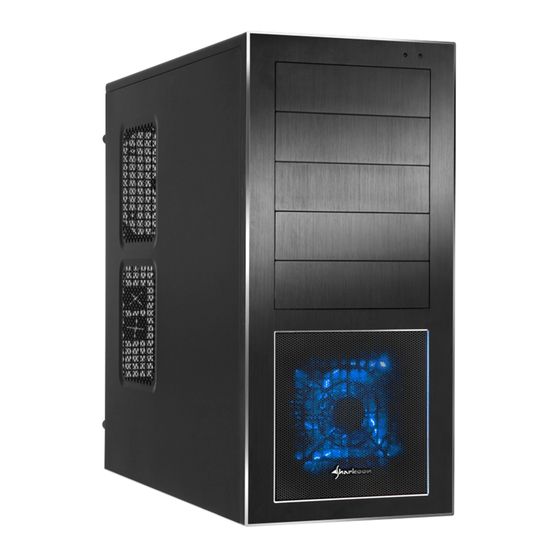

10. Der vorinstallierte Lüfter 11. Installation zusätzlicher Lüfter / optimierter Luftstrom Verehrter Kunde! Herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lange Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie diese Anleitung eingehend lesen. Viel Vergnügen mit unserem Produkt!
• Gewicht: ~6 kg 2. Verpackungsinhalt • PC-Gehäuse „Nightfall“ • Schrauben-Set: Schrauben zur Schrauben zur Schrauben zur Schrauben zur Laufwerksmontage Mainboardmontage Netzteilmontage Festplatten-Fixierung (3,5" und 5,25") • Zubehör-Set: Befestigung für Schloss (A) und Abstandhalter für Mainboard Unterlegscheiben Lautsprecher (B) NIGHTFALL U3 ...
Seite 4
Schnellverschlüsse für optische Lauf- Montageschienen für Festplatten werke Montagewinkel für 3,5"-Geräte 5,25"-Blende mit 3,5"-Öffnung Hinweis: Sollte eines der aufgeführten Teile fehlen, wenden Sie sich bitte unverzüglich per E-Mail an unseren Kundenservice: support@sharkoon.com (Deutschland und Europa) support@sharkoon.com.tw (international). NIGHTFALL U3 ...
A – Lüfterhalterung B – Top-I/O mit: a – Power- und b – Reset-Knopf, c – 1x Kopfhörer- und 1x Mikrofon-, d – 2x USB2.0- und e – 1x USB3.0-Anschluss Seitenansicht (geschlossen/links) A – Halterungen für zwei 120-mm-Lüfter NIGHTFALL U3 ...
Seite 6
D – Öffnungen für Wasserkühlung E – Netzteilhalterung F – Rändelschrauben Ansicht von unten A – Gehäusefüße B – Lufteinlass für Netzteil Hinweis: Schlagen Sie in den Unterlagen der einzubauenden Geräte nach, um weitere Informationen zu deren Montage zu erhalten. NIGHTFALL U3 ...
Das Mainboard verfügt über spezielle Schraubenöffnungen (Abb. 2). Abb. 2 Legen Sie das Mainboard auf die Befestigungsplatte. In jede Bohrung der Befestigungs- platte, die durch die entsprechende Schraubenöffnung des Mainboards sichtbar ist, muss ein Abstandhalter montiert werden. NIGHTFALL U3 ...
Seite 8
4. Drücken Sie die I/O-Blende (liegt dem Mainboard bei) in die entsprechende Aussparung in der Rückseite des Gehäuses. 5. Legen Sie das Mainboard wieder auf die Abstandhalter und verschrauben Sie es mit diesen (Abb. 4). (Schrauben zur Mainboard-Montage) Abb. 4 NIGHTFALL U3 ...
1. Stellen Sie das Gehäuse vor sich auf und setzen Sie das Netzteil von innen gegen die Netzteilhalterung in der Gehäuserückseite (Abb. 5). Abb. 5 2. Verschrauben Sie das Netzteil von außen mit dem Gehäuse (Abb. 6). (Schrauben zur Netzteilmontage) Abb. 6 NIGHTFALL U3 ...
1. Stecken Sie die Montageschienen beidseitig an die Festplatte (Abb. 7). (Montageschienen für Festplatten) Abb. 7 2. Schieben Sie die Festplatte mit angebrachten Montageschienen in den Festplattenkäfig des Gehäuses, bis diese einrasten (Abb. 8). Abb. 8 3. Verbinden Sie die Festplatte mit dem Netzteil und dem Mainboard. NIGHTFALL U3 ...
Hinweise: Im Festplattenkäfig können maximal fünf 3,5"-Festplatten eingebaut werden. Weitere Festplatten können mittels Einbaurahmen (z.B. einem SHARKOON Vibe-Fixer) in den Einbauschächten für 5,25"-Laufwerke in der Gehäusefront installiert werden. Sollten Sie das Gehäuse transportieren, empfehlen wir, die eingebauten Festplatten zusätzlich zu verschrauben (Abb. 9): (Schrauben zur Festplatten-Fixierung) Abb.
Seite 12
Sollten Sie das Gehäuse transportieren, empfeh- len wir, die eingebauten Laufwerke (zusätzlich) zu verschrauben: Abb. 14 (Schrauben zur Laufwerksmontage (5,25")) 6. Verbinden Sie das optische Laufwerk mit dem Netzteil und dem Mainboard. (Setzen Sie die Gehäuseblende wieder auf das Gehäuse.) NIGHTFALL U3 ...
3. Schrauben Sie die Montagewinkel beidseitig am 3,5"-Gerät fest (Abb. 17). Abb. 17 4. Schieben Sie das 3,5"-Gerät mit den befestigten Montagewinkeln in den Einbauschacht des Gehäuses (Abb. 18) und verschrauben Sie das Gerät beidseitig im Laufwerksschacht (Abb. 19). Abb. 18 Abb. 19 NIGHTFALL U3 ...
6. Schrauben Sie die 5,25"-Blende mit 3,5"-Öffnung in die Frontblende ein (Abb. 20) und setzen Sie diese wieder auf das Gehäuse. (5,25"-Blende mit 3,5"-Öffnung) Abb. 20 9. Installation einer Erweiterungskarte 1. Lösen Sie die Befestigungsschraube der Slotblende und entnehmen Sie diese (Abb. 21). Abb. 21 NIGHTFALL U3 ...
Steuerung des Lüfters über das Mainboard) mit einem entsprechenden Lüfteranschluss des Mainboards. 11. Installation zusätzlicher Lüfter / optimierter Luftstrom 1. Setzen Sie den Lüfter von innen gegen die entsprechende Halterung des Gehäuses (z.B. in der Gehäuse-Oberseite / Abb. 23). Abb. 23 NIGHTFALL U3 ...
Seite 16
Achten Sie beim Einbau der Lüfter darauf, dass (kühle) Luft von vorn/unten in das Gehäuse gesaugt und auf der Rückseite/oben wieder aus dem Gehäuse geblasen wird. Die PC-Komponenten mit der größten Wärmeentwicklung sollten sich möglichst in diesem Luftstrom befinden. NIGHTFALL U3 ...
