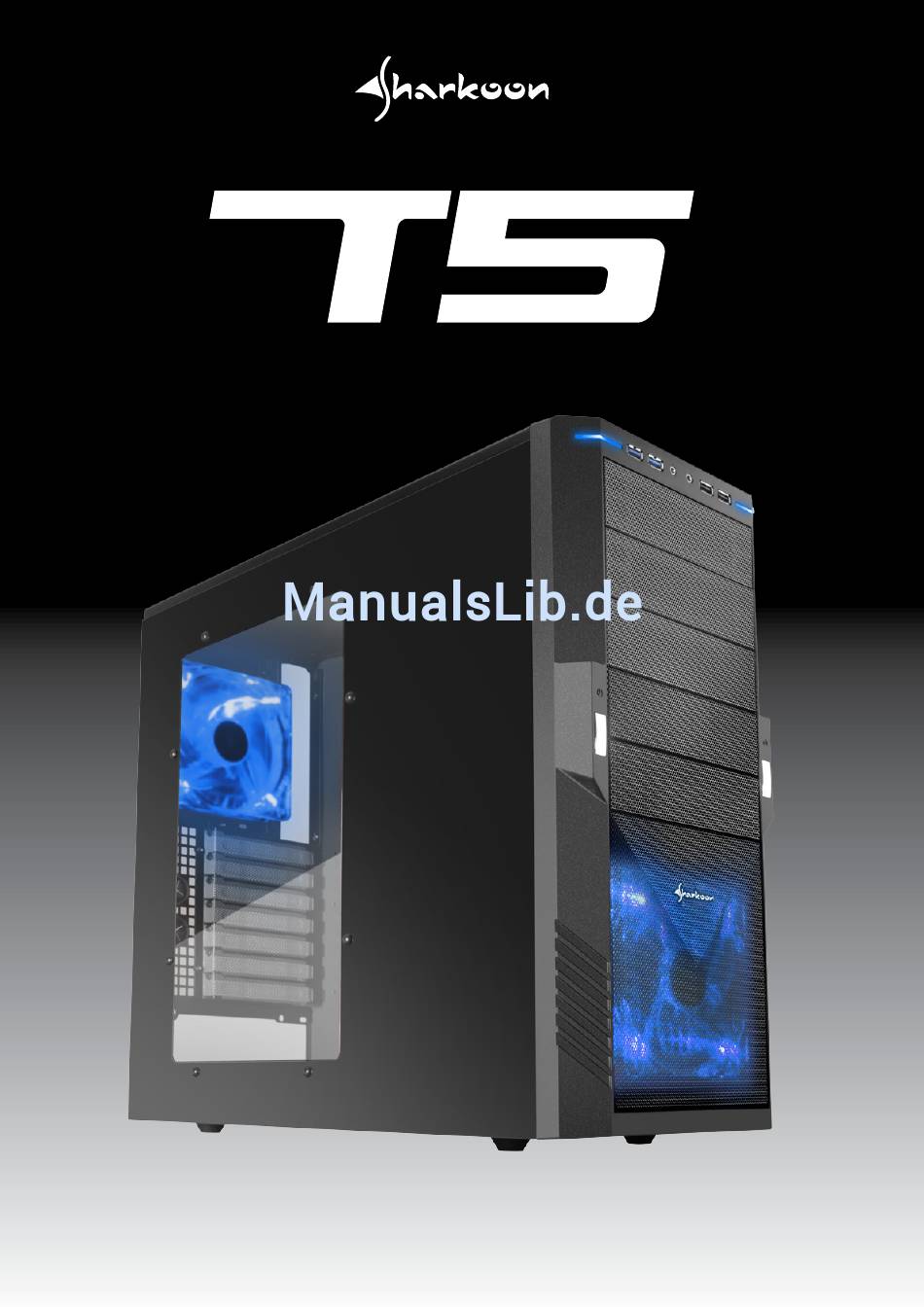

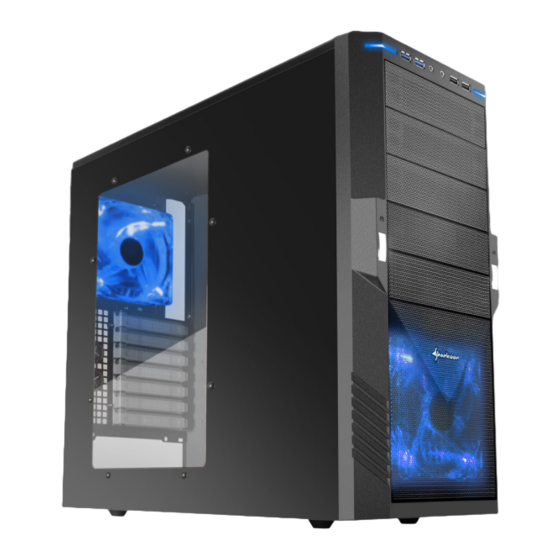

  • Seite 1 Handbuch...

  • Seite 2: Inhaltsverzeichnis

    10. Die vorinstallierten Lüfter 11. Verwendung des Einbaurahmens für 2,5"- und 3,5"-Festplatten/-SSDs Verehrter Kunde! Herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lange Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie diese Anleitung eingehend lesen.

  • Seite 3: Eigenschaften

    1. Eigenschaften • ATX-Gehäuse • 5x 5,25"-Laufwerksschächte (extern) • 5x 3,5"-Festplattenschächte (intern) • Front-I/O: 2x USB3.0-, 2x USB2.0-, 2x Audioanschlüsse • Acryl-Seitenteil • 7 Slots für Erweiterungskarten • Schwarze Innenlackierung • Mesh-Frontblende • Schnellverschlüsse für optische Laufwerke und Festplatten, Kühler-Montageöffnung in der Befestigungsplatte des Mainboards •...
  • Seite 4 Einbaurahmen für 2,5"- und Montageschienen für Festplatten Laufwerke 3,5"-Festplatten/-SSDs Montagewinkel für 3,5"-Geräte 5,25"-Blende mit 3,5"-Öffnung Hinweis: Sollte eines der oben aufgeführten Teile fehlen, wenden Sie sich bitte unverzüglich per E-Mail an unseren Kundenservice: support@sharkoon.com (Deutschland und Europa) support@sharkoon.com.tw (international). T5 VALUE ...

  • Seite 5: Das Gehäuse Im Überblick

    3. Das Gehäuse im Überblick Frontansicht A – Front-I/O B – 5,25"-Einbauschächte C – Lufteinlass, dahinter: vorinstallierter 120-mm-LED-Lüfter (blau) Front-I/O A – LED (Strom) B – 2x USB3.0 C – 2x Audio D – 2x USB2.0 E – LED (Strom und Festplattenaktivität) Seitenansicht (geschlossen/links) A –...
  • Seite 6 Seitenansicht (geöffnet/links) A – Einbauschächte für 5,25"-Geräte B – Befestigungsplatte für das Mainboard mit: a – Montageöffnung für CPU-Kühler b – Kabelmanagementsystem C – vorinstallierter 120-mm-LED-Lüfter (blau) D – Festplattenkäfig E – Einbaurahmen für 2,5"- und 3,5"-Fest- platten/-SSDs Rückansicht A – Öffnung für I/O-Blende B –...

  • Seite 7: Installation Eines Mainboards

    4. Installation eines Mainboards 1. Öffnen Sie das Gehäuse, indem Sie die Rändelschrauben auf der Rückseite des Gehäuses entfernen und das linke Seitenteil abnehmen. Legen Sie das Gehäuse seitlich auf eine ebene Fläche. 2. Auf der Befestigungsplatte des Mainboards im Gehäuse befinden sich verschiedene Bohrungen, in die Abstandhalter eingesetzt werden können (Abb.
  • Seite 8 3. Entfernen Sie das Mainboard und drehen Sie die Abstandhalter in die entsprechenden Bohrungen der Befestigungsplatte (Abb. 3). (Abstandhalter) Abb. 3 4. Drücken Sie die I/O-Blende (liegt dem Mainboard bei) in die entsprechende Aussparung in der Rückseite des Gehäuses. 5. Legen Sie das Mainboard wieder auf die Abstandhalter und verschrauben Sie es mit diesen (Abb.

  • Seite 9: Installation Eines Netzteils

    6. Verbinden Sie die Anschlüsse des Top-I/O mit den entsprechenden Anschlüssen des Mainboards (weitere Informationen finden Sie im Handbuch Ihres Mainboards). 5. Installation eines Netzteils 1. Stellen Sie das Gehäuse vor sich auf und setzen Sie das Netzteil von innen gegen die Netzteilhalterung in der Gehäuserückseite (Abb.

  • Seite 10: Installation Einer Festplatte

    6. Installation einer Festplatte 1. Stecken Sie die Montageschienen beidseitig an die Festplatte (Abb. 7). Montageschienen für Festplatten Abb. 7 2. Schieben Sie die Festplatte mit angebrachten Montageschienen in den Festplattenkäfig des Gehäuses, bis diese einrasten (Abb. 8). Abb. 8 3.

  • Seite 11: Installation Eines Optischen Laufwerks

    Hinweise: Im Festplattenkäfig können maximal fünf 3,5"-Festplatten eingebaut werden. Weitere Festplatten können mittels Einbaurahmen (z.B. einem SHARKOON Vibe-Fixer) in den Einbauschächten für 5,25"-Laufwerke in der Gehäusefront installiert werden. Sollten Sie das Gehäuse transportieren, empfehlen wir, die eingebauten Festplatten zusätzlich zu verschrauben (Abb. 9): Schrauben zur Festplatten-Fixierung Abb.
  • Seite 12 3. Entfernen Sie die 5,25"-Frontblende des Einbauschachtes, in den das Laufwerk eingebaut werden soll, indem Sie die Befestigungsschrauben lösen und die Blende nach innen aus der Gehäuseblende herausnehmen (Abb. 11). Entfernen Sie die Schnellverschlüsse (Abb. 12). Abb. 11 Abb. 12 (Brechen Sie eine eventuell vorhandene Metallblende, die den Einbauschacht verschließt, vorsichtig mit einer Zange aus dem Gehäuse.) 4.

  • Seite 13: Installation Eines 3,5"-Gerätes

    8. Installation eines 3,5"-Gerätes (1.Nehmen Sie die Gehäuseblende vom Gehäuse ab, indem Sie diese vorsichtig zu sich ziehen.) 2. Entfernen Sie die 5,25"-Frontblende des Einbauschachtes, in den das Gerät eingebaut werden soll, indem Sie die Befestigungsschrauben lösen und die Blende nach innen aus der Gehäuseblende herausnehmen (Abb.

  • Seite 14: Installation Einer Erweiterungskarte

    5. Verbinden Sie das 3,5"-Gerät mit dem Netzteil und dem Mainboard. 6. Schrauben Sie die 5,25"-Blende mit 3,5"-Öffnung in die Frontblende ein (Abb. 20) und setzen Sie diese wieder auf das Gehäuse. 5,25"-Blende mit 3,5"-Öffnung Abb. 20 9. Installation einer Erweiterungskarte 1.

  • Seite 15: Die Vorinstallierten Lüfter

    2. Setzen Sie die Erweiterungskarte in den entsprechenden Steckplatz des Mainboards und befestigen Sie die Karte mit der Befestigungsschraube am Gehäuse (Abb. 22). Abb. 22 10. Die vorinstallierten Lüfter 1. Die vorinstallierten 120-mm-LED-Lüfter im Gehäuse verfügen über einen 4-poligen Netzteil- und einen 3-poligen Mainboard-Anschluss. 2.

  • Seite 16: Verwendung Des Einbaurahmens Für 2,5"- Und 3,5"-Festplatten/-Ssds

    11. Verwendung des Einbaurahmens für 2,5"- und 3,5"-Festplatten/-SSDs 1. Legen Sie die Festplatte/SSD in den Einbaurahmen. 2.5"-Festplatte/SSD 3,5"-Festplatte 2. Verschrauben Sie die Festplatte von unten mit dem Einbaurahmen (Abb. 23). Abb. 23 3. Schieben Sie den Einbaurahmen in den Festplattenkäfig des Gehäuses, bis die Arretierungen am Einbaurahmen einrasten (Abb.

  • Seite 17: Rechtliche Hinweise

    Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. © SHARKOON Technologies 2012 www.sharkoon.com T5 VALUE...
