- Seite 1 Handbuch www.sharkoon.com...
-
Seite 2: Inhaltsverzeichnis
9. Einbau einer Erweiterungskarte 10. Einbau zusätzlicher Lüfter / Optimierter Luftstrom Verehrter Kunde! Herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lange Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie diese Anleitung eingehend lesen. Viel Vergnügen mit unserem Produkt! -
Seite 3: Eigenschaften
1. Eigenschaften • ATX-Gehäuse • 4x 5,25"-Laufwerksschächte • 4x 3,5"-Festplattenschächte (intern) • 1x 3,5"-Einbauschacht (extern) • Front-I/O: 2x USB2.0, 2x Audio • Schwarze Innenlackierung • 7 Slots für Erweiterungskarten • Kunststofffrontblende mit Lufteinlass in Mesh-Optik • Schnellverschlüsse für optische Laufwerke und Festplatten, Kühler-Montageöffnung in der Befestigungsplatte des Mainboards •... -
Seite 4: Verpackungsinhalt
(3,5" und 5,25") 16x Schrauben zur Festplatten- 1x Befestigung für Schloss und montage passende Schraube Hinweis: Sollte eines der oben aufgeführten Teile fehlen, wenden Sie sich bitte unverzüglich per E-Mail an unseren Kundenservice: support@sharkoon.com (Deutschland und Europa) support@sharkoon.com.tw (international). VAYA... -
Seite 5: Das Gehäuse Im Überblick

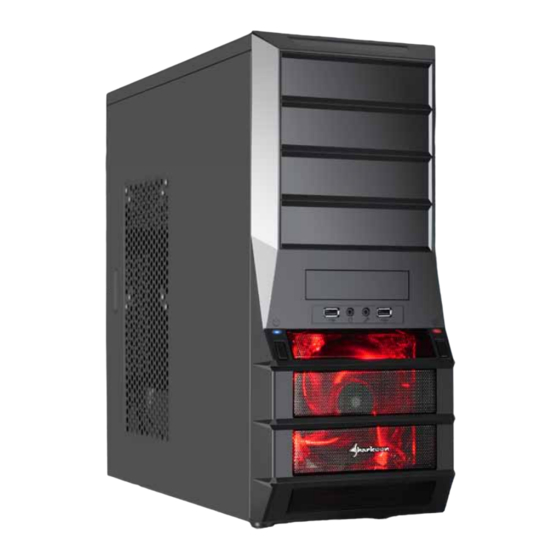

3. Das Gehäuse im Überblick Frontansicht: A – 5,25"-Einbauschächte B – 3,5"-Einbauschacht C – Front-I/O mit: a – 2x USB2.0- und b – 2x Audio-Anschlüssen D – hinter der Mesh-Blende: 120-mm-LED-Lüfter (vorinstalliert) E – Power-Schalter und –LED F – Reset-Schalter und -LED Seitenansicht (geschlossen/links): A –... - Seite 6 Seitenansicht (geöffnet/links): A – Einbauschächte für 5,25"-Geräte B – Befestigungsplatte für das Mainboard mit: a – Montageöffnung für CPU-Kühler b – Kabelmanagementsystem C – Schnellverschlüsse für optische Laufwerke D – Schnellverschlüsse für Festplatten Rückansicht: A – Öffnung für I/O-Blende B – Öffnungen für Wasserkühlung C –...
- Seite 7 Ansicht von unten: A – Gehäusefüße B – Lufteinlass für Netzteil Die internen Kabel und Anschlüsse Anschlüsse für: A – HDD-LED (Festplatten-LED) B – Reset Switch (Reset-Knopf) C – Power Switch (An-/Ausschalter) D – Power LED + (Plus-Pol der Power-LED) E –...
-
Seite 8: Einbau Eines Mainboards
4. Einbau eines Mainboards 1. Öffnen Sie das Gehäuse, indem Sie die Rändelschrauben auf der Rückseite des Gehäuses entfernen und das linke Seitenteil abnehmen. Legen Sie das Gehäuse seitlich auf eine ebene Fläche. 2. Auf der Befestigungsplatte des Mainboards im Gehäuse befinden sich verschiedene Bohrungen, in die Abstandhalter eingesetzt werden können (Abb. - Seite 9 3. Entfernen Sie das Mainboard und drehen Sie die Abstandhalter in die entsprechenden Bohrungen der Befestigungsplatte (Abb. 3). (Abstandhalter) Abb. 3 4. Drücken Sie die I/O-Blende (liegt dem Mainboard bei) in die entsprechende Aussparung in der Rückseite des Gehäuses. 5. Legen Sie das Mainboard wieder auf die Abstandhalter und verschrauben Sie es mit diesen (Abb. 4). (Schrauben zur Mainboardmontage) Abb.
-
Seite 10: Einbau Eines Netzteils
5. Einbau eines Netzteils 1. Stellen Sie das Gehäuse vor sich auf und setzen Sie das Netzteil von innen gegen die Netzteilhalterung in der Gehäuserückseite (Abb. 5). Abb. 5 2. Verschrauben Sie das Netzteil von außen mit dem Gehäuse (Abb. 6). (Schrauben zur Netzteilmontage) Abb. -
Seite 11: Einbau Einer Festplatte
6. Einbau einer Festplatte 1. Entfernen Sie auch das rechte Seitenteil vom Gehäuse. 2. Entfernen Sie die Schnellverschlüsse von beiden Seiten des Einbauschachtes, in den Sie die Festplatte einsetzen wollen (Abb. 7). Abb. 7 3. Schieben Sie die Festplatte von innen (Anschluss der Festplatte zeigt nach hinten, das Label nach oben) in den Festplattenschacht des Gehäuses. -
Seite 12: Einbau Eines Optischen Laufwerks
7. Einbau eines optischen Laufwerks 1. Greifen Sie in das Gehäuse und drücken Sie die 5,25"-Frontblende des Einbauschachtes, in den das Laufwerk eingebaut werden soll, aus der Gehäuseblende heraus (Abb. 11). Entfernen Sie die Schnell- verschlüsse auf beiden Seiten des Einbauschachtes (Abb. 12). Abb. - Seite 13 4. Fixieren Sie das optische Laufwerk beidseitig mit den entsprechenden Schnellverschlüssen (Abb. 14). Abb. 14 Hinweis: Sollten Sie das Gehäuse transportieren, empfehlen wir, die eingebauten Laufwerke (zusätzlich) zu verschrauben (Abb. 15). (Schrauben zur Laufwerksmontage 3,5") Abb. 15 5. Verbinden Sie das optische Laufwerk mit dem Netzteil und dem Mainboard. (Setzen Sie die Seitenteile wieder auf das Gehäuse.) ...
-
Seite 14: Einbau Eines 3,5"-Gerätes
8. Einbau eines 3,5"-Gerätes (Entfernen Sie beide Seitenteile vom Gehäuse.) 1. Greifen Sie in das Gehäuse und drücken Sie die Blende des 3,5"-Einbauschachtes, in den das Laufwerk eingebaut werden soll, aus der Gehäuseblende heraus (Abb. 16). Abb. 16 2. Schieben Sie das 3,5"-Gerät von vorne in den Einbauschacht des Gehäuses, bis das Gerät bündig mit der Frontblende abschließt (Abb. -
Seite 15: Einbau Einer Erweiterungskarte
Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. © SHARKOON Technologies 2011 www.sharkoon.com ...
