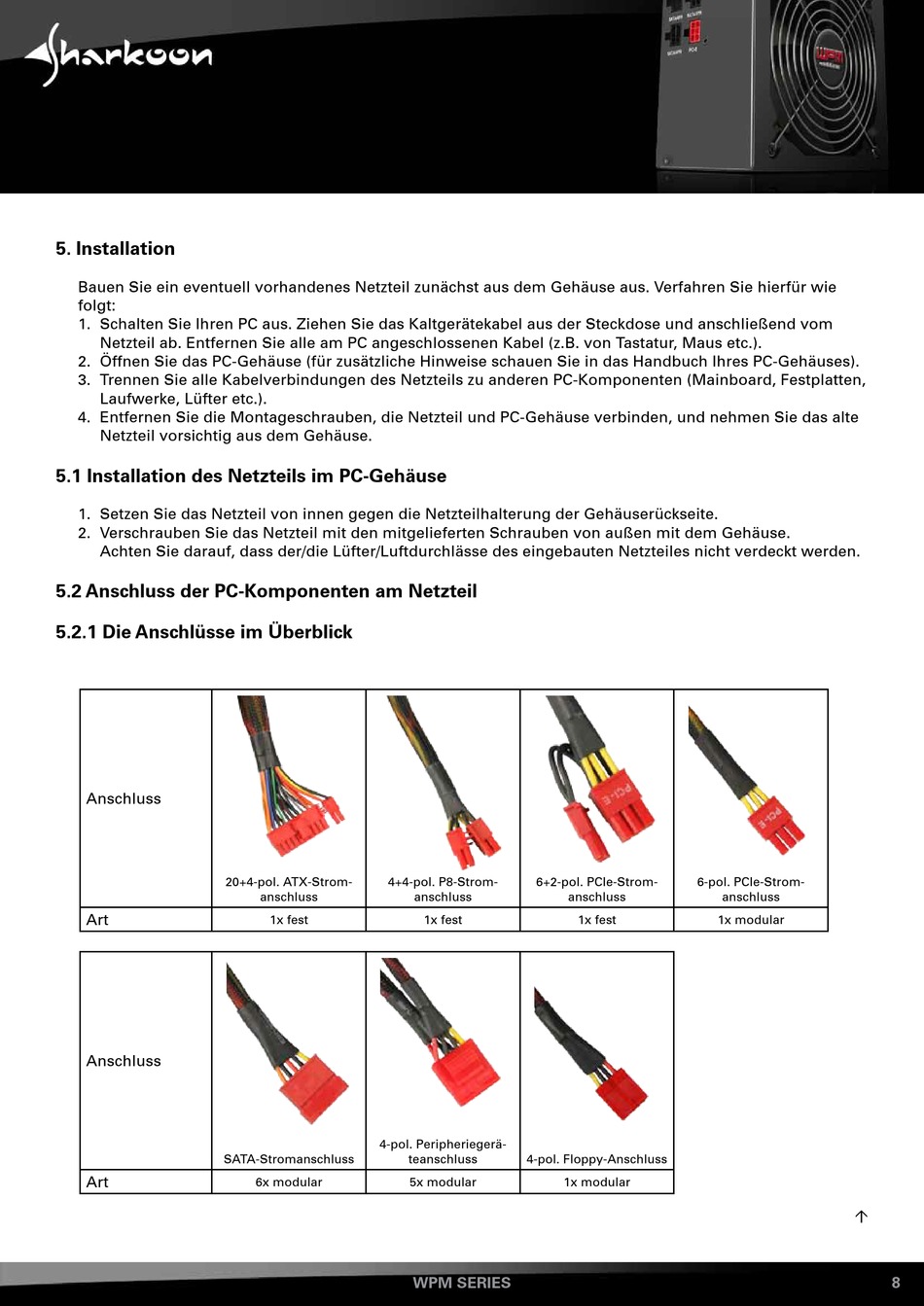

5. installation

Bauen Sie ein eventuell vorhandenes Netzteil zunächst aus dem Gehäuse aus. Verfahren Sie hierfür wie
folgt:
1. Schalten Sie Ihren PC aus. Ziehen Sie das Kaltgerätekabel aus der Steckdose und anschließend vom
Netzteil ab. Entfernen Sie alle am PC angeschlossenen Kabel (z.B. von Tastatur, Maus etc.).
2. Öffnen Sie das PC-Gehäuse (für zusätzliche Hinweise schauen Sie in das Handbuch Ihres PC-Gehäuses).
3. Trennen Sie alle Kabelverbindungen des Netzteils zu anderen PC-Komponenten (Mainboard, Festplatten,
Laufwerke, Lüfter etc.).
4. Entfernen Sie die Montageschrauben, die Netzteil und PC-Gehäuse verbinden, und nehmen Sie das alte
Netzteil vorsichtig aus dem Gehäuse.
5.1 installation des Netzteils im PC-Gehäuse
1. Setzen Sie das Netzteil von innen gegen die Netzteilhalterung der Gehäuserückseite.
2. Verschrauben Sie das Netzteil mit den mitgelieferten Schrauben von außen mit dem Gehäuse.
Achten Sie darauf, dass der/die Lüfter/Luftdurchlässe des eingebauten Netzteiles nicht verdeckt werden.

5.2 Anschluss der PC-Komponenten am Netzteil

5.2.1 Die Anschlüsse im Überblick
Anschluss
20+4-pol. ATX-Strom-
Art
Anschluss
SATA-Stromanschluss
Art
4+4-pol. P8-Strom-
anschluss anschluss
1x fest 1x fest
4-pol. Peripheriegerä-
teanschluss
6x modular 5x modular
WPM SERIES
6+2-pol. PCIe-Strom- 6-pol. PCIe-Strom-
anschluss
1x fest
4-pol. Floppy-Anschluss
1x modular
anschluss
1x modular

