7.
Anschluss für DBpro
Erweiterungsplatine

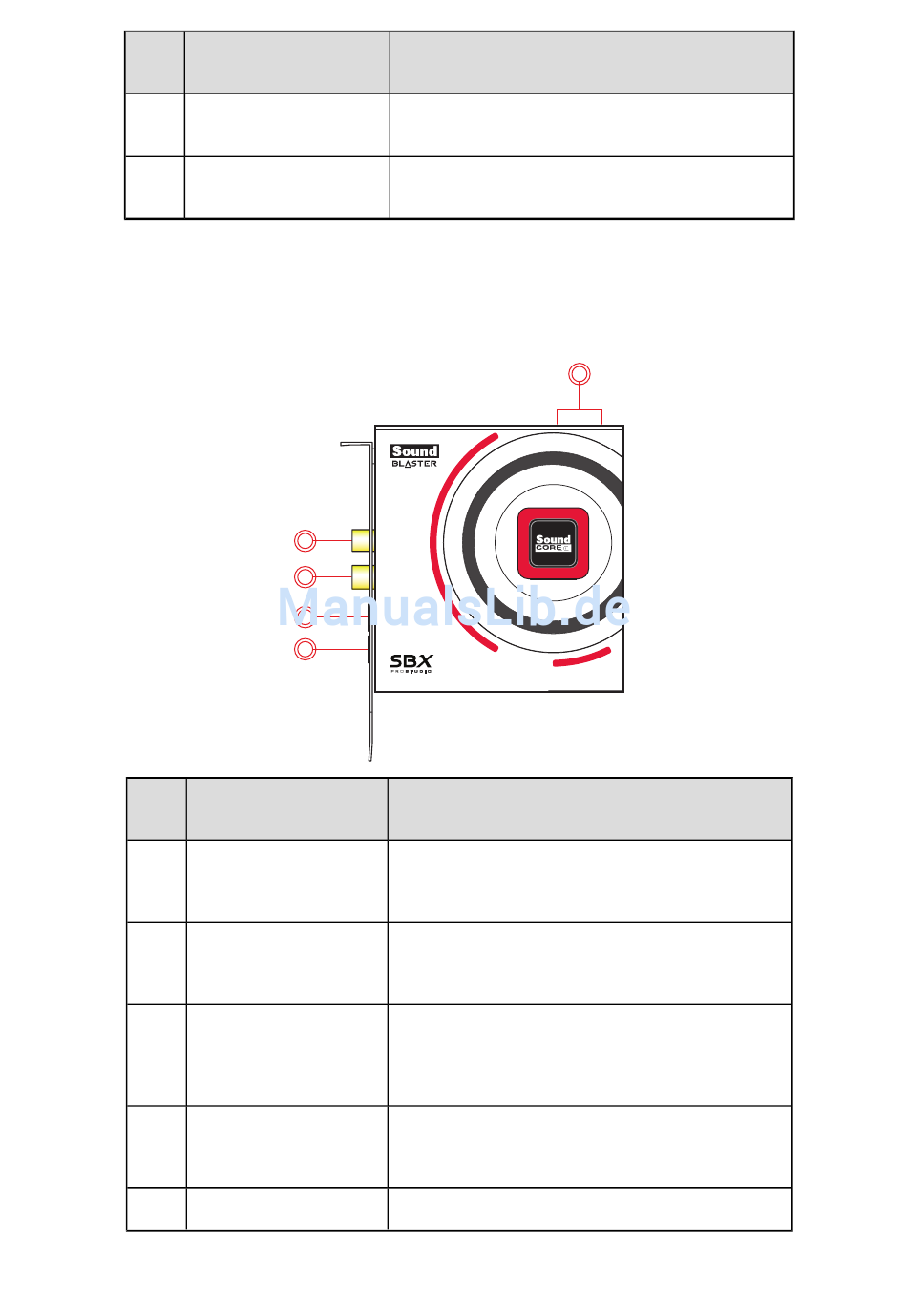

DBpro Erweiterungsplatine
DBpro bietet einen optischen Ausgang für originalgetreue Klangwiedergabe, 123 dB Analog-Digital-
Wandler (ADC) in Profi-Qualität mit Aux-in-Cinch-Buchse und optischem Eingang für Aufnahmen wie im
Studio.
Buchse oder
Anschluss
1.
Aux-In-1-Cinch-Buchse
(L)
2.
Aux-In-2-Cinch-Buchse
(R)
3.
Optischer S/PDIF-Aus-
gang
4.
Optischer S/PDIF-Ein-
gang
5.
Hauptplatinenanschluss
Beschreibung
Aktivlautsprecher oder eines A/V-Empfängers.
Zum Anschließen der DBpro Erweiterungsplatine
1
2
3
4
Beschreibung
Zum Anschluss an den linken Ausgang von Line-
Level-Quellen (beispielsweise MP3-Player) mit
Cinch-Stecker.
Zum Anschluss an den rechten Ausgang von Line-
Level-Quellen (beispielsweise MP3-Player) mit
Cinch-Stecker.
Anschluss von Aufnahmegeräten mit optischen
Anschlüssen (z. B. MiniDisc-Recorder, digitale
Audiokassettenrecorder oder externe
Festplattenrecorder).
Anschluss von Wiedergabegeräten mit optischen
Anschlüssen (z. B. MiniDisc-Player, digitale
Audiokassettenrecorder oder DVD-Player).
Zum Anschließen der Hauptplatine
5
Informationen zur Hardware 4
