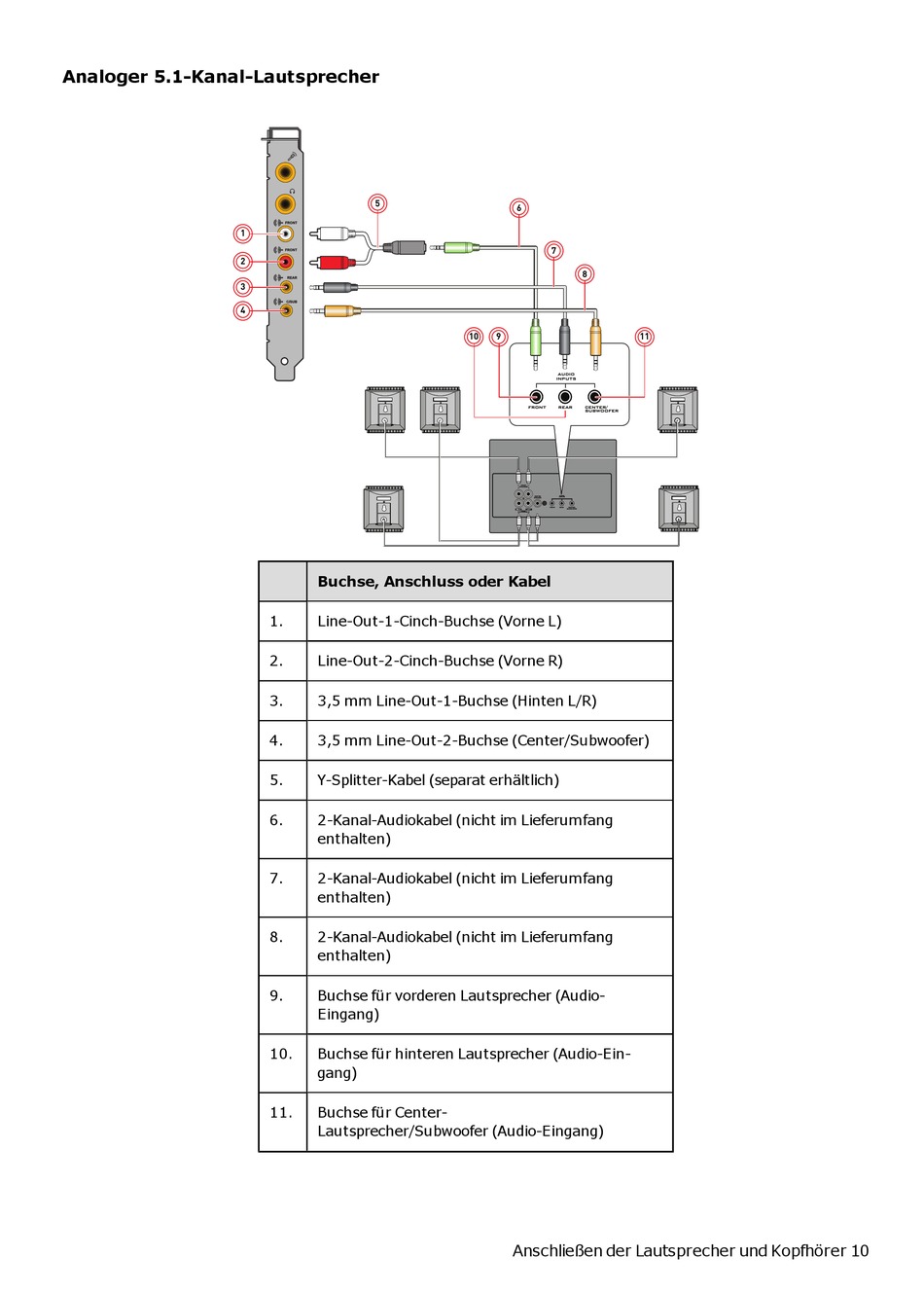

Analoger 5.1-Kanal-Lautsprecher
5
1
2
3
4
Buchse, Anschluss oder Kabel
1.
Line-Out-1-Cinch-Buchse (Vorne L)
2.
Line-Out-2-Cinch-Buchse (Vorne R)
3.
3,5 mm Line-Out-1-Buchse (Hinten L/R)
4.
3,5 mm Line-Out-2-Buchse (Center/Subwoofer)
5.
Y-Splitter-Kabel (separat erhältlich)
6.
2-Kanal-Audiokabel (nicht im Lieferumfang
enthalten)
7.
2-Kanal-Audiokabel (nicht im Lieferumfang
enthalten)
8.
2-Kanal-Audiokabel (nicht im Lieferumfang
enthalten)
9.
Buchse für vorderen Lautsprecher (Audio-
Eingang)
10.
Buchse für hinteren Lautsprecher (Audio-Ein-
gang)
11.
Buchse für Center-
Lautsprecher/Subwoofer (Audio-Eingang)
6
7
8
10
9
audio
inputs
front
rear
center/
subwoofer
front
speakers
audio
center
inputs
speaker
front
rear
center/
subwoofer
rear
speakers
Anschließen der Lautsprecher und Kopfhörer 10
