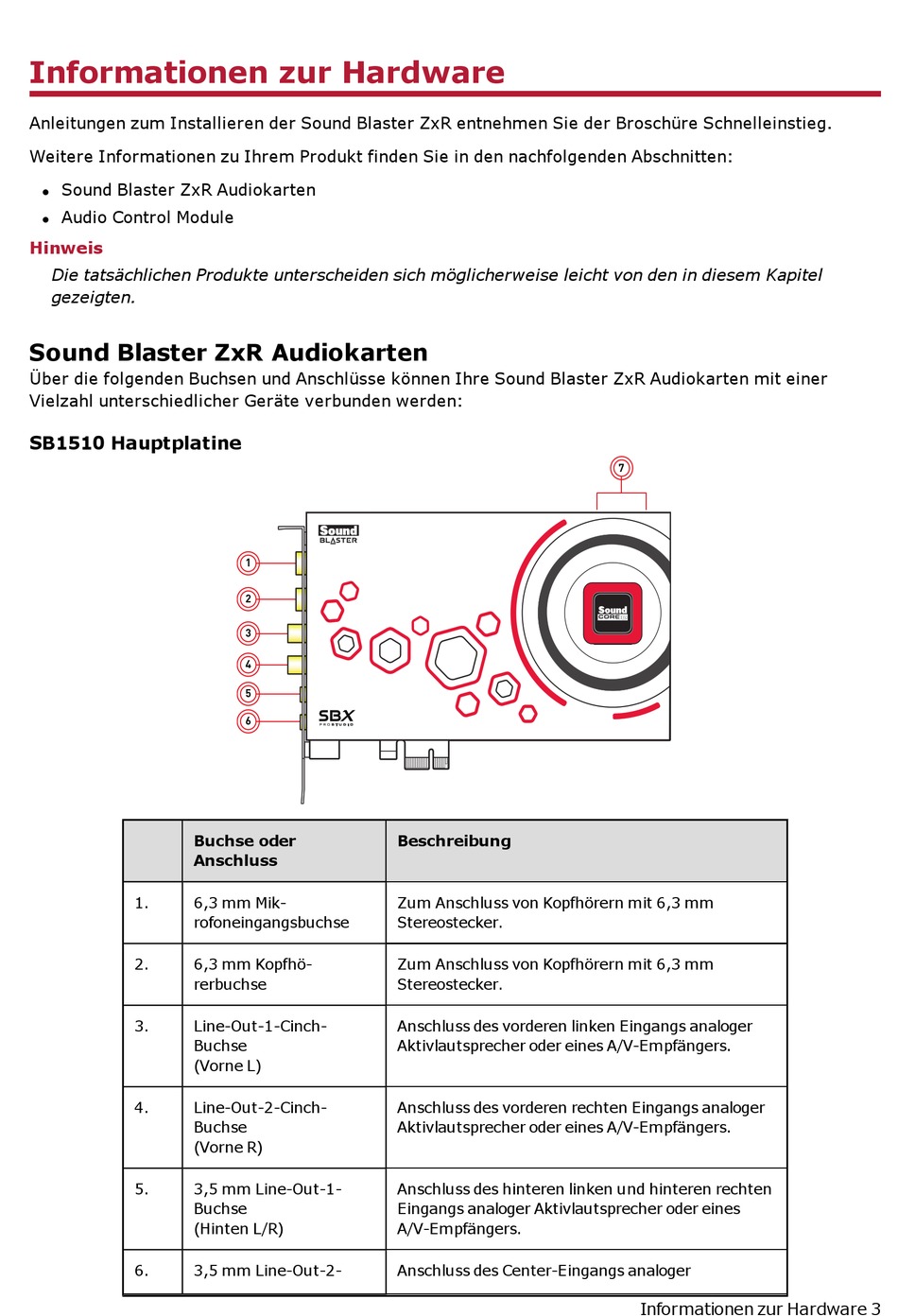

Informationen zur Hardware
Anleitungen zum Installieren der Sound Blaster ZxR entnehmen Sie der Broschüre Schnelleinstieg.
Weitere Informationen zu Ihrem Produkt finden Sie in den nachfolgenden Abschnitten:
Sound Blaster ZxR Audiokarten
l
Audio Control Module
l
Hinweis
Die tatsächlichen Produkte unterscheiden sich möglicherweise leicht von den in diesem Kapitel
gezeigten.
Sound Blaster ZxR Audiokarten
Über die folgenden Buchsen und Anschlüsse können Ihre Sound Blaster ZxR Audiokarten mit einer
Vielzahl unterschiedlicher Geräte verbunden werden:
SB1510 Hauptplatine
Buchse oder
Anschluss
1.
6,3 mm Mik-
rofoneingangsbuchse
2.
6,3 mm Kopfhö-
rerbuchse
3.
Line-Out-1-Cinch-
Buchse
(Vorne L)
4.
Line-Out-2-Cinch-
Buchse
(Vorne R)
5.
3,5 mm Line-Out-1-
Buchse
(Hinten L/R)
6.
3,5 mm Line-Out-2-
1
2
3
4
5
6
Beschreibung
Zum Anschluss von Kopfhörern mit 6,3 mm
Stereostecker.
Zum Anschluss von Kopfhörern mit 6,3 mm
Stereostecker.
Anschluss des vorderen linken Eingangs analoger
Aktivlautsprecher oder eines A/V-Empfängers.
Anschluss des vorderen rechten Eingangs analoger
Aktivlautsprecher oder eines A/V-Empfängers.
Anschluss des hinteren linken und hinteren rechten
Eingangs analoger Aktivlautsprecher oder eines
A/V-Empfängers.
Anschluss des Center-Eingangs analoger
7
