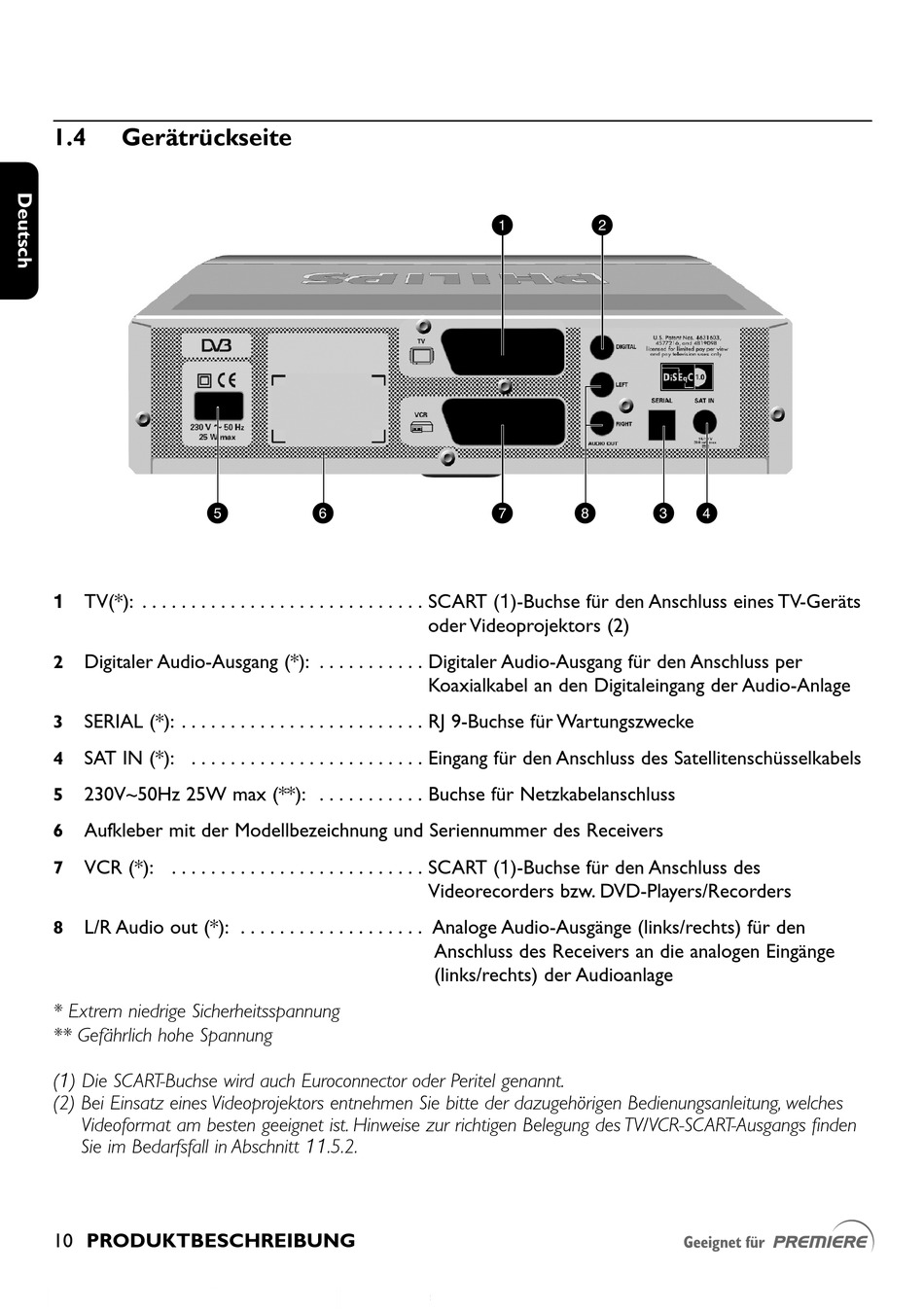

1.4
Gerätrückseite
T
1 TV(*): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SCART (1)-Buchse für den Anschluss eines TV-Geräts
Digitaler Audio-Ausgang (*): . . . . . . . . . . . Digitaler Audio-Ausgang für den Anschluss per
2
3
SERIAL (*): . . . . . . . . . . . . . . . . . . . . . . . . . RJ 9-Buchse für Wartungszwecke
SAT IN (*): . . . . . . . . . . . . . . . . . . . . . . . . Eingang für den Anschluss des Satellitenschüsselkabels
4
230V~50Hz 25W max (**): . . . . . . . . . . . Buchse für Netzkabelanschluss
5
Aufkleber mit der Modellbezeichnung und Seriennummer des Receivers
6
VCR (*): . . . . . . . . . . . . . . . . . . . . . . . . . . SCART (1)-Buchse für den Anschluss des
7
L/R Audio out (*): . . . . . . . . . . . . . . . . . . . Analoge Audio-Ausgänge (links/rechts) für den
8
* Extrem niedrige Sicherheitsspannung
** Gefährlich hohe Spannung
(1) Die SCART-Buchse wird auch Euroconnector oder Peritel genannt.
(2) Bei Einsatz eines Videoprojektors entnehmen Sie bitte der dazugehörigen Bedienungsanleitung, welches
Videoformat am besten geeignet ist. Hinweise zur richtigen Belegung des TV/VCR-SCART-Ausgangs finden
Sie im Bedarfsfall in Abschnitt 11.5.2.
10 PRODUKTBESCHREIBUNG
Y
oder Videoprojektors (2)
Koaxialkabel an den Digitaleingang der Audio-Anlage
Videorecorders bzw. DVD-Players/Recorders
Anschluss des Receivers an die analogen Eingänge
(links/rechts) der Audioanlage
Q
W
U
I
E R
