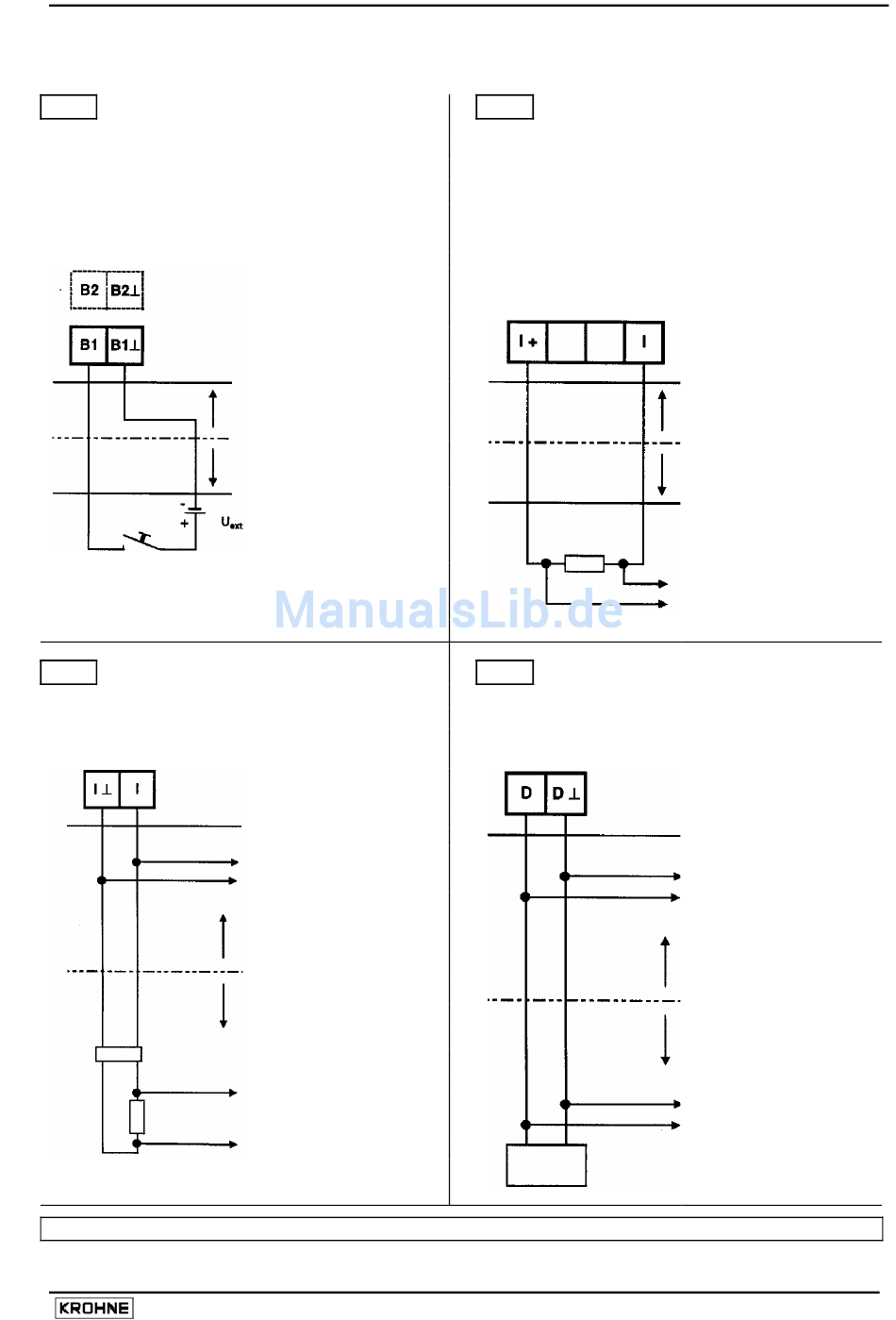

Anschlussschemata 9 bis 12 der eigensicheren Signaleingänge/-ausgänge
9
Steuereingang C
Versionen:
Ex-i1, Ex-i4, Ex-i6, Ex-i8
U
= 7 - 30 V DC
ext
≤ 110 mA
I
max
Anschlussklemmen B1/B1⊥ und/oder
B2/B2⊥
11
HART passiv
Versionen:
Ex-i1, Ex-i2, Ex-i7
( * )
Beachten:
passiv
IFC 090 i-EEx
Ex-Bereich
sicherer Bereich
oder Ex-Bereich ( * )
IFC 090 i-EEx
zum nächsten HART
Gerät
Ex-Bereich
sicherer Bereich
oder Ex-Bereich ( * )
Bus-Versorgung
zu HART
Communicator oder
SMART Umformer
Gilt nur, wenn Folgeinstrumente ebenfalls explosionsgeschützt sind !
ALTOFLUX IFM x080 K-EEx und ALTOFLUX IFM x080 K / i-EEx
10
HART aktiv
Version:
12
Fieldbus
Versionen:
Ex-i2, Ex-i4, Ex-i7, Ex-i8
Ex-i3
IFC 090 i-EEx
Ex-Bereich
sicherer Bereich
oder Ex-Bereich ( * )
zu HART
Communicator oder
SMART Umformer
IFC 090 i-EEx
zum nächsten
Fieldbus Gerät
oder Bus
Ex-Bereich
sicherer Bereich
oder Ex-Bereich ( * )
zu Bus Master
Bus-Versorgung
