- Seite 1 Hochdruckreiniger K 2160 TS K 2160 TS T K 2195 TS O r i g i n a l - K 2195 TS T B e t r i e b s a n l e i t u n g...
-
Seite 2: Gerätebeschreibung

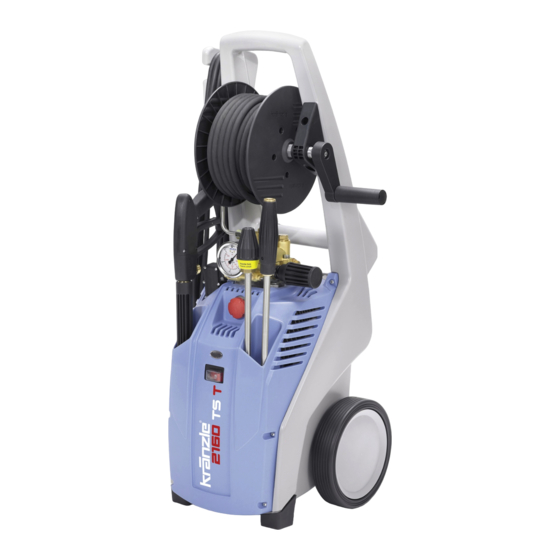

Gerätebeschreibung Kränzle 2160 TS, 2160 TST, Kränzle 2195 TS, 2195 TST, Kränzle 2175 TS, 2175 TST ergonomisch geformter Fahrgriff Kabelaufwicklung mit 5 m Kabel Ablage für Pistole mit Sprühlanze in Arbeitspausen extra groß dimensionierte Schlauchtrommel mit 15 m Stahlgewebe-Hochdruckschlauch (nur bei TST-Modellen) Handkurbel (nur bei TST-Modellen) ergonomischer Tragegriff Hochdruckpistole... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Gerätebeschreibung ................2 Inhaltsverzeichnis ................... 3 Technische Daten ................... 4 Übersicht ‘Das haben Sie gekauft ............6 Allgemeine Vorschriften ................7 Sicherheitshinweise - Unfallverhütung ............. 8 Ganz wichtig: Wasseranschluß - Elektroanschluß ........10 Kränzle- Technik .................. 12 Wasser- und Reinigungssystem ......... 12 Strahlrohr mit Spritzpistole .......... -
Seite 4: Technische Daten
Technische Daten Kränzle Kränzle Kränzle Kränzle 2160 TS 2160 TS T 2195 TS 2195 TS T Arbeitsdruck, stufenlos regelbar 3 - 14 MPa (30-140bar) 3 - 18 MPa (30 - 180 bar) Düsengröße 25042 25030 Zulässiger Überdruck 16 MPa 19,5 MPa Wasserleistung bei 1.400 U/min 11 l/min bei 1.400 U/min 8 l/min... - Seite 5 Kränzle 2175 TS Kränzle 2175 TS T Arbeitsdruck, stufenlos regelbar 3 - 16 MPa (30 - 160 bar) 3 - 16 MPa (30 - 160 bar) Düsengröße 25042 25042 Zulässiger Überdruck 17,5 MPa 17,5 MPa Wasserleistung bei 1.400 U/min 12 l/min bei 1.400 U/min 12 l/min max.
-
Seite 6: Das Haben Sie Gekauft
Das haben Sie gekauft Kränzle Hochdruckreiniger 2160 TST, 2195 TST, 2175 TST mit Schlauchtrommel und 15 m Stahlgewebe- Hochdruckschlauch NW 6 oder Kränzle Hochdruckreiniger 2160 TS, 2195 TS, 2175 TS ohne Schlauchtrommel und 10 m Stahlgewebe- Hochdruckschlauch NW 6 Sicherheits-Spritzpistole mit Isohandgriff und Verschraubung Schmutzkiller-Lanze mit Edelstahlrohr Vario-Jet-Lanze mit Edelstahlrohr... -
Seite 7: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Die Maschinen ausschließlich nur zum Reinigen mit Hochdruckstrahl und Reinigungs- mittel oder zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel verwenden. Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Achten Sie darauf, daß beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spür- barer Rückstoß entsteht. (siehe techn. Daten S. 4) Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf ande- re, auch nicht um Kleidung oder Schuhe zu reinigen. -
Seite 9: Sicherheitshinweise - Das Ist Verboten
Sicherheitshinweise - Das ist verboten! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Elektrische Kabel nur in einwand- freiem Zustand verwenden! Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! Hochdruckschlauch nicht über scharfe Kanten ziehen! Kinder dürfen nicht mit... -
Seite 10: Was Sie Unbedingt Beachten Müssen
Was Sie unbedingt beachten müssen: Problem Wassermangel Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Gerät ist, umso größer ist die Gefahr, daß zu wenig Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Pumpe Kavitation (Wasser-Luft-Gemisch), was in der Regel nicht oder zu spät bemerkt wird. -
Seite 11: Elektroanschluß
Problem Strommangel Sind in Ihrer Leitungsumgebung gleich- zeitig zuviele Stromabnehmer am Netz, können die zur Verfügung stehende Spannung sowie die Stromstärke deutlich sinken. In der Folge läuft der Motor des Hochdruckreinigers nicht an oder brennt gar durch. Die Stromversorgung kann auch mangel- haft sein, wenn das Stromkabel zu lang oder zu dünn ist. -
Seite 12: Kränzle- Technik
Kränzle - Technik Wasser- und Reinigungssystem Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten! Strahlrohr mit Spritzpistole... -
Seite 13: Motorschutzschalter
Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Motorschutzschalter Störungsursache beseitigen (siehe Seite 11). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. -
Seite 14: Inbetriebnahme
Inbetriebnahme Gerät zum Einsatzort bewegen. Die Kränzle 2160 / 2195 / 2175 sind fahrbare Maschinen mit robusten geländegängigen und treppentauglichen Fahrwerken. Das Gerät darf nicht mit angeschlossenem Wasser- Aufstellung - Standort zuleitungsschlauch gezogen werden! Die Maschine darf nicht in feuer- und explosions- gefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. - Seite 15 Sprühlanze oder Schmutzkiller-Lanze auf die Pistole aufstecken. Lanze mit der Pistole fest verschrauben. Hochdruckschlauch an die Pistole aufstecken. Hochdruckschlauch an der Pistole fest verschrauben. Gerät umlegen. Die Geräte dürfen nur im Liegen betrieben werden! Hochdruckschlauch gerade und schlingenfrei von der Schlauchtrommel abrollen.
-
Seite 16: Auf Dem Gerät Verwendete Bildzeichen
Inbetriebnahme Stromanschluß herstellen. Kränzle 2160 TS / TS T: 230 Volt, 50 Hz. Kränzle 2195 TS / TS T: 230 Volt, 50 Hz. Kränzle 2175 TS / TS T: 400 Volt, 50 Hz. Die Steckdose muß netzseitig mit 16 A träge abgesichert sein. -
Seite 17: Direktansaugen
Direktansaugen Entnahme von Wasser aus Teichen, Regentonnen etc. Das Gerät bietet aufgrund der Saugleistung der Pumpe (bis zu 2,5 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. Vor dem ersten Saugvorgang muß die Pumpe oder der Ansaugschlauch mit Wasser gefüllt sein. -
Seite 18: Ansaugen Von Zusatzmitteln
Ansaugen von Zusatzmitteln Mit Reinigungsmittelansaugung: Bei den Kränzle 2160 TS / TS T, 2195 TS / TS T und 2175 TS / TS T bietet ein eingebauter Injektor die Möglichkeit, Zusatzmittel anzusaugen. Durch das Vorschieben der Vario-Jet Düse wird das Gerät auf Niederdruck geschaltet und im Injektor ein Unterdruck erzeugt, der dann das Zusatzmittel über den angeschlossenen Saugschlauch mit Filter ansaugt. -
Seite 19: Außerbetriebnahme
Außerbetriebnahme Gerät abschalten Wasserzufuhr sperren Pistole kurz öffnen, bis der Druck abgebaut ist Pistole verriegeln Wasserschlauch und Pistole abschrauben Pumpe entleeren: Motor für ca. 20 Sekunden einschalten Netzstecker ziehen Hochdruckschlauch säubern und gerade aufrollen Elektrokabel säubern und aufwickeln Wasserfilter reinigen Gerät im Winter in frostfreien Räumen lagern platzsparend verstauen Die kompakten Kränzle-2000 mit ihrer... -
Seite 20: Kleine Reparaturen
Kleine Reparaturen mühelos selbstgemacht Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser: Höchstwahrscheinlich ist das Eingangssieb oder die Düse verstopft. Das Manometer zeigt vollen Druck, aus der Lanze kommt kein oder nur sehr wenig Wasser. (Im Manometer befindet sich kein Wasser, es handelt sich um Glyzerin zur Dämpfung der Zeigervibration.) Schalten Sie das Gerät ab. - Seite 21 Das Manometer zeigt wenig Druck, aus der Düse kommt ein unregel- mäßiger Strahl: Möglicherweise sind die Ventile verschmutzt oder verklebt. Das Manometer zeigt trotz aufgedrehter Druckregulierung nur wenig Druck, aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. (Im Manometer befindet sich kein Wasser, es handelt sich um Glyzerin zur Dämpfung der Zeigervibration.) Schrauben Sie nacheinander alle 6 Ventile...
-
Seite 22: Mögliche Ursache Nr. 1: Leckage
Kleine Reparaturen mühelos selbstgemacht Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 1: Leckage Nach dem Schließen der Pistole muß sich das Gerät abschalten und das Manometer „0“... - Seite 23 Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 2: Der Rückschlagkörper ist verschmutzt oder der Dichtungsring am Rückschlagkörper ist defekt. Pumpenausgang aufschrauben. Rückschlagkörper entnehmen und auf Verschmutzung oder Beschädigung des Dichtungsringes überprüfen.
-
Seite 24: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 25 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:...
-
Seite 26: Eg-Konformitätserklärung
Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen Nenndurchfluss: K 2160 TS / TS T: 660 l/h K 2195 TS / TS T: 480 l/h K 2175 TS / TS T: 720 l/h folgende Richtlinien und deren Änderungen Maschinenrichtlinie 2006/42/EG für Hochdruckreiniger einhalten:... -
Seite 27: Garantieerklärung
Garantieerklärung Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Garantie besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen. Für Geräte, die an private Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. -
Seite 28: Universell Durch Kränzle-Zubehör
Universell durch Kränzle-Zubehör Rotierende Waschbürste mit Verlängerung, Best.-Nr. 41 050 1 Unterbodenlanze, Best.-Nr. 41 075 Rohrreinigungsschlauch mit Düse, 10 m - Best.-Nr. 41 058 1 20 m - Best.-Nr. 41 058 2 25 m - Best.-Nr. 41 058 3 30 m - Best.-Nr. 41 058 4... - Seite 29 Schlammsauger Edelstahl, Best.-Nr. 41 801 Schlammsauger mit 3 m Saugschlauch, Best.-Nr. 41 104 Bodenwäscher round cleaner UFO Best.-Nr. 41.850 Sandstrahlset kompl bis 12 l/min, 150 bar Best.-Nr. 41 068 1 Sandstrahlset kompl bis 19 l/min, 250 bar Best.-Nr. 41 068...
-
Seite 30: Ersatzteillisten
Ersatzteilliste Kränzle 2160 / 2195 / 2175... -
Seite 31: Komplettaggregat
K 2195 TS / TST Vario-Jet 31.2 042 mit Lanze 500 mm 41.156 8-042 für K 2160 TS / TST + K 2175 TS / TST 32.1 Schmutz-Killer 03 mit Lanze 500 mm 41.570-03 für K 2195 TS / TST 32.2... - Seite 32 Ersatzteilliste Kränzle 2160 / 2175...
- Seite 33 Ventilgehäuse 18mm Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse 42.160 3 Ventilstopfen 41.714 Ventilstopfen mit R1/4“ IG 42.102 Dichtstopfen M 10 x 1 43.043 Ventile (grün) für APG-Pumpe 41.715 1 O-Ring 16 x 2 13.150 O-Ring 15 x 2 41.716 Dichtstopfen R1/4” mit Bund 42.103 Ausgangsteil (TST) 40.522...
- Seite 34 Ersatzteilliste Kränzle 2195...
- Seite 35 Ventilgehäuse 15mm Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse 42.163 3 Ventilstopfen 41.714 Ventilstopfen mit R1/4“ IG 42.102 Dichtstopfen M 10 x 1 43.043 Ventile (grün) für APG-Pumpe 41.715 1 O-Ring 16 x 2 13.150 O-Ring 15 x 2 41.716 Dichtstopfen R1/4” mit Bund 42.103 Ausgangsteil (TST) 40.522...
-
Seite 36: Ventilgehäuse Kpl. Ohne Manometer (K2195 Ts)
Ersatzteilliste Kränzle 2160 / 2175 Position Bezeichnung Stck. Bestell-Nr. Steuerkolben kpl. mit Handrad 40.490 Rep.- Satz Druckschaltermechanik 15.009 3 Druckschalter kpl. 41.300 6 73.1 Ventilgehäuse kpl. ohne Manometer (K2160 TS, K2175 TS) 48.050 73.2 Ventilgehäuse kpl. ohne Manometer (K2160 TST, K2175 TST) 48.050 1 73.3 Ventilgehäuse kpl. -
Seite 37: Unloaderventil Und Druckschalter
Unloaderventil und Druckschalter Position Bezeichnung Stck. Bestell-Nr. O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 13.148 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123 Spanstift 14.148... - Seite 38 Ersatzteilliste Kränzle 2160 / 2195 / 2175...
-
Seite 39: Motor
Motor Position Bezeichnung Stck. Bestell-Nr. Ölgehäuse für AP mit Deckel und Dichtung 46.530 2 Rotor mit Motorwelle 43.316 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite 6205 - 2Z 43.317 Motor-Lager Schulterlager 7304 41.027 Öldichtung 25 x 35 x 7 41.024 Lüfterrad BG 90 43.319... -
Seite 40: Antrieb
Antrieb Position Bezeichnung Stck. Bestell-Nr. Gehäuseplatte für 18 mm Plunger 41.020 2 Öldichtung 18 x 28 x 7 41.031 O-Ring Viton 88 x 2 41.021 1 Plungerfeder 41.033 Federdruckscheibe 18 mm 41.034 Plunger 18 mm 41.032 1 Sprengring 18 mm 41.035 Taumelscheibe 12,0°... - Seite 41 Antrieb Position Bezeichnung Stck. Bestell-Nr. Gehäuseplatte für 15 mm Plunger 42.906 Öldichtung 15 x 24 x 7 42.907 O-Ring Viton 88 x 2 41.021 1 Plungerfeder 41.033 Federdruckscheibe 15 mm 42.909 Plunger 15 mm 42.908 Sprengring 15 mm 42.910 Taumelscheibe 14,1° (K2195 TS / TST) 41.028-14,1 Axial-Rillenkugellager 3-teilig 43.486...
- Seite 42 Ersatzteilliste Kränzle 2160 / 2195 / 2175...
-
Seite 43: Schlauchtrommel
Schlauchtrommel Position Bezeichnung Stck. Bestell-Nr. Seitenschale 48.101 Trommelteil 48.102 Knickschutz 40.162 Kunststoffschraube 5,0 x 20 43.018 Antriebswelle 48.104 Lagerklotz links 43.810 Schraube 6,0 x 30 43.423 Lagerklotz rechts 43.811 Verbindungsrohr 48.014 Wasser-Eingangsteil 48.103 O-Ring 6 x 0,8 40.177 Handkurbel 48.108 Schraube M 5 x 14 40.536 Scheibe 5,3... -
Seite 44: Pistole Mit Vario-Jet-Lanze
Pistole mit Vario-Jet-Lanze Position Bezeichnung Stck. Bestell-Nr. Pistolenschale re+li 12.450 Schraube 3,5 x 14 44.525 Reparatursatz M2000 12.454 O-Ring 9,3 x 2,4 13.273 ST 30-Nippel M 22 x 1,5 AG / M 12 x 1 13.363 Rohr 500 lang, bds. M12 x 1 41.527 1 Klemmstück 41.155 2... -
Seite 45: Schmutzkiller Mit Lanze
Schmutzkiller mit Lanze Position Bezeichnung Stck. Bestell-Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 03 41.523 4 Düse 042 41.523 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen 41.526 Rohr 500 mm 2x M 12 x 1 41.527 1 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 13.363 Kappe vorn für Schmutzkiller... -
Seite 46: Schaltplan
Schaltplan Kränzle 2160 / 2195, 230 V, 50 Hz Ein- /Ausschalter mit 14,5 Ampere Überlastschutz Druckschalter Zuleitung über 3 x 1,5 mm Pumpenmotor 230 V / 50 Hz 230 V / 50 Hz... - Seite 47 Schaltplan Kränzle 2175, 400 V, 50 Hz Ein- /Ausschalter mit 11 Ampere Überlastschutz Schütz Druckschalter Zuleitung über CEE 4 x 1,5 mm² 400 V / 50 Hz Pumpenmotor 3 x 400 V / 50 Hz...
- Seite 48 I . K r ä n z l e G m b H E l p k e 9 7 D - 3 3 6 0 5 B i e l e f e l d N a c h d r u c k n u r m i t G e n e h m i g u n g d e r F i r m a K r ä n z l e . S t a n d 2 6 .
