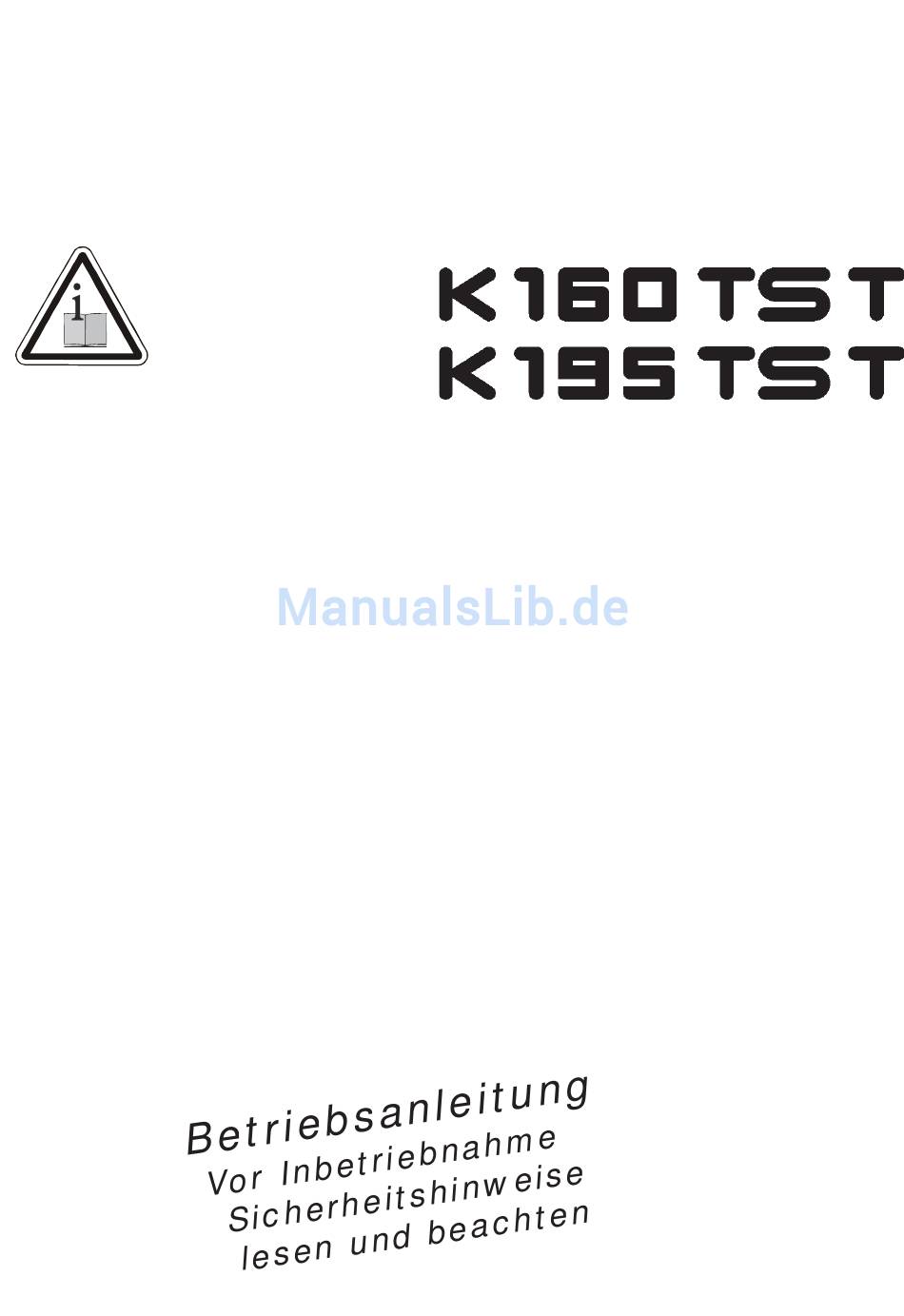

- Seite 1 Hochdruckreiniger...
-
Seite 2: Abtragen Von Alter Farbe

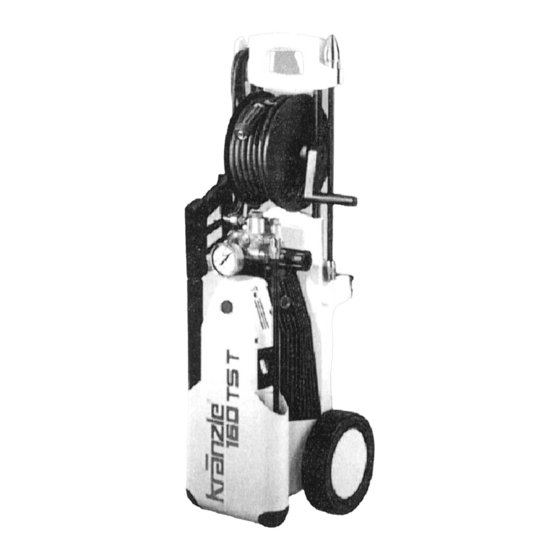

Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Hochdruckreiniger mit integriertem Fahrwerk und integrierter Schlauchtrommel herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Das Gerät hilft Ihnen bei all Ihren Reinigungsarbeiten, z. - Seite 3 Beschreibung Wasser Aufbau 230 V Die KRÄNZLE 160 TS T + 195 TS T - Hochdruckreiniger sind fahrbare Maschinen. Der Aufbau ist aus dem Schema zu ersehen. Funktion 6 Hochdruck-Injektor für Waschmittel (nicht bei K 195 TST) 1 Zulauf Wasseranschluß mit Filter 7 Hochdruckschlauch 2 Ansaugschlauch mit Filterkorb 8 Spritzpistole...
-
Seite 4: Strahlrohr Mit Spritzpistole
Beschreibung Wasser - und Reinigungs - System Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruck- strahl gebildet. -
Seite 5: Motorschutzschalter
Beschreibung Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wieder- holtem Abschalten des Motors durch den Motorschutzschalter Störungs- ursache beseitigen (siehe Seite 6). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. - Seite 6 Beschreibung 230 V Elektroanschluß Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteranschluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzseitig mit 16 A träge abzusichern. KRÄNZLE 160 TS T - 230 Volt 50 Hz KRÄNZLE 195 TS T - 230 Volt 50 Hz...
- Seite 7 Beschreibung Kurzbetriebsanleitung: Ist auf dem Gerät angebracht. Punkt 1-6. Gerät nur waagerecht betreiben ! 1. Hochdruckschlauch mit Spritzpistole und Gerät verschrauben. 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4. Stromanschluß herstellen (bei KRÄNZLE 160 TS T + 195 TS T 230 Volt Wechselstrom).
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Für Rückstoß - Hinweis auf Seite 2! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Unterbodenlanze unbedingt auflegen! Bei der Unterboden- lanze ist darauf zu achten, daß bei gebogenen Spritzlanzen, wie z. B. U-Lanze Nr. - Seite 9 Das haben Sie alles gekauft: 1. Schmutzkiller mit Düse 045 bei K 160 TST Düse 03 bei K 195 TST Sprühlanze mit Regeldüse und Hochdruckdüse 25045 bei K 160 TST Sprühlanze mit Vario-Jet 03 bei K 195 TST 2. Spritzpistole mit Isohandgriff und Verschraubung 3.
-
Seite 10: Gerät Montieren Und Ausrüsten
Gerät montieren und ausrüsten Den Hochdruckreiniger aufstellen. Dann den Kabelbinder vom Sechs- kant an der Schlauchtrommel abzie- hen. Die Schraube aus dem Messingteil dre- hen. Die Kurbel auf den Sechskant stek- ken und mit der Schraube befestigen. Schmutzkiller- aufhängung Schlauchtrommel Köcher mit HD-Schlauch für Pistole... - Seite 11 Inbetriebnahme 1. Gerät umlegen! Stopfen bitte nicht auswechseln ! DAS GERÄT DARF NUR IM LIEGEN BETRIEBEN WERDEN ! 2. Hochdrucklanze mit der Hand- pistole verbinden. Abrollen von der Trommel Verbindung vom Hochdruckschlauch zur Lanze.
- Seite 12 Inbetriebnahme 4. Die Maschine kann wahlweise an die Druckwasserleitung mit kaltem oder bis 60° heißem Wasser ange- schlossen werden. (Siehe Seite 2) Beim Außenansaugen auf sauberes Wasser achten. Der Schlauch- querschnitt muß mindestens 1/2" = 12,7 mm sein (freier Durchgang). Sieb Nr. 1 muß...
-
Seite 13: Reinigungsmittel Ansaugen
Inbetriebnahme Druckverstellung Durch Verdrehen des Hand- rades. Maximaler Druck ist fest eingestellt. Reinigungsmittel ansaugen (nur bei K160 TST) Chemiesieb Nr. 5 in Behälter mit Reini- gungsmittel stecken. Regeldüse Nr. 4 aufdrehen, dann kann der Injektor das Reinigungsmittel ansaugen. Beim Schließen der Regeldüse durch Verdrehen wird die Chemiezufuhr automatisch geschlossen. - Seite 14 Das ist verboten ! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht mit Hochdruck oder Was- serstrahl absprühen! Den Wasserstrahl nicht auf Steckdosen richten!
- Seite 15 Das ist verboten Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen!
-
Seite 16: Weitere Kombinationsmöglichkeiten
Weitere Kombinationsmöglichkeiten Rotierende Waschbürste Best.-Nr. 41.050 1 für K 160 TS T Kanalreinigungsschlauch 10 m - Best.-Nr. 41.058 1 15 m - Best.-Nr. 41.058 Unterbodenlanze neu Best.-Nr. 41.075 1 Sandstrahler Best.-Nr. 41.068 1 Flache Bürste Best.-Nr. 41.073 Schmutzkiller 045 für K160 TST Best.-Nr. - Seite 17 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste 40 cm lang und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Unterbodenreinigung von Autos, Lastzügen und Geräten.
-
Seite 18: Kleine Reparaturen
Kleine Reparaturen - Aus der Düse kommt wenig oder kein Wasser ! Manometer zeigt 10% mehr Druck an als Betriebsdruck ! Drehen Sie dann Wenn der Injektor das Wasser auf. verschmutzt ist, nehmen Sie Gewöhnlich kommt nun ein zuerst den kräftiger Wasserstrahl Schlauch ab ! -
Seite 19: Düse Verstopft
- selbst gemacht ! Düse verstopft ! (bei 160 TST) Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Gewöhnlich kommt jetzt Wenn die Spühlen Sie zuerst den ein kräftiger Lanze Schlauch von nur tropft, Wasser- Rückständen strahl ! frei ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und... - Seite 20 Kleine Reparaturen - Düse verstopft ! (bei 195 TST) Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Gewöhnlich kommt Spühlen Sie zuerst den Wenn die jetzt ein kräftiger Schlauch von Lanze Wasser- Rückständen nur tropft, strahl ! frei ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere...
- Seite 21 - selbst gemacht ! Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der Manometer Hochdruck- wenig oder schlauch...
- Seite 22 Komplettaggregat...
- Seite 23 KRÄNZLE 160 TS T / 195 TS T...
- Seite 24 Ventilgehäuse...
- Seite 25 KRÄNZLE 160 TS T...
-
Seite 26: Unloaderventil Und Druckschalter
Unloaderventil und Druckschalter... - Seite 27 KRÄNZLE 160 TS T / 195 TS T...
- Seite 28 Ventilgehäuse...
- Seite 29 KRÄNZLE 195 TS T...
- Seite 30 Antrieb...
- Seite 31 KRÄNZLE 160 TS T...
- Seite 32 Antrieb...
- Seite 33 KRÄNZLE 195 TS T...
- Seite 34 Wechselstrom - Motor...
- Seite 35 KRÄNZLE 160 TS T / 195 TS T...
- Seite 36 Schlauchtrommel...
- Seite 37 KRÄNZLE 160 TS T / 195 TS T...
-
Seite 38: Pistole Mit Lanze
Pistole mit Lanze... - Seite 39 KRÄNZLE 160 TS T / 195 TS T...
- Seite 40 Schmutzkiller...
- Seite 41 Vario-Jet...
- Seite 42 Schaltplan...
-
Seite 43: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, osind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. b ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung Unfallverhütung Die Maschine ist so ausgerüstet, daß... -
Seite 44: Eg-Konformitätserklärung
Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Hiermit erklären wir, Kränzle 160 T daß die Bauart der Hochdruckreiniger: Kränzle 195 T techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und Maschinenrichtlinie 89/392/EWG deren Änderungen für... - Seite 45 Notizen...
- Seite 46 Notizen...
- Seite 47 Notizen...
- Seite 48 Nachdruck nur mit Genehmigung der Firma Stand 08. 09. 2005...
