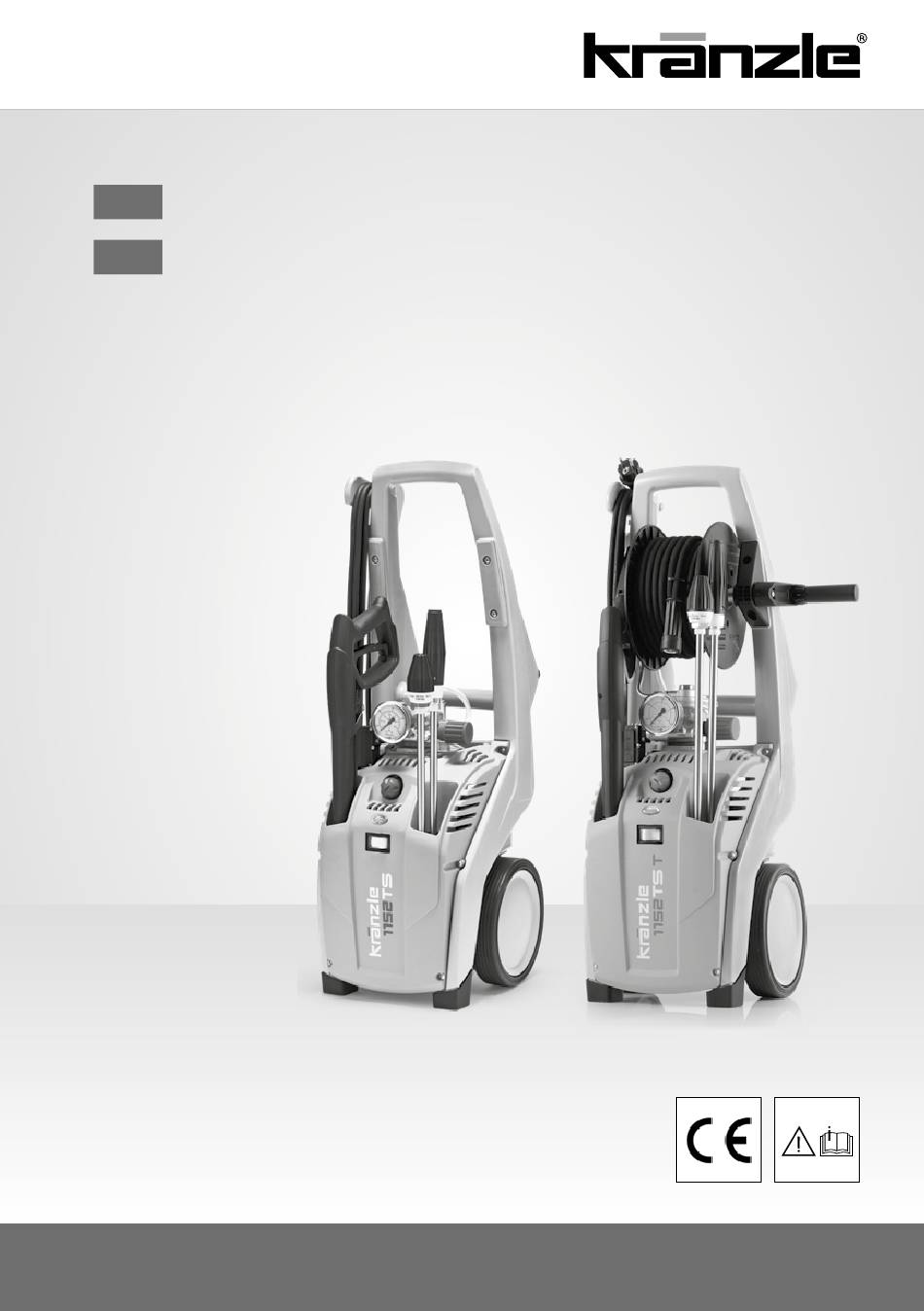

Original-Ersatzteilliste
DE
Spare parts list
EN

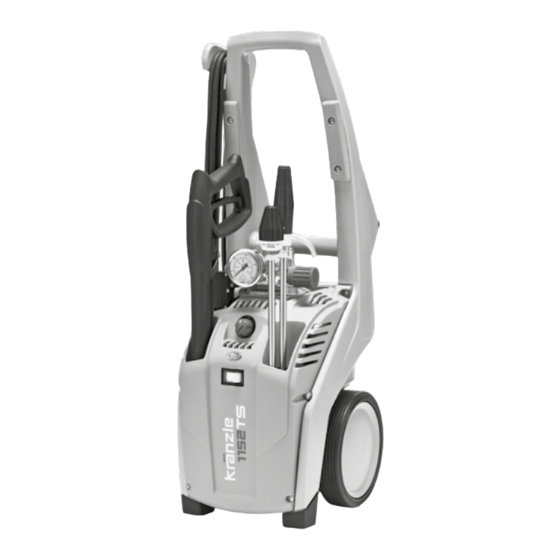

K 1152 TS
K 1152 TST
Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie
beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf.
Please be aware that the spare part list is part of the user manual.
Keep both leaflets for later use or any subsequent owners.
www.kraenzle.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kranzle K 1152 TS
Inhaltszusammenfassung für Kranzle K 1152 TS
- Seite 1 Original-Ersatzteilliste Spare parts list K 1152 TS K 1152 TST Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf. Please be aware that the spare part list is part of the user manual.
-
Seite 2: Technische Daten
Technische Daten Technische Daten K 1152 TS K 1152 TST Arbeitsdruck, stufenlos regelbar 30-130 bar / 3 - 13 MPa 30-130 bar / 3 - 13 MPa Düsengröße Max. zulässiger Überdruck 150 bar / 15 MPa 150 bar / 15 MPa Wasserleistung bei 2.800 U/min 10 l/min... -
Seite 3: Technical Data
Technical data Technical data K 1152 TS K 1152 TST Operating press. fully adjustable 30-130 bar / 3 - 13 MPa 30-130 bar / 3 - 13 MPa Nozzle size Permissible overpressure 150 bar / 15 MPa/ 2175 PSI 150 bar / 15 MPa/ 2175 PSI Water output at 2.800 r.p.m 10 l/min... -
Seite 4: Schaltplan Wiring Diagram
Schaltplan Wiring diagram Schaltplan K 1152 TS / K 1152 TST 230 V 1~/50 Hz C: 40 µF Klemmleiste Weber-Unimat WT 22 - 551 8,5 A Überstromauslöser Motor-Stator... - Seite 5 Notizen Notes...
- Seite 6 Ersatzteilliste Komplettaggregat Spare parts list complete assembly K 1152 TS...
-
Seite 7: Ersatzteilliste Komplettaggregat Spare Parts List Complete Assembly
Ersatzteilliste Komplettaggregat Spare parts list complete assembly Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Fahrgestell 49.000 Frontplatte „ K 1152 TS“ 49.007 3 Versteifungsplatte 49.008 Kunststoff schraube 6,0 x 30 43.423 Kabeltrompete 49.003 44.538 Radkappe 46.011 Scheibe 40 x 6 x 1,5 (Stahl) 45.216 7... - Seite 8 Ersatzteilliste Komplettaggregat Spare parts list complete assembly K 1152 TST...
- Seite 9 Ersatzteilliste Komplettaggregat Spare parts list complete assembly Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Fahrgestell 49.000 Frontplatte „ K 1152 TST“ 49.007 1 Versteifungsplatte 49.008 Kunststoff schraube 6,0 x 30 43.423 Kabeltrompete 49.003 44.538 Radkappe 46.011 Scheibe 40 x 6 x 1,5 (Stahl) 45.216 7 Kunststoff senkschraube 5,0 x 20 45.421 1...
- Seite 10 Ersatzteilliste Motor Spare parts list motor K 1152 TS / K 1152 TST...
-
Seite 11: Ersatzteilliste Motor Spare Parts List Motor
Ersatzteilliste Motor Spare parts list motor Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Ölgehäuse mit Dichtung, Deckel 44.501 3 Öldichtung, Schulterlager Motorgehäuse mit Stator 23.002 4 Motorwelle mit Rotor 43.024 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite Z-Lager 43.025 Motor-Lager A-Seite Schulterl. - Seite 12 Getriebeteil Transmission K 1152 TS / K 1152 TST...
- Seite 13 Getriebeteil Transmission Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Gehäuseplatte 43.003 Öldichtung 14 x 24 x 7 41.631 O-Ring 83 x 2 43.039 Plungerfeder 43.040 Federdruckscheibe 14 mm 43.041 Plunger 14 mm AZ-L 49.021 Sprengring 14 mm 41.635 Taumelscheibe 9,25° 41.028-9,25 Axial-Rillenkugellager 3-teilig 43.486...
- Seite 14 Ersatzteilliste Unloaderv./ Druckschalter Spare parts list unloader v./ pressure s. K 1152 TS / K 1152 TST Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Steuerkolben kpl. m. Handrad 44.532 1 Rep.-Satz Druckschaltermechanik 15.009 3 Druckschalter kpl. ohne Mechanik 49.054 73.1...
- Seite 15 Ersatzteilliste Unloaderv./ Druckschalter Spare parts list unloader v./ pressure s. Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. O-Ring 12 x 2 15.005 1 O-Ring 11 x 1,5 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Anlaufentlastungsventil 49.041 1 Edelstahlfeder 49.042 Verschlussschraube 49.043 Steuerkolben 6 mm für AZ mit Dichtungen 44.532 Parbaks für Kolben 14 mm...
- Seite 16 Ersatzteilliste Ventilgehäuse Spare parts list valve housing K 1152 TS 28.1...
-
Seite 17: Ersatzteilliste Ventilgehäuse Spare Parts List Valve Housing
Ersatzteilliste Ventilgehäuse Spare parts list valve housing Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Ventilgehäuse 49.026 1 Ventilstopfen 41.011 Ventilstopfen mit R1/4“ IG 41.011 1 Ventile (rot) 41.612 Dichtstopfen M 8 x 1 13.158 Dichtstopfen M 10 x 1 43.043 O-Ring 12 x 2 15.005 1... - Seite 18 Ersatzteilliste Ventilgehäuse Spare parts list valve housing K 1152 TST 28.1 35.1...
- Seite 19 Ersatzteilliste Ventilgehäuse Spare parts list valve housing Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Ventilgehäuse 49.026 Ventilstopfen 41.011 Ventilstopfen mit R1/4“ IG 41.011 1 Ventile (rot) 41.612 Dichtstopfen M 8 x 1 13.158 Dichtstopfen M 10 x 1 43.043 O-Ring 12 x 2 15.005 1 O-Ring 11 x 1,5...
- Seite 20 Ersatzteilliste Schlauchtrommel Spare parts list hose drum K 1152 TST...
-
Seite 21: Ersatzteilliste Schlauchtrommel Spare Parts List Hose Drum
Ersatzteilliste Schlauchtrommel Spare parts list hose drum Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Seitenschale 48.101 Trommelteil 48.102 Knickschutz 40.162 Kunststoff schraube 5,0 x 20 43.018 Antriebswelle 48.104 1 Lagerklotz links 43.810 Schraube 6,0 x 30 43.423 Lagerklotz rechts 43.811 Verbindungsrohr 49.014... - Seite 22 Ersatzteilliste Lanze und Pistole Spare parts list gun with lance K 1152 TS / K 1152 TST Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Pistolenschale re+li 12450 Schraube 3,5 x 14 44525 Reparatursatz M2000 12454 O-Ring 11,0 x 4,0...
-
Seite 23: Ersatzteilliste Schmutzkiller Spare Parts List Dirtkiller
Ersatzteilliste Schmutzkiller Spare parts list dirtkiller K 1152 TS / K 1152 TST Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Sprühkörper 41.520 O-Ring 6,86 x 1,78 41.521 Düsensitz 41.522 Düse 042 41.523 Stabilisator 41.524 O-Ring 16 x 2 13.150 Sprühstopfen... - Seite 24 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
