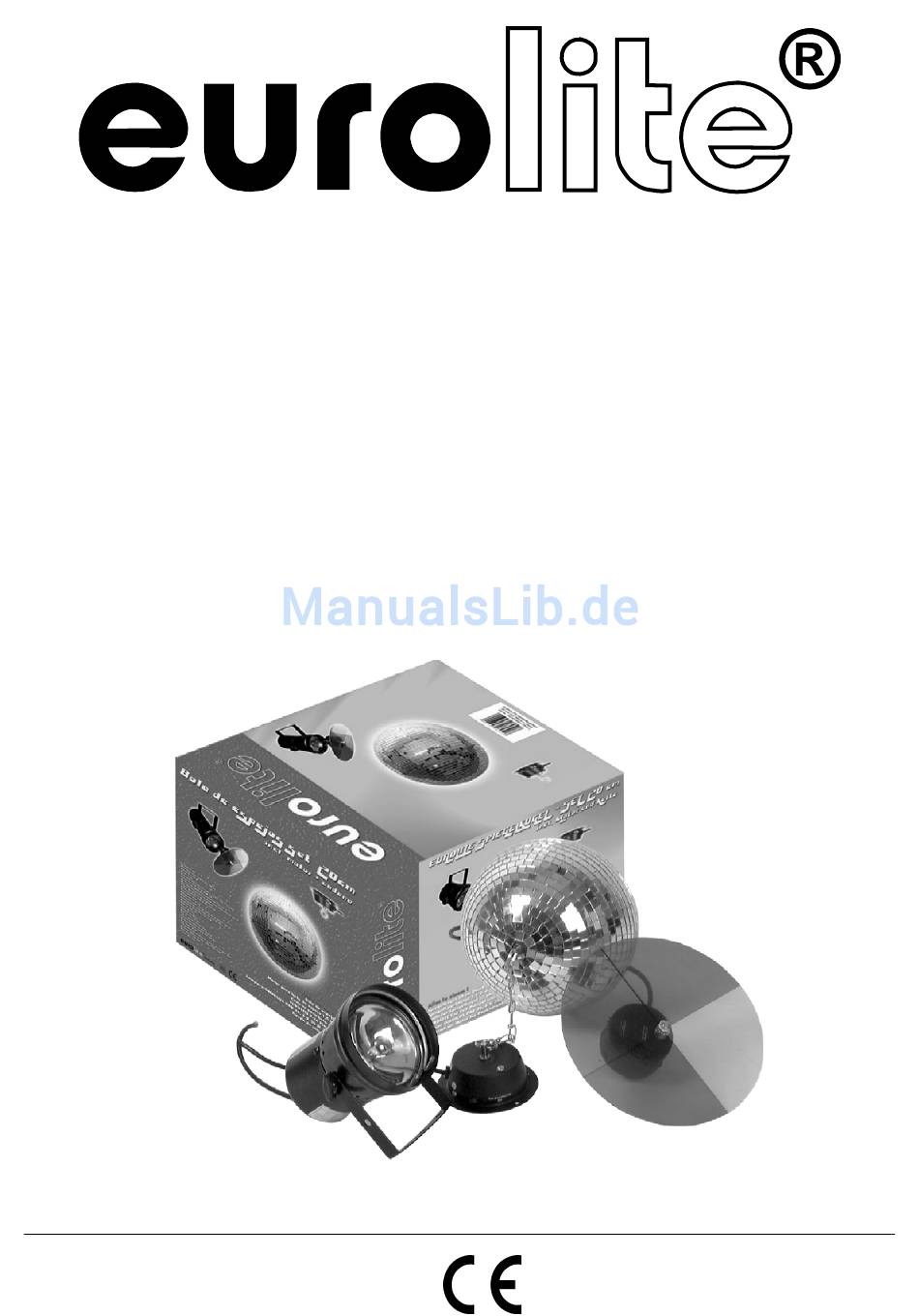

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL Mirror Ball Set 20cm © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 50101855 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00056204.DOC, Version 3.1... -
Seite 3: Einführung
Lieferumfang Spiegelkugel 20 cm Durchmesser Spiegelkugelmotor MD-1015 Kette für Spiegelkugel 33 cm EUROLITE T-36 Pinspot, schwarz Lampe OMNILUX PAR 36, 6 V/30 W, 200 h, VNSP Farbrad mit Motor für Punktstrahler T-36 Bedienungsanleitung Nehmen Sie die einzelnen Teile des Sets aus der Verpackung. - Seite 4 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Seite 5: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Seite 6: Installation
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. - Seite 7 Vorgehensweise: Schritt 1: Drücken Sie den Lampenklemmring im Pinspot zusammen und entnehmen Sie ihn aus dem Gehäuse. Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Pinspot und lösen Sie die Kabel. Schritt 3: Lösen Sie die zwei Schrauben an der neuen 6 V/30 W PAR-36 Lampe mit einem Schraubendreher.
- Seite 8 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Pinspots. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Installation Des Spiegelkugelmotors Und Der Spiegelkugel
Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! - Seite 10 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und der Spiegelkugel. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 11: Anschluss Ans Netz
Überprüfen Sie in regelmäßigen Abständen, ob sich der Schlüsselring oder Kettenglieder der Kette Verformungen aufweisen. In einem solchen Fall hängen Sie die Spiegelkugel bitte sofort ab. Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International... - Seite 12 Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste.
-
Seite 13: Technische Daten
Zubehör: Best.-Nr. OMNILUX PAR-36 6,4V/30W G53 VNSP 200h 88061005 OMNILUX PAR-36 6,4V/30W G53 WFL 300h 88061205 Standplatte für Pinspot, schwarz 50800440 EUROLITE TH-52S Theaterhaken,schwarz 58000643 Sicherungsseil AG-5 3x600mm bis 5kg 58010360 Spiegelkugelmotor: Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: Max. -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE Mirror Ball Set 20cm. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 15 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Seite 16: Operating Determinations
Caution: During the operation, the housing becomes very hot. Do not switch the device on and off in short intervals as this would reduce the lamp’s life. HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. -
Seite 17: Installation
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the Pinspot. Always fix the Pinspot with an appropriate safety-rope. The maximum ambient temperature T must never be exceeded. Operate the device only after having become familiar with its functions. Do not permit operation by persons not qualified for operating the device. - Seite 18 Mounting the color-wheel Step 1: Unscrew the nut and the first tooth ring from the fixation axle of the color-wheel motor. Step 2: Remove the foil of the color-wheel. Step 3: Slip the color-wheel onto the fixation axle of the motor. Step 4: Slip the tooth ring first and then the nut onto the fixation axle.
- Seite 19 DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the Pinspot with the mounting-bracket to your trussing system using an appropriate clamp. 1. Trussing 2.
- Seite 20 DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! Installation of the mirror ball motor and the mirror ball DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the mirror ball has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
-
Seite 21: Connection With The Mains
The durability of the installation depends very much on the material used at the installation area (building material) such as wood, concrete, gas concrete, brick etc. This is why the fixing material must be chosen to suit the wall material. Always ask a specialist for the correct plug/screw combination indicating the maximum load and the building material. -
Seite 22: Operation
OPERATION After you connected the devices to the mains, they start running. The lamp begins to burn and the color- wheel rotates at 4 RPM. If the light beam is directed towards the rotating mirror ball, a beautiful and alternating effect is created. CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. -
Seite 23: Technical Specifications
OMNILUX PAR-36 6,4V/30W G53 VNSP 200h 88061005 OMNILUX PAR-36 6,4V/30W G53 WFL 300h 88061205 Stand for Pinspot, black 50800440 EUROLITE TH-52S Theatre hook, black 58000643 Safety bond AG-5 3x600mm up to 5kg 58010360 Mirror ball motor: Power supply: 230 V AC, 50 Hz ~...
