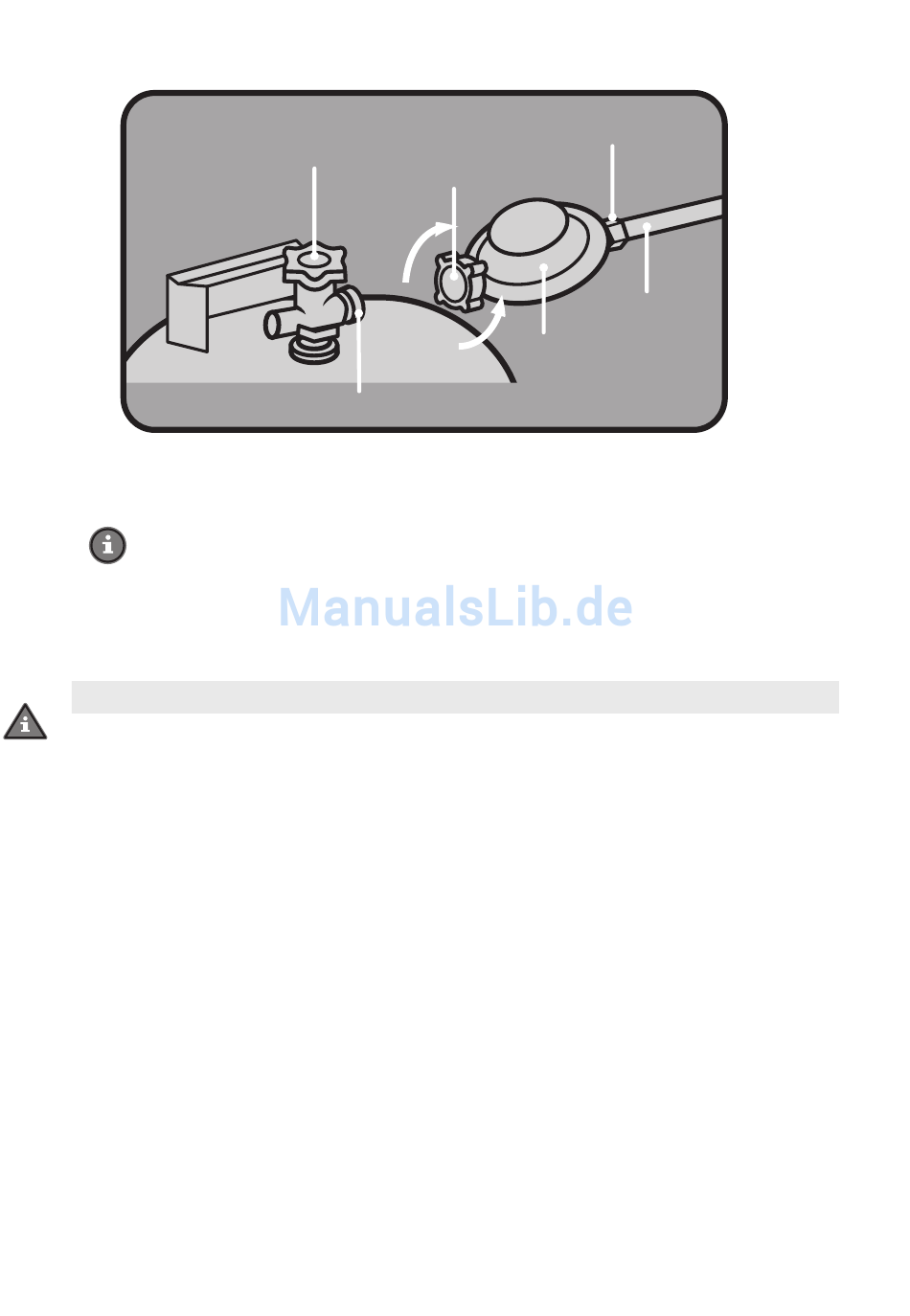

Abb. 1: Montage des Druckreglers (exemplarisch)
Der Druckregler ist mit einer doppelten Überdrucksicherung und thermisch auslösendem
Absperrventil ausgestattet. Das Sicherheitsabblaseventil gibt die im Sicherheits-
raum des Druckminderers vorhandene Luft ab, somit wird der Gasdurchlass
gesperrt. Erst wenn der Eingangsdruck kleiner als 16 bar wird, ist der Gasdurch-
laß mit 50 mbar Druck gewährleistet.
7
3.4.2 Prüfung der Dichtheit
Sowohl bei der ersten Inbetriebnahme als auch nach längerer Heizpause muss nach
erfolgter Montage des Druckreglers unbedingt eine Dichtheitsprüfung vorgenommen wer-
den. Auch während der Heizperiode muss regelmäßig eine Dichtheitsprüfung durchgeführt
werden. Prüfen Sie sämtliche gasführenden Komponenten spätestens wenn Sie die Gasfla-
sche austauschen.
1. Öffnen Sie den Gashahn an der Gasflasche mit Linksdrehung.
2. Bringen Sie den manuell beweglichen, roten Zeiger des Manometers mit dem Zeiger,
8
der den Flaschendruck anzeigt, zur Deckung.
3. Schließen Sie den Gashahn an der Gasflasche durch Rechtsdrehung.
9
4. Warten Sie 10 Minuten und prüfen Sie dann die Zeigerposition des Manometers. Fällt
der Zeiger, der den Flaschendruck anzeigt, auf Null ist eine Komponente undicht. Das
16
Gerät darf nicht in Betrieb genommen werden.
15
(4) Gashahn
(1) Verbindungsmutter
(3) Gashahngewinde (mit Dichtung)
6a - 6d
5
13 14
(6) Druckregler-Ausgangsgewinde
(2) Druckregler
4
12
10
14/28
(5) Gasschlauch
