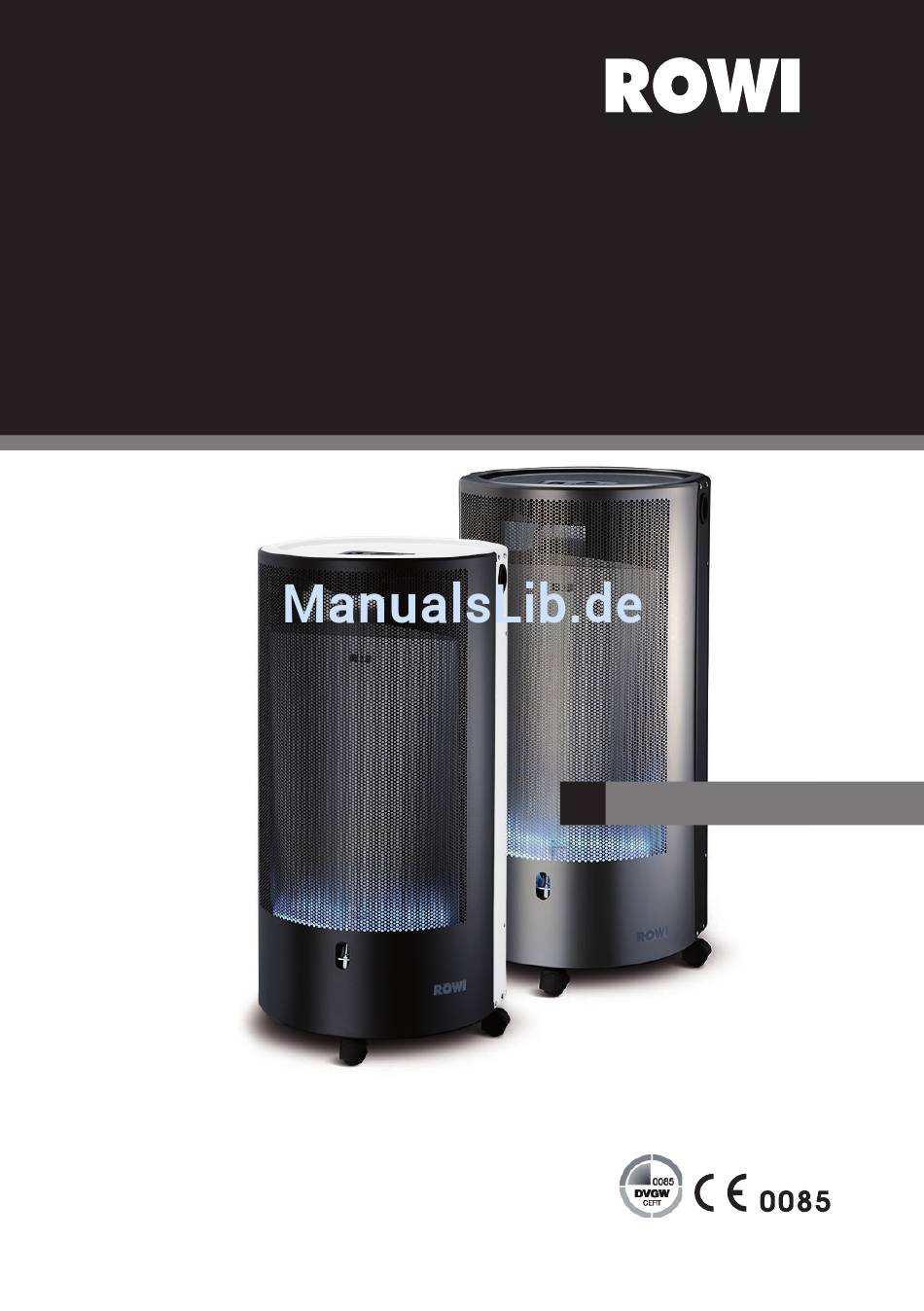

- Seite 1 1 03 02 0026, 1 03 02 0027, 1 03 02 0028, 1 03 02 0031, 1 03 02 0062, 1 03 02 0063, 1 03 02 0064, 1 03 02 0065, 1 03 02 0070, 1 03 02 0071...
- Seite 2 Bitte beachten Sie folgende Sicherheitshinweise: Nur bei ausreichender Belüftung betreiben! Lesen Sie die Betriebsanleitung vor der Inbe- triebnahme. Das Gerät muss in Übereinstim- mung mit den anerkannten Regelungen aufge- stellt werden. 2/28...
-
Seite 3: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gas-Heizofens erlauben. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 2.8.1 Allgemeine Sicherheitshinweise 2.8.2 Spezifische Sicherheitshinweise 2.8.3 Verhaltensregeln bei Gasgeruch Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Montage und Installation 3.4.1 Montage des Druckreglers... - Seite 5 Gewährleistung Umfang Abwicklung Ersatz- und Ausstattungsteile Geräte ohne Thermostat Geräte mit Thermostat Entsorgung 5/28...
-
Seite 6: Konformitätserklärung
1 03 02 0026, 1 03 02 0027, 1 03 02 0028, 1 03 02 0031, 1 03 02 0062, 1 03 02 0063, 1 03 02 0064, 1 03 02 0065, 1 03 02 0070, 1 03 02 0071 Einschlägige EG-Richtlinien:... -
Seite 7: Produktbeschreibung

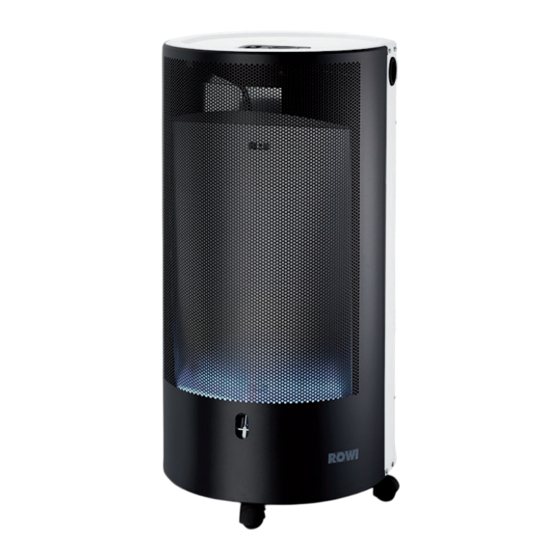

Produktbeschreibung Allgemeines Die Gas-Heizöfen der Pure-Serie überzeugen durch ihre starke Heizleistung bei niedrigem Verbrauch. Eine konstante Wärmeverteilung führt zu einem effizienten Energieeinsatz und gleichzeitig zu weniger Schadstoffemission. Damit tragen auch Sie zu einem verantwor- tungsbewussten Umgang mit unserer Umwelt bei. Typenschild und Kurzanweisung Das Typenschild der Geräte sowie eine Kurzanweisung mit den wichtigsten Hinweisen und Arbeitsschritten finden auf der Innenseite der Gehäusetür. -
Seite 8: Produktsicherheit
Produktsicherheit Um bereits im Vorfeld mögliche Gefahren so weit wie möglich auszuschließen, wurden vom Hersteller folgende Sicherheitsinstallationen vorgenommen: P Thermoelement Ein Thermoelement verhindert ungewolltes Ausströmen von ungesichertem Gas. Solange die Wächterflamme das Thermoelement erhitzt, ist der Gasdurchlass offen. Sobald die Wächterflamme erlischt, wird der Gasfluss innerhalb von 60 Sekunden unterbrochen. -
Seite 9: Untersagte Anwendungsbereiche
PURE MODELLE Ohne Thermostat Mit Thermostat Heizstufen stufenlos (MIN: 2,0 kW / MAX: 4,2 kW) (zwischen 2,5 - 4,2 kW) Gasverbrauch 140 g/h (bei 2000 W) 181 g/h (bei 2500 W) 305 g/h (bei 4200 W) 305 g/h (bei 4200 W) Tab. - Seite 10 Niemals unbeaufsichtigt betreiben. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
-
Seite 11: Spezifische Sicherheitshinweise
2.8.2 Spezifische Sicherheitshinweise Die Verwendung des Gas-Heizofens in Wohn- und Gewerberäumen mit dem Druckregler Typ F1-t ist nur in Deutschland erforderlich! Alle Geräte der Serie "PURE" sind bereits ab Werk mit den Druckreglern des Typs F1-t ausgestattet. Gas-Heizöfen ohne integrierten Druckregler nach Typ F1-t müssen für die Nutzung in Wohn- und Gewerberäumen entspre- chend nachgerüstet werden (HGD 1/2 D, Art.-Nr.: 3 03 02 0002)! Beachten Sie unbedingt die folgenden Aufstellbedingungen:... -
Seite 12: Verhaltensregeln Bei Gasgeruch
P Achten Sie bei der Installation der Gasflasche darauf, dass der Gasschlauch nicht verdreht bzw. geknickt wird. P Überprüfen Sie vor jedem Gebrauch den Heizofen auf dessen einwandfreien Zustand. Achten Sie besonders auf die Schlauchleitung und die Verschraubungen. P Das Frontgitter dient zur Verhütung von Brandgefahr und Verbrennungen. Daher darf kein Teil des Schutzgitters entfernt werden. -
Seite 13: Montage Und Installation
P Handelsübliche Propan-/Butangasflasche mit 5 kg- oder 11 kg-Füllgewicht. Wechseln Sie den Druckregler und den Gasschlauch nach 10 Jahren ab Herstelldatum aus. Das Herstelldatum ist auf dem Druckregler sichtbar eingeprägt und auf dem Gasschlauch aufgedruckt. Verwenden Sie hierfür nur ROWI Original-Ersatzteile Montage und Installation 3.4.1 Montage des Druckreglers... -
Seite 14: Prüfung Der Dichtheit
(6) Druckregler-Ausgangsgewinde (4) Gashahn (1) Verbindungsmutter (5) Gasschlauch (2) Druckregler (3) Gashahngewinde (mit Dichtung) Abb. 1: Montage des Druckreglers (exemplarisch) Der Druckregler ist mit einer doppelten Überdrucksicherung und thermisch auslösendem Absperrventil ausgestattet. Das Sicherheitsabblaseventil gibt die im Sicherheits- raum des Druckminderers vorhandene Luft ab, somit wird der Gasdurchlass gesperrt. -
Seite 15: Suche Nach Undichtheit
4. Wiederholen Sie die Schritte 1 – 3. Prüfen Sie, ob die Undichtheit behoben werden konnte. Sollten Sie nach wie vor eine Undichtheit feststellen, muss der Gasschlauch samt Druckregler ausgetauscht werden. Wenden Sie sich in diesem Fall an das ROWI Service- Center (siehe Kapitel 6). -
Seite 16: Betriebsanleitung
Stellen Sie sicher, dass der Gasschlauch genügend Raum hat und somit keine Knicke auf weist. Der Gasschlauch darf nicht unter Spannung bzw. unter Zug stehen. 2. Schließen Sie die Hintertür mit Hilfe der Grifföffnung. Abb. 3: Installation der Gasflasche Betriebsanleitung Inbetriebnahme und Bedienung Nach Durchführung der erforderlichen Prüfungen und Installation der Gasflasche (siehe Kapitel 3.4.2 –... - Seite 17 b) Die Flamme sitzt bereits bei der ersten Zündung direkt auf dem Rohr (siehe Abb. 4b) und brennt somit korrekt. Halten Sie den Startknopf ca. 15 Sekunden lang gedrückt, damit sich das Thermoelement erhitzen kann. FALSCH RICHTIG Zündung der Flamme Gesenkte Flamme (Luftspalt zwischen Rohr (Luftspalt zwischen...
-
Seite 18: Temperatur-Einstellung
Temperatur-Einstellung (nur Geräte mit Thermostat) Ist Ihr Gas-Heizofen mit einem Thermostat ausgestattet, können Sie mit Hilfe des Temperaturreglers (siehe Abb. 5) die am Thermostat gefühlte Temperatur (=Thermostat- Temperatur) festlegen. Beachten Sie hierbei, dass die am Thermostat gefühlte Temperatur und die Raumtemperatur nicht exakt übereinstimmen. Abhängig von den jeweiligen Umgebungsbedingungen (z. -
Seite 19: Lagerung
Beachten Sie beim Austausch der Gasflasche unbedingt auch die Sicherheitshinweise. Um eine leere Gasflasche zu ersetzen, gehen Sie bitte wie folgt vor: 1. Öffnen Sie die Tür an der Rückwand. 2. Stellen Sie sicher, dass der Gashahn an der Gasflasche geschlossen ist. 3. -
Seite 20: Reinigung Und Instandhaltung
Tauschen Sie den Gasschlauch samt Druckregler aus, wenn Sie bei der Überprüfung Beschädigungen festgestellt haben. P Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 7). 20/28... -
Seite 21: Fehlersuche Und Reparatur
Tab. 4: Fehlerdiagnose Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 6.2 - 6.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 22: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. - Seite 23 Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
-
Seite 24: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Pure-Modelle ohne Thermostat Abb. 6a: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Rückwand 4 03 02 0001 (*Ausführung Creme oder Inox) Elektronische Piezozündung 4 03 02 0002 AAA Batterien (*Verschleißteil) Gashahn-Halterung 4 03 02 0004 Gashahn 4 03 02 0006 Deckel 4 03 02 0008 (*Ausführung Creme oder Inox) -
Seite 25: Pure-Modelle Mit Thermostat
Handgriff 4 03 02 0015 Gehäuseboden 4 03 02 0016 Radsatz 4 03 02 0017 Gasleitung (zum Brenner) 4 03 02 0018 Gasleitung (zur Wächtereinheit) 4 03 02 0020 Brennereinheit 4 03 02 0022 Wächtereinheit 4 03 02 0023 Pure-Modelle mit Thermostat Abb. -
Seite 26: Geräte Mit Thermostat
Bitte geben Sie bei Ihrer Ersatzteilbestellung stets die Artikelnummer Ihres Gerätes und die Ersatz- bzw. Ausstattungsteilnummer an, damit wir Ihr Gerät zuordnen können. Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. - Seite 27 [ Notizen ] 27/28...
