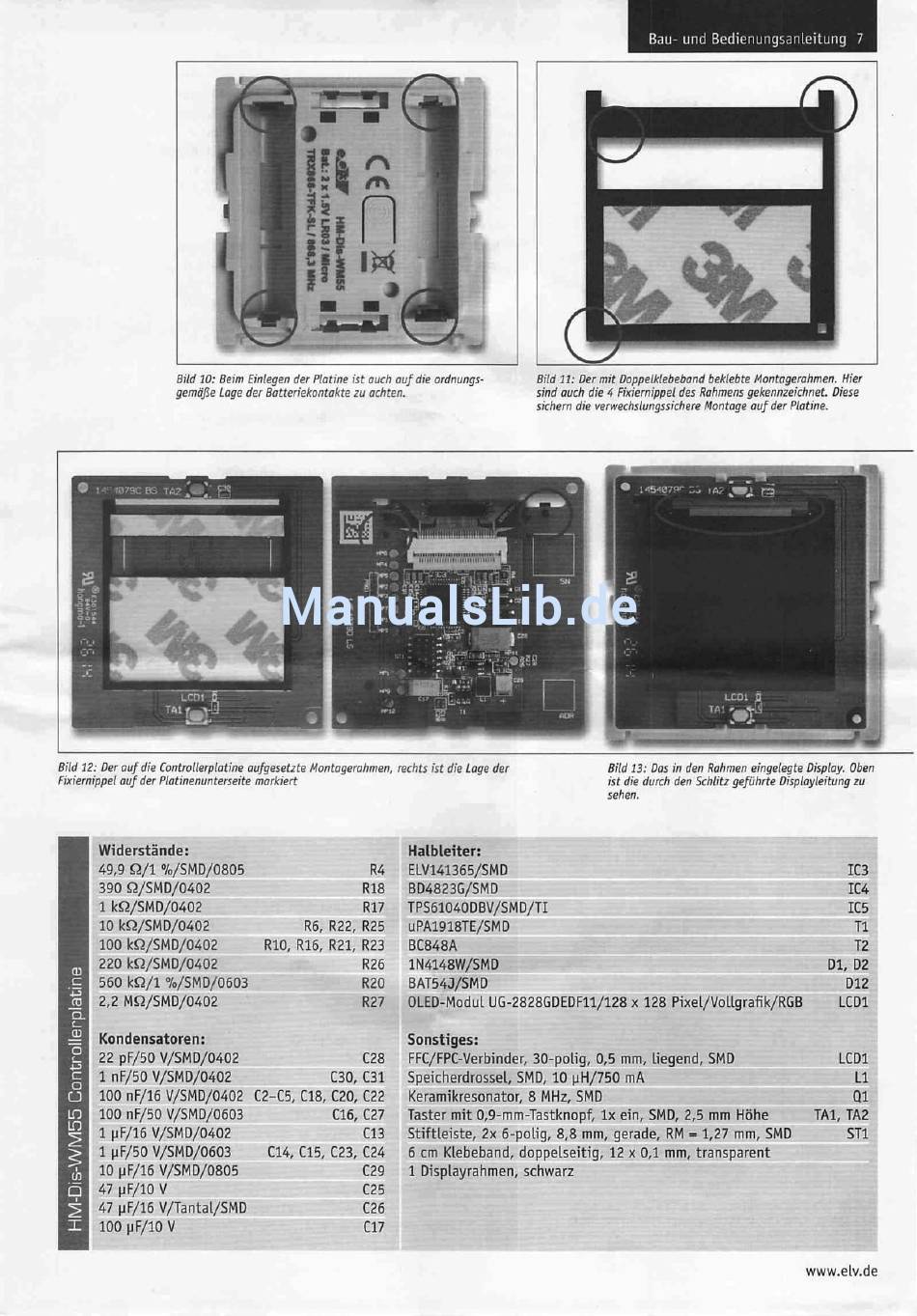

Bau- und Bedienungsanleitung 7
n
Bild 10: Beim Einlegen der Platine ist auch auf die ordnungs-
gemäße Lage der Batteriekontakte zu achten.
Bild 11: Der mit Doppelklebeband beklebte Montagerahmen. Hier
sind auch die 4 Fixiernippel des Rahmens gekennzeichnet. Diese
sichern die verwechslungssichere Montage auf der Platine.
45407Q'- - ; , ,
ö ?
379C BS TA.? ,^. . 'f
J
<
Bild 12: Der auf die Controllerplatine aufgesetzte Montagerahmen, rechts ist die Lage der
Fixiernippel auf der Platinenunterseite markiert
Bild 13: Das in den Rahmen eingelegte Display. Oben
ist die durch den Schlitz geführte Displayleitung zu
sehen.
Widerstände:
49,9 £3/1 VSMD/0805
390 Q/SMD/0402
1 kQ/SMD/0402
10 kQ/SM D/0402
100 kQ/SMD/0402
220 kQ/SMD/0402
560 kQ/1 %/SMD/0603
2,2 MQ/SMD/0402
Kondensatoren:
22 pF/50 V/SMD/0402
1 nF/50 V/SMD/0402
100 nF/16 V/SMD/0402
100 nF/50 V/SMD/0603
1 uF/16 V/SMD/0402
1 uF/50 V/SMD/0603
10 uF/16 V/SM D/0805
47 uF/10 V
47 uF/16 V/Tantal/SMD
100 uF/10 V
R4
R18
R17
R6, R22, R25
RIO, R16, R21, R23
R26
R20
R27
C28
C30, C31
C2-C5, C18, C20, C22
C16, C27
C13
C14, C15, C23, C24
C29
C25
C26
C17
Halbleiter:
ELV141365/SMD
BD4823G/SMD
TPS61040DBV/SMD/TI
UPA1918TE/SMD
BC848A
1N4148W/SMD
BAT54J/SMD
OLED-Modul UG-2828GDEDF11/128 x 128 Pixel/Vollgrafik/RGB
Sonstiges:
FFC/FPC-Verbinder, 30-polig, 0,5 mm, liegend, SMD
Speicherdrossel, SMD, 10 pH/750 mA
Keramikresonator, 8 MHz, SMD
Taster mit 0,9-mm-Tastknopf, lx ein, SMD, 2,5 mm Höhe
Stiftleiste, 2x 6-polig, 8,8 mm, gerade, RM = 1,27 mm, SMD
6 cm Klebeband, doppelseitig, 12 x 0,1 mm, transparent
1 Displayrahmen, schwarz
IC3
IC4
IC5
Tl
T2
Dl, D2
D12
LCD1
LCD1
LI
Ql
TAI, TA2
ST1
www.elv.de
