Bau- und Bedienungsanleitung 5
Montageplatte
Wippe
Doppelseitiges Klebeband
Rahmen
Gehause-Ruckteil
\ ©
*SL
Funkplatine
Controllerplatine
Displayscheibe

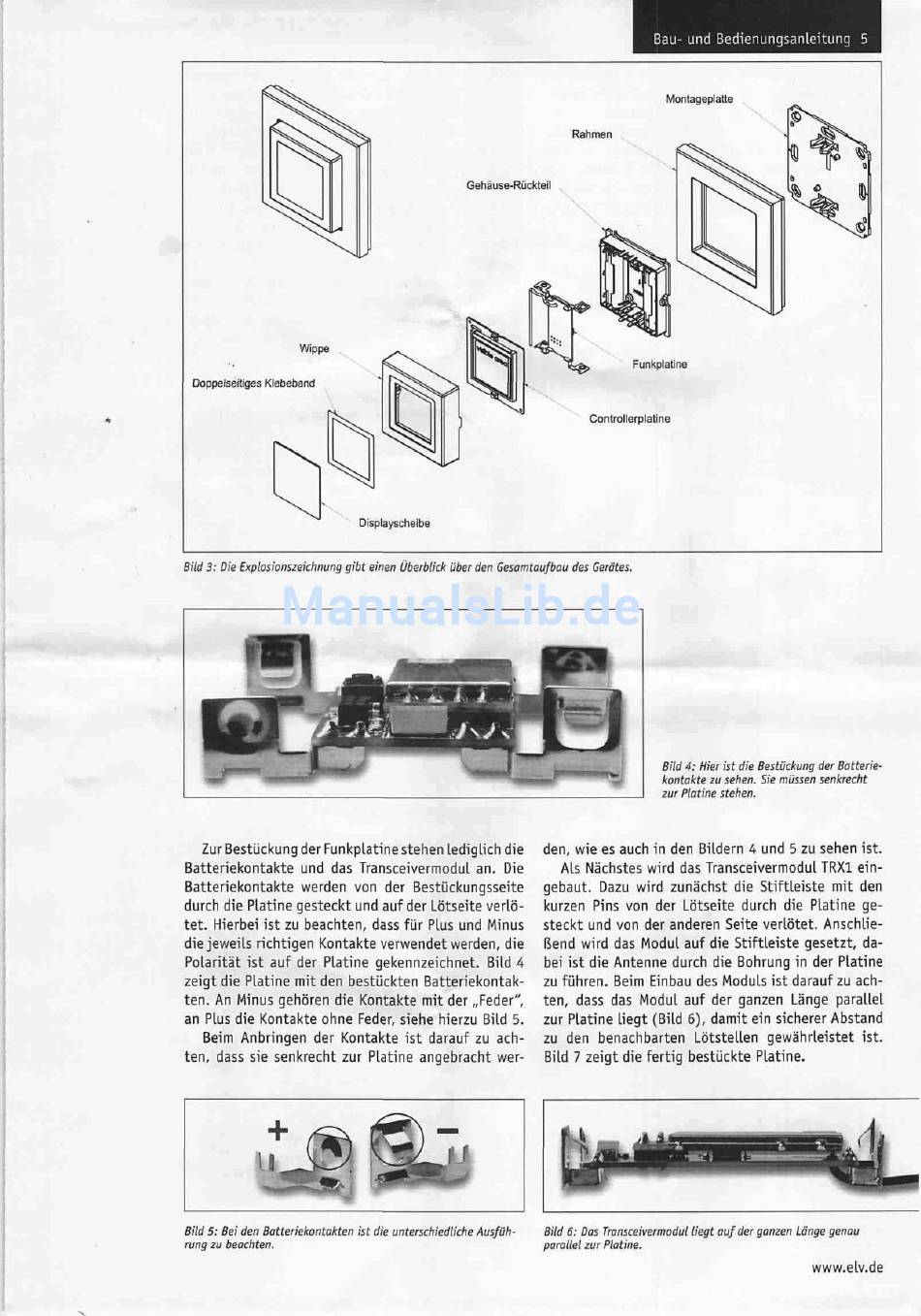

Bild 3: Die Explosionszeichnung gibt einen Überblick über den Oesamtaufbou des Gerätes.
Bild 4: Hier ist die Bestückung der Batterie-
kontakte zu sehen. Sie müssen senkrecht
zur Platine stehen.
Zur Bestückung der Funkplatine stehen lediglich die
Batteriekontakte und das Transceivermodul an. Die
Batteriekontakte werden von der Bestückungsseite
durch die Platine gesteckt und auf der Lötseite verlö-
tet. Hierbei ist zu beachten, dass für Plus und Minus
die jeweils richtigen Kontakte verwendet werden, die
Polarität ist auf der Platine gekennzeichnet. Bild 4
zeigt die Platine mit den bestückten Batteriekontak-
ten. An Minus gehören die Kontakte mit der „Feder",
an Plus die Kontakte ohne Feder, siehe hierzu Bild 5.
Beim Anbringen der Kontakte ist darauf zu ach-
ten, dass sie senkrecht zur Platine angebracht wer-
den, wie es auch in den Bildern 4 und 5 zu sehen ist.
Als Nächstes wird das Transceivermodul TRX1 ein-
gebaut. Dazu wird zunächst die Stiftleiste mit den
kurzen Pins von der Lötseite durch die Platine ge-
steckt und von der anderen Seite verlötet. Anschlie-
ßend wird das Modul auf die Stiftleiste gesetzt, da-
bei ist die Antenne durch die Bohrung in der Platine
zu führen. Beim Einbau des Moduls ist darauf zu ach-
ten, dass das Modul auf der ganzen Länge parallel
zur Platine liegt (Bild 6), damit ein sicherer Abstand
zu den benachbarten Lötstellen gewährleistet ist.
Bild 7 zeigt die fertig bestückte Platine.
Bild 5: Bei den Batteriekontakten ist die unterschiedliche Ausfüh-
rung zu beachten.
Bild 6: Das Transceivermodul liegt auf der ganzen Länge genau
parallel zur Platine.
www.elv.de
