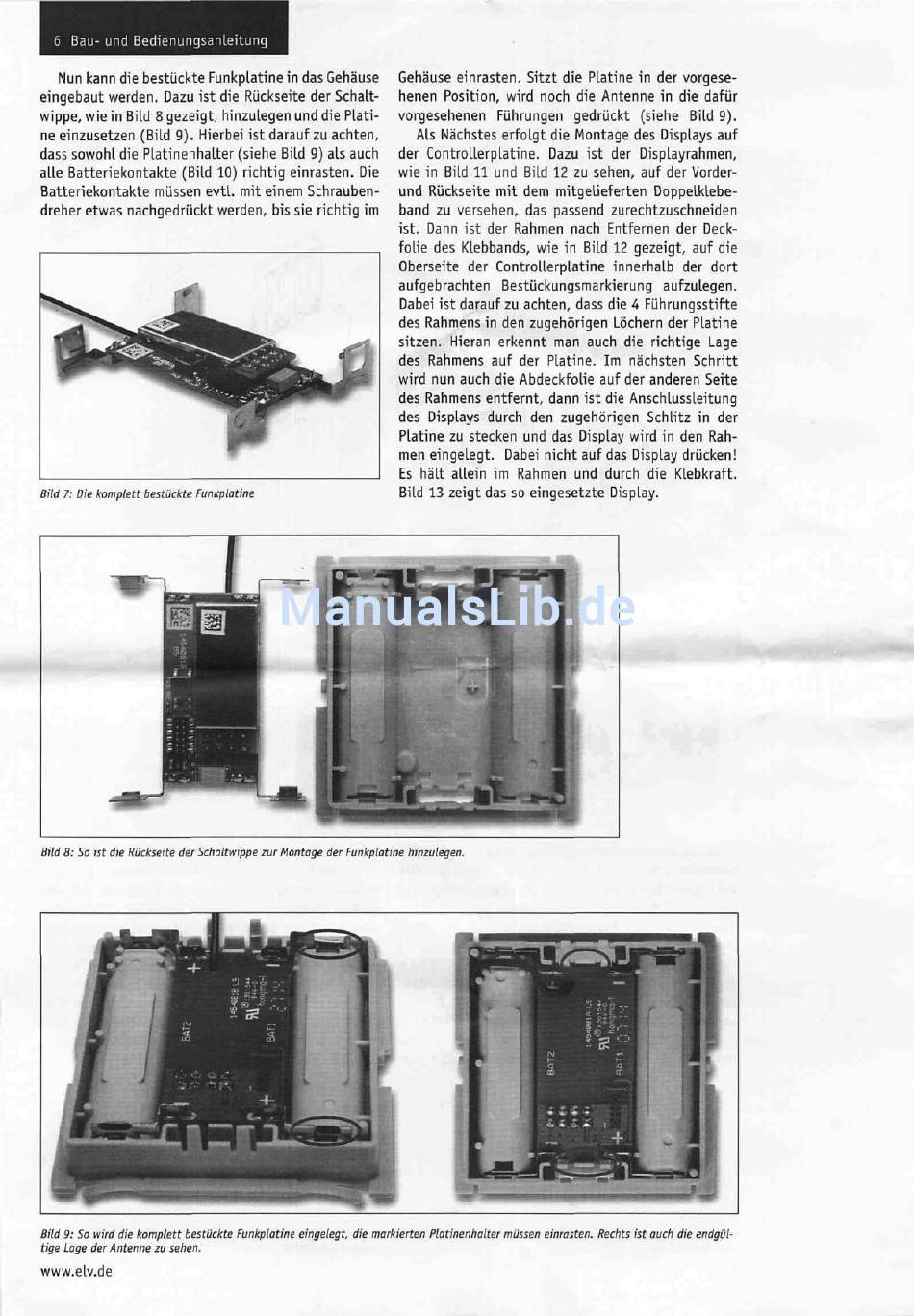

6 Bau- und Bedienungsanleitung
Nun kann die bestückte Funkplatine in das Gehäuse
eingebaut werden. Dazu ist die Rückseite der Schalt-
wippe, wie in Bild 8 gezeigt, hinzulegen und die Plati-
ne einzusetzen (Bild 9). Hierbei ist darauf zu achten,
dass sowohl die Platinenhalter (siehe Bild 9) als auch
alle Batteriekontakte (Bild 10) richtig einrasten. Die
Batteriekontakte müssen evtl. mit einem Schrauben-
dreher etwas nachgedrückt werden, bis sie richtig im
Bild 7: Die komplett bestückte Funkplatine
Gehäuse einrasten. Sitzt die Platine in der vorgese-
henen Position, wird noch die Antenne in die dafür
vorgesehenen Führungen gedrückt (siehe Bild 9).
Als Nächstes erfolgt die Montage des Displays auf
der Controllerplatine. Dazu ist der Displayrahmen,
wie in Bild 11 und Bild 12 zu sehen, auf der Vorder-
und Rückseite mit dem mitgelieferten Doppelklebe-
band zu versehen, das passend zurechtzuschneiden
ist. Dann ist der Rahmen nach Entfernen der Deck-
folie des Klebbands, wie in Bild 12 gezeigt, auf die
Oberseite der Controllerplatine innerhalb der dort
aufgebrachten Bestückungsmarkierung aufzulegen.
Dabei ist darauf zu achten, dass die 4 Führungsstifte
des Rahmens in den zugehörigen Löchern der Platine
sitzen. Hieran erkennt man auch die richtige Lage
des Rahmens auf der Platine. Im nächsten Schritt
wird nun auch die Abdeckfolie auf der anderen Seite
des Rahmens entfernt, dann ist die Anschlussleitung
des Displays durch den zugehörigen Schlitz in der
Platine zu stecken und das Display wird in den Rah-
men eingelegt. Dabei nicht auf das Display drücken!
Es hält allein im Rahmen und durch die Klebkraft.
Bild 13 zeigt das so eingesetzte Display.
Bild 8: So ist die Rückseite der Schaltwippe zur Montage der Funkplatine hinzulegen.
Bild 9: So wird die komplett bestückte Funkplatine eingelegt, die markierten Platinenhalter müssen einrasten. Rechts ist auch die endgül-
tige Lage der Antenne zu sehen.
www.elv.de
