So installieren Sie das Gerät an Ihrem Fahrrad
2
Geschwindigkeitssensor
(ISC-10)
Kabelbinder
(x 3)
2

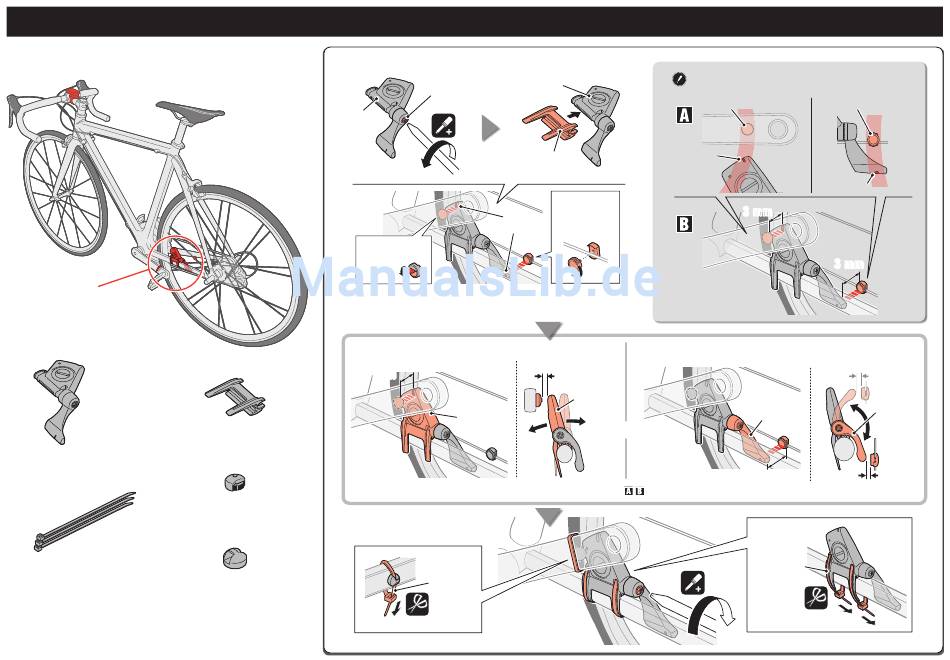

Montage von Geschwindigkeitssensor und Magneten
Geschwindig-
keitssensor
Trittfrequenz-
magnet
* Der Magnet kann überall an der Speiche angebracht werden, wenn
die oberen Installationsbedingungen erfüllt sind.
Einstellen der Position des Trittfrequenzmagneten
3 mm
3 mm
Sensorgum-
miauflage
* Wenn der Sensor nicht richtig entsprechend den beiden Magneten ( ) installiert ist, verschieben Sie den Sensor nach hinten oder vorne.
Radmagnet
Trittfrequenz-
magnet
Sicher festziehen
Geschwindig-
Sensor
keitssensor
Schraube
Sensorgum-
miauflage
Lösen
Radmagnet
Sensor-
zone
3 mm
CADENCE
CADENCE
Trittfrequenz-
magnet
Kabelbinder
Schneiden
Montage von Sensor und den Magneten
Trittfrequenzmagnet
Sensor-
zone
3 mm
3 mm
Einstellen der Position des Radmagneten
SPEED
&
3 mm
3 mm
Geschwindig-
keitssensor
Kabelbinder
Anziehen
Schneiden
Sicher festziehen
3
CC-RD430DW
DE
Radmagnet
Sensorzone
3 mm
3 mm
3 mm
