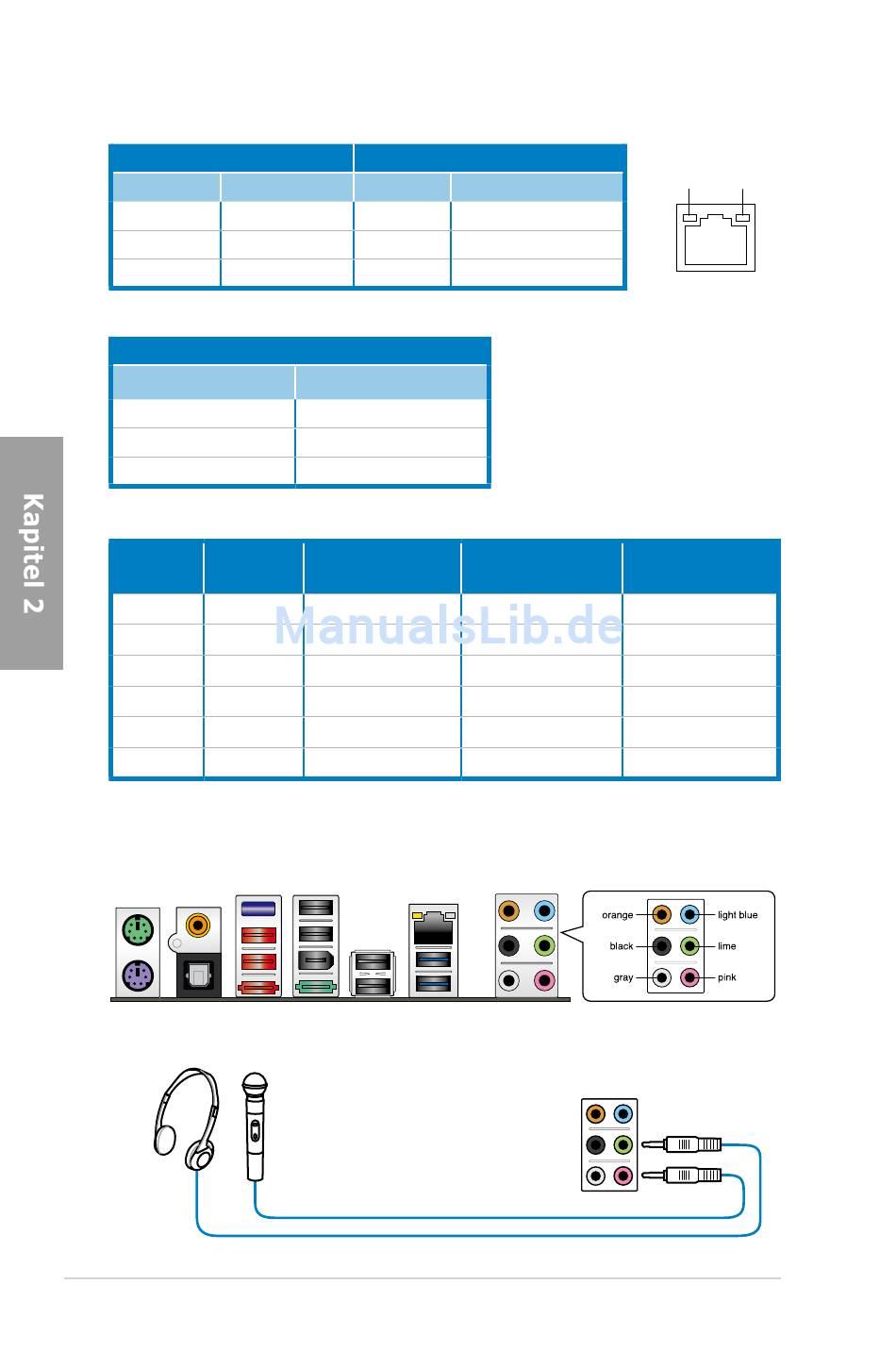

Audio E/A-Verbindungen - Asus P8P67 PRO REV 3.1 Handbuch

* LED-Anzeigen am LAN-Anschluss
Aktivitäts-/Verbindungs-LED
Status Beschreibung
AUS Nicht verbunden AUS
ORANGE Verbunden
BLINKEND Datenaktivität
** LED-Anzeigen am Bluetooth-Modul
Aktivitäts-/Verbindungs-LED
Status
AUS
Blau
BLINKEND
*** Audio 2, 4, 6, oder 8-Kanalkonfigurationen
Anschluss Headset
2-Kanal
Hellblau Line In
Hellgrün Line Out
Rosa Mic In
Orange –
Schwarz –
Grau –
2.3.11

Audio E/A-Verbindungen

Audio E/A-Anschlüsse
Anschluss eines Kopfhörers und Mikrofons
2-44
Geschwindigkeits-LED
Status Beschreibung
10 Mbps-Verbindung
ORANGE 100 Mbps-Verbindung
GRÜN 1 Gbps-Verbindung
Beschreibung
Nicht verbunden
Verbunden
Datenaktivität
4-Kanal 6-Kanal
Line In Line In
Frontlautsprecher Frontlautsprecher
Mic In Mic In
– Mitte/Subwoofer
Rücklautsprecher Rücklautsprecher
– –
ACT/LINK SPEED
LED
LAN-
Anschluss
8-Kanal
Line In
Frontlautsprecher
Mic In
Mitte/Subwoofer
Rücklautsprecher
Seitenlautsprecher
Kapitel 2: Hardwarebeschreibungen
LED
