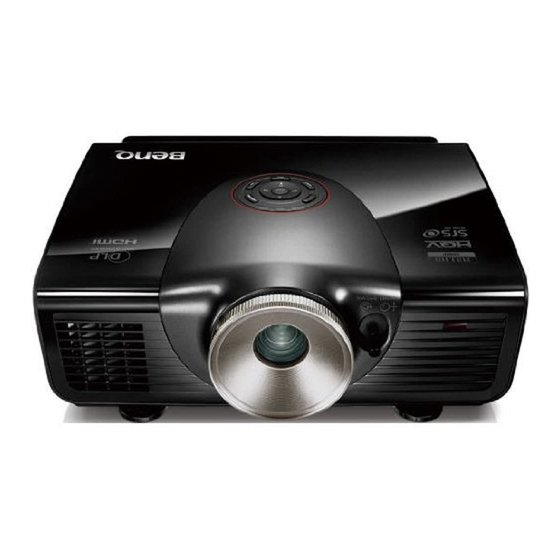

Vielen Dank für den Kauf dieses hochwertigen BenQ-Projektors! Der Projektor wurde so entworfen, dass Sie mit ihm ein erfreuliches Home-Theater-Ansichterlebnis genießen können. Um die bestmöglichen Ergebnisse zu erzielen, lesen Sie dieses Handbuch, in dem die Steuermenüs und die Bedienung erläutert werden, bitte sorgfältig durch.
Seite 4
- Stellen Sie diesen Projektor nicht auf eine von der Netzsteckdose, und setzen Sie sich mit Decke, auf Bettzeug oder auf eine andere BenQ in Verbindung, um den Projektor weiche Oberfläche. reparieren zu lassen. 6. An Orten, an denen die Spannung der 9.
Seite 5
Sie das Lampenelement entfernen. 12. Der Projektor kann Bilder auf dem Kopf anzeigen, so dass er auch an der Decke montiert werden kann. Verwenden Sie für eine solche Installation nur den von BenQ bereitgestellten Deckenmontagesatz. Wichtige Sicherheitshinweise...
Kondensation 15. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes Bedienen Sie den Projektor auf keinen Fall sofort, stehen Teile unter Spannung. Der Kontakt mit nachdem er von einem kalten an einen warmen diesen Teilen kann zu lebensgefährlichen Ort gebracht wurde.
Überblick Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle der folgenden Teile vorhanden sind. Einige dieser Teile stehen u. U. je nach Lieferort nicht zur Verfügung. Erkundigen Sie sich am Kaufort. Das Zubehör kann sich je nach Kaufort unterscheiden. Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert.
Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQ-Projektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß...
Leistungsmerkmale • Komplett mit HD kompatibel Der Projektor ist kompatibel mit Standard-Definition-TV (SDTV) in den Formaten 480i, 480p, 576i und 576p und High-Definition-TV (HDTV) in den Formaten 720p, 1080i und 1080p, wobei das Format 1080p ein echtes 1:1-Bild produziert. • Hohe Bildqualität Der Projektor bietet eine herausragende Bildqualität aufgrund seiner hohen Auflösung.
Außenansicht des Projektors Ansicht der Vorder-/Oberseite 1. Bedienfeld (siehe "Bedienfeld" auf Seite 11 für weitere Einzelheiten.) 2. Lampenabdeckung 3. IR-Sensor auf Vorderseite 4. Linsenverstellhebel 5. Projektorobjektiv 6. Lüftungsöffnungen (Auslass für heiße Luft) 7. Netzkabelanschluss 8. IR-Sensor auf Rückseite 9. RJ45 LAN-Eingangsbuchse Rückseite 10.
Bedienelemente und Funktionen Bedienfeld 6. Pfeil-/Schrägpositionstasten (Links Nach oben / , Rechts Nach unten Verschieben Sie die aktuelle Auswahl im OSD- Menü in die jeweilige Richtung des gedrückten Pfeils, wenn das OSD-Menü aktiviert ist. Dient der manuellen Korrektur von verzerrten Bildern, die durch den Projektionswinkel entstanden sind.
Fernbedienung 6. ECO BLANK Blendet das Projektionsbild aus. 7. LASER Aktiviert den Laserpointer für Präsentationszwecke. 8. TEST Zeigt das Testmuster an. 9. FREEZE Aktiviert den Standbildmodus. 10. PIP Zeigt Bild-in-Bild (PIP)-Fenster an. 11. NETWORK SETTING Ruft die Netzwerkeinstellungen direkt auf. 12.
Seite 13
Zeiger LASER verwenden Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Er emittiert auf Tastendruck einen roten Laserstrahl. Gleichzeitig leuchtet die Anzeige rot auf. Der Laserpointer ist kein Spielzeug. Eltern sollten die mit Laserenergie verbundenen Gefahren beachten und die Fernbedienung für Kinder unzugänglich aufbewahren.
Leinwand an der Decke befestigt. Leinwand an der Decke befestigt. Verwenden Sie zur Befestigung des Projektors an Beachten Sie, dass für diese Variante eine spezielle der Decke den speziellen BenQ- Leinwand für rückwärtige Projektion sowie der Deckenmontagesatz (im Fachhandel erhältlich). BenQ-Deckenmontagesatz erforderlich ist.
Bildgröße einstellen Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung und das Videoformat beeinflusst. Dieser Projektor ist mit einer verschiebbaren Objektivlinse ausgestattet. Siehe "Projektionslinse verschieben" auf Seite 18 für weitere Einzelheiten. Siehe die Diagramme auf den Seiten für die Werte des vertikalen Versatzes in den Abmessungstabellen, wenn die Objektivlinse ganz nach oben oder unten verschoben ist.
Projektionsgrößen Installation für eine 16:9-Leinwand Deckeninstallation Bodeninstallation <B> <A> <F> <D> <E> <A> <G> <B> <E> <G> <C> <D> <F> <C> <F>: Leinwand <G>: Mitte der Objektivlinse <F>: Leinwand <G>: Mitte der Objektivlinse Das Bildformat der Leinwand beträgt 16:9 und das des projizierten Bildes beträgt 16:9 Leinwandgrößen Projektionsabstand <D>...
Installation für eine 4:3-Leinwand Die Illustrationen und die Tabelle unten sind für Anwender bestimmt, die bereits einen Monitor mit einem Seitenverhältnis von 4:3 besitzen oder beabsichtigen, einen solchen zu kaufen, um Bilder im Verhältnis 16:9 anzusehen. Bodeninstallation Deckeninstallation <A> <B> <A>...
Projektionslinse verschieben Die Steuerung der Verschiebung der Objektivlinse ermöglicht eine flexible Installation des Projektors. Sie brauchen den Projektor z. B. nicht direkt in der Mitte vor der Leinwand aufstellen. Die Linsenverschiebung wird als ein Prozentsatz der Höhe oder Breite des projizierten Bilds angegeben. Sie wird als ein Versatz von der vertikalen oder horizontalen Mitte des projizierten Bild gemessen.
Videogeräte anschließen Sie können den Projektor an alle Arten von Videogeräten anschließen, z. B. einen Videorekorder, einen DVD-Player, einen Digitaltuner, einen Kabel- oder Satelliten-Decoder, eine Videospiel-Konsole oder eine Digitalkamera. Sie können ihn auch an einen Desktop- oder Laptop-PC oder einen Apple Macintosh- Computer anschließen.
Component-Video/RGB-Geräte anschließen Schließen Sie Ihre RGB Quelle (DVD Player oder HD Set-Top Box) an die RBGHV Eingänge an. Sie können auch ein BNC-Component Kabel verwenden, um Ihre Videogeräte anzuschließen. Die Audioverbindungen dienen nur der Veranschaulichung. Sie können auch das separate Audiokabel an einen geeigneten Audioverstärker anschließen.
Computer anschließen Schließen Sie den Projektor mit einem VGA-Kabel oder einem DB15HD-auf-5 x BNC-Kabel an einen Computer an. Audiokabel Laptop- oder Desktop- Computer VGA-Kabel DB15HD-auf-5 x BNC-Kabel Lautsprecher Audiokabel Bei vielen Laptop-Computer werden externe Video-Anschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden.
Projektor bedienen Vorbereitungen 1. Schließen Sie alle erforderlichen Geräte an und schalten Sie sie ein. 2. Falls noch nicht angeschlossen, stecken Sie das mitgelieferte Netzkabel in den Netzanschluss auf der Rückseite des Projektors ein. 3. Stecken Sie das Netzkabel in eine Netzsteckdose und schalten Sie die Steckdose ggf.
Eingangsquelle auswählen Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Wenn der Projektor wieder eingeschaltet wird, versucht er, eine Verbindung zu der Eingangsquelle wiederherzustellen, mit der er beim letzten Ausschalten verbunden war. Videoquelle auswählen: • Fernbedienung oder Projektor verwenden Drücken Sie eine der Quellen-Tasten auf der Fernbedienung oder drücken Sie wiederholt auf SOURCE auf dem Projektor, bis das gewünschte Signal ausgewählt ist.
Sie auf / , um OSD-Menü zu öffnen. eine bevorzugte Sprache auszuwählen. Bild -- Standard Systemeinstellungen Bildmodus Kino Sprache Deutsch Einstellungsformular laden Startbild BenQ Helligkeit + 50 Projektorposition Boden vorne Kontrast + 50 Hintergrundfarbe Blau + 50 Farbe Menüeinstellungen...
Passwortfunktion verwenden Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden. Wenn das Passwort festgelegt und die Funktion aktiviert wurde, ist der Projektor durch ein Passwort geschützt. Benutzer, die das richtige Passwort nicht kennen, können den Projektor nicht nutzen.
0 2 1 2 Rückrufcode: Nummer angezeigt. 2. Notieren Sie die Nummer und schalten Sie den Projektor aus. 3. Wenden Sie sich an einen BenQ-Kundendienst in Ihrer Nähe, um die EXIT Zurück Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.
Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch bereit halten müssen, falls Sie die Passwort-Funktion durch Eingabe des alten Passworts wieder reaktivieren müssen. Projiziertes Bild einstellen Projektionswinkel einstellen Es gibt vier einstellbare Füße unten auf dem Projektor. Diese Füße können Sie verwenden, um den Projektionswinkel einzustellen.
Um die Bildform zu korrigieren, können Sie folgende Schritte ausführen. 1. Stellen Sie den Projektionswinkel ein. Verschieben Sie den Projektor so, dass er vor der Leinwandmitte steht und die Mitte der Linse sich auf gleicher Höhe Mitte der Leinwand befindet. 2.
• Verwendung des OSD-Menüs 1. Drücken Sie auf MENU auf dem Projektor oder auf MENU/EXIT auf der Fernbedienung und dann bis das Bild -- Standard-Menü markiert ist. 2. Drücken Sie auf , um Bildmodus zu markieren. 3. Drücken Sie auf / , bis der gewünschte Modus ausgewählt wurde.
Seite 30
3. Drücken Sie auf ENTER, um die Seite Einstellungsformular laden anzuzeigen. 4. Drücken Sie auf , um den Bildmodus zu markieren, der Ihren Bedürfnissen am nächsten kommt, und drücken Sie anschließend auf ENTER und EXIT. 5. Drücken Sie auf , um das Untermenüelement auszuwählen, das geändert werden soll, und stellen Sie den Wert mit ein.
Bildqualität feineinstellen Unabhängig davon, welchen Bildmodus Sie eingestellt haben, können Sie diese Einstellungen so ändern, dass sie sich für jeden Präsentationszweck eignen. Diese Einstellungen werden in dem Voreinstellungsmodus gespeichert, in dem Sie sich befinden, wenn Sie das OSD-Menü verlassen. Einstellung von Helligkeit Markieren Sie Helligkeit im Menü...
Erweiterte Einstellung für die Bildqualität Es gibt erweiterte Funktionen im Menü Bild -- Erweitert, die Sie ganz nach Bedarf einstellen können. Um die Einstellungen zu speichern und das OSD-Menü zu verlassen, drücken Sie auf MENU auf dem Projektor oder auf MENU/EXIT auf der Fernbedienung. Einstellung Farbsättigung Schwarz Markieren Sie Farbsättigung Schwarz und drücken Sie auf auf dem Projektor oder auf der...
Bevorzugte Farbtemperatur einstellen Bevorzugte Farbtemperatur einstellen: 1. Markieren Sie Farbtemperatur und wählen Sie Benutzer 1, Benutzer 2 oder Benutzer 3, in dem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. 2. Drücken Sie auf , um Farbtemp. Ben. _ Feinabst. zu markieren, und drücken Sie anschließend auf ENTER.
Farbmanagement In den meisten Installationssituationen ist die Farbverwaltung nicht nötig, z. B. in einem Klassenraum, in einem Besprechungsraum oder in einem Wohnzimmer, wo das Licht eingeschaltet bleibt oder wo Licht durch Fenster von außen hereinscheinen kann. Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden.
Bildformat auswählen Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Digital TV besitzt in der Regel das Bildformat 16:9, das Standardformat des Projektors, während die meisten analogen TV-Signale und DVDs das Bildformat 4:3 aufweisen. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem der Eingangsquelle abweicht.
Seite 36
3. Letterbox (LB): Skaliert ein Bild so, dass es mit der nativen Auflösung des Projektors in seiner horizontalen Breite übereinstimmt, und stellt die Höhe des Bildes auf drei Viertel der Projektionsbreite 16:9-Bild ein. Dies erzeugt ein Bild mit einer größeren Höhe als angezeigt werden kann, so dass ein Teil des Bildes am oberen und unteren Rand der Projektion verloren geht (d.h.
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste ECO BLANK auf der Fernbedienung das Projektionsbild ausblenden. Wenn das Projektionsbild ausgeblendet ist, wird in einer Ecke des Bildschirmes „ECO BLANK“ angezeigt. Wenn diese Funktion mit einem angeschlossenen Audioeingang aktiviert wurde, wird noch immer Ton ausgegeben.
Einstellung des Tons Die im Folgenden vorgenommene Einstellungen beziehen sich auf den/die Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioeingang des Projektors hergestellt haben. Unter "Videogeräte anschließen" auf Seite 19 erfahren Sie, wie Geräte an den Audioeingang angeschlossen werden können.
Projektor in einem LAN-Umfeld steuern LAN-Steuerungseinstellungen ermöglicht Ihnen die Steuerung des Projektors von einem Computer aus, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß mit demselben LAN verbunden sein. Konfigurierung der LAN-Steuerungseinstellungen Wenn Sie sich in einem DHCP-Umfeld befinden: 1.
Steuern des Projektors aus der Ferne über einen Webbrowser Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist.
Seite 41
Auf der Extras-Seite können Sie den Projektor verwalten, die Einstellungen für die LAN-Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern. i. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. ii.
Projektor an hohen Orten verwenden Sie sollten Höhenmodus aktivieren, wenn Sie sich an einem Ort 1500 Meter (etwa 4920 feet) über dem Meeresspiegel befinden, oder wenn der Projektor für einen längeren Zeitraum (>10 Stunden) benutzt wird, ohne dass er zwischendurch ausgeschaltet wird. Höhenmodus aktivieren: 1.
Mehr als eine Bildquelle gleichzeitig anzeigen Der Projektor kann Bilder von zwei Eingangsquellen gleichzeitig anzeigen, wodurch Sie Präsentationen professioneller gestalten können. Stellen Sie sicher, dass die Signale, die Sie anzeigen möchten, korrekt mit dem Projektor verbunden sind. PIP-Fenster anzeigen: 1. Drücken Sie auf MENU auf dem Projektor oder auf MENU/EXIT auf der Fernbedienung und dann bis das Anzeige-Menü...
Projektor ausschalten Um den Projektor auszuschalten, drücken Sie auf STROMVERSORGUNG ( ) auf dem Projektor oder OFF auf der Fernbedienung. Es erscheint eine Warnmeldung. Drücken Sie erneut auf STROMVERSORGUNG ( ) oder OFF. • Die Stromanzeige blinkt orangen auf, und die Ventilatoren laufen etwas zwei Sekunden lang, um die Lampe abzukühlen.
Bild -- Standard-Menü Funktion Beschreibung Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Voreinstellungmodus auswählen" auf Seite 28 für weitere Einzelheiten. Dient dem Auswählen eines Voreinstellungmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Einstellungsformu Bildes basierend auf den Auswahlmöglichkeiten, die weiter unten auf dieser lar laden...
Seite 49
Anzeige-Menü Funktion Beschreibung Je nach Eingangssignalquelle gibt es mehrere Optionen für die Einstellung des Bildformat Bildformates. Siehe "Bildformat auswählen" auf Seite 35 für weitere Einzelheiten. Korrigiert die Schrägprojektion des Bildes. Siehe "Bildverzerrung korrigieren" Schrägposition auf Seite 27 für weitere Einzelheiten. Zeigt die Seite zur Anpassung der Position an.
Einzelheiten. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Startbild Projektors angezeigt wird. Sie können den Logobildschirm BenQ, den Bildschirm Blau oder den Bildschirm Schwarz auswählen. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektorposition Leinwand mit einem oder mehreren Spiegeln installiert werden.
Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind). Verd.
Erweiterte Einstellungen-Menü Funktion Beschreibung Lampenleistung Wählt für den Energieverbrauch der Projektorlampe die Modi Normal und Sparmodus aus. Lampentimer zurücks. Wenn die Lampe ausgetauscht wurde, wählen Sie Zurücksetzen, Lampeneinstellungen um den Lampentimer auf „0“ zurückzusetzen. Siehe "Lampentimer zurücksetzen" auf Seite 58 für weitere Einzelheiten.
(Imaging Science Foundation) hat ausgefeilte, von der Industrie anerkannte Normen für optimale Videoleistung aufgestellt und ein Trainingsprogramm für Techniker und Installateure, die diese Normen verwenden, entwickelt, damit für BenQ- Expertenmodus Videoanzeigegeräte eine optimale Bildqualität erzielt werden kann. Wir empfehlen deshalb, dass die Einrichtung und Kalibrierung von einem ISF-zertifizierten Installateur durchgeführt wird.
Zusätzliche Informationen Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie brauchen lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler oder einen Reparaturdienst vor Ort, wenn der Projektor nicht wie gewünscht funktioniert. Objektivlinse reinigen Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Entsprechende Lampenstunden = 1 (Stunden im Sparmodus) + 3/2 (Stunden im Modus Normal) Siehe "Einstellung von Lampenleistung auf Sparmodus"...
Sie eine neue Lampe ein oder wenden Sie sich an den Fachhandel. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Besuchen Sie http://lamp.BenQ.com, um eine Ersatzlampe zu erhalten. Wenn die Lampe zu heiß wird, leuchten die Lampen- und die Temperatur-Signalleuchte auf. Schalten Sie den Projektor aus und lassen Sie ihn ca.
Seite 57
Schalten Sie den Projektor aus und ziehen Sie Hinweise das Netzkabel aus der Steckdose. Entfernen • Wenn sie zu schnell herausgezogen wird, kann die Sie alle angeschlossenen Geräte und ziehen Lampe zerbrechen, und die Glassplitter können Sie alle anderen Kabel ab. Siehe "Projektor in den Projektor fallen.
Lampentimer zurücksetzen Setzen Sie den Lampentimer nur zurück, wenn die Lampe ersetzt wurde, da dies ansonsten zu Beschädigungen führen könnte. 1. Drücken Sie auf das Startlogo MENU auf dem Projektor oder auf MENU/EXIT auf der Fernbedienung und dann auf bis das Erweiterte Einstellungen-Menü markiert ist. 2.
Signalleuchten Es gibt drei Signalleuchten, die den Zustand des Projektors anzeigen. Sehen Sie folgende Informationen über die Bedeutung der Signalleuchten. Wenn es zu Problemen kommt, schalten Sie den Projektor aus, und wenden Sie sich an Ihren Händler. Signalleuchte Status und Beschreibung POWER TEMP LAMP...
Problemlösung Problem Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Über das Netzkabel wird kein Strom Projektor und in die Netzsteckdose. Wenn zugeführt. die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Der Projektor lässt (Siehe Seite 22.) sich nicht einschalten.
Technische Daten Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Projektionssystem Einzel-Chip DLP™-System. DMD-Chip 0,65" DLP (1920 x 1080) Objektivlinse F = 2,48 bis 2,81; f = 24,1 bis 36,15 mm Größe des Projektionsbilds 30" bis 300" Lampe 300W Elektrische Daten Kompatibilität PC: 640 x 400 bis 1920 x 1200...
Abmessungen 428 mm x 318 mm x 145 mm (B x T x H) Einheit: mm Deckenmontage Schrauben für Deckenmontage: M6 (Max. L = 25 mm; Min. L = 20 mm) 178.17 214.01 Einheit: mm Zusätzliche Informationen...
Inhalte dieses Dokuments und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des weiteren behält sich die BenQ Corporation das Recht vor, den Inhalt dieser Publikation jederzeit zu ändern, ohne dass BenQ Corporation dazu verpflichtet ist, dies bekanntgeben zu müssen.
