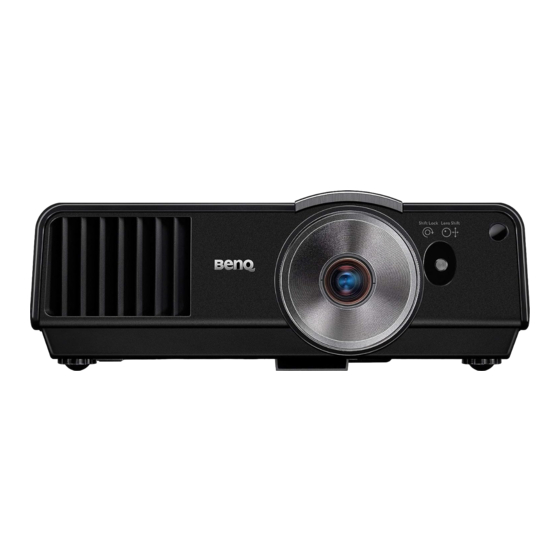

SU964
Digitalprojektor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ SU964

Inhaltszusammenfassung für BenQ SU964

  • Seite 1 SU964 Digitalprojektor Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Bildgröße und Bildschärfe feinabstimmen ..........28 Sicherheitshinweise ....3 Bildverzerrung korrigieren......29 Voreinstellungs- und Benutzermodi Überblick .......6 verwenden ..........30 Lieferumfang ..........6 Bildqualität feineinstellen...... 33 Batterien der Fernbedienung....7 Erweiterte Einstellung für die Verwendung der Fernbedienung... 7 Bildqualität ..........34 Leistungsmerkmale........

  • Seite 3: Wichtige Sicherheitshinweise

    Vielen Dank für den Kauf dieses hochwertigen BenQ-Projektors! Der Projektor wurde so entworfen, dass Sie mit ihm ein erfreuliches Home-Theater-Ansichterlebnis genießen können. Um die bestmöglichen Ergebnisse zu erzielen, lesen Sie dieses Handbuch, in dem die Steuermenüs und die Bedienung erläutert werden, bitte sorgfältig durch.
  • Seite 4 Verwenden Sie für ungültig. Wenn Flüssigkeit in den Projektor eindringt, eine solche Installation nur den von BenQ trennen Sie das Netzkabel von der Netzsteckdose, bereitgestellten Deckenmontagesatz. und setzen Sie sich mit BenQ in Verbindung, um den Projektor reparieren zu lassen. Wichtige Sicherheitshinweise...

  • Seite 5: Flüchtige Flüssigkeiten Vermeiden

    Kondensation 13. Versuchen Sie auf keinen Fall, das Lampenelement auszutauschen, bevor der Projektor vollständig Bedienen Sie den Projektor auf keinen Fall sofort, abgekühlt ist und von der Netzsteckdose getrennt nachdem er von einem kalten an einen warmen wurde. Ort gebracht wurde. Wenn der Projektor einem abrupten Temperaturwechsel ausgesetzt wird, kann es zu Kondensation an wichtigen Teilen im Innern kommen.

  • Seite 6: Überblick

    Überblick Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle der folgenden Teile vorhanden sind. Einige dieser Teile stehen u. U. je nach Lieferort nicht zur Verfügung. Erkundigen Sie sich am Kaufort. Das Zubehör kann sich je nach Kaufort unterscheiden. Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert.

  • Seite 7: Batterien Der Fernbedienung

    Damit der Betrieb des BenQ-Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden BenQ- Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.

  • Seite 8: Leistungsmerkmale

    Leistungsmerkmale • WUXGA Auflösung Der Projektor ist HDTV kompatibel mit WUXGA Auflösung bei 1920 x 1200 Pixeln in nativer Auflösung. • Hohe Bildqualität Der Projektor bietet eine herausragende Bildqualität aufgrund seiner hohen Auflösung. Er zeichnet sich außerdem durch starke Helligkeit, ein hervorragendes Kontrastverhältnis, starken Farben und eine leistungsfähige Graustufendarstellung aus.

  • Seite 9: Außenansicht Des Projektors

    Außenansicht des Projektors Ansicht der Vorder-/Oberseite 1. Bedienfeld (siehe "Bedienfeld" auf Seite 11 für weitere Einzelheiten.) 2. Lampenabdeckung 3. Lüftungsöffnungen (Auslass für heiße Luft) 4. Projektionslinse 5. Steckplatz für Kensington-Schloss 6. Lüftungsöffnungen (Einlass für kalte Luft) 7. IR-Sensor auf Vorderseite 8.

  • Seite 10: Ansicht Der Unterseite

    Ansicht der Unterseite 21. Einstellbare Füße 22. Deckenmontagelöcher Überblick...

  • Seite 11: Bedienelemente Und Funktionen

    Bedienelemente und Funktionen Bedienfeld 7. Pfeil-/Schrägpositionstasten (Links Nach oben / , Rechts Nach unten Verschieben Sie die aktuelle Auswahl im On- Screen Display (OSD)-Menü in die jeweilige Richtung des gedrückten Pfeils, wenn das OSD- Menü aktiviert ist. Dient der manuellen Korrektur von verzerrten Bildern, die durch den Projektionswinkel entstanden sind.

  • Seite 12: Fernbedienung

    Fernbedienung 6. ECO BLANK Blendet das Projektionsbild aus. 7. LASER Aktiviert den Laserpointer für Präsentationszwecke. Nicht für Region Japan verfügbar. 8. QUICK INSTALL Zeigt die Schnellinstallationsseite an. Diese Taste ist "TEST" für Fernbedienungen in der Region Japan. Die Funktion ist mit Schnellinstallation identisch.
  • Seite 13 Zeiger LASER verwenden Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Er emittiert auf Tastendruck einen roten Laserstrahl. Gleichzeitig leuchtet die Anzeige rot auf. Der Laserpointer ist kein Spielzeug. Eltern sollten die mit Laserenergie verbundenen Gefahren beachten und die Fernbedienung für Kinder unzugänglich aufbewahren.

  • Seite 14: Projektor Aufstellen

    Leinwand an der Decke befestigt. Leinwand an der Decke befestigt. Verwenden Sie zur Befestigung des Projektors an Beachten Sie, dass für diese Variante eine spezielle der Decke den speziellen BenQ- Leinwand für rückwärtige Projektion sowie der Deckenmontagesatz (im Fachhandel erhältlich). BenQ-Deckenmontagesatz erforderlich ist.

  • Seite 15: Bildgröße Einstellen

    Bildgröße einstellen Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung und das Videoformat beeinflusst. Dieser Projektor ist mit einer verschiebbaren Objektivlinse ausgestattet. Siehe "Projektionslinse verschieben" auf Seite 17 für weitere Einzelheiten. Siehe die Diagramme auf den Seiten für die Werte des vertikalen Versatzes in den Abmessungstabellen, wenn die Objektivlinse ganz nach oben oder unten verschoben ist.

  • Seite 16: Projektionsgrößen

    Projektionsgrößen Installation für eine 16:10-Leinwand Deckeninstallation Bodeninstallation <B> <A> <F> <D> <E> <A> <G> <B> <E> <G> <C> <D> <F> <C> <F>: Leinwand <G>: Mitte der Objektivlinse <F>: Leinwand <G>: Mitte der Objektivlinse Das Bildformat beträgt 16:10 und das projizierte Bild 16:10 Leinwandgrößen Projektionsabstand <D>...

  • Seite 17: Projektionslinse Verschieben

    Projektionslinse verschieben Die Steuerung der Verschiebung der Objektivlinse ermöglicht eine flexible Installation des Projektors. Sie brauchen den Projektor z. B. nicht direkt in der Mitte vor der Leinwand aufstellen. Die Linsenverschiebung wird als ein Prozentsatz der Höhe oder Breite des projizierten Bilds angegeben. Sie wird als ein Versatz von der vertikalen oder horizontalen Mitte des projizierten Bild gemessen.

  • Seite 18: Videogeräte Anschließen

    Videogeräte anschließen Sie können den Projektor an alle Arten von Videogeräten anschließen, z.B. einen DVD-Player oder einen Blu-ray Player, einen Digitaltuner, einen Kabel- oder Satelliten-Decoder, eine Videospiel-Konsole oder eine Digitalkamera. Sie können ihn auch an einen Desktop- oder Laptop-PC oder einen Apple Macintosh- Computer anschließen.

  • Seite 19: Component-Video-Geräte Anschließen

    Component-Video-Geräte anschließen Achten Sie beim Anschließen der Kabel an die Anschlüsse darauf, dass die Farben übereinstimmen. Die BNC-Typ-Component-Video-Anschlüsse dienen der Verbindung mit Videoausgangsgeräten. Die Audioverbindungen dienen nur der Veranschaulichung. Sie können auch das separate Audiokabel an einen geeigneten Audioverstärker anschließen. AV-Gerät: DVD-Player, Digitaltuner usw.

  • Seite 20: Anschließen Eines Computers

    Anschließen eines Computers Schließen Sie den Projektor mit einem VGA-Kabel an einen Computer an. Laptop- oder Desktop- Computer 5 x BNC Kabel VGA-Kabel Audiokabel Lautsprecher Audiokabel Bei vielen Laptop-Computer werden externe Video-Anschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder Strg/LCD-Taste wird die externe Anzeige ein- bzw.

  • Seite 21: Anschluss Mehrerer Geräte Über Hdbaset

    Anschluss mehrerer Geräte über HDBaseT HDBaseT ist eine Anschlussnorm, die HD Digitalvideo, Audio, Ethernet, Strom über Kabel und diverse Kontrollsignale kombiniert. Diese Signale werden mit einem CAT5e (oder höher) Kabel bis zu 100 Meter Länge übertragen. Mit dem Einsatz der HDBaseT Wechselmatrix (im Handel erhältlich), können Sie mehrere Quellen über die HDBaseT Verbindung an Ihren Projektor anschließen.

  • Seite 22: Verwendung Des Projektors

    Verwendung des Projektors Vorbereitungen 1. Schließen Sie alle erforderlichen Geräte an und schalten Sie sie ein. 2. Falls noch nicht angeschlossen, stecken Sie das mitgelieferte Netzkabel in den Netzanschluss auf der Rückseite des Projektors ein. 3. Stecken Sie das Netzkabel in eine Netzsteckdose und schalten Sie die Steckdose ggf.

  • Seite 23: Auswahl Einer Eingangsquelle

    Auswahl einer Eingangsquelle Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Wenn der Projektor wieder eingeschaltet wird, versucht er, eine Verbindung zu der Eingangsquelle wiederherzustellen, mit der er beim letzten Ausschalten verbunden war. So wählen Sie eine Videoquelle aus: •...

  • Seite 24: Menüs Verwenden

    Farbton Betriebseinstellungen Bildschärfe Fernempfänger Erweitert... Bedientastenfeldsperre Ben. umb. Modus Hintergrundfarbe Blau Bildeinstellungen zurücksetzen Startbild BenQ Testmuster Video MENÜ Beenden 2. Verwenden Sie / , um das Menü Video MENÜ Beenden EINSTELLUNGEN : Standard zu markieren. 4. Drücken Sie auf zur Auswahl einer gewünschten Sprache und drücken...

  • Seite 25: Projektor Sichern

    Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z. B. das Kensington-Schloss kaufen, um den Projektor zu sichern. Am Projektor finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können. Siehe 5 auf Seite für weitere Einzelheiten.

  • Seite 26: Wenn Sie Das Passwort Vergessen Haben

    2. Notieren Sie die Nummer und schalten Sie den Projektor aus. 0 2 1 2 Rückrufcode: 3. Wenden Sie sich an einen BenQ-Kundendienst in Ihrer Nähe, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors MENÜ...

  • Seite 27: Passwort Ändern

    Passwort ändern 1. Drücken Sie im Menü EINSTELLUNGEN : Erweitert > Sicherheitseinstell. auf Markieren von Passwort ändern und drücken Sie auf ENTER. Die Seite Passwort ändern wird angezeigt. 2. Geben Sie das alte Passwort ein. • Wenn das Passwort richtig ist, wird die Meldung "Neues Passwort Eingeben" angezeigt. •...

  • Seite 28: Projiziertes Bild Einstellen

    Projiziertes Bild einstellen Projektionswinkel einstellen Es gibt vier einstellbare Füße unten auf dem Projektor. Diese Füße können Sie verwenden, um den Projektionswinkel einzustellen. Schrauben Sie die Füße hinein oder heraus, um den gewünschten Projektionswinkel zu erhalten. Wenn die Leinwand und der Projektor nicht senkrecht aufeinander ausgerichtet sind, erscheint das Bild schräg projiziert.

  • Seite 29: Bildverzerrung Korrigieren

    Bildverzerrung korrigieren Eine Schrägprojizierung tritt auf, wenn der Projektor nicht senkrecht auf die Leinwand ausgerichtet ist. Das Bild erscheint auf eine der folgenden Weisen schräg verformt: • Zwei Seiten sind parallel (links und rechts oder oben und unten), aber das Bild ist auf beiden Seiten deutlich breiter.

  • Seite 30: Voreinstellungs- Und Benutzermodi Verwenden

    Voreinstellungs- und Benutzermodi verwenden Voreinstellungsmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Bildmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp der Eingangsquelle geeigneten Modus auswählen können. Bildmodus nach Bedarf auswählen: • Drücken Sie wiederholt auf MODE, bis der gewünschte Modus ausgewählt ist.

  • Seite 31: Modus Benutzer 1/Benutzer 2 Einstellen

    2. Drücken Sie auf , um das Element auszuwählen, das Sie einstellen möchten, und drücken Sie auf / , um den gewünschten Wert festzulegen. Ihre Auswahl wird automatisch im Projektor gespeichert und mit der Eingangsquelle verknüpft. Siehe "Bildqualität feineinstellen" auf Seite 33 "Erweiterte Einstellung für die Bildqualität"...
  • Seite 32 3. Drücken Sie auf zur Auswahl von Aktuell oder Alle Bildmodi und drücken Sie auf ENTER. Eine Bestätigungsmeldung wird angezeigt. 4. Drücken Sie auf / , um Zurücksetzen, zu markieren, und drücken Sie auf ENTER. Der Bildmodus wird auf die Standardeinstellungen zurückgesetzt. 5.

  • Seite 33: Bildqualität Feineinstellen

    Bildqualität feineinstellen Unabhängig davon, welchen Bildmodus Sie eingestellt haben, können Sie diese Einstellungen so ändern, dass sie sich für jeden Präsentationszweck eignen. Diese Einstellungen werden in dem Voreinstellungsmodus gespeichert, in dem Sie sich befinden, wenn Sie das OSD-Menü verlassen. Einstellung von Helligkeit Markieren Sie Helligkeit im Menü...

  • Seite 34: Erweiterte Einstellung Für Die Bildqualität

    Erweiterte Einstellung für die Bildqualität Im Menü Bild > Erweitert… gibt es weitere erweiterte Funktionen, die Sie anpassen können. Um die Einstellungen zu speichern und das OSD-Menü zu verlassen, drücken Sie einfach auf MENU/EXIT. Farbsättigung Schwarz einstellen Markieren Sie Farbsättigung Schwarz und drücken Sie auf auf dem Projektor oder auf der Fernbedienung, um 0 IRE oder 7,5 IRE auszuwählen.

  • Seite 35: Gamma-Einstellung Auswählen

    Markieren Sie Gamma-Auswahl und wählen Sie die gewünschte Einstellung aus, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. Gamma beschreibt die Beziehung zwischen Eingangsquelle und Bildhelligkeit. • Gamma 1,6/1,8/2,0/BenQ Wählen Sie diese Werte ganz nach Bedarf aus. • Gamma 2,2 Erhöht die durchschnittliche Helligkeit des Bildes.
  • Seite 36 Hilfsmittel werden nicht mit dem Projektor geliefert, aber Ihr Händler sollte Ihnen Ratschläge geben oder sogar einen professionellen Techniker empfehlen können. Das 3D-Farbverwaltung bietet sechs Sätze (RGBCMY) an Farben zur Einstellung. Wenn Sie eine Farbe auswählen, können Sie den Farbbereich und die Sättigung unabhängig ganz nach Ihren Vorstellungen einstellen.

  • Seite 37: Auswahl Des Bildformats

    Auswahl des Bildformats Das "Bildformat" beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Der Standard für diesen Projektor ist 16:10, wohingegen digitales Fernsehen normalerweise 16:9 ist, und die meisten analogen Fernsehsignale und DVDs 4:3. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem der Eingangsquelle abweicht.

  • Seite 38: Eine Wandfarbe Einstellen

    Eine Wandfarbe einstellen Wenn Sie auf eine farbige Wand projizieren, kann die Funktion Wandfarbe dabei helfen, die Bildfarbe zu korrigieren, um einen möglichen Farbunterschied zwischen der Quelle und den projizierten Bildern zu vermeiden. Sie können unter mehreren voreingestellten Farben auswählen: Hellgelb, Rosa, Hellgrün, Blau und Schultafel.

  • Seite 39: Anhalten Des Bildes

    Anhalten des Bildes Drücken Sie auf FREEZE auf der Fernbedienung, um das Bild anzuhalten. In der linken oberen Bildschirmecke wird "FREEZE" angezeigt. Drücken Sie zur Wiederherstellung des Bildes auf dem Projektor oder auf der Fernbedienung eine beliebige Taste. Auch wenn das Bild auf dem Bildschirm angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall.
  • Seite 40 Einstellung der Tiefen Tiefen einstellen: Markieren Sie auf der Seite Audioeinstellungen Tiefen und drücken Sie auf zur Auswahl einer gewünschten Tiefenstufe. Ausschalten von Ton Ein/Aus Um den Signalton auszuschalten: Markieren Sie auf der Seite Audioeinstellungen Ton Ein/Aus und drücken Sie auf zur Auswahl von Aus.

  • Seite 41: Lampenmodus Einstellen

    Lampenmodus einstellen Dieser Projektor kann mit zwei Lampen projizieren und besitzt mehrere Lampenmodi für unterschiedliche Zwecke: Lampenmodus Vorteil Geeignetes Umfeld • Projiziert sehr helle und klare Bilder Normal - Dual Große gut beleuchtete • Eignet sich für Umgebungen mit starkem Licht (Im Normaler Modus werden zwei Besprechungszimmer oder •...

  • Seite 42: Steuern Des Projektors In Einem Kabel-Lan-Umfeld

    Steuern des Projektors in einem Kabel- LAN-Umfeld Kabel-LAN ermöglicht Ihnen die Steuerung des Projektors von einem Computer aus, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß mit demselben LAN verbunden sein. Kabel-LAN einrichten 1. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das EINSTELLUNGEN : Erweitert Menü...

  • Seite 43: Wenn Sie Sich Nicht In Einem Dhcp-Umfeld Befinden

    Wenn Sie sich nicht in einem DHCP-Umfeld befinden: 1. Wiederholen Sie die Schritte 1-4 oben. 2. Drücken Sie auf , um DHCP zu markieren, und drücken Sie auf / , um Aus auszuwählen. 3. Erkundigen Sie sich bei Ihrem ITS-Administrator nach den Einstellungen für IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server.

  • Seite 44: Projektor Aus Der Ferne Über Einen Webbrowser Steuern

    Projektor aus der Ferne über einen Webbrowser steuern Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist. 1.
  • Seite 45 Auf der Extras-Seite können Sie den Projektor verwalten, die Einstellungen für die LAN-Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern. i. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. ii.
  • Seite 46 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwechseln. Weitere Informationen finden Sie unter http://www.crestron.com & www.crestron.com/getroomview. Verwendung des Projektors...

  • Seite 47: Projektor An Hohen Orten Verwenden

    Projektor an hohen Orten verwenden Sie sollten Höhenmodus aktivieren, wenn Sie sich an einem Ort 1500 Meter (etwa 4920 feet) über dem Meeresspiegel befinden, oder wenn der Projektor für einen längeren Zeitraum (>10 Stunden) benutzt wird, ohne dass er zwischendurch ausgeschaltet wird. Höhenmodus aktivieren: 1.

  • Seite 48: On-Screen Display (Osd)-Menüs

    Feineinstellung Rot Minus 0–511 Erweitert… Grün Minus 0–511 Blau Minus 0–511 Primärfarben Rot/Grün/Blau /Cyan/Magenta/Gelb 0–100 3D-Farbverwaltung Sättigung 0–100 Verstärkung 0–100 Gamma-Auswahl 1,6/1,8/2,0/2,2/2,4/2,5/2,6/2,8/BenQ Brilliant Color Ein/Aus Benutzer 1/ Ben. umb. Modus Zurücksetzen/Abbrechen Benutzer 2 Bildeinstellungen zurücksetzen Aktuell/Alle Zurücksetzen/Abbrechen Verwendung des Projektors...
  • Seite 49 Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Überscan-Anpassung 0/1/2/3 2D-Trapezver. Oben links/Oben rechts/Unten links/ An Ecken anpassen Unten rechts Anzeige Auto/3D aus/Frame Sequential/Frame- 3D-Modus Packing/Oben-Unten/Seite-an-Seite 3D-Synchronisierung Deaktiviert/Umkehren umkehren 3D-Einstellungen 3D-Einstellungen 1/3D-Einstellungen 2/ speichern 3D-Einstellungen 3 3D-Einstellungen 3D-Einstellungen 1/3D-Einstellungen 2/ übernehmen 3D-Einstellungen 3/Aus Schnellsuche...
  • Seite 50 20 min/25 min/30 min lungen Deaktiviert/5 min/10 min/15 min/ Timer 20 min/25 min/30 min Deaktiviert/30 min/1 Std/2 Std/3 Std/ Sleeptimer 4 Std/8 Std/12 Std Vorderseite/Rückseite/Vorder- und Fernempfänger Rückseite/Aus Bedientastenfeld- Ein/Aus sperre Hintergrundfarbe BenQ/Schwarz/Blau /Violett Startbild BenQ/Schwarz/Blau Testmuster Ein/Aus Verwendung des Projektors...
  • Seite 51 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Normal - Dual/Sparmodus - Dual / Lamp Mode Normal - Einzel-Alternativ/ Normal - Einzel-Alternativ Lampenzähler 1 Zurücksetzen/Abbrechen zurücksetzen Lampenzähler 2 Zurücksetzen/Abbrechen zurücksetzen Lampe 1 Nutzungsdauer Lampeneinstellun- Normaler Modus Sparmodus Lampe 2 Nutzungsdauer Lampeninformation Normaler Modus Sparmodus Entspricht Lampe 1 Stunde Entspricht Lampe 2 Stunde...
  • Seite 52 Grün Minus (0 ~ 511) Blau Minus (0 ~ 511) Normalen Weißabgleichswert kopieren (Anwenden/Abbrechen) EINSTELLUN- Ein/Aus Expertenmodus GEN : Erweit- Gamma-Auswahl 1,6/1,8/2,0/2,2/2,4/2,5/2,6/2,8/BenQ Brilliant Color Ein/Aus Farbsättigung Systemeinstellungen 0 IRE / 7,5 IRE Schwarz Geräuschreduktion 0 ~ 31 Gewünscht R/Gewünscht G/ Gewünscht B/Gewünscht C/...

  • Seite 53: Funktion

    Bild-Menü Funktion Beschreibung Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Voreinstellungsmodus auswählen" auf Seite 30 für weitere Einzelheiten. Dient dem Auswählen eines Voreinstellungsmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Referenzmodus Feinabstimmung des Bildes basierend auf den Auswahlmöglichkeiten, die weiter unten auf dieser Seite angegeben sind.

  • Seite 54: Anzeige-Menü

    Spielkonsolen (mit 3D Spiel-Discs), 3D Blu-ray Playern (mit 3D Blu-ray Discs), 3D Fernseher (mit 3D Kanal) usw. übertragen werden. Nachdem Sie ein 3D- Videogerät an den Projektor angeschlossen haben, setzen Sie die BenQ 3D- Brille auf und stellen Sie sicher, dass sie eingeschaltet ist, um die 3D-Inhalte sehen zu können.

  • Seite 55: Hdmi-Format

    Quelle-Menü Funktion Beschreibung Legt fest, ob der Projektor automatisch nach Eingangsquellen sucht. Wenn die Suche der Eingangsquelle auf Ein geschaltet ist, führt der Projektor einen Schnellsuche Suchlauf durch, bis ein Eingangssignal gefunden wurde. Ist die Funktion nicht aktiviert, schaltet der Projektor auf die zuletzt gewählte Eingangsquelle. Wählt einen Eingangsquelltyp für das HDMI-Signal aus.
  • Seite 56 Ermöglicht Ihnen, die Farbe des Hintergrundes zu bestimmen, der angezeigt Hintergrundfarbe wird, wenn keine Eingangsquelle erkannt wird. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Startbild Projektors angezeigt wird. Sie können den Logobildschirm BenQ, den Bildschirm Blau oder den Bildschirm Schwarz auswählen. Verwendung des Projektors...
  • Seite 57 ENTER Drücken Sie auf , um das Gitter-Testmuster anzuzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie Testmuster sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint. Die Funktion steht nur zur Verfügung, wenn der Projektor kein Eingangssignal erkennt.

  • Seite 58: Standby-Einstellungen

    Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind). Verd.

  • Seite 59: Informationen-Menü

    Techniker können auf es zugreifen. Die ISF (Imaging Science Foundation) hat ausgefeilte, von der Industrie anerkannte Normen für optimale Videoleistung aufgestellt und ein Trainingsprogramm für Techniker und Installateure, die diese Normen verwenden, entwickelt, damit für BenQ- Expertenmodus Videoanzeigegeräte eine optimale Bildqualität erzielt werden kann. Wir empfehlen deshalb, dass die Einrichtung und Kalibrierung von einem ISF- zertifizierten Installateur durchgeführt wird.

  • Seite 60: Zusätzliche Informationen

    Zusätzliche Informationen Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie brauchen lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler oder einen Reparaturdienst vor Ort, wenn der Projektor nicht wie gewünscht funktioniert. Objektivlinse reinigen Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.

  • Seite 61: Lampeninformationen

    Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Informationen über Lampenbetriebsstunden einholen: 1. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das EINSTELLUNGEN : Erweitert Menü markiert ist. 2.

  • Seite 62: Zeit Des Lampenaustausches

    Sie eine neue Lampe ein oder wenden Sie sich an den Fachhandel. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Besuchen Sie http://www.BenQ.com, um eine Ersatzlampe zu erhalten. Wenn die Lampe zu heiß wird, leuchten die Lampen- und die Temperatur-Signalleuchte auf. Schalten Sie den Projektor aus und lassen Sie ihn ca.

  • Seite 63: Lampe Auswechseln

    Lampe auswechseln • Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. • Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen. •...
  • Seite 64 Drücken Sie anschließend auf . Schalten Sie Lösen Sie die Schraube, mit denen die Lampe den Projektor aus und ziehen Sie das am Projektor befestigt ist. Ziehen Sie den Netzkabel aus der Steckdose. Entfernen Sie Lampenstecker vom Projektor ab. alle angeschlossenen Geräte und ziehen Sie alle anderen Kabel ab.

  • Seite 65: Lampentimer Zurücksetzen

    Setzen Sie die neue Lampe ein. Stellen Sie 10. Setzen Sie die Lampenabdeckung wieder auf. sicher, dass sie komplett und sicher an ihrem Platz festgesetzt wird. Drehen Sie die Schraube fest, um die Lampenhalterung zu sichern. Stellen Sie die 11. Ziehen Sie die Schraube der Lampenverbindung wieder her.

  • Seite 66: Signalleuchten

    Signalleuchten Signalleuchte Status POWER TEMP LAMP1 LAMP2 Betriebsanzeigen Standby-Modus Orangen Grün Einschalten Blinkend Normaler Betrieb Grün Orangen Normale Abkühlung beim Ausschalten Blinkend Download Scaler Herunterfahren fehlgeschlagen (Datenabbruch) Blinkend Scaler Zurücksetzen fehlgeschlagen (nur Videoprojektor) LAN Download fehlgeschlagen LAN Download OK Grün Lampe 1 Lampennutzungsdauer erreicht Grün Orangen...

  • Seite 67: Problemlösung

    Problemlösung Problem Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Über das Netzkabel wird kein Strom Projektor und in die Netzsteckdose. Wenn zugeführt. die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Der Projektor lässt (Siehe Seite 22.) sich nicht einschalten.

  • Seite 68: Technische Daten

    Technische Daten Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Projektionssystem Einzel-Chip DLP™-System Native Auflösung 0,67" DLP (1920 x 1200) Objektivlinse F = 2,48 bis 2,81; f = 24,1 bis 36,15 mm Größe des Projektionsbilds 70" bis 300" Lampe 350 W x 2 Elektrische Daten Kompatibilität...

  • Seite 69: Abmessungen

    Abmessungen 443 mm x 354,7 mm x 167 mm (B x T x H) 380.8 354.7 Deckenmontage 72.52 Schrauben für Deckenmontage: M5 (Max. L = 25 mm; Min. L = 20 mm) 143.39 Einheit: mm 230.92 202.86 380.8 443.03 Zusätzliche Informationen...

  • Seite 70: Timingtabelle

    Timingtabelle Unterstütztes Timing für PC-Eingang Bildwiederhol- H. Frequenz Pixelfrequenz Format Auflösung frequenz (Hz) (KHz) (MHz) VGA_60* 59,94 31,469 25,175 VGA_72 72,809 37,861 31,5 640 x 480 VGA_75 37,5 31,5 VGA_85 85,008 43,269 720 x 400 720 x 400_70 70,087 31,469 28,3221 SVGA_60* 60,317...

  • Seite 71: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang

    **** Nur für PC (analoges RGB)-Eingaben. Die oben stehenden Timings könnten aufgrund von EDID-Datei- und VGA-Grafikkarteneinschränkungen nicht unterstützt werden. Es ist möglich, dass einige Timings nicht ausgewählt werden können. Unterstütztes Timing für HDMI (HDCP)-Eingang Bildwiederholfre- Format Auflösung H. Freq. (KHz) Pixel-Freq.

  • Seite 72: Unterstütztes Timing Für Video-Eingang

    Unterstütztes Timing für EDTV und HDTV (über Component-Eingänge) Bildwiederholfre- Format Auflösung H. Freq. (KHz) Pixel-Freq. (MHz) quenz (Hz) 480i 720 x 480* 59,94 15,73 13,5 480p 720 x 480* 59,94 31,47 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720...

  • Seite 73: Informationen Zu Garantie Und Copyright

    Inhalte dieses Dokuments und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des weiteren behält sich die BenQ Corporation das Recht vor, den Inhalt dieser Publikation jederzeit zu ändern, ohne dass BenQ Corporation dazu verpflichtet ist, dies bekanntgeben zu müssen.
  • Seite 74 Patente Bitte gehen Sie zu http://patmarking.benq.com/ um mehr über die BenQ Projektor Patentabdeckung zu erfahren. ist ein Markenzeichen von SRS Labs, Inc. Der Einsatz von WOW HD Technologie erfolgt unter Lizenz von SRS Labs, Inc. WOW HD™ erhöht die Wiedergabequalität von Audio und bietet eine dynamische 3D-Unterhaltung mit einem einem tiefen, umfassenden Bass und einem klaren Klang bei hohen Frequenzen für feine...
