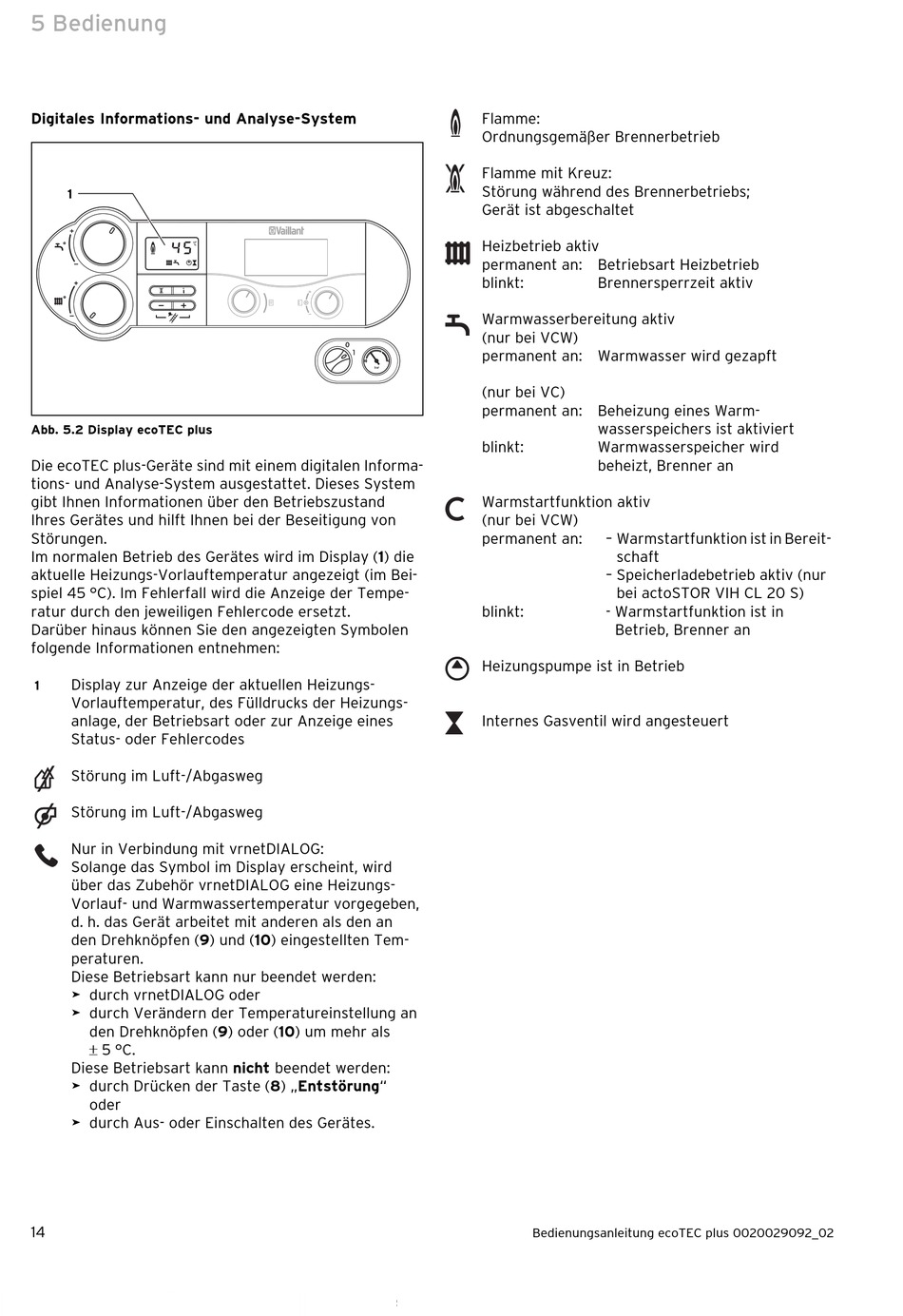

5 Bedienung
Digitales Informations- und Analyse-System
1
Abb. 5.2 Display ecoTEC plus
Die ecoTEC plus-Geräte sind mit einem digitalen Informa-
tions- und Ana lyse-System ausgestattet. Dieses System
gibt Ihnen Informationen über den Betriebs zustand
Ihres Gerätes und hilft Ihnen bei der Beseitigung von
Störun gen.
Im normalen Betrieb des Gerätes wird im Display (1) die
aktuelle Heizungs-Vorlauftemperatur angezeigt (im Bei-
spiel 45 °C). Im Fehlerfall wird die Anzeige der Tempe-
ratur durch den jeweiligen Fehlercode ersetzt.
Darüber hinaus können Sie den angezeigten Symbolen
folgende Informationen entnehmen:
Display zur Anzeige der aktuellen Heizungs-
1
Vorlauf temperatur, des Fülldrucks der Heizungs-
anlage, der Betriebsart oder zur Anzeige eines
Status- oder Fehlercodes
Störung im Luft-/Abgasweg
Störung im Luft-/Abgasweg
Nur in Verbindung mit vrnetDIALOG:
Solange das Symbol im Display erscheint, wird
über das Zubehör vrnetDIALOG eine Heizungs-
Vorlauf- und Warmwassertemperatur vorgegeben,
d. h. das Gerät arbeitet mit anderen als den an
den Drehknöpfen (9) und (10) eingestellten Tem-
peraturen.
Diese Betriebsart kann nur beendet werden:
>
durch vrnetDIALOG oder
>
durch Verändern der Temperatureinstellung an
den Drehknöpfen (9) oder (10) um mehr als
 5 °C.
Diese Betriebsart kann nicht beendet werden:
>
durch Drücken der Taste (8) „Entstörung"
oder
>
durch Aus- oder Einschalten des Gerätes.
14
Flamme:
Ordnungsgemäßer Brennerbetrieb
Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet
Heizbetrieb aktiv
permanent an: Betriebsart Heizbetrieb
blinkt: Brennersperrzeit aktiv
Warmwasserbereitung aktiv
(nur bei VCW)
permanent an: Warmwasser wird gezapft
(nur bei VC)
permanent an: Beheizung eines Warm-
wasserspeichers ist aktiviert
blinkt: Warmwasserspeicher wird
beheizt, Brenner an
Warmstartfunktion aktiv
(nur bei VCW)
permanent an: – Warmstartfunktion ist in Bereit-
schaft
– Speicherladebetrieb aktiv (nur
bei actoSTOR VIH CL 20 S)
blinkt: - Warmstartfunktion ist in
Betrieb, Brenner an
Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Bedienungsanleitung ecoTEC plus 0020029092_02
