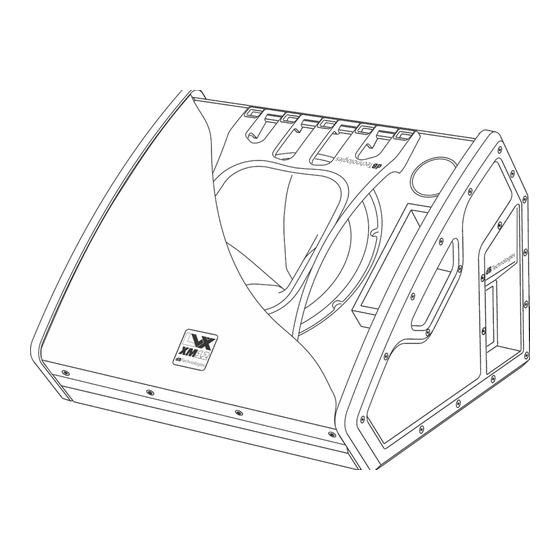

dB Technologies LVX_XM12 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. dB Technologies Anleitungen
  4. Lautsprecher-Systeme
  5. LVX_XM12
  6. Bedienungsanleitung

dB Technologies LVX_XM12 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 40

Quicklinks

Diese Anleitung herunterladen
MANUALE D'USO – Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
MANUAL DEL USUARIO - Sección 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "USER MANNUAL- Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".
Les avertissements specifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".
Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für dB Technologies LVX_XM12

Inhaltszusammenfassung für dB Technologies LVX_XM12

  • Seite 1 MANUALE D’USO – Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 MANUAL DEL USUARIO - Sección 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”. The warnings in this manual must be observed together with the "USER MANNUAL- Section 2". Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2"...
  • Seite 2 EMI CLASSIFICATION According to the standards EN 55103 this equipment is designed and suitable to operate in E3 (or lower E2, E1) Electromagnetic environments. FCC CLASS B STATEMENT ACCORDING TO TITLE 47, CHAPTER I, SUBCHAPTER A, PART 15, SUBPART B This device complies with part 15 of the FCC Rules.
  • Seite 3 ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL LVX XM12 Cod. 420120240 REV.1.0...

  • Seite 4: Inhaltsverzeichnis

    Italiano INDICE 1. INFORMAZIONI GENERALI ....................5 BENVENUTI! ........................5 PANORAMICA INTRODUTTIVA ..................5 RIFERIMENTI PER L’UTENTE ....................5 CARATTERISTICHE MECCANICHE ED ACUSTICHE ............. 6 DIMENSIONI ............................... 6 COPERTURA ACUSTICA ..........................6 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO ....7 SEZIONE DI INGRESSO, USCITA E CONTROLLO ..................

  • Seite 5: Informazioni Generali

    Italiano 1. INFORMAZIONI GENERALI BENVENUTI! Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo monitor attivo coassiale professionale racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l’impiego di soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali. PANORAMICA INTRODUTTIVA LVX XM12 è...

  • Seite 6: Caratteristiche Meccaniche Ed Acustiche

    Italiano CARATTERISTICHE MECCANICHE ED ACUSTICHE DIMENSIONI LVX XM12 integra, in un cabinet di legno, protetto da un rivestimento in PVC, del peso di 20,1 kg, un woofer da 12” (voice coil:”2.5”) e un driver a compressione da 1” (voice coil:1.4”) in configurazione coassiale.

  • Seite 7: Caratteristiche Della Sezione Di Amplificazione E Di Controllo

    Italiano CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplificatore digitale di ultima generazione DIGIPRO G3, in classe D, è il cuore di LVX XM12. Totalmente silenzioso, il raffreddamento avviene senza l’ausilio di ventole, e assicura una potenza di amplificazione di 600 W RMS. Tutti gli ingressi e i controlli sono concentrati nel pannello amplificatore.

  • Seite 8: Sezione Di Ingresso, Uscita E Controllo

    Italiano SEZIONE DI INGRESSO, USCITA E CONTROLLO 1. USB SERVICE DATA Tramite questa porta standard mini-USB di tipo B è possibile, tramite PC e USB BURNER MANAGER, aggiornare il firmware del prodotto. Per ulteriori informazioni consultare il sito http://www.dbtechnologies.com alla sezione “DOWNLOADS” ed il capitolo AGGIORNAMENTO DEL FIRMWARE.

  • Seite 9: Sezione Di Alimentazione

    Italiano SEZIONE DI ALIMENTAZIONE 7. FUSIBILE DI PROTEZIONE “MAINS FUSE” Fusibile di rete. 8. INGRESSO DI ALIMENTAZIONE “AUTO-RANGE MAINS INPUT” Ingresso per connettore POWERCON®. 9. USCITA DI RILANCIO DELL’ALIMENTAZIONE “MAINS LINK” Grazie a questa connessione, è possibile rilanciare l’alimentazione a un secondo modulo. ATTENZIONE! •...

  • Seite 10: Prima Accensione

    Italiano 2. PRIMA ACCENSIONE CONTENUTO DELLA CONFEZIONE Verificate, aprendo la confezione, che il contenuto dell’imballo del diffusore LVX XM12 sia completo. L’imballo contiene: • cavo di alimentazione con connettore POWERCON® • LVX XM12 • quick start e documentazione relativa alla garanzia •...

  • Seite 11: Collegamento Dell' Alimentazione

    Italiano COLLEGAMENTO DELL’ ALIMENTAZIONE ALIMENTAZIONE • Collegare l’ingresso audio (4) correttamente, selezionando la sorgente attraverso il selettore “Input sensitivity” (3). In caso di ingresso di segnale proveniente da ingresso di linea o da un’uscita mixer impostare il selettore su “LINE”, in caso di ingresso microfonico (utilizzare un microfono dinamico), impostare il selettore su “MIC”.

  • Seite 12: Collegamento Delle Uscite Fra Più Moduli (Rilancio Dell'alimentazione)

    Italiano COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio dell’alimentazione) ALIMENTAZIONE RILANCIO LVX XM12 Cod. 420120240 REV.1.0...

  • Seite 13: Collegamento Delle Uscite Fra Più Moduli (Rilancio Del Segnale Audio)

    Italiano Su LVX XM12, è possibile rilanciare l’alimentazione dal primo monitor ad uno successivo, fino ad una corrente massima di 14 A (3200 W) nei paesi con tensione di alimentazione 220-240Vac e di 11 A (1200 W) nei paesi con tensione di alimentazione 100-120Vac.

  • Seite 14: Esempi Di Utilizzo

    Italiano 3. ESEMPI DI UTILIZZO • In configurazione monitor, pianificare l’installazione in modo da consentire un’adeguata copertura acustica, il più possibile priva di ostacoli e tale da scongiurare l’effetto Larsen (feedback). UTILIZZO A TERRA COME MONITOR DA PALCO L’utilizzo a terra come monitor da palco è facile e veloce. Verificare che l’eventuale inclinazione del pavimento non sia tale da produrre uno scivolamento del monitor.

  • Seite 15: Aggiornamento Del Firmware

    Italiano 4. AGGIORNAMENTO DEL FIRMWARE È molto importante mantenere aggiornato il firmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione “DOWNLOADS”. 1. Scaricare ed installare USB BURNER MANAGER nella sezione “SOFTWARE & CONTROLLER” sul proprio computer.

  • Seite 16: Accessori

    Italiano 5. ACCESSORI Per un rapido montaggio come sistema PA, è previsto come accessorio: • SSB2, coppia di treppiedi diametro 35 mm, utile al montaggio di 2 LVX XM12 per l’utilizzo come sistema di amplificazione PA. A lato del monitor, integrato nello chassis, si trova l’adattatore pole mount adatto a questo scopo.

  • Seite 17: Risoluzione Dei Problemi

    Italiano 6. RISOLUZIONE DEI PROBLEMI Il diffusore non si accende: 1. Verificare la corretta presenza dell’alimentazione a monte dell’impianto. 2. Verificare che il cavo di alimentazione con connettore POWERCON® sia correttamente inserito. 3. In caso il problema persista, contattare l’assistenza. Il diffusore si accende ma non emette nessun suono: 1.

  • Seite 18: Specifiche Tecniche

    Italiano 7. SPECIFICHE TECNICHE GENERALE Tipologia: Monitor coassiale attivo a 2 vie per l’uso professionale DATI ACUSTICI Risposta in frequenza [-6dB]: 69 – 17800 Hz Max SPL (@ 1m): 127 dB HF compression diver (uscita): 1” HF Voice Coil: 1.4” Configurazione acustica: Reflex 1700 Hz - 24...

  • Seite 19: Processore

    Italiano PROCESSORE Controller interno: DSP 56 bit Convertitore A/D D/A: 28/56 bit/48 kHz Limiter: Peak, RMS, Termico INTERFACCIA UTENTE Wedge: [1] FLAT/ [2] VOCAL/ [3] HPF-80Hz/ [4] HPF-120Hz/ Presets: [5] Service Speaker: [6] HF reduction/ [7] HF boost/ [8] loudness Controlli: Rotary BCD 8 Pos, MIC LINE SWITCH INGRESSI E USCITE...

  • Seite 20: Dimensioni

    Italiano DIMENSIONI Materiale: Multistrato di legno con copertura di pvc Griglia: Verniciata / lavorazione CNC Predisposizione per fly-bar: Integrate Maniglie: Montaggio su palo: Sì, 36 mm Larghezza: 515 mm Altezza: 460 mm Profondità: 370 mm 20,1 kg Peso: LVX XM12 Cod.
  • Seite 21 Italiano Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B.
  • Seite 22 English TABLE OF CONTENTS 1. GENERAL INFORMATION ....................23 WELCOME! ........................23 PRODUCT OVERVIEW ....................... 23 USER REFERENCE ......................23 MECHANICAL AND ACOUSTICAL FEATURES ..............24 DIMENSIONS ............................24 SOUND COVERAGE ..........................24 FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS ..........25 INPUT, OUTPUT AND CONTROL SECTION ....................

  • Seite 23: General Information

    English 1. GENERAL INFORMATION WELCOME! Thanks for purchasing a product designed and developed in Italy by dBTechnologies! This professional-grade coaxial active monitor is the product of several years of experience and innovation in the sound reinforcement industry, using cutting-edge sound, electronic and material research solutions. PRODUCT OVERVIEW LVX XM12 is a professional-grade coaxial active monitor in bass-reflex configuration, equipped with a 12”...

  • Seite 24: Mechanical And Acoustical Features

    English MECHANICAL AND ACOUSTICAL FEATURES DIMENSIONS LVX XM12 incorporates a 12” woofer (2.5” voice coil) and a 1” compression driver (1.4” voice coil) in coaxial configuration accommodated in a wooden cabinet protected by a PVC coating and weighing 20.1 kg. The overall dimensions of a single speaker are as follows: 515 x 460 x 370 mm.

  • Seite 25: Features Of The Amplifier And Control Sections

    English FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS The latest-generation class-D digital amplifier DIGIPRO G3 is at core of LVX XM12. It features totally silent fanless cooling and provides 600 W RMS amplification power. All inputs and controls are gathered in the amplifier panel. An internal DSP adapts the monitor to different application requirements based on presets that can be set using a rotary switch.

  • Seite 26: Input, Output And Control Section

    English INPUT, OUTPUT AND CONTROL SECTION 1. SERVICE DATA USB PORT This standard Mini-USB Type-B port enables user to update product firmware using a PC and USB BURNER MANAGER. More details are available at http://www.dbtechnologies.com under “DOWNLOADS” and in section FIRMWARE UPDATES.

  • Seite 27: Power Supply Unit Section

    English POWER SUPPLY UNIT SECTION 7. MAINS FUSE Mains protection fuse. 8. AUTO-RANGE MAINS INPUT POWERCON connector input. 9. “MAINS LINK” POWER OUTPUT This connector is intended to supply power to a second module. WARNING! • The fuse installed at the factory is rated for operation in the 220-240 V voltage range.

  • Seite 28: First Power-Up

    English 2. FIRST POWER-UP PACKAGE CONTENTS When you open the LVX XM12 speaker package, ensure that all contents are present. The package contains: • power supply cable with POWERCON connector • LVX XM12 • quick start user manual and warranty documents •...

  • Seite 29: Power Supply Connection

    English POWER SUPPLY CONNECTION POWER SUPPLY • Connect the audio input (4) properly, selecting the source with the “Input sensitivity” selector (3). Set selector to “LINE” if the input signal is coming from a line input or a mixer output, or to “MIC” for a microphone input (use a dynamic microphone).

  • Seite 30: Connecting The Outputs Of Multiple Modules (Power Daisy Chain)

    English CONNECTING THE OUTPUTS OF MULTIPLE MODULES (power daisy chain) POWER SUPPLY DAISY CHAIN LVX XM12 Cod. 420120240 REV.1.0...

  • Seite 31: Connecting The Outputs Of Multiple Modules (Audio Daisy Chain)

    English LVX XM12 can supply mains power to another monitor up to a maximum current draw of 14 A (3200 W) when operating at 220-240Vac or up to 11 A (1200 W) when operating at 100-120Vac. To perform this type of connection, simply connect the supplied power supply cable to the MAINS INPUT (8) of the first LVX XM12 module and connect a second (optional) cable with suitable connectors across the MAINS LINK output (9) and the MAINS INPUT (8) of the next LVX XM12 module in the chain.

  • Seite 32: Usage Examples

    English 3. USAGE EXAMPLES • In the monitor configuration, plan installation so as to ensure appropriate sound coverage, with as few obstacles as possible, and such to avoid the Larsen effect (audio feedback). FLOOR-STANDING STAGE MONITOR . Usage as stage audio monitor is quick and easy. Determine floor slope (if any) to ensure that the monitor will not slide.

  • Seite 33: Firmware Updates

    English 4. FIRMWARE UPDATES IT IS very important to keep product firmware updated to the latest version to ensure full performance. Please check site http://www.dbtechnologies.com for updates under section “DOWNLOADS” periodically. 1. Download USB BURNER MANAGER from section “SOFTWARE & CONTROLLER”...

  • Seite 34: Accessories

    English 5. ACCESSORIES This option is available for quick mounting and use as PA system: • SSB2, pair of tripods with 35-mm diameter to mount 2 LVX XM12 monitors for use as PA amplification system. A pole mount socket suitable for the purpose is integrated in the chassis on monitor side. Please read the corresponding manual for more details.

  • Seite 35: Troubleshooting

    English 6. TROUBLESHOOTING The speaker will not turn on: 1. Check that power supply is present upstream of the installation. 2. Ensure that the power supply cable with POWERCON connector is properly plugged in. The speaker turns on but produces no sound: 1.

  • Seite 36: Specifications

    English 6. SPECIFICATIONS GENERAL Type: Professional-grade 2-way coaxial active monitor ACOUSTICAL SPECIFICATIONS Frequency response [-6dB]: 69 – 17800 Hz Max SPL (@ 1m): 127 dB HF compression driver (output): 1” HF Voice Coil: 1.4” Acoustic configuration: Reflex 1700 Hz - 24 dB/oct Crossover frequency: Coverage (HxV): 90°...

  • Seite 37: Processor

    English PROCESSOR Internal controller: DSP 56 bit A/D D/A converter: 28/56 bit/48 kHz Limiter: Peak, RMS, Termico USER INTERFACE Wedge: [1] FLAT/ [2] VOCAL/ [3] HPF-80Hz/ [4] HPF-120Hz/ Presets (): [5] Service Speaker: [6] HF reduction/ [7] HF boost/ [8] loudness Controls: Rotary BCD 8 Pos, MIC LINE SWITCH Inputs:...

  • Seite 38: Dimensions

    English DIMENSIONS Material: Plywood with PVC coating Grille: Paint-finished / NC-machined Provisions for fly bar: Handles: Integrated Pole mount: Yes, 36 mm Width: 515 mm Height: 460 mm Depth: 370 mm 20,1 kg Weight: LVX XM12 Cod. 420120240 REV.1.0...
  • Seite 39 English Product features, specifications and appearance are subject to changes without prior notice. dBTechnologies reserves the right to make changes or improvements in design or manufacture without any obligation to incorporate such changes or improvements in products manufactured before their introduction. A.E.B.
  • Seite 40 Deutsch INHALT 1. ALLGEMEINE INFORMATIONEN ..................43 WILLKOMMEN! ........................ 43 ÜBERSICHT ........................43 HINWEISE FÜR DEN BENUTZER ..................43 MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ............44 ABMESSUNGEN ............................44 ABSTRAHLVERHALTEN ..........................44 EIGENSCHAFTEN DES VERSTÄRKER- UND STEUERTEILS ..........45 EINGANGS- UND STEUERTEIL ......................... 46 NETZTEIL ..............................

  • Seite 41: Allgemeine Informationen

    Deutsch 1. ALLGEMEINE INFORMATIONEN WILLKOMMEN! Wir bedanken uns für den Kauf dieses in Italien von dBTechnologies konstruierten und entwickelten Produkts! Dieser professionelle, koaxiale Aktivlautsprecher basiert auf einer jahrelangen Erfahrung und Innovation im Bereich der Beschallungstechnik, mit dem Einsatz hochmoderner technologischer Lösungen in der Akustik, Elektronik und Materialforschung.

  • Seite 42: Mechanische Und Akustische Eigenschaften

    Deutsch MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ABMESSUNGEN Der LVX XM12 nimmt in seinem mit robustem PVC- beschichteten Holzgehäuse und mit einem Gewicht von 20,1 kg einen 12"-Tieftöner (Schwingspule: 2,5") und einen 1"-Kompressionstreiber (Schwingspule: 1,4") in koaxialer Bauweise auf. Die Maße des einzelnen Lautsprechers sind: 515 x 460 x 370 mm.

  • Seite 43: Eigenschaften Des Verstärker- Und Steuerteils

    Deutsch EIGENSCHAFTEN DES VERSTÄRKER- UND STEUERTEILS Der digitale Hochleistungsverstärker mit der DIGIPRO-G3- Technologie der letzten Generation ist das Herz des LVX XM12. Für die Kühlung dieser völlig geräuschlos arbeitenden Endstufe wird auf Lüfter verzichtet und ihre Leistung beträgt 600 W RMS. Alle Eingänge und Steuerelemente sind auf dem Verstärker-Steuerfeld zusammengefasst.

  • Seite 44: Eingangs- Und Steuerteil

    Deutsch EINGANGS- UND STEUERTEIL 1. USB-SERVICE-DATEN Über diesen Mini-USB-Standardport vom Typ B kann die Firmware des Produkts mithilfe eines PCs und des USB-BURNER- MANAGERS aktualisiert werden. Weitere Informationen finden Sie auf der Website http://www.dbtechnologies.com, Sektion „DOWNLOADS“ unter dem Abschnitt AKTUALISIERUNG DER FIRMWARE.

  • Seite 45: Netzteil

    Deutsch NETZTEIL 7. SCHUTZSICHERUNG „MAINS FUSE“ Netzsicherung. 8. SPANNUNGSVERSORGUNGSEINGANG „AUTO-RANGE MAINS INPUT“ Eingang für POWERCON®-Steckverbinder. 9. „MAINS-LINK“-AUSGANG Über diesen Anschluss kann die Spannungsversorgung an ein zweites Modul gelinkt werden. ACHTUNG! • Der Lautsprecher wird mit einer eingebauten Sicherung für den Spannungsbereich 220-240 V geliefert.

  • Seite 46: Erstmaliges Einschalten

    Deutsch 2. ERSTMALIGES EINSCHALTEN VERPACKUNGSINHALT Beim Öffnen der Verpackung prüfen, dass der Inhalt alle zum Lautsprechermodell LVX XM12 gehörenden Komponenten umfasst. Die Verpackung enthält: • Netzkabel mit POWERCON®-Steckverbinder • LVX XM12 • Schnellstart-Anleitung und Garantieunterlagen • Sicherung für den Spannungsbereich 100-120 V ACHTUNG! Der Lautsprecher wird mit einer eingebauten Sicherung für den Spannungsbereich 220-240 V geliefert.

  • Seite 47: Anschluss Der Stromversorgung

    Deutsch ANSCHLUSS DER STROMVERSORGUNG SPANNUNGSVERSORGUNG • Den Toneingang (4) ordnungsgemäß anschließen, indem man die Tonquelle mit dem Wahlschalter „Input Sensitivity“ (3) auswählt. Im Fall eines vom Leitungseingang oder von einem Mischpultausgang kommenden Signaleingangs den Wahlschalter auf „LINE“ stellen, im Fall eines Mikrofoneingangs (dynamisches Mikrofon verwenden) den Wahlschalter auf „MIC“...

  • Seite 48: Verlinkung Der Ausgänge Mehrerer Lautsprecher (Mains Link)

    Deutsch VERLINKUNG DER AUSGÄNGE MEHRERER LAUTSPRECHER (Mains Link) SPANNUNGSVERSORGUNG VERLINKUNG LVX XM12 Cod. 420120240 REV. 1.0...

  • Seite 49: Verlinkung Der Ausgänge Mehrerer Lautsprecher (Tonsignal-Link)

    Deutsch Deutsch Mit dem LVX XM12 ist es möglich, die Versorgungsspannung des ersten Monitors mit dem nächsten Monitorlautsprecher zu verlinken, bis zu einem Maximalstrom von 14 A (3200 W) in Ländern mit einer Stromspannung von 220-240 Vac, und von 11 A (1200 W) in Ländern mit einer Stromspannung von 100-120 Vac. Für diese Anschlussart muss das beigelieferte Netzkabel an den Eingang MAINS INPUT (8) des ersten LVX XM12 angeschlossen werden, dann wird ein zweites Kabel mit den entsprechenden Steckverbindern (Extras) zwischen dem Ausgang MAINS LINK (9) und dem Eingang MAINS INPUT (8) des nächsten LVX XM12 angeschlossen.

  • Seite 50: Installationsbeispiele

    Deutsch 3. INSTALLATIONSBEISPIELE • In der Monitor-Konfiguration die Installation so planen, dass eine ausreichende Schallverteilung erreicht wird, möglichst ohne Hindernisse und ohne einen Larsen-Effekt (Rückkopplung) zu erzeugen. BODENAUFSTELLUNG ALS STAGE-MONITOR Die Bodenaufstellung als Stage-Monitor kann einfach und schnell vorgenommen werden. Sicherstellen, dass die eventuelle Neigung des Bodens nicht so stark ist, dass der Monitor rutschen kann.

  • Seite 51: Aktualisierung Der Firmware

    Deutsch 4. AKTUALISIERUNG DER FIRMWARE ES ist sehr wichtig, dass die Firmware des Produkts zwecks vollständiger Funktionalität stets aktualisiert wird. Kontrollieren Sie den Aktualisierungsstand auf der Website http://www.dbtechnologies.com, Sektion „DOWNLOADS“. 1. Laden Sie den USB BURNER MANAGER in der Sektion „SOFTWARE&CONTROLLER“ auf der Website von dBTechnologies herunter.

  • Seite 52: Zubehör

    Deutsch 5. ZUBEHÖR Für die schnelle Aufstellung in einem PA-System gibt es als Zubehör: • SSB2, ein Paar Ständer mit einem Durchmesser von 35 mm, für die Montage von 2 LVX- XM12-Lautsprechern für den Einsatz in PA-Systemen. Dafür ist an der Seite des Monitors ein Hochständerflansch in das Gehäuse eingelassen.

  • Seite 53: Problemlösung

    Deutsch 6. PROBLEMLÖSUNG Der Lautsprecher schaltet sich nicht ein: 1. Die der Anlage vorgeschaltete Spannungsversorgung prüfen. 2. Sicherstellen, dass das Netzkabel mit dem POWERCON®-Steckverbinder ordnungsgemäß angeschlossen ist. Der Lautsprecher schaltet sich ein, es ist jedoch kein Ton zu hören: 1. Sicherstellen, dass die Eingangsanschlüsse des Tonsignals richtig ausgeführt wurden, vorzugsweise mit Kabeln mit Neutrik®-Steckverbindern.

  • Seite 54: Technische Angaben

    Deutsch 7. TECHNISCHE ANGABEN ALLGEMEINES Produkttyp: Koaxialer, aktiver 2-Wege-Monitor für den professionellen Einsatz AKUSTIKDATEN Frequenzgang [-6 dB]: 69 – 17.800 Hz Max. SPL (Entf.: 1 m): 127 dB HF-Kompressionstreiber (Ausgang): 1" HF-Schwingspule: 1,4" Akustische Bauform: Reflex 1700 Hz Übergangsfrequenz: Abstrahlverhalten (HxV): 90°...

  • Seite 55: Prozessor

    Deutsch PROZESSOR DSP 56-Bit Interner Controller A/D D/D-Wandler 28/56-Bit/48 kHz Limiter: Peak, RMS, Thermisch BENUTZEROBERFLÄCHE Wedge: [1] FLAT/ [2] VOCAL/ [3] HPF-80 Hz/ [4] HPF-120 Hz/ Presets: [5] Service Lautsprecher: [6] HF Reduction/ [7] HF Boost/ [8] Loudness BCD-Drehschalter, 8 Pos., MIC LINE SWITCH Steuerelemente: COMBO XLR, JACK 6,3 mm Eingänge:...

  • Seite 56: Abmessungen

    Deutsch ABMESSUNGEN Material: Sperrholz mit PVC-Beschichtung Gitter: Lackiert / NC-Bearbeitung Flugfähigkeit: Nein Handgriffe: Integriert Hochständermontage: Ja, 36 mm Breite: 515 mm Höhe: 460 mm Tiefe: 370 mm 20,1 kg Gewicht: LVX XM12 Cod. 420120240 REV. 1.0...
  • Seite 57 Deutsch Mögliche Änderungen der Merkmale, Spezifikationen und Optik der Produkte ohne Vorbescheid vorbehalten. Weiterhin behält dBTechnologies sich das Recht vor, Änderungen oder Verbesserungen des Design und der Verarbeitung ohne Änderungs- oder Verbesserungspflicht bereits bestehender Produkte vorzunehmen. A.E.B. Industriale Srl Via Brodolini, 8 Località...
  • Seite 58 Français TABLE DES MATIÈRES 1. GÉNÉRALITÉS ........................61 BIENVENUS ! ........................61 INTRODUCTION ........................ 61 RÉFÉRENCES POUR L’UTILISATEUR .................. 61 CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES ........... 62 DIMENSIONS ............................62 COUVERTURE ACOUSTIQUE ........................62 CARACTÉRISTIQUES DE LA SECTION D’AMPLIFICATION ET DE CONTRÔLE ....63 SECTION D’ENTRÉE ET DE CONTRÔLE ....................

  • Seite 59: Généralités

    Français 1. GÉNÉRALITÉS BIENVENUS ! Merci d’avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce retour de scène actif coaxial professionnel est le résultat d’années d’expérience et d’innovation dans le secteur de la diffusion sonore, offrant des solutions de pointe dans le domaine acoustique, électronique et de recherche sur les matériaux.

  • Seite 60: Caractéristiques Mécaniques Et Acoustiques

    Français CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES DIMENSIONS LVX XM12 intègre, dans un coffret en bois protégé par un revêtement en PVC et ayant un poids de 20,1 kg, un woofer de 12” (voice coil : 2.5”) et un driver à compression de 1” (voice coil : 1.4”) en configuration coaxiale.

  • Seite 61: Caractéristiques De La Section D'amplification Et De Contrôle

    Français CARACTÉRISTIQUES DE LA SECTION D’AMPLIFICATION ET DE CONTRÔLE L’amplificateur numérique de dernière génération DIGIPRO G3, classe D, est le cœur de LVX XM12. Totalement silencieux, le refroidissement se produit sans ventilateurs et assure une puissance d’amplification de 600 W RMS. Toutes les entrées et les commandes sont concentrées dans le panneau de l’amplificateur.

  • Seite 62: Section D'entrée Et De Contrôle

    Français SECTION D’ENTRÉE ET DE CONTRÔLE 1. USB SERVICE DATA Grâce à ce port standard mini-USB de type B, en utilisant le PC et le USB BURNER MANAGER, il est possible de mettre à jour le micrologiciel du produit. Pour plus d’informations, consulter le site http://www.dbtechnologies.com à...

  • Seite 63: Section D'alimentation

    Français SECTION D’ALIMENTATION 7. FUSIBLE DE PROTECTION « MAINS FUSE » Fusible de réseau. 8. ENTRÉE D’ALIMENTATION « AUTO-RANGE MAINS INPUT » Entrée pour connecteur POWERCON. 9. SORTIE DE RELANCE DE L’ALIMENTATION « MAINS LINK » Grâce à cette connexion, il est possible de relancer l’alimentation à un deuxième module. ATTENTION ! L’enceinte est livrée avec un fusible déjà...

  • Seite 64: Premier Allumage

    Français 2. PREMIER ALLUMAGE CONTENU DE L’EMBALLAGE Lors de l’ouverture de l’emballage, vérifier que le contenu de l’emballage de l’enceinte LVX XM12 est complet. L’emballage contient : • câble d’alimentation avec connecteur POWERCON • LVX XM12 • quick start et la documentation de garantie •...

  • Seite 65: Connexion De L'alimentation

    Français CONNEXION DE L’ALIMENTATION ALIMENTATION • Connecter l’entrée audio (4) correctement, en sélectionnant la source à l’aide du sélecteur « Input sensitivity » (3). En cas d’entrée d’un signal provenant d’une entrée de ligne ou d’une sortie du mélangeur, régler le sélecteur sur « LINE » ; en cas d’entrée d’un microphone (utiliser un microphone dynamique), régler le sélecteur sur «...

  • Seite 66: Connexion Des Sorties Entre Plusieurs Modules (Relance De L'alimentation)

    Français CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance de l’alimentation) ALIMENTATION RELANCE LVX XM12 Cod. 420120240 REV.1.0...

  • Seite 67: Connexion Des Sorties Entre Plusieurs Modules (Relance Du Signal Audio)

    Français Sur LVX XM12, il est possible de relancer l’alimentation du premier retour de scène à un autre, jusqu’au courant maximum de 14 A (3 200 W) dans les pays avec une tension d’alimentation de 220-240Vac et de 11 A (1 200 W), dans les pays avec une tension d’alimentation de 100-120Vac.

  • Seite 68: Exemples D'utilisation

    Français 3. EXEMPLES D’UTILISATION • Lors de la configuration du retour de scène, planifier l’installation de manière à permettre une couverture acoustique adéquate, libre d’obstacles autant que possible et évitant l’effet Larsen (feedback). INSTALLATION AU SOL EN TANT QUE RETOUR DE SCÈNE L’utilisation comme moniteur audio sur scène est facile et rapide.

  • Seite 69: Mise À Jour Du Micrologiciel

    Français 4. MISE À JOUR DU MICROLOGICIEL IL très important de mettre à jour périodiquement le micrologiciel du produit, pour assurer sa pleine fonctionnalité. Visiter régulièrement le site http://www.dbtechnologies.com à la section « DOWNLOADS ». 1. Éteindre le LVX XM12 et débrancher le câble d’alimentation. 2.

  • Seite 70: Accessoires

    Français 5. ACCESSOIRES Pour une installation rapide en tant que système PA, on prévoit l’accessoire suivant : • SSB2, couple de trépieds de 35 mm de diamètre, utile pour l’installation de 2 LVX XM12 à utiliser comme système d’amplification PA. Sur le côté du retour de scène, intégré dans le châssis, il y a l’adaptateur pole mount prévu à...

  • Seite 71: Dépannage

    Français 6. DÉPANNAGE L’enceinte ne s’allume pas : 1. Vérifier la correcte alimentation en amont du système. 2. Vérifier que le câble d’alimentation avec un connecteur POWERCON est correctement inséré. 3. Si le problème persiste, contacter le service d’assistance technique. L’enceinte s’allume mais n’émet aucun son : 1.

  • Seite 72: Spécifications Techniques

    Français 7. SPÉCIFICATIONS TECHNIQUES INFORMATIONS GÉNÉRALES Type : Retour de scène coaxial actif 2 voies à usage professionnel DONNÉES ACOUSTIQUES Réponse en fréquence [-6dB] : 69 – 17800 Hz Max SPL (à 1m) : 127 dB HF compression driver (sortie) : 1”...

  • Seite 73: Processeur

    Français PROCESSEUR Contrôleur interne : DSP 56 bit Convertisseur A/D D/A : 28/56 bit/48 kHz Peak, RMS, Thermique Limiter : INTERFACE UTILISATEUR Wedge: [1] FLAT/ [2] VOCAL/ [3] HPF-80Hz/ [4] HPF-120Hz/ Presets: [5] Service Speaker: [6] HF reduction/ [7] HF boost/ [8] loudness Commandes : Commande rotative BCD 8 Pos, MIC LINE SWITCH Entrées :...

  • Seite 74: Dimensions

    Français DIMENSIONS Matériau : Bois avec couverture en PVC Grille : Peinte / usinage CNC Pré-équipé pour fly-bar : Intégrées Poignées : Installation sur poteau : Sì, 36 mm Largeur : 515 mm Hauteur : 460 mm Profondeur : 370 mm 20,1 kg Poids : LVX XM12...
  • Seite 75 Français Les caractéristiques, les spécifications et l’aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d’apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d’améliorer également les produits déjà réalisés. A.E.B.
  • Seite 76 Español ÍNDICE 1. INFORMACIÓN GENERAL ....................80 ¡BIENVENIDOS! ........................ 80 INTRODUCCIÓN ........................ 80 RÉFÉRENCES POUR L’UTILISATEUR .................. 80 CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO ............. 81 DIMENSIONES ............................81 DISTRIBUCIÓN DEL SONIDO ........................81 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL ......82 SECCIÓN DE ENTRADAS Y CONTROL ......................

  • Seite 77: Información General

    Español 1. INFORMACIÓN GENERAL ¡BIENVENIDOS! ¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este monitor activo coaxial profesional es el resultado de años de experiencia e innovación en el ámbito de la megafonía, con el uso de soluciones realmente avanzadas en términos de sonido, electrónica e investigación sobre los materiales.

  • Seite 78: Características Mecánicas Y Del Sonido

    Español CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO DIMENSIONES En su estructura de madera protegida por un recubrimiento de PVC, con un peso de 20,1 kg, LVX XM12 incluye un woofer de 12” (voice coil: 2.5”) y un driver de compresión de 1” (voice coil:1.4”) con un diseño coaxial.

  • Seite 79: Características De La Sección De Amplificación Y Control

    Español CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplificador digital de última generación DIGIPRO G3, clase D, es el corazón de LVX XM12. Totalmente silencioso, porque su enfriamiento ocurre sin la ayuda de ventiladores, asegura una potencia de amplificación de 600 W RMS. Todas las entradas y los controles se concentran en el panel amplificador.

  • Seite 80: Sección De Entradas Y Control

    Español SECCIÓN DE ENTRADAS Y CONTROL 1. USB SERVICE DATA A través de este puerto estándar mini-USB de tipo B es posible, utilizando ordenador y USB BURNER MANAGER, actualizar el firmware del producto. Para más información, consultar la página web http://www.dbtechnologies.com en la sección “DOWNLOADS”...

  • Seite 81: Sección De Alimentación

    Español SECCIÓN DE ALIMENTACIÓN 7. FUSIBLE DE PROTECCIÓN “MAINS FUSE” Fusible de red. 8. ENTRADA DE ALIMENTACIÓN “AUTO-RANGE MAINS INPUT” Entrada para conector POWERCON. 9. SALIDA DE TRANSMISIÓN DE LA ALIMENTACIÓN “MAINS LINK” Gracias a esta conexión, es posible transmitir la alimentación a un segundo módulo. ¡ATENCIÓN! El difusor se suministra con un fusible ya montado para operar en el rango de voltaje de 220-240 V.

  • Seite 82: Primer Encendido

    Español 2. PRIMER ENCENDIDO CONTENIDO DEL EMBALAJE Una vez abierto el embalaje, comprobar la presencia de todos los componentes del difusor LVX XM12. El embalaje contiene: • cable de alimentación con conector POWERCON • LVX XM12 • guía de consulta rápida y documentación de garantía •...

  • Seite 83: Conexión De La Alimentación

    Español CONEXIÓN DE LA ALIMENTACIÓN ALIMENTACIÓN • Conectar la entrada de audio (4) correctamente, seleccionando la fuente con el selector “Input sensitivity” (3). Si la señal procede de una entrada de línea o de una salida mixer, colocar el selector en “LINE”, en caso de entrada microfónica (utilizar un micrófono dinámico), colocarlo en “MIC”.

  • Seite 84: Conexión De Las Salidas Entre Varios Módulos

    Español CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la alimentación) ALIMENTACIÓN TRANSMISIÓN LVX XM12 Cod. 420120240 REV.1.0...

  • Seite 85: Conexión De Las Salidas Entre Varios Módulos (Transmisión De La Señal De Audio)

    Español Con el LVX XM12 es posible transmitir la alimentación del primer monitor a un segundo monitor, hasta alcanzar una corriente máxima de 14 A (3200 W) en los países con tensión de alimentación de 220-240 Vac y de 11 A (1200 W) en los países con tensión de alimentación de 100-120 Vac.

  • Seite 86: Ejemplos De Uso

    Español 3. EJEMPLOS DE USO • En configuración monitor, planear la instalación de manera que la distribución acústica resulte adecuada, la cantidad de obstáculos sea mínima y se evite el efecto Larsen (realimentación acústica). USO EN EL SUELO COMO MONITOR DE ESCENA El uso como monitor audio de escena es fácil y rápido.

  • Seite 87: Actualización Del Firmware

    Español 4. ACTUALIZACIÓN DEL FIRMWARE ES muy importante mantener actualizado el firmware del producto, para garantizar su funcionalidad completa. Controlar periódicamente la página web http://www.dbtechnologies.com en la sección “DOWNLOADS”. 1. Descargar USB BURNER MANAGER en la sección “SOFTWARE & CONTROLLER” del sitio web dBTechnologies. 2.

  • Seite 88: Accessorios

    Español 5. ACCESSORIOS Para un montaje rápido como sistema PA, está disponible como accesorio: • SSB2, par de trípodes diámetro 35 mm, útiles para el montaje de 2 LVX XM12 en caso de empleo como sistema de refuerzo de sonido PA. En el lado del monitor, integrado en su bastidor, está presente un adaptador pole mount específico para este uso.

  • Seite 89: Resolución De Problemas

    Español 6. RESOLUCIÓN DE PROBLEMAS El difusor no se enciende: 1. Comprobar la presencia correcta de la alimentación general del sistema. 2. Comprobar que el cable de alimentación con conector POWERCON esté conectado correctamente. 3. Si el problema persiste, contactar con la asistencia. El difusor se enciende pero no emite sonidos: 1.

  • Seite 90: Especificaciones Técnicas

    Español 7. ESPECIFICACIONES TÉCNICAS GENERAL Tipo: Monitor coaxial activo de 2 vías para uso profesional DATOS ACÚSTICOSI Respuesta en frecuencia [-6dB]: 69 – 17800 Hz Max SPL (@ 1m): 127 dB HF compression driver (salida): 1” HF Voice Coil: 1.4” Configuración acústica: Reflex 1700 Hz...

  • Seite 91: Procesador

    Español PROCESADOR Regulador interior: DSP 56 bit Convertidor A/D D/A: 28/56 bit/48 kHz Limitador: Peak, RMS, Térmico INTERFAZ DEL USUARIO Wedge: [1] FLAT/ [2] VOCAL/ [3] HPF-80Hz/ [4] HPF-120Hz/ Ecualizaciones prefijadas (): [5] Service Altavoz: [6] HF reduction/ [7] HF boost/ [8] loudness Controles: Mando rotary BCD 8 Pos, MIC LINE SWITCH Entradas:...

  • Seite 92: Dimensiones

    Español DIMENSIONES Material: Madera con recubrimiento de PVC Rejilla: Pintada / procesado CNC Posibilidad para fly-bar: Integradas Asas: Montaje en poste: Sì, 36 mm Ancho: 515 mm Altura: 460 mm Profundidad: 370 mm Peso: 20,1 kg LVX XM12 Cod. 420120240 REV.1.0...
  • Seite 93 Español Características, especificaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente. A.E.B.
