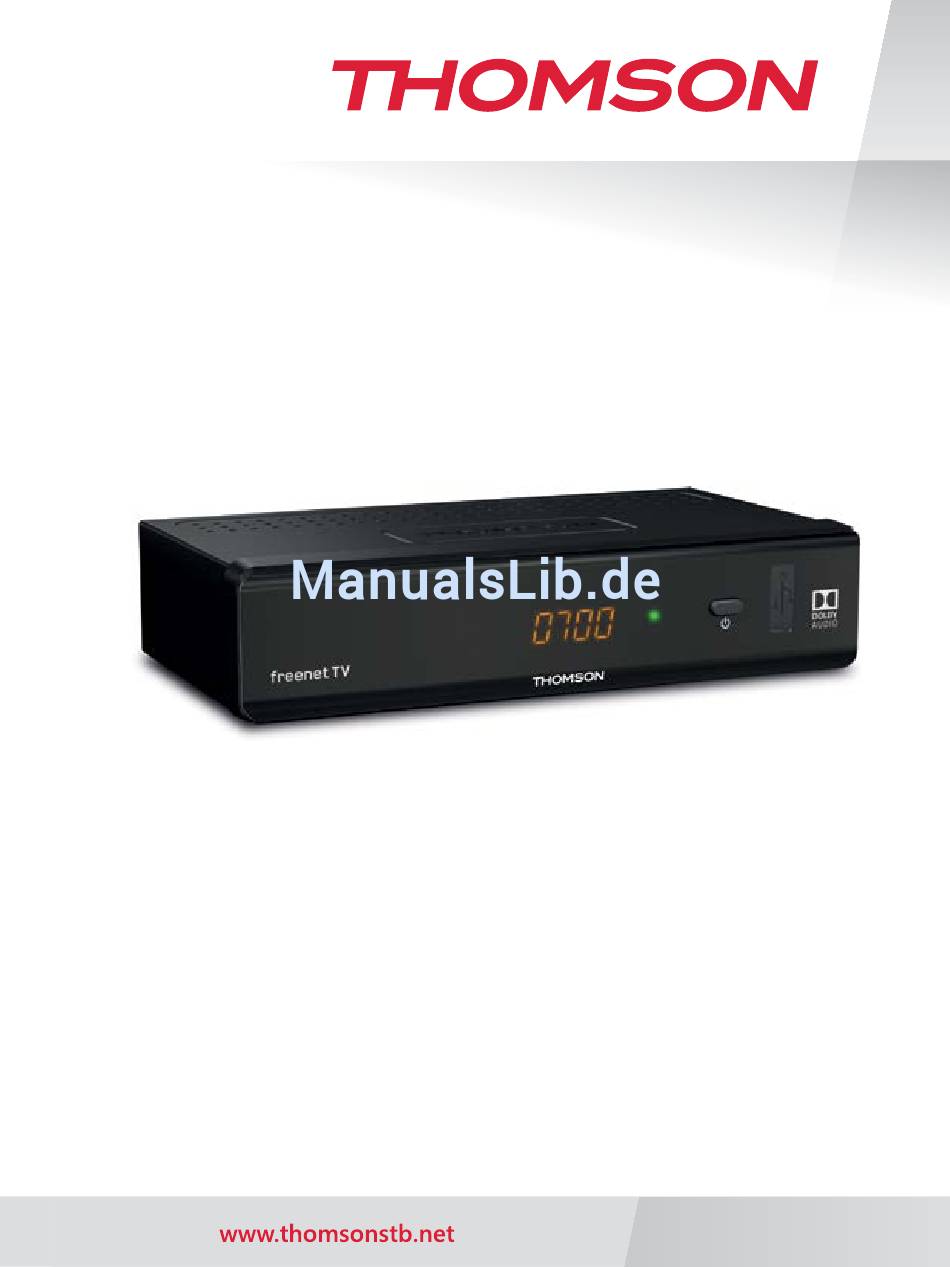

- Seite 1 Empfänger für hochaufl ösendes Antennenfernsehen THT741 Bedienungsanleitung User Manual...
- Seite 2 TV SCART MODEL DIGITAL TERRESTRIAL HD RECEIVER THT741 100 mA max. COAXIAL ETHERNET S/PDIF ANT IN AC 220-240 V~ USB: 5 V 800 mA max. 50/60 Hz, 12 W max.
- Seite 3 TV SCART MODEL DIGITAL TERRESTRIAL HD RECEIVER THT741 100 mA max. COAXIAL ETHERNET S/PDIF ANT IN AC 220-240 V~ USB: 5 V 800 mA max. 50/60 Hz, 12 W max. TV SCART MODEL DIGITAL TERRESTRIAL HD RECEIVER THT741 100 mA max.
- Seite 4 This product has been manufactured and sold under the responsibility of STRONG Group. THOMSON and the THOMSON logo are trademarks of Technicolor (S.A.) or its affiliates and are used under license by STRONG Group. Represented by STRONG Ges.m.b.H. Franz-Josefs-Kai 1 1010 Vienna, Austria Email: support_at@thomsonstb.net...
- Seite 5 Bestimmungen der Richtlinien EMC 2014/30/EU, LVD 2014/35/EU sowie RoHS 2011/65/EU entspricht. Dieses Produkt wurde unter der Zuständigkeit der STRONG Group hergestellt und verkauft. THOMSON und das THOMSON Logo sind Warenzeichen von Technicolor (S.A.) oder seinen Vertretern, welche unter lizenzierter Nutzung der STRONG Group geführt werden.
-
Seite 6: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1.0 EINLEITUNG 1.1 Allgemeine Sicherheits-Maßnahmen 1.2 Lagerung 1.3 Geräte Installation 1.4 Zubehör 1.5 Verwendung externer USB Speichermedien 2.0 IHR RECEIVER 2.1 WERKSSEITIGER PIN-CODE: 0000 2.2 Vorderseite 2.3 Rückseite 2.4 Fernbedienung 2.5 Einsetzen der Batterien 2.6 Bedienung der Fernbedienung 3.0 ANSCHLÜSSE 3.1 Anschluss an die Antenne 3.2 Anschluss an den Fernseher mittels HDMI-Kabel 3.3 Anschluss an den Fernseher mittels SCART-Kabel... -
Seite 7: Einleitung
1.0 EINLEITUNG 1.1 Allgemeine Sicherheits-Maßnahmen Bitte lesen Sie die Sicherheitsrichtlinien aufmerksam durch, bevor Sie Ihr Gerät in Betrieb nehmen. Heben Sie die Bedienungsanleitung für den weiteren Gebrauch auf. - Verwenden Sie nur Zusatzgeräte/Zubehör, die/das vom Hersteller zur Verfügung gestellt, oder angegeben wurden (wie z.B. -
Seite 8: Lagerung
- Trennen Sie das Gerät vom Stromnetz, bevor Sie Kabel anschließen oder längere Zeit nicht nutzen. Warten Sie einige Sekunden, nachdem Sie das Gerät ausgeschaltet haben, bevor Sie ihn bewegen oder andere Geräte anschließen. - Bitte beachten Sie, dass Sie nur Anschluss- und Verlängerungskabel verwenden, die für die gesamte Leistungsaufnahme aller angeschlossenen Geräte ausreichend bemessen sind. -
Seite 9: Zubehör
Fette Buchstaben Fett gedruckte Buchstaben weisen auf eine Taste der Fernbedienung hin. Kursive Buchstaben Kursiv gedruckte Buchstaben weisen auf einen Menüpunkt hin. 1.4 Zubehör - 1 Installationsanleitung - 1 Fernbedienung - 2 Batterien (Typ ААА) ACHTUNG: Batterien sind nicht wiederaufladbar und sollten niemals auseinandergebaut, kurzgeschlossen oder mit anderen Batterien gemischt werden. -
Seite 10: Rückseite
Schalten Sie den Receiver Ein oder in Standby. Zum Anschluss eines USB-Speichermediums. 2.3 Rückseite Fig. 2 ANT IN Dient zum Anschluss einer geeigneten Antenne (Zimmer-, Außen-, Dachantenne). ETHERNET Zum Anschluss eines Ethernet Kabels (RJ-45) für RSS Feeds und Wettervorhersagen HDMI Zum Anschluss Ihres Receivers an Ihren Fernseher mittels HDMI-Kabel. -
Seite 11: Einsetzen Der Batterien
14. Mit Exit kommen Sie von jedem Menü oder Untermenüpunkt jeweils einen Schritt zurück bzw. beenden die aktuelle Funktion. 15. V+/V- Lautstärke lauter/leiser 16. P-/P+ Seitenweise blättern in allen OSD Listen 17. CH+/CH- Nächstes/vorheriges Programm 18. 0~9 Tastenblock zur direkten Anwahl der Programme bzw. Eingabe von Werten 19. -
Seite 12: Anschlüsse
3.0 ANSCHLÜSSE Achtung: Bitte entfernen Sie alle Schutzabdeckungen von der Vorder- und Oberseite des Receivers bevor Sie den Receiver an andere Geräte anschließen. Überzeugen Sie sich davon, dass der Receiver und alle daran angeschlossenen Geräte vom Stromnetz getrennt sind. 3.1 Anschluss an die Antenne Fig. 6 Um digitale Signale zu empfangen, muss Ihr Receiver an eine terrestrische Innen- oder Außenantenne angeschlossen werden. -
Seite 13: Verbindung Mit Dem Internet Für Rss Feeds Und Wettervorhersagen
3.5 Verbindung mit dem Internet für RSS Feeds und Wettervorhersagen Fig. 7 Um RSS Feeds und Wettervorhersagen zu empfangen, muss der Receiver mit dem Internet verbunden werden. Schließen Sie den Ethernet (RJ45) Anschluss mindestens mit einem CAT5E Kabel an den Router/Ethernet Dose/Extender oder ähnliches Equipment, welches einen Zugang zum Internet ermöglicht. -
Seite 14: Antennen Einstellungen
Werkseinstellungen. 5.0 KURZANLEITUNG Wir bei THOMSON verstehen, dass Sie es kaum erwarten können, Ihren neuen terrestrischen HD Receiver in Betrieb zu nehmen. Trotzdem empfehlen wir Ihnen, die ganze Bedienungsanleitung zu lesen, um den vollen Umfang der Funktionen ausschöpfen zu können. Die folgende Kurzanleitung erklärt die Basisfunktionen:... -
Seite 15: Bedienung Im Tv Modus
6.0 BEDIENUNG IM TV MODUS Im TV Modus stehen verschiedenste Funktionen zur Verfügung, um Fernsehen mit Ihrem Receiver zu einem noch größeren Vergnügen zu machen. Die in diesem Menü erwähnten Punkte informieren Sie über die vorhandenen Möglichkeiten. Wir empfehlen Ihnen, auch das Kapitel 7.0 genauer zu lesen, um sich mit Ihrem Receiver vertraut zu machen. 6.1 Kanal wechseln Mit Ihrem neuen Receiver haben Sie folgende Möglichkeiten, den Kanal zu wechseln: - Über eine direkte Eingabe mit den 0 ~ 9 Tasten... -
Seite 16: Teletext
6.4 Teletext Um den verfügbaren Teletext eines Kanals aufzurufen, drücken Sie die TEXT Taste im TV Modus und wählen Sie die gewünschte Seite mittels der Tasten 0~9. Falls verfügbar, können Sie auch die FARBTASTEN zur schnelleren Auswahl verwenden. Um zur vorherigen oder nächsten Seite zu gelangen, drücken Sie die pq Tasten und mit den Tasten t u kann zwischen den Unterseiten gewechselt werden. -
Seite 17: Timeshift
6.7.2 Timeshift* Wenn Sie die Timeshift-Funktion verwenden möchten, drücken Sie einfach nur 2 um die aktuelle Sendung anzuhalten. Drücken Sie u oder 2 erneut, um mit dem zeitversetzten Inhalt fortzufahren. Während der Wiedergabe können Sie die Tasten 5 6 oder 2 fortzufahren. Um den Timeshift-Modus zu stoppen, drücken Sie 3, um so auf die aktuelle Zeit des Live-Signals zu kommen. -
Seite 18: Hauptmenü
löschen möchten, oder wählen Sie noch einmal OK, um die Dateien endgültig zu löschen. * Diese Bedienungsanleitung beschreibt die volle Funktionalität des Receivers mit der optional verfügbaren Software für die Aufnahme über USB (erhältlich in unserem Webshop auf www.thomsonstb.net). 7.0 HAUPTMENÜ In diesem Menü... -
Seite 19: Werkseinstellungen
und die Signalstärke und –qualität an. Sollten Sie unseren Service kontaktieren, halten Sie bitte diese Informationen bereit, da diese zur schnelleren Abwicklung Ihrer Anfrage beitragen können. 7.1.4 Werkseinstellungen Wählen Sie mit pq Werkseinstellungen im Menü Einstellungen und drücken Sie OK. Um den Receiver zurückzusetzen, geben Sie bitte mit den 0 ~ 9 Tasten Ihren PIN Code ein (Werksseitiger PIN: 0000). -
Seite 20: Sender In Der Kanalliste Sortieren
Sie OK, um ihn aus der Liste zu entfernen. Um weitere Sender zu der Favoritenliste hinzuzufügen fahren Sie einfach wie oben beschrieben fort. HINWEIS: Starten Sie immer mit der Auswahl des Senders, den Sie auf Position 1 in der Favoritenliste haben möchten, dann den Nächsten. Auch eine nachträgliche Sortierung in Favoritenlisten ist durch Drücken der GRÜNEN Verschieben Taste möglich. -
Seite 21: Sender Löschen
7.2.1.4 Sender löschen Löschen Sie einen oder mehrere Sender eines Kanals oder Kanäle dauerhaft von der Hauptkanalliste (bis Sie eine neue Suche durchführen). Wählen Sie die Option Löschen und drücken Sie OK. Verwenden Sie pq, um den Sender auszuwählen, den Sie löschen möchten. Wenn der gewünschte Sender markiert ist, drücken Sie OK. -
Seite 22: Allgemeine Einstellungen
Folgenden Einstellungen sind verfügbar: HDMI Auflösung: Wählen Sie die Bildauflösung Ihres Fernsehers. Optionen: Auto (automatische Erkennung der Bildauflösung) und manuelle Auswahl 480i, 576i bis 1080p. Wählen Sie eine Einstellung, die mit den Spezifikationen Ihres Fernsehers übereinstimmt. Eine Auswahl über 576i ist nur über den HDMI-Ausgang anwendbar. -
Seite 23: Auto Standby
7.3.3.2 Auto Standby Auto Standby ist eine Funktion, die Ihnen hilft, den Stromverbrauch zu reduzieren. Verwenden Sie pq, um Auto Standby zu markieren und mit t u können Sie die automatische Abschaltung in den Standby Modus zwischen 1 Stunde und 6 Stunden einstellen. Der Receiver wird dann in der angegebenen Zeit, sofern er keine Befehle von der Fernbedienung empfängt, in den Standby-Modus wechseln. -
Seite 24: Zeiteinstellungen
Bestätigen: Geben Sie erneut Ihren neuen PIN-Code ein, um zu bestätigen. Drücken Sie OK, um zu beenden und die Änderung zu speichern. 7.3.5 Zeit Einstellungen Hier können Sie die Zeitzone für Uhr/Zeit in Ihrem Menü und System einrichten. Verwenden Sie pq, um die Markierung auf Ihre gewünschte Einstellung zu setzen. Die Werte können mit t u geändert werden. -
Seite 25: Wiedergabe Von Multimedia-Dateien
7.4.1 Wiedergabe von Multimedia-Dateien* Diese Funktion ermöglicht die Wiedergabe verschiedener Multimedia-Dateien vom angeschlossenen USB-Speichergerät. Im Menü Multimedia wählen Sie Filme und drücken Sie OK, um in das Menü für das Abspielen von Videodateien zu gelangen. Wählen Sie Musik für die Wiedergabe von Dateien in MP3, OGG und FLAC Formaten. -
Seite 26: Speichereinstellungen
* Die Wiedergabe von Dateien kann nicht garantiert werden, selbst wenn das Format mit dem hier aufgeführten übereinstimmt, da die Wiedergabe von den verwendeten Codecs, Bitraten und Auflösungen abhängt (alle MPEG-Formate werden unterstützt). 7.4.2 Aufnahmen Einstellen* Dieses Menü kann nur aufgerufen werden, wenn ein USB Speichermedium angeschlossen ist. Hier können Sie Timeshift und Aufnahmen einstellen. -
Seite 27: Netzwerk
Die Formatierung wird alle Daten dauerhaft löschen, die auf dem angeschlossenen USB-Gerät gespeichert sind. Bitte erstellen Sie eine Sicherungskopie aller Daten, die Sie behalten möchten, bevor Sie das Menü Formatieren aufrufen. THOMSON übernimmt keine Haftung für den Verlust von Daten von USB-Geräten, die mit diesem Receiver verwendet werden. -
Seite 28: Software Update
Verwenden Sie pq, um den gewünschten Link zu markieren, und drücken Sie OK. Wählen Sie ein Element, das Sie lesen möchten. Drücken Sie , um zu beenden. Sie haben auch die Option, einen RSS-Feed zu löschen, hinzuzufügen oder zu bearbeiten. Drücken Sie die GRÜNE RSS-Feed hinzufügen Taste, um eine Tastatur zu öffnen. -
Seite 29: Fehlerbehebung
ACHTUNG! Nach einem Update startet der Receiver automatisch neu. Trennen Sie NIEMALS das Gerät vom Netz und schalten sie es NICHT aus während des Aktualisierungsvorgangs! Andernfalls kann der Receiver beschädigt werden und die Garantie erlischt! ACHTUNG! Alte Kanallisten und Favoriten werden überschrieben. 8.0 FEHLERBEHEBUNG Es gibt viele Ursachen, die den Normalbetrieb Ihres Receivers beeinflussen können. -
Seite 30: Spezifikationen
Problem Mögliche Ursache Behebung Werkseitiger PIN ist 0000 PIN-Code für Kindersicherung vergessen Kontaktieren Sie die lokale Service PIN für die Menü- oder Hotline oder schicken Sie ein Kanalsperre vergessen Mail an unseren Support via www.thomsonstb.net Nachdem der Receiver in/ Das Zimmer/der Ort Lassen Sie das Signal von einem an einem anderen Zimmer/ bieten schlechtere... - Seite 31 DVB-T2 = 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 Video Decoder Video Ausgang: 576i, 576p, 720p, 1080i, 1080p Bildfrequenz: Bildformat: 4:3, 16:9, Audio Decoder Audio Support: Dolby Digital Plus*/AC3+/PCM MPEG MusiCam Layer II Sampling Rate: 32, 44.1, 48 kHz Audiomodus: Mono L/R, Stereo * Dolby Digital Plus, Dolby Digital und das Doppel-D-Symbol sind eingetragene Warenzeichen von Dolby Laboratories Multimedia Video:...
- Seite 32 Bitte achten Sie darauf, das Gerät gut verpackt — am besten im Originalkarton — einzusenden! *Adressänderung vorbehalten. Die aktuelle Adresse finden Sie auf unserer Website: www.thomsonstb.net THOMSON ist eine Marke von Technicolor (S.A.) oder seinen www.thomsonstb.net Vertretern lizenziert zur Nutzung an die STRONG Gruppe.
- Seite 33 Eingriff durch nicht autorisierte Personen Eine eventuell kostenpflichtige Reparatur kann nur nach Rücksprache mit Ihnen und auf ausdrücklichen Wunsch durchgeführt werden. THOMSON ist eine Marke von Technicolor (S.A.) oder seinen www.thomsonstb.net Vertretern lizenziert zur Nutzung an die STRONG Gruppe.
