Rückansicht; Unterseite - MAXDATA Pro 6100X Benutzerhandbuch

Rückansicht
Sämtliche Be- und
Entlüftungsöffnungen
müssen unter allen
Umständen freige-
halten werden. Bei
Nichtbeachtung kann
es zu einer Überhit-
zung des Gerätes
kommen.

Unterseite

Sämtliche Be- und
Entlüftungsöffnungen
müssen unter allen
Umständen freige-
halten werden. Bei
Nichtbeachtung kann
es zu einer Überhit-
zung des Gerätes
kommen.
28

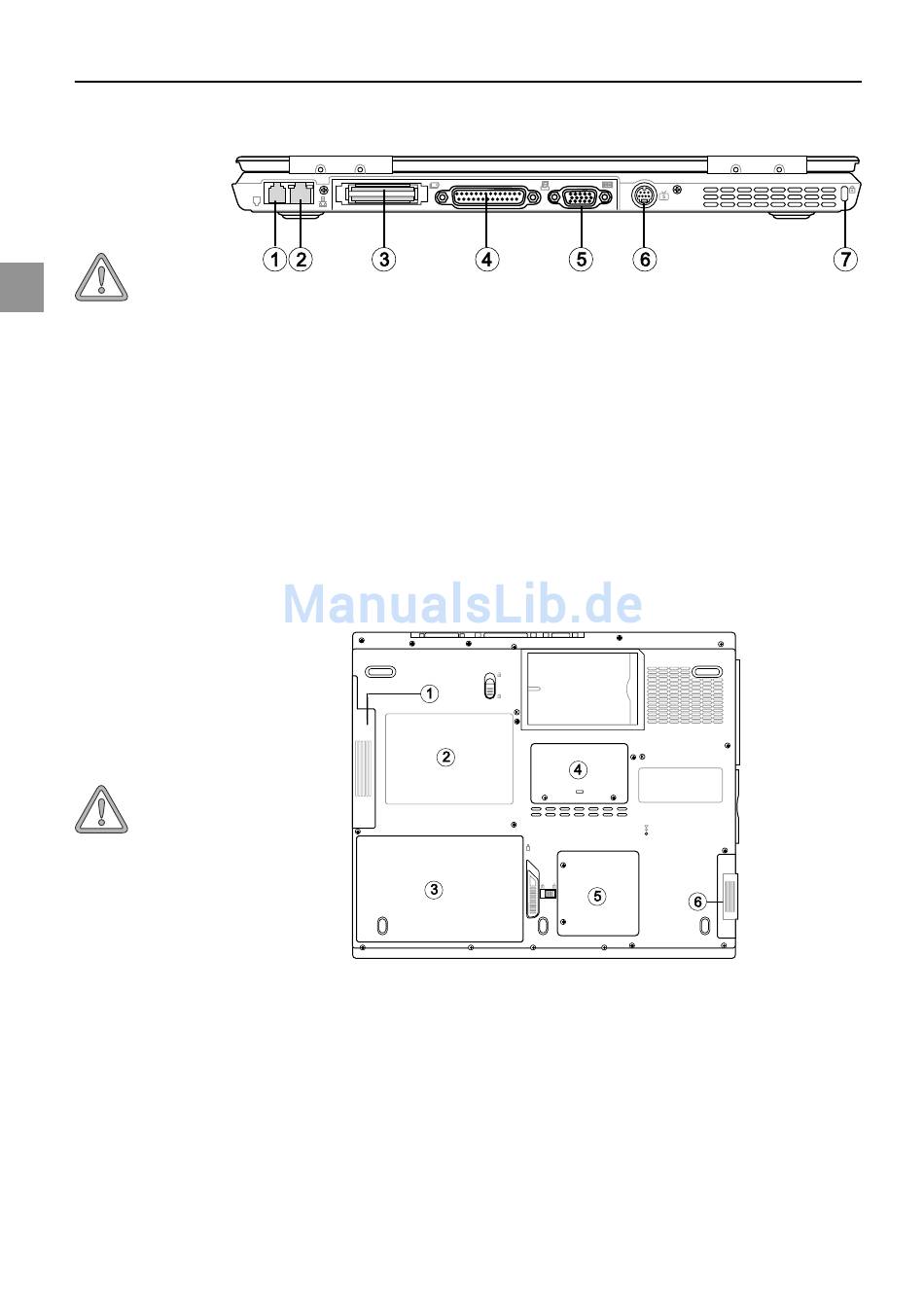

Abbildung 9
(1) Modemanschluss
(2) Netzwerkanschluss
(3) Portreplikator-Anschluss
Druckeranschluss
(4)
(5) Anschluss für externen Monitor
(6) TV-Ausgang (S-Video)
(7) Kensington Lock-Diebstahlsicherung
Abbildung 10
(1) Einbauschacht für optische Laufwerke
(2) Typenschild
(3) Akkuschacht
(4) Abdeckung des 2. Arbeitsspeichers
Abdeckung der Mini-PCI-Karte
(5)
(6) Festplattenschacht
Systemüberblick
