Hilti SD 2500 Bedienungsanleitung
Trockenbauschrauber
Vorschau ausblenden
Andere Handbücher für SD 2500:
- Bedienungsanleitung (226 Seiten) ,
- Original bedienungsanleitung (180 Seiten) ,
- Original bedienungsanleitung (134 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Printed: 23.12.2015 | Doc-Nr: PUB / 5135919 / 000 / 01
SD 6000 /
SD 5000 /
SD 2500
Bedienungsanleitung
Operating instructions
Használati utasítás
Návod k obsluze
Návod na obsluhu
Instrukcja obsługi
Upute za uporabu
Navodila za uporabo
Ръководство за обслужване
Инструкция по зксплуатации
Instrucţiuni de utilizare
de
en
hu
cs
sk
pl
hr
sl
bg
ru
ro
ja
ko
zh
cn
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hilti SD 2500
Inhaltszusammenfassung für Hilti SD 2500
- Seite 1 SD 6000 / SD 5000 / SD 2500 Bedienungsanleitung Operating instructions Használati utasítás Návod k obsluze Návod na obsluhu Instrukcja obsługi Upute za uporabu Navodila za uporabo Ръководство за обслужване Инструкция по зксплуатации Instrucţiuni de utilizare Printed: 23.12.2015 | Doc-Nr: PUB / 5135919 / 000 / 01...
- Seite 2 Printed: 23.12.2015 | Doc-Nr: PUB / 5135919 / 000 / 01...
- Seite 3 Printed: 23.12.2015 | Doc-Nr: PUB / 5135919 / 000 / 01...
-
Seite 5: Inhaltsverzeichnis
ORIGINAL BEDIENUNGSANLEITUNG SD 6000 / SD 5000 / SD 2500 Trockenbauschrauber 1 Die Zahlen verweisen auf Abbildungen. Die Abbildun- Lesen Sie die Bedienungsanleitung vor Inbe- gen finden Sie am Anfang der Bedienungsanleitung. triebnahme unbedingt durch. Im Text dieser Bedienungsanleitung bezeichnet »das Ge- rät«... -
Seite 6: Beschreibung

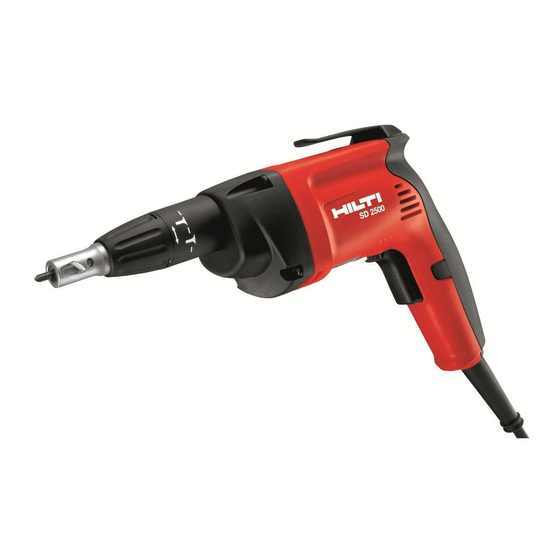

Der SD 6000 ist ein handgeführtes, mit Netzspannung betriebenes Elektrowerkzeug für den Einsatz im Trockenbau. Der SD 5000 ist ein handgeführtes, mit Netzspannung betriebenes Elektrowerkzeug für den Einsatz im Trockenbau. Der SD 2500 ist ein handgeführtes, mit Netzspannung betriebenes Elektrowerkzeug für den Einsatz im Holz- und Trockenbau. - Seite 7 Schrauben- Anwendung SD 6000 SD 5000 SD 2500 typ / ∅ in mm Gipskartonplatten auf Me- Schnellbau- tallprofilschienen ≦ 2,25 mm Schrauben mit Bohrspitze, Typ S‑DD 01 Metallprofilschienen auf Schnellbau- Metallprofilschienen (max. Spezialschrauben Klemmpaket 2,5 mm) mit Bohrspitze, Typ S‑DD 02 und S‑DD 03...
-
Seite 8: Einsatz Von Verlängerungskabel
4 Technische Daten Technische Änderungen vorbehalten! HINWEIS Das Gerät wird in verschiedenen Bemessungsspannungen angeboten. Die Bemessungsspannung und die Bemes- sungsaufnahme Ihres Gerätes entnehmen Sie bitte dem Typenschild. Gerät SD 6000 SD 5000 SD 2500 Bemessungsaufnahme 710 W 710 W 710 W... - Seite 9 Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Geräusch‑ und Vibrationsinformation (gemessen nach EN 60745‑2‑2): Gehörschutz verwenden! Typischer A‑bewerteter Schallleistungspegel SD 2500 100 dB (A) Typischer A‑bewerteter Schallleistungspegel SD 5000 98 dB (A) Typischer A‑bewerteter Schallleistungspegel SD 6000...
-
Seite 10: Sicherheitshinweise
Triaxiale Vibrationswerte (Vibrations-Vektorsumme) Schrauben ohne Schlag SD 2500, a 2,5 m/s² Schrauben ohne Schlag SD 5000, a 2,5 m/s² Schrauben ohne Schlag SD 6000, a 3 m/s² Unsicherheit (K) 1,5 m/s² 5 Sicherheitshinweise oder sich bewegenden Geräteteilen. Beschädigte 5.1 Allgemeine Sicherheitshinweise für oder verwickelte Kabel erhöhen das Risiko eines... -
Seite 11: Zusätzliche Sicherheitshinweise
Sie, ob bewegliche Teile einwandfrei hohen Grad der Staubabsaugung zu erreichen, funktionieren und nicht klemmen, ob Teile gebro- verwenden Sie einen geeigneten, von Hilti chen oder so beschädigt sind, dass die Funktion empfohlenen Mobilentstauber für Holz und/oder des Elektrowerkzeugs beeinträchtigt ist. Lassen Mineralstaub der auf dieses Elektrowerkzeug Sie beschädigte Teile vor dem Einsatz des Gerä-... -
Seite 12: Inbetriebnahme
sichtigte Inbetriebnahme des Geräts bei Spannungs- maximal 30 mA Auslösestrom an das Netz ange- wiederkehr. schlossen ist. Die Verwendung eines Fehlerstrom- d) Bei abgezogenem Tiefenanschlag nicht in den schutzschalters verringert das Risiko eines elektri- rotierenden Bit fassen. schen Schlags. d) Grundsätzlich wird die Verwendung eines Fehler- 5.2.3 Elektrische Sicherheit stromschutzschalters (RCD) mit maximal 30 mA Auslösestrom empfohlen. - Seite 13 Entnehmen Sie mit der anderen Hand den Bithalter. 7.2.3 Feststellknopf für Dauerbetrieb 7 7.1.3.3 Bithalter Wechsel beim SD 2500 HINWEIS HINWEIS Mit dem Feststellknopf für Dauerbetrieb wird ein dauern- Die Werkzeugaufnahme hat einen genormten 1/4" In- der Lauf des Motors ermöglicht, ohne dass der Steuer-...
-
Seite 14: Pflege Und Instandhaltung
10 Entsorgung Hilti-Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altgerät zur Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. -
Seite 15: Herstellergewährleistung Geräte
Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. 11 Herstellergewährleistung Geräte Bitte wenden Sie sich bei Fragen zu den Garantiebedin- gungen an Ihren lokalen HILTI Partner. 12 EG-Konformitätserklärung (Original) Hilti Aktiengesellschaft, Feldkircherstrasse 100, Bezeichnung: Trockenbauschrauber FL‑9494 Schaan... - Seite 16 Hilti Corporation LI-9494 Schaan Tel.: +423 / 234 21 11 Fax: +423 / 234 29 65 www.hilti.com Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20151130 Printed: 23.12.2015 | Doc-Nr: PUB / 5135919 / 000 / 01...
