Verwandte Anleitungen für Belkin Surf+
Inhaltszusammenfassung für Belkin Surf+
- Seite 1 Surf KabelloSer USb-adapter English Français Benutzerhandbuch DEutsch nEDErl anDs 8820ed00384_F7D2101_v1...
-
Seite 2: Inhaltsverzeichnis
FCC-Erklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Zwei Jahre begrenzte Herstellergarantie von Belkin International,... -
Seite 3: Einleitung
Wir beglückwünschen Sie zum Kauf des Surf Kabellosen USB- Adapters von Belkin . Jetzt können Sie diese großartige neue Technologie zum Vernetzen Ihrer Computer zu Hause und im Büro nutzen - ohne Kabel . Mit diesem Adapter können Sie Ein Heimnetzwerk von Belkin ermöglicht Ihnen Folgendes:... -
Seite 4: Vorzüge Eines Kabellosen Netzwerks
Ethernetverkabelung im ganzen Haus oder Büro sparen Notebook oder Desktop-Computer arbeiten • Breite akzeptanz auf dem Markt – wählen Sie aus einem großen • einfache Installation – Der Installationsassistent von Belkin Angebot an Netzwerkprodukten aus, die vollständig kompatibel sind (Easy Installation Wizard) vereinfacht die Konfiguration • Flexibilität –... -
Seite 5: Aufstellung Der Hardware Für Optimale Leistung Des Kabellosen Netzwerks
Sie auch bei geringem Abstand noch Probleme haben, nehmen Point) steht, desto besser ist Ihre kabellose Verbindung . Die Sie Kontakt mit dem technischen Support von Belkin auf . durchschnittliche Reichweite für Ihre kabellosen Geräte liegt zwischen 30 und 60 Metern . Entsprechend wird Ihre kabellose... - Seite 6 Kommunikation behindern können sind z .B .: Um den besten Empfang für Ihre „kabellosen Clients” (d . h . Computer, die mit Adaptern oder Karten von • Kühlschränke Belkin ausgestattet sind) zu bekommen: • Waschmaschinen und/oder Wäschetrockner • Stellen Sie sicher, dass die Antennen des kabellosen Routers oder Access Points parallel zueinander und vertikal aufgestellt • Aktenschränke aus Metall...
- Seite 7 Ihr Telefon möglicherweise der Auslöser der Störung . kabellose Geräte in der Umgebung zu vermeiden . • Wenn Sie Ihr Telefon über eine Kanalauswahl verfügt, wählen Wenn Sie kabellose Netzwerkprodukte von Belkin Sie einen Kanal für Ihr Telefon aus, der soweit wie möglich von benutzen, verwenden Sie die detaillierte Standortübersicht dem Kanal Ihres kabellosen Netzwerks entfernt ist .
- Seite 8 Weitere Informationen über unsere Netzwerkprodukte finden Sie Breitband durch Kabel oder DSL-Service ermöglicht auf unserer Website www.belkin.com/networking . Sie können sich auch telefonisch an den technischen Support von Belkin wenden . • Die meisten Websites für Bankangelegenheiten • Viele kommerzielle Websites, für die ein Benutzername und ein Kennwort erforderlich sind, um Ihnen Zugang zu Ihrem Konto zu verschaffen Sichere Verbindungen können durch die Einstellung der...
-
Seite 9: Übersicht
ÜBersIcht Produktmerkmale • Funkbetrieb im 2,4-GHz-ISM-Band (Industrie, Wissenschaft und Medizin) • USB 2.0-Schnittstelle; geeignet für nahezu alle Der Adapter entspricht dem Standard IEEE 802 . 1 1n Computer mit USB 2 .0-Port (Bus-gespeist) zur Kommunikation mit anderen kabellosen Geräten, die dem 802 . 1 1n-Standard entsprechen und • WPA, WPA2, 64- oder 128-Bit-WEP- Daten bei bis zu 300 Mbit/s übertragen*. -
Seite 10: Anwendungsbereiche Und Vorzüge
ÜBersIcht anwendungsbereiche und vorzüge • Schwer zu verkabelnde Umgebungen – Einrichtung von Netzwerken in Gebäuden mit Massiv- oder Fertigwänden oder auf Freiflächen, in denen eine Verkabelung zu aufwändig wäre • Bewegungsfreiheit mit dem notebook zu hause oder im Büro – •... -
Seite 11: Technische Daten
ÜBersIcht technische Daten Host-Schnittstelle: USB 2 .0 Betriebstemperatur: 0–40 Grad C Lagertemperatur: -20-70 Grad C Relative Luftfeuchtigkeit: 90 %, nicht kondensierend Durchschnittliche Reichweite: Bis zu 365 m** *HINWEIS: Die Standard-Übertragungsrate—300 Mbit/s—ist die physische Datenrate . Die tatsächliche Durchsatzrate ist niedriger . **Die Funkleistung ist von der Netzwerkumgebung abhängig. -

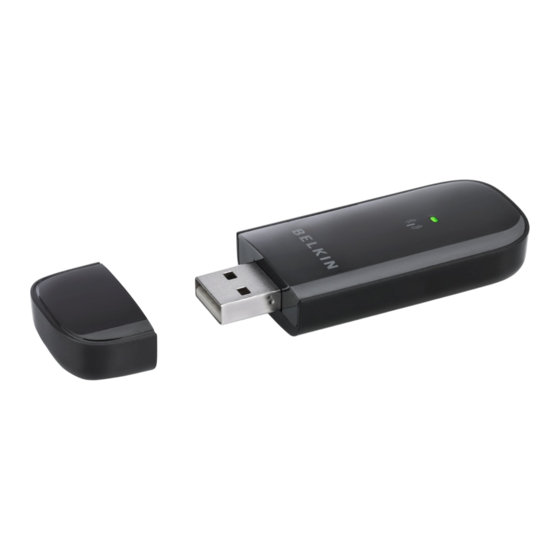

Seite 12: (C) Usb-Anschluss
ÜBersIcht (a) schutzkappe Die Schutzkappe schützt den USB-Stecker beim Transport . Nehmen Sie die Schutzkappe ab, bevor Sie den Adapter in den USB-Anschluss des Computers stecken . (b) Betriebs-/Aktivitätsanzeige Leuchtet, wenn der Adapter eingeschaltet ist und blinkt, wenn er aktiv ist . (c) USB-Anschluss Adapterteil, das sich am USB-Anschluss Ihres Computers einstecken lässt . -
Seite 13: Systemvoraussetzungen
ÜBersIcht Systemvoraussetzungen verpackungsinhalt • PC-kompatibles Laptop mit freier USB • Surf Kabelloser USB-Adapter 2 .0-Schnittstelle (Bus-gespeist) • Installationsanleitung • Windows XP mit SP2 oder höher, Windows Vista oder Windows 7 ® ® • CD mit Installationssoftware und Benutzerhandbuch... -
Seite 14: Installieren Und Einrichten Des Adapters
InstallIeren unD eInrIchten Des aDaPters A. Installationsvorgang unter Windows Vista und 7 hInWeIs: Informationen über Treiber-Aktualisierungen erhalten Sie auf der Website von Belkin www.belkin.com/support. WIchtIger hInWeIs: INSTALLIEREN SIE DIE SOFTWARE, BEVOR SIE DEN ADAPTER EINSETZEN. a .1 Legen Sie die CD mit der Installationssoftware in Ihr CD-ROM-Laufwerk ein. a .2 Klicken Sie auf „Next” (Weiter), um die Installation zu starten. - Seite 15 InstallIeren unD eInrIchten Des aDaPters a .3 Der InstallShield-Assistent startet jetzt den Installationsvorgang . a .4 Möglicherweise erscheint ein Fenster, in welchem Ihnen mitgeteilt wird, dass der Herausgeber der Treiber-Software nicht überprüft werden kann (Windows can’t verify the publisher of this driver software) . Es liegt jedoch KEIN Fehler vor .
- Seite 16 InstallIeren unD eInrIchten Des aDaPters a .5 Stecken Sie den Adapter ein, wenn Sie a .6 Wenn die Installation abgeschlossen ist, sehen Sie das dazu aufgefordert werden . folgende Popup-Fenster in der Windows Taskleiste .
- Seite 17 InstallIeren unD eInrIchten Des aDaPters a .7 Klicken Sie auf „Finish” (Fertig stellen), a .8 Um eine Verbindung zum Internet herzustellen, öffnen um den Computer neu zu starten Sie das „Network and Sharing Center” (Netzwerk- und Freigabecenter) über die Systemsteuerung im „Start”-Menü .
- Seite 18 InstallIeren unD eInrIchten Des aDaPters a .9 Klicken Sie in der Systemsteuerung auf „View network status A.10 Klicken Sie im Netzwerk- und Freigabecenter auf „Connect and tasks” (Netzwerkstatus und -Aufgaben anzeigen) . to a network” (Verbindung mit einem Netzwerk herstellen) .
- Seite 19 InstallIeren unD eInrIchten Des aDaPters a .11 Wählen Sie im nächsten Fenster ein verfügbares kabelloses a .12 I hr Adapter versucht nun, eine Verbindung zum Netzwerk und klicken Sie dann auf „Connect” (Verbinden) . ausgewählten Netzwerk herzustellen .
- Seite 20 InstallIeren unD eInrIchten Des aDaPters a .13 Je nachdem, welche Sicherheitseinstellungen in Ihrem a .14 Wenn Sie eine Verbindung zum Netzwerk hergestellt Netzwerk eingestellt sind, werden Sie aufgefordert haben, können Sie dieses Netzwerk speichern und einen Netzwerksicherheitsschlüssel oder eine automatisch eine Verbindung herstellen, wenn sich Kennfolge (Passphrase) einzugeben .
- Seite 21 InstallIeren unD eInrIchten Des aDaPters a .15 Das Netzwerk- und Freigabecenter zeigt jetzt die Netzwerkverbindung an, die Sie gerade hergestellt haben . Mit den Links auf der linken Seite des Fensters können Sie Ihre Netzwerkverbindungen konfigurieren .
-
Seite 22: Installation Unter Windows Xp
SOFTWARE, BEVOR SIE DEN ADAPTER EINSETZEN. B .1 Legen Sie die CD mit der Installationssoftware in Ihr CD-ROM-Laufwerk ein. B .2 Das Fenster des Installationsprogramms des kabellosen Adapters von Belkin erscheint innerhalb von 20 Sekunden automatisch . Klicken Sie auf „Install Software” (Software installieren) oder auf „Next” (Weiter), um die Installation zu starten. hinweis: Wenn das Programmfenster des Installationsprogramms nicht innerhalb von 20 Sekunden erscheint, öffnen Sie Ihr... - Seite 23 InstallIeren unD eInrIchten Des aDaPters B .3 Wählen Sie einen Zielordner für die Software- B .4 Fenster, die den jeweiligen Status anzeigen, Installation aus, indem Sie auf „Browse“ (Durchsuchen) führen Sie durch den Installationsvorgang . klicken, oder klicken Sie auf „Next“ (Weiter), um die Installation am Standardspeicherort auszuführen .
- Seite 24 InstallIeren unD eInrIchten Des aDaPters B .5 Möglicherweise erscheint ein Fenster mit der Meldung B .6 Stecken Sie den Adapter ein, wenn Sie dazu aufgefordert werden . „The software you are installing…” (Die zu installierenden Software . . .) . Es liegt jedoch KEIN Fehler vor . Unsere Software ist genau überprüft worden und ist kompatibel zu diesem Betriebssystem .
- Seite 25 InstallIeren unD eInrIchten Des aDaPters B .7 Der Hardware-Assistent sollte nach 3–15 Sekunden geöffnet B .8 Klicken Sie auf „Finish” (Fertig stellen), um werden . Ist dies der Fall, wählen Sie „Install the software den Computer neu zu starten . automatically”...
-
Seite 26: Verbindung Zu Einem Sicheren Wi-Fi-Netzwerk
InstallIeren unD eInrIchten Des aDaPters verbindung zu einem sicheren Wi-Fi-Netzwerk herstellen ® Wenn Sie eine Verbindung zu einem gesicherten Netzwerk herstellen wollen, können Sie den Sicherheitstyp (WPA/WPA2 oder WEP) festlegen und das entsprechende Dialogfeld verwenden . Wireless Equivalent Privacy (WEP) ist ein weniger sicheres aber weiter verbreitetes Sicherheitsprotokoll für kabellose Netzwerke . -
Seite 27: Fehlerbehebung
• D ie Anzeige „Connected” (Verbunden) Adapter ohne Fehler aufgeführt wird . Wenn ein Fehler gemeldet wird, sollte an sein, aber nicht blinken . nehmen Sie Kontakt mit dem technischen Support von Belkin auf . Wenn dies nIcht der Fall ist, überprüfen Sie Folgendes: • Das Netzkabel des Routers ist angeschlossen. - Seite 28 Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen oder ein verfügbares Netzwerk suchen wollen, klicken Sie doppelt Sie bitte Kontakt mit dem technischen Support von Belkin auf . auf das Signal-Symbol, um das Fenster für kabellose Netzwerke (Wireless Networks) aufzurufen . Klicken Sie auf „Add” (Hinzufügen), wenn das Netzwerk, mit welchem Sie eine Verbindung herstellen wollen, nicht angezeigt wird, und tragen Sie die SSID ein .
- Seite 29 Netzwerke in der Umgebung, können Sie die Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen Leistung und Verlässlichkeit Ihres Netzwerks verbessern, indem Sie Sie bitte Kontakt mit dem technischen Support von Belkin auf . den Kanal Ihres kabellosen Netzwerks wechseln . Im Lieferzustand ist der Standardkanal des Routers Kanal 6. Je nach Umgebung haben Sie eine Auswahl an verschiedenen anderen Kanälen .
- Seite 30 Sie, dass die Übertragungsraten zum Surfen im Internet geeignet sein müssen . Weitere Informationen finden Sie in der Dokumentation zur kabellosen Karte . Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen Sie bitte Kontakt mit dem technischen Support von Belkin auf .
- Seite 31 FehlerBeheBung Der adapter funktioniert nicht oder die verbindung ist langsam, Was ist der Unterschied zwischen 802.11g und 802.11n? wenn der Computer über eine integrierte Ethernetkarte verfügt. Es gibt heutzutage drei gängige Netzwerkstandards, die Daten Dieses Problem tritt auf, wenn die Ethernetkarte und der bei sehr unterschiedlichen Höchstgeschwindigkeiten übertragen .
- Seite 32 FehlerBeheBung Vergleich zwischen verschiedenen WLAN-Standards Funktechnologie Basic Surf/Share N MIMO Play Dual-Band MIMO (802.11g) (1x1 802.11n) 802.11n 802.11n Geschwindigkeit/ Bis zu 54 Mbit/s* Bis zu 150 Mbit/s* Bis zu 300 Mbit/s* Bis zu 300 Mbit/s* Datenrate* Frequenz Normale Geräte im Normale Geräte im Normale Geräte im Kann zur Vermeidung Haushalt, wie schnurlose Haushalt, wie schnurlose Haushalt, wie schnurlose von Störungen und für...
-
Seite 33: Technischer Support
L and nummer Internet-adresse ÖSTERREICH 0820 200766 www.belkin.com/de/networking/ Technische Informationen und Unterstützung erhalten Sie unter www .belkin .com im Bereich technischer Support . www.belkin.com/nl/networking/ BELGIEN 07 07 00 073 www.belkin.com/fr/networking/ Wenn Sie den technischen Support telefonisch TSCHECHISCHE REPUBLIK 239 000 406 www.belkin.com/uk/networking/... -
Seite 34: Informationen
Störungen beim Betrieb von Geräten im Wohnbereich . eleKtrOMagnetIsche KOMPatIBIlItÄt Durch dieses Gerät wird hochfrequente Energie erzeugt, genutzt Wir, Belkin International, Inc ., eine Gesellschaft mit Sitz in 12045 und unter Umständen abgestrahlt, und es kann daher bei nicht Waterfront Drive, Los Angeles, CA 90094, USA, erklären hiermit vorschriftsmäßiger Installation und Nutzung Funkstörungen... - Seite 35 Herstellers vorgenommen wurden, können die Berechtigung werden, dass Änderungen oder Modifikationen an diesem des Benutzers zum Betrieb des Geräts außer Kraft setzen . Gerät, die nicht ausdrücklich von Belkin International, Inc . genehmigt wurden, dazu führen können, dass die Berechtigung WIchtIger hInWeIs: des Benutzers zum Betrieb des Geräts erlischt .
- Seite 36 [Italian] alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Latviski Ar šo [Belkin Ltd Belkin Ltd ] deklar , ka [F7D2101] / iek rtas tips] atbilst Direkt vas 1999/5/EK Informationen zur Entsorgung dieses Produkts finden Sie [Latvian] b tiskaj m pras b m un citiem ar to saist tajiem noteikumiem.
-
Seite 37: Zwei Jahre Begrenzte Herstellergarantie Von Belkin International
Ersatz solcher ausgelaufenen Produkte . Wenn Belkin nicht in der Lage ist, das Produkt zu reparieren oder zu ersetzen (z . B . weil es sich um ein Auslaufmodell handelt), bietet Ihnen Belkin eine Rückerstattung oder eine Gutschrift für ein anderes Produkt unter Belkin.com für den Produktpreis auf der Originalquittung abzüglich eines Betrages für den natürlichen Verschleiß an . - Seite 38 Sie nach folgenden Schritten vor: zu tragen . Wenn Belkin nach eigenem Ermessen entscheidet, dass es nicht angebracht ist, das beschädigte Gerät an Belkin zu schicken, 1 . Wenden Sie sich innerhalb von 15 Tagen nach dem Vorfall kann Belkin nach eigenem Ermessen eine Reparaturstelle damit telefonisch an den Kundendienst von Belkin .
- Seite 39 InFOrMatIOnen garantiegesetze . DIESE GARANTIE BILDET DIE ALLEINIGE GARANTIE VON BELKIN. ES GIBT KEINE ANDERE GARANTIE, EXPLIZIT ERWÄHNT ODER IMPLIZIT, AUSSER WENN DIES VOM GESETZ VORGESCHRIEBEN IST, EINSCHLIESSLICH DER IMPLIZITEN GARANTIE ODER DES QUALITÄTSZUSTANDS, DER ALLGEMEINEN GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, UND SOLCHE IMPLIZITEN GARANTIEN, WENN ES SOLCHE GIBT, BEZIEHEN SICH AUSSCHLIESSLICH AUF DIE DAUER, DIE IN DIESER GARANTIE ZUGRUNDE GELEGT WIRD. In manchen Ländern sind Einschränkungen bezüglich der Dauer der Garantie nicht zulässig . Die oben erwähnten Einschränkungen treffen für Sie dementsprechend möglicherweise nicht zu .
- Seite 40 Hanebergstraße 2 Shipton Way, Rushden 92100 Boulogne-Billancourt, 80637 München NN10 6GL, Großbritannien Frankreich Deutschland Belkin Iberia Belkin Italy & Greece Belkin B . V . C/ Anabel Segura, 10 planta baja, Of. 2 Via Carducci, 7 Boeing Avenue 333 28108, Alcobendas, Madrid Mailand 20123 1119 PH Schiphol-Rijk, Spanien Italien Niederlande...
