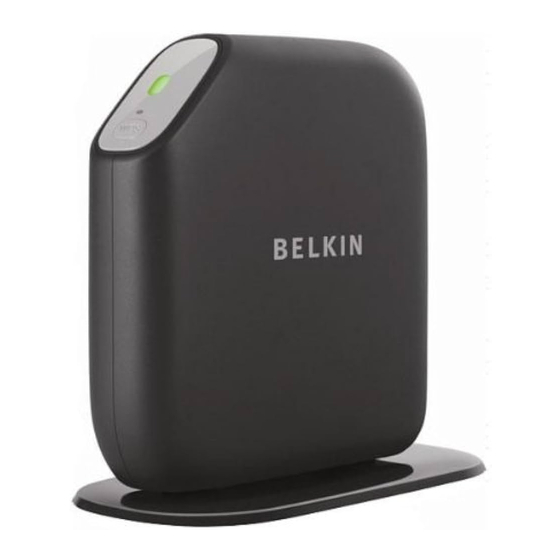

Grundeinrichtung Play kabelloser Router aufstellungsort Ethernet-Kabel (mit Router verbunden) Sie erzielen das beste Ergebnis, wenn Sie den Router neben dem Modem an einem offenen Standort mit möglichst großem Netzteil (mit Router verbunden) Abstand zu Gegenständen aus Metall oder mit Magneten (wie Lautsprechern) aufstellen .
Seite 5
3 . Legen Sie die CD in das CD-ROM-Laufwerk des Computers ein . Wenn die CD nicht automatisch geöffnet wird, navigieren Sie zum CD-ROM-Laufwerk, und doppelklicken Sie auf das Symbol der Belkin Installations-CD . Setup 4 . Klicken Sie im CD-Menü auf das Setup-Symbol .
Seite 6
vorBereItunGen 5 . Nach einer kurzen Installation fragt die Installationssoftware nach dem Namen des Netzwerks und dem Kennwort auf der Netzwerk- Infokarte, die sich am Router befindet . Legen Sie die Karte für die künftige Verwendung unter dem Standfuß des Routers ab .
Seite 7
Software an . Dies kann einige Minuten in Anspruch nehmen . Der Abschluss der Installation wird durch die Meldung bestätigt, dass Sie mit dem neuen Belkin Router eine Verbindung zum Internet aufgebaut haben . Während der Installation können sie um weitere angaben gebeten werden .
vorBereItunGen Weiterführende tools und einstellungen Nach dem Abschluss der Installation habe sie die Möglichkeit, Einstellungen wie Ihren Netzwerknamen, den Sicherheitstyp und das Kennwort zu ändern . Um diese und weitere Änderungen vorzunehmen, klicken Sie im CD-Installationsmenü auf das Symbol "Erweiterte Funktionen", und wählen Sie eine der folgenden Einstellungen aus, die Sie ändern möchten: netzwerkname und sicherheit –...
Der Routerstatus wird vom Belkin Router Manager-Symbol angezeigt, das weitgehend der Anzeige an der Routervorderseite entspricht . Memory Safe: Get Started! Grün: Sie sind über den Belkin Router mit dem Internet verbunden . orange: Sie sind mit dem Belkin Router, aber nicht mit dem Internet verbunden .
vorBereItunGen Manuelle Konfiguration über den Browser Geben Sie in Ihrem Browser "http://router" ein (weitere Eingaben wie "www" sind nicht erforderlich) . Drücken Sie dann die Eingabetaste . Wenn Sie die manuelle Konfiguration weiterhin nicht aufrufen können, geben Sie "192 . 1 68 .2 . 1 " in Ihrem Browser ein .
Software an . Dies kann einige Minuten in Anspruch nehmen . Der Abschluss der Installation wird durch die Meldung bestätigt, dass Sie mit dem neuen Belkin Router eine Verbindung zum Internet aufgebaut haben . hinweis: Die Installationssoftware kann nur auf Windows-...
Seite 12
Option für drahtlose Netzwerkverbindungen . "PBX" oder "Security/Sicherheit" beschriftet sein kann . 2 . Wählen Sie den Belkin Router aus der Liste der verfügbaren 2 . Betätigen Sie innerhalb von zwei Minuten die WPS- Netzwerke . Sie erkennen den Belkin Router am Netzwerknamen Taste bzw .
Handbuchabschnitt "Fehlerbehebung" weitere Informationen . hinweis: Auf jedem Computer, der den Drucker nutzen soll, müssen die Belkin Software und der Druckertreiber des Druckers installiert sein . Ist der Druckertreiber nicht installiert, werden Sie von der Belkin USB Druck- und Speicherverwaltung zur Installation aufgefordert .
Routerrückseite an . Wenn die Anzeige über der USB-Schnittstelle aufleuchtet, steht das Gerät Computern im Netzwerk zur Verfügung . Computer, auf denen die Belkin USB Druck- und Speicherverwaltung ausgeführt wird, können das gemeinsam genutzte Gerät verwenden, indem sie auf die USB Druck- und Speicherverwaltung zugreifen .
Media-Bibliotheken, sodass Sie das gesuchte Musikstück leicht sind, werden die wichtigsten Aktionen für die Geräte direkt finden . Music Labeler befindet sich unter dem Belkin Router Manager- über das Belkin Router Monitor Menü bereitgestellt . Symbol im Systemtray (Windows) bzw . in der Menüleiste (Mac) .
Seite 17
DJ, der sein Musikprogramm auf Ihren Geschmack ausrichtet . Er arbeitet hervorragend mit iTunes und dem Windows Media Player zusammen . Daily DJ befindet sich unter dem Belkin Router Manager- Symbol im Systemtray (Windows) bzw . in der Menüleiste (Mac) .
vorBereItunGen zusätzliche Funktionen video Max Video Max setzt die Prioritäten im Netzwerk-Datenverkehr so, dass hochwertiges Streaming-Video, VoIP-Gespräche Gastzugriff und Spiele bevorzugt behandelt werden . Sie können Gästen die Nutzung Ihrer Internet-Verbindung gestatten, Music Mover ohne dass Sie sie zu Ihrem persönlichen Netzwerk hinzufügen . Name und Kennwort für das Gastnetzwerk befinden sich auf Music Mover sendet Musik von einem mit dem Router verbundenen der Netzwerk-Infokarte unter dem Standfuß...
ÜBersIcht ÜBer Den router vorderseite B) Wi-Fi Protected setup (WPs) anzeige und taste Mit der WPS-Taste an der Routervorderseite können Sie eine sichere Verbindung zwischen dem Router und anderen WPS-fähigen Wi-Fi- Geräten wie Computern herstellen . Bedienungsanweisungen für die WPS-Funktion des Routers finden Sie unter "Vorbereitungen > Zusätzliche Computer in das Netzwerk einbinden >...
ÜBersIcht ÜBer Den router rückseite a) Modemanschluss (Wan) c) usB-schnittstelle D) rücksetztaste Zum Anschließen des Ethernet- USB-Drucker, Festplatten Diese Taste wird nur in seltenen Kabels Ihres Modems . und andere USB-Geräte, die Fällen benötigt, wenn der Sie an diese Schnittstelle Router nicht mehr korrekt anschließen, können im arbeitet, und dient zum Neustart...
Belkin router Monitor Um die Kosten für zusätzliche IP-Adressen pro Computer in der Wohnung zu sparen, arbeitet der Router von Belkin mit Network Die Anwendung Belkin Router Monitor unterstützt Sie bei der Kontrolle Address Translation (NAT) Technologie, mit welcher im ganzen des Router-Status und Änderungen von Netzwerkeinstellungen .
technIcal Daten systemvoraussetzungen Installationssoftware Ein Computer mit dem Betriebssystem Windows XP SP2 und höher, ® Windows Vista 32 und 64-Bit, oder Router ® Windows 7 32- und 64-Bit; oder Mac OS X, 10 .5 und 10 .6 Breitband-Internetverbindung, zum Beispiel Kabel- oder ®...
Seite 23
technIcal Daten Daily DJ und Music labeler Windows XP SP2 oder höher, Windows Vista oder Windows 7 2-GHz-Prozessor 1-GB-Arbeitsspeicher DirectX 9 .0-kompatible Grafik- und Soundkarte ® Internet Explorer oder Firefox ® ® ® Mac OS X v10 .5 oder höher Intel Core™...
15 Sekunden auf dem Bildschirm erscheint, gehen Sie Ethernetkabel an einen der vier „wired” (verkabelt) zum CD-ROM-Laufwerk und klicken Sie auf das Symbol Computeranschlüsse am Router anzuschießen . „Belkin Setup”, um es zu öffnen . Sie können die Installation stattdessen auch über http://router/ manuell ausführen .
Seite 25
FehlerBeheBunG, suPPort unD GarantIe Das Installationsprogramm von Belkin kann meinen Das Installationsprogramm von Belkin schließt die Installation router nicht mit dem Internet verbinden . ab, aber ich kann nicht im Internet surfen . Die leuchte an der vorderseite meines routers blinkt orange auf .
Seite 26
Provider die IP-Adresse, die Subnetmask und die Gateway- Adresse zuweisen . Bitte führen Sie das Installationsprogramm von Belkin erneut aus und geben Sie diese Informationen ein, wenn eine statische Verbindung erwähnt wird . 4 . Möglicherweise müssen Sie den Router konfigurieren, damit er den Anforderungen Ihres Internet-Providers entspricht .
Seite 27
FehlerBeheBunG, suPPort unD GarantIe Ich kann keine Funkverbindung zum Internet herstellen Mein kabelloses netzwerk arbeitet langsam und ist nicht und mein netzwerkname wird nicht unter „available konsistent . Das signal ist schwach oder ich habe Probleme, eine networks” (verfügbare netzwerke) aufgeführt . vPn-verbindung aufrecht zu erhalten .
Seite 28
FehlerBeheBunG, suPPort unD GarantIe verringerung der Übertragungsrate des kabellosen Ich habe diesen neuen router installiert und manche netzwerks—Verringerung der Übertragungsrate kann die netzwerk-clients (computer, spielkonsolen, usw .) Reichweite des kabellosen Netzwerks und die Stabilität der können nun keine verbindung herstellen . Verbindung verbessern .
Seite 29
FehlerBeheBunG, suPPort unD GarantIe 5 . Klicken Sie auf „Apply Changes” (Änderungen übernehmen), unterstützt der router die sicherheitsfunktion Wireless Protected access (WPa)? um abzuschließen . Ihre Funkverbindung ist nun mit einer Verschlüsselung versehen . Jeder Computer, der Ihr kabelloses Im Lieferzustand ist die Sicherheitsfunktion WPA/WPA2 Netzwerk nutzt, muss den neuen Schlüssel verwenden .
Seite 30
FehlerBeheBunG, suPPort unD GarantIe 5 . Klicken Sie auf „Apply Changes” (Änderungen übernehmen), Ich habe schwierigkeiten beim einstellen der Wired equivalent Privacy (WeP) sicherheitsfunktion des routers . um abzuschließen . Die Funkaktivität ist nun an die Verschlüsselung gebunden . Jeder Computer, der Ihr kabelloses 1 .
Seite 31
3 . Möglicherweise ist der Drucker nicht so eingestellt, dass er FAT32- oder NTFS formatiert sind . Speichergeräte automatisch eine Verbindung herstellt . Öffnen Sie über den Belkin in anderen Formaten erscheinen nicht im Finder Router Manager den USB Print and Storage Center . Überprüfen (Mac OS X) oder Windows Internet Explorer .
Seite 32
. Überprüfen Sie, ob der USB-Stecker fest an den Router angeschlossen ist . 2 . Öffnen Sie über den Belkin Router Manager den USB Print and Storage Center . Überprüfen Sie, ob das Gerät in der Liste verfügbarer Geräte aufgeführt wird .
FehlerBeheBunG, suPPort unD GarantIe technischer support L and nummer Internet-adresse ÖSTERREICH 0820 200766 www .belkin .com/de/networking/ Technische Informationen und Unterstützung erhalten Sie unter www .belkin .com im Bereich technischer Support . www .belkin .com/nl/networking/ BELGIEN 07 07 00 073 www .belkin .com/fr/networking/...
Ersatz solcher ausgelaufenen Produkte . Wenn Belkin nicht in der Lage ist, das Produkt zu reparieren oder zu ersetzen (z . B . weil es sich um ein Auslaufmodell handelt), bietet Ihnen Belkin eine Rückerstattung oder eine Gutschrift für ein anderes Produkt unter Belkin .com für den Produktpreis auf der Originalquittung...
Seite 35
Zweck der Überprüfung entstehen, sind vollständig durch den Käufer gehen Sie nach folgenden Schritten vor: zu tragen . Wenn Belkin nach eigenem Ermessen entscheidet, dass es nicht angebracht ist, das beschädigte Gerät an die Belkin zu schicken, 1 . Wenden Sie sich innerhalb von 15 Tagen nach dem...
FehlerBeheBunG, suPPort unD GarantIe Garantiegesetze . DIESE GARANTIE BILDET DIE ALLEINIGE GARANTIE VON BELKIN . ES GIBT KEINE ANDERE GARANTIE, EXPLIZIT ERWÄHNT ODER IMPLIZIT, AUSSER WENN DIES VOM GESETZ VORGESCHRIEBEN IST, EINSCHLIESSLICH DER IMPLIZITEN GARANTIE ODER DES QUALITÄTSZUSTANDS, DER ALLGEMEINEN GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG FÜR EINEN...
Störungen beim Betrieb von Geräten im Wohnbereich . eleKtroMaGnetIsche KoMPatIBIlItÄt Wir, Belkin International, Inc ., eine Gesellschaft mit Sitz in 501 West Durch dieses Gerät wird hochfrequente Energie erzeugt, genutzt Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger und unter Umständen abgestrahlt, und es kann daher bei nicht...
Seite 38
rechtlIche InForMatIonen canada-Industry canada (Ic) Informationen Das Funksystem dieses Geräts entspricht den Bestimmungen Produkte mit dem CE-Zeichen entsprechen der Richtlinie zur RSS 139 und RSS 210 von Industry Canada . Dieses digitale Gerät Elektromagnetischen Verträglichkeit (2004/108/EG) und der der Klasse B entspricht der kanadischen Norm ICES-003 . Niederspannungsrichtlinie (2006/95/EG) der EU-Kommission .
Seite 39
1999/5/CE. Latviski Ar šo [Belkin Ltd Belkin Ltd ] deklar , ka [F7D4302] / iek rtas tips] atbilst Direkt vas 1999/5/EK [Latvian] b tiskaj m pras b m un citiem ar to saist tajiem noteikumiem.
