3. USB-Anschlüsse (10-1 pol. USB78; USB910; USB1112)
Diese Anschlüsse sind für die USB 2.0-Ports vorgesehen. Verbinden Sie USB-
Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer
Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse
entsprechen den USB 2.0-Spezifikationen, die eine Verbindungsgeschwindigkeit von
bis zu 480 Mbps unterstützen.
®

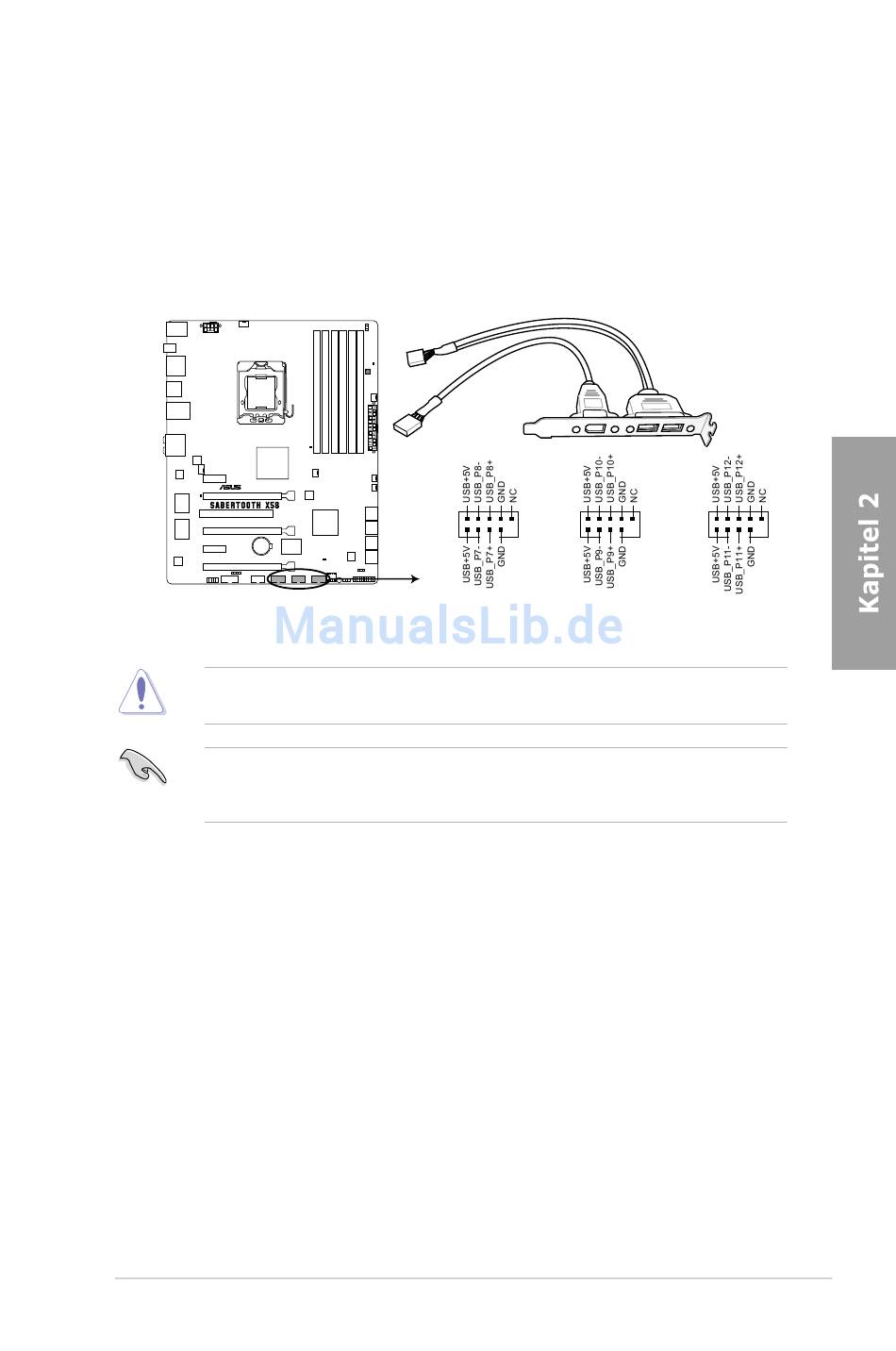

SABERTOOTH X58 USB2.0 connectors
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und
verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard,
falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
ASUS SABERTOOTH X58
USB78 USB910
PIN 1 PIN 1
USB1112
PIN 1
2-31
