2.5.4

PCI-Steckplatz

Der PCI-Steckplatz unterstützt PCI-Karten wie LAN-Karten, SCSI-Karten, USB-Karten
und andere Karten, die mit PCI-Spezifikationen übereinstimmen. Bitte entnehmen Sie die
Steckplatzposition der nachstehenden Abbildung.
2.5.5 PCI Express x16 / x1-Steckplätze
Das Motherboard unterstützt PCI Express x1 / x16-Netzwerkkarten, SCSI-Karten und
andere Karten, die den PCI Express-Spezifikationen entsprechen. Bitte entnehmen Sie die
Steckplatzposition der nachstehenden Abbildung.
2.5.6 PCI Express 2.0 x16 Steckplätze
Dieses Motherboard hat zwei PCI Express 2.0 x16-Steckplätze für den Anschluss von PCI
Express x16 2.0-Grafikkarten, die den PCI Express-Spezifikationen entsprechen. Die Position
der Steckplätze wird in der folgenden Abbildung gezeigt.

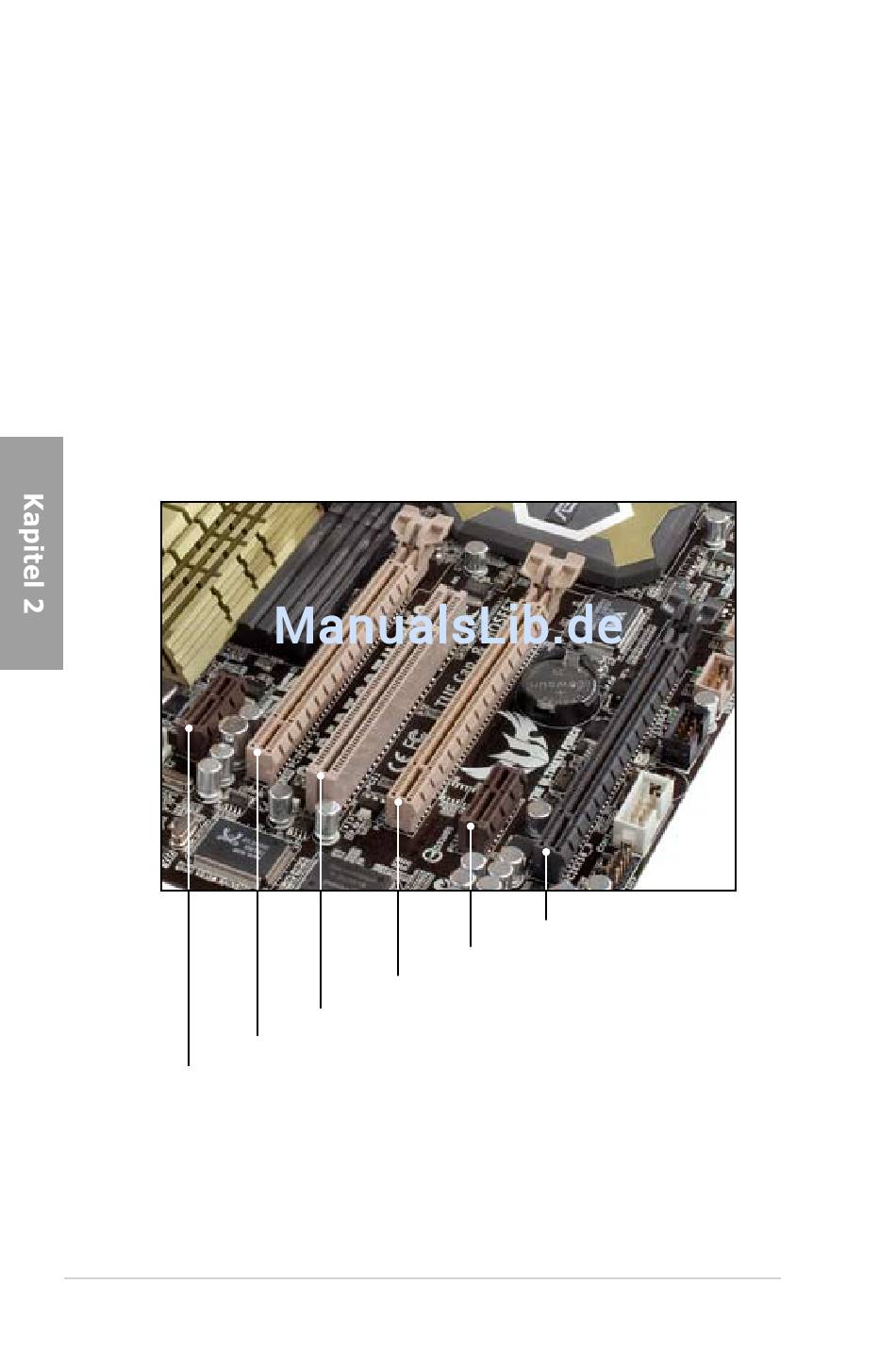

PCI Express 2.0 x16_1 Steckplatz (beige, dual mit x16 link)
PCI Express x1_1 Steckplatz
2-20
PCI Express x1_2 Steckplatz
PCI Express 2.0 x16_2 Steckplatz (beige, dual mit x16 link)
PCI Steckplatz 1
PCI Express x16 Steckplatz 1 (schwarz, mit x4 link)
Kapitel 2: Hardwarebeschreibungen
