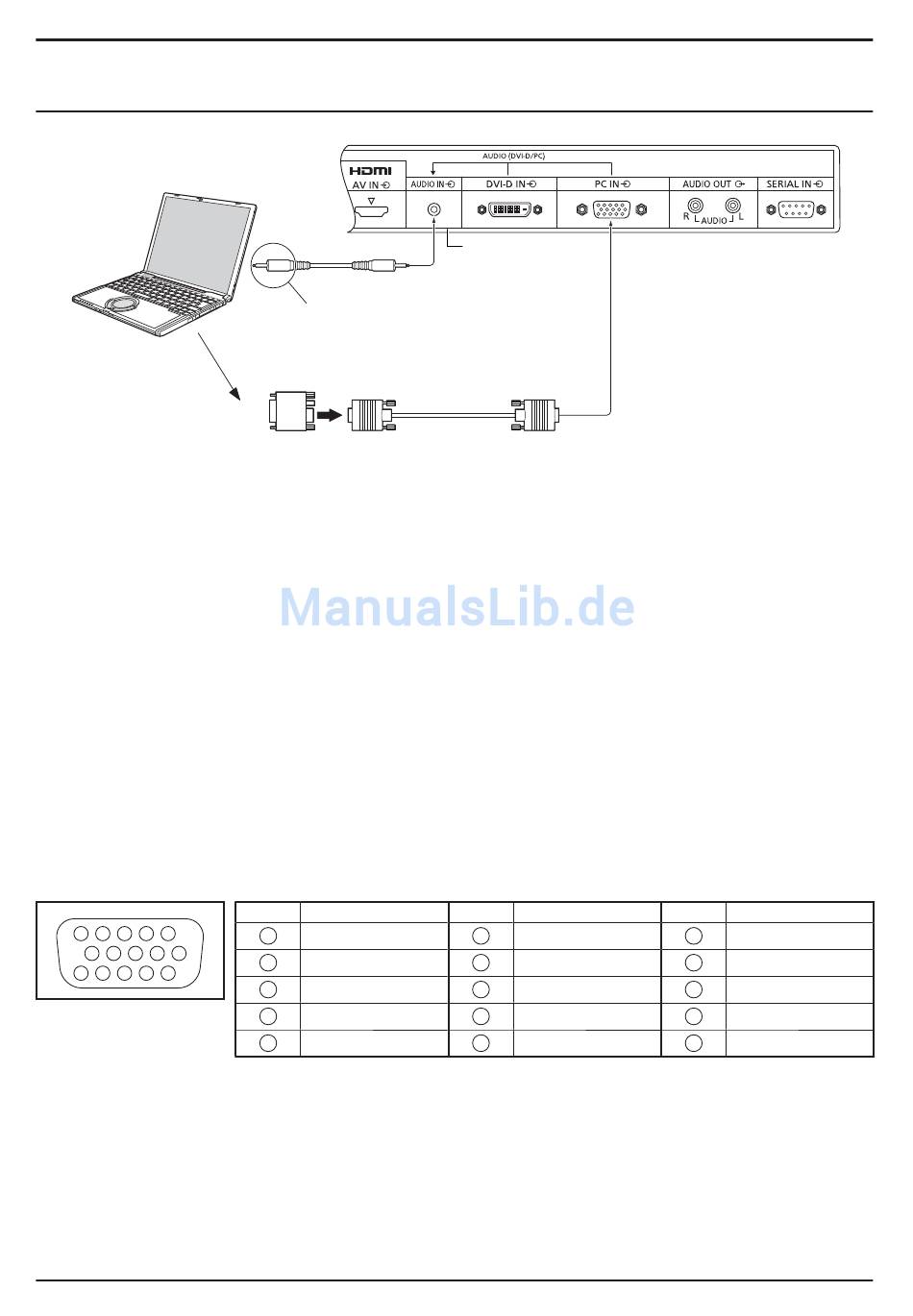

Anschluss an die PC-Eingangsbuchsen

Computer
Hinweise:
• Computersignale mit einer Horizontalabtastfrequenz von 30 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis
120 Hz lassen sich verwenden. (Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.)
• Die Anzeigeaufl ösung beträgt maximal 1.440 × 1.080 Punkte mit einem Bildseitenverhältnis von „4:3" und 1.920 ×
1.080 Punkte mit dem Bildseitenverhältnis „16:9". Falls die Anzeigeaufl ösung diese Maxima übersteigt, können feine
Details nicht mit ausreichender Klarheit wiedergegeben werden.
• Die PC-Eingangsbuchsen sind DDC2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC2B-kompatibel
ist, muss der Computer beim Anschließen entsprechend eingestellt werden.
• Es gibt auch Computer, die sich nicht am Display anschließen lassen.
• Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15poligen Mini D-Sub-Buchse ist kein Adapter
notwendig.
• Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten.
• Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des
vorgeschriebenen Frequenzbereichs liegen.
• Eine Zuleitung von Komponentensignalen ist über die Klemmen 1, 2 und 3 der 15-poligen Mini-D-Sub-Buchse
möglich.
• Ändern Sie die Einstellung der Option „YUV/RGB Eingangswahl" des Menüs „Konfi guration" auf „YUV" (bei Herstellung
eines Komponentensignal-Anschlusses) bzw. „RGB" (bei Herstellung eines RGB-Signal-Anschlusses). (siehe Seite 34)
Am 15poligen Mini D-Sub-Stecker anliegende Signale
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Klemmenbelegung des
PC-Eingangsbuchse
Audio Stereo-Minibuchse (M3)
Schließen Sie ein Kabel, dass
zur Audioausgangsbuchse des Computers passt.
Adapterstecker
(falls notwendig)
Klemme Signal
R (P /C )
1
R R
2 G (Y)
B (P /C )
3
B B
NC (nicht verwendet)
4
GND (Masse)
5
(Buchse)
Geteilt mit DVI-D IN.
Mini D-Sub, 15polig
(Stecker)
Klemme Signal
GND (Masse)
6
7 GND (Masse)
GND (Masse)
8
+5 V GS
9
GND (Masse)
10
Anschlüsse
Klemme Signal
NC (nicht verwendet)
11
12 SDA
HD/SYNC
13
VD
14
SCL
15
