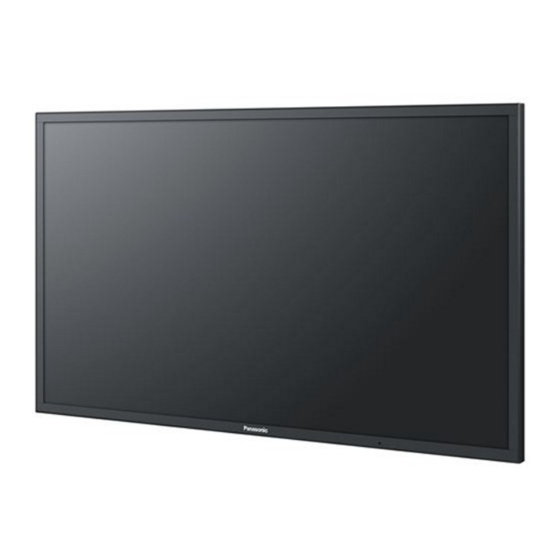

Panasonic TH80LF50ER Bedienungsanleitung

Full hd lcd-display
Vorschau ausblenden Andere Handbücher für TH80LF50ER:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Deutsch
Italiano
Français
Bedienungsanleitung
FULL HD LCD-Display
Sie fi nden detaillierte Informationen in der
Bedienungsanleitung auf der CD-ROM.
Bitte lesen Sie diese Anleitung vor dem Betrieb des
Fernsehersund heben Sie sie für zukünftige Referenz gut auf.
TH-70LF50ER
TH-80LF50ER

Inhaltsverzeichnis

Sicherheitsmaßnahmen .............................3
Zubehör ......................................................6
Anschlüsse .................................................7
Ein- und Ausschalten .................................9
Grundbedienungselemente ......................10
Technische Daten ....................................12
Modell-Nr.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic TH80LF50ER

  • Seite 1: Inhaltsverzeichnis

    Modell-Nr. Deutsch TH-70LF50ER Italiano TH-80LF50ER Français Bedienungsanleitung Inhaltsverzeichnis FULL HD LCD-Display • Wichtige Hinweise zur Sicherheit ....2 • Sicherheitsmaßnahmen ......3 • Zubehör ............6 • Anschlüsse ..........7 • Ein- und Ausschalten .........9 • Grundbedienungselemente ......10 • Technische Daten ........12 Sie fi nden detaillierte Informationen in der Bedienungsanleitung auf der CD-ROM.
  • Seite 2: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit WARNUNG 1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät) Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden.
  • Seite 3: Sicherheitsmaßnahmen

    Dieses LCD-Display ist nur zur Verwendung mit dem folgenden optionalen Zubehör vorgesehen. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht. (Das gesamte folgende Zubehör wird von Panasonic Corporation hergestellt.) • Sockel ..............TY-ST58P20 (für TH-70LF50ER) TY-ST65P20 (für TH-80LF50ER) •...
  • Seite 4: Verwendung Des Lcd-Displays

    • Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Display irgendwelche Reparaturen vorzunehmen.
  • Seite 5: Reinigung Und Wartung

    Sicherheitsmaßnahmen VORSICHT Verwendung des LCD-Displays Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Displays halten. • Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Displays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.
  • Seite 6: Zubehör

    Zubehör Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit Bedienungsanleitung CD-ROM Fernbedienung Batterien für die (Bedienungsanleitung) N2QAYB000691 Fernbedienung (Grösse R6 (UM3) x 2) Netzkabel Kabelschelle × 1 TMME289 Fernbedienungsbatterien Zwei Batterien der Grösse R6 sind notwendig. 1. Den Haken ziehen und festhalten, 2.
  • Seite 7: Anschlüsse

    Anschlüsse Anschluss und Befestigung des Netzkabels, Befestigung der Kabel Befestigung des Netzkabels Abtrennen des Netzkabels Trennen Sie das Netzkabel durch Drücken der zwei Knöpfe ab. Schließen Sie das Netzkabel an die Hinweis: Displayeinheit an. Achten Sie beim Abtrennen des Führen Sie das Netzkabel ein, bis es einrastet. Netzkabels unbedingt darauf, Hinweis: stets zuerst den Steckverbinder...
  • Seite 8: Anschluss An Die Videoausrüstung

    Anschlüsse Anschluss an die Videoausrüstung Bsp. TH-80LF50ER SERIAL IN, SERIAL OUT AUDIO IN (COMPOSITE) SERIAL-Eingangs-/- Den Audioausgang eines Gerätes, Ausgangsbuchse das mit VIDEO verbunden ist, Steuerung des Displays über anschließen. den PC-Anschluss. AUDIO IN (DVI-D / PC) Den Audioausgang eines AV IN DVI-D IN, DVI-D PC IN...
  • Seite 9: Ein- Und Ausschalten

    Ein- und Ausschalten Den Stecker des Netzkabels am Display anschließen. Anschluss des Steckers an eine Steckdose Hinweise: • Die Gerätestecker sind von Land zu Land unterschiedlich. Der rechts gezeigte Stecker kann sich von dem ihres Gerätes unterscheiden. • Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen.
  • Seite 10: Grundbedienungselemente

    Grundbedienungselemente Hauptgerät Netzanzeige Die Netzanzeige leuchtet. • Ausgeschaltet ... Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.) • Bereitschaft ..Rot Orange (Wenn „Slot power“ auf „On“ eingestellt ist.) Orange (Je nach Art des installierten Funktions- Boards, wenn dem Slot Strom zugeführt wird) Orange (Wenn „Steuerschnittstelle wählen“...
  • Seite 11: Fernbedienung

    Grundbedienungselemente Fernbedienung OFF TIMER-Taste Das Display kann so eingestellt werden, ACTION-Taste dass es sich nach Ablauf einer bestimmten Drücken Sie diese Taste zum Wählen und für Einstellungen. Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 Minuten, 90 Minuten und 0 Minuten (Abschalt- ASPECT-Taste Timer ausgeschaltet) umgeschaltet.
  • Seite 12: Technische Daten

    Technische Daten TH-70LF50ER TH-80LF50ER Netzspannung 220 – 240 V Wechselstrom, 50/60 Hz Nennaufnahme Normalbetrieb 260 W 380 W Betriebsbereitschaft 0,5 W 0,5 W Ausgeschalteter Zustand 0,3 W 0,3 W LCD-Displaypanel 70-Zoll VA-Panel (LED-Hintergrundbeleuchtung), 80-Zoll VA-Panel (LED-Hintergrundbeleuchtung), 16:9 Seitenverhältnis 16:9 Seitenverhältnis Bildschirmgröße 1.538 mm (B) ×...
  • Seite 13: Für Geschäftliche Nutzer In Der Europäischen Union

    Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.
  • Seite 14 Modellnummer Seriennumer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 320 84 Plze ýeská republika TQB0E2295A-G Webseite : http://panasonic.net...
  • Seite 15 Numero di modello TH-70LF50ER Italiano TH-80LF50ER Istruzioni per l’uso Indice Schermo LCD FULL HD • Informazioni particolari sulla sicurezza ..2 • Precauzioni relative alla Sicurezza ....3 • Accessori ............6 • Collegamenti ..........7 • Accensione / Spegnimento ......9 • Controlli di base ........10 •...
  • Seite 16: Informazioni Particolari Sulla Sicurezza

    Informazioni particolari sulla sicurezza AVVERTENZA: 1) Per evitare danni che potrebbero causare rischi di incendi o scosse elettriche, non esporre questo apparecchio a gocce o spruzzi. Non appoggiare contenitori con acqua (vasi da fi ori, tazze, cosmetici, ecc.) sull’apparecchio. (ripiani sopra inclusi, ecc.) Non porre sull’apparecchio alcuna fonte di fi...
  • Seite 17: Precauzioni Relative Alla Sicurezza

    Lo schermo LCD è da utilizzare solamente con i seguenti accessori opzionali. L’utillizzo di accessori diversi può causare l’instabilità dello schermo e provocare danni a cose o persone. (Tutti gli accessori seguenti sono fabbricati da Panasonic Corporation.) • Piedistallo ............TY-ST58P20 (per TH-70LF50ER) TY-ST65P20 (per TH-80LF50ER) •...
  • Seite 18 • Se si continua a utilizzare lo schermo in queste situazioni, è possibile andare incontro a incendi o corti circuiti. Una volta veri¿ cata l’interruzione di emissioni di ¿ mo, contattare il rivenditore locale Panasonic autorizzato per le opporune riparazioni. Per queste operazioni, rivolgersi esclusivamente a personale esperto.
  • Seite 19: Pulizia E Manutenzione

    Precauzioni relative alla Sicurezza ATTENZIONE Per un corretto utilizzo dello schermo LCD Non appoggiare le mani, il viso o altri oggetti sui fori di ventilazione dello schermo. • Dalle fessure di ventilazione esce aria riscaldata e la super¿ cie superiore dello schermo potrebbe essere molto calda.
  • Seite 20: Accessori

    Accessori Accessori forniti Accertarsi di disporre degli accessori e degli oggetti indicati Istruzioni per l’uso CD-ROM Telecomando Pile per il telecomando (Istruzioni N2QAYB000691 (formato R6 (UM3) × 2) per l’uso) Cavo in CA Morsetto × 1 TMME289 Pile del telecomando Sono necessarie due pile R6.
  • Seite 21: Collegamenti

    Collegamenti Collegamento e fi ssaggio del cavo CA, fi ssaggio dei cavi Fissaggio del cavo di alimentazione a corrente alternata Sfi lare il cavo CA S¿ lare il cavo CA premendo sui due bottoni. Inserire il cavo CA nel display. Nota: Inserire il cavo CA ¿...
  • Seite 22 Collegamenti Collegamento delle apparecchiature video Es. TH-80LF50ER SERIAL IN, SERIAL OUT AUDIO IN (COMPOSITE) Terminale di ingresso/uscita Collegare l'uscita audio di un dispositivo SERIAL collegato a VIDEO. Consente di controllare lo schermo collegandolo a un PC. AV IN DVI-D IN, DVI-D PC IN AUDIO IN (DVI-D / PC) HDMI...
  • Seite 23: Accensione / Spegnimento

    Accensione / Spegnimento Collegamento dello spinotto del cavo in c.a. allo schermo. Collegamento alla presa a muro della rete elettrica Note: • La configurazione della spina del cavo di alimentazione elettrica varia da paese a paese. Il tipo di spina mostrato a destra potrebbe quindi non coincidere con quello adatto al paese dove l’apparecchio viene usato.
  • Seite 24: Controlli Di Base

    Controlli di base Unità principale Indicatore di alimentazione L’indicatore di alimentazione si accenderá. • Spento ....L’indicatore è spento (Se la spina del cavo di alimentazione è inserita in una presa a muro della rete elettrica, l’unità comunque consuma una seppur minima quantità di energia elettrica.) •...
  • Seite 25 Controlli di base Trasmettitore di comandi a distanza Tasto Timer È possibile impostare lo schermo perché venga Tasto ACTION spento in modalità Attesa dopo un intervallo di tempo Premere per eseguire le selezioni. pre¿ ssato. L’impostazione passa a 30 minuti, 60 minuti, 90 minuti o 0 minuti (il timer viene Tasto ASPECT disattivato) ogni volta che si preme il relativo tasto.
  • Seite 26: Speci¿ Che Tecniche

    Specifi che tecniche TH-70LF50ER TH-80LF50ER Alimentazione 220 - 240 V AC, 50/60Hz Consumo elettrico Utilizzo normale 260 W 380 W Consumo in modalità 0,5 W 0,5 W Attesa Apparecchio spento a 0,3 W 0,3 W Pannello dello schermo LCD Pannello VA (retroilluminazione a LED) a 70 Pannello VA (retroilluminazione a LED) a 80 pollici, con un rapporto di aspetto 16:9 pollici, con un rapporto di aspetto 16:9...
  • Seite 27 Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.
  • Seite 28 Numero modello Numero di serie TQB0E2295C-G Sito Web : http://panasonic.net ¤ Panasonic Corporation 2012 Stampato nella Repubblica Ceca...
  • Seite 29 No. de Modèle TH-70LF50ER TH-80LF50ER Français Mode d’emploi Sommaire Écran ACL pleine résolution HD • Notice de sécurité importante ....2 • Mesures de sécurité ........3 • Accessoires ..........6 • Raccordements ..........7 • Mise en service, mise hors service ....9 • Commandes de base .......10 •...
  • Seite 30: Notice De Sécurité Importante

    Notice de sécurité importante AVERTISSEMENT 1) Pour empêcher toute détérioration susceptible de créer un risque d’incendie ou d’électrocution, tenez cet appareil à l’écart des zones exposées à des risques d’écoulement ou d’éclaboussures de liquides. Ne placez aucun récipient contenant de l’eau (vase de À eur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).
  • Seite 31: Mesures De Sécurité

    Cet écran LCD ne peut être utilisé qu'avec les accessoires en option suivants. Si vous l’utilisez avec d’autres types d’accessoires en option, l’installation risquera d’être instable et de causer des blessures. (Tous les accessoires suivants sont fabriqués par Panasonic Corporation.) • Piédestal ............TY-ST58P20 (pour le TH-70LF50ER) TY-ST65P20 (pour le TH-80LF50ER) •...
  • Seite 32: Utilisation De L'écran Lcd

    • Les composants se trouvant à l’intérieur de l’écran sont placés sous haute tension, et risquent de causer une électrocution grave. Con¿ ez tout travail de véri¿ cation, de réglage ou de réparation à votre revendeur Panasonic. Assurez vous un accès facile à la prise du câble d’alimentation.
  • Seite 33: Nettoyage Et Entretien

    Mesures de sécurité ATTENTION Utilisation de l’écran LCD N’approchez pas les mains, le visage ou des objets des trous de ventilation de l’écran. • De l’air chaud sort par les trous de ventilation et donc le haut de l’écran est chaud. N’approchez pas les mains, le visage ou des objets ne pouvant résister à...
  • Seite 34: Accessoires

    Accessoires Accessoires fournis Véri¿ ez que les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case Mode d’emploi CD-ROM Télécommande Piles pour la (Mode d’emploi) N2QAYB000691 télécommande (R6 (UM3) × 2) Cordon d’alimentation Collier × 1 TMME289 Piles de la télécommande La télécommande est alimentée par 2 piles R6.
  • Seite 35: Raccordements

    Raccordements Raccordement et maintien du cordon d’alimentation, maintient du câble Maintien du cordon d’alimentation Débrancher le cordon d’alimentation Débranchez le cordon d’alimentation Branchez le cordon d’alimentation dans l’unité d’af¿ chage. en appuyant sur les deux boutons. Branchez le cordon d’alimentation jusqu’à ce qu’il se ¿...
  • Seite 36 Raccordements Raccordement d’un équipement vidéo Ex. TH-80LF50ER SERIAL IN, SERIAL OUT AUDIO IN (COMPOSITE) SERIAL Borne Entrée/Sortie Branchez la sortie audio d’un Contrôlez l’écran en appareil raccordé à VIDEO. raccordant un PC. AUDIO IN (DVI-D / PC) Branchez la sortie audio AV IN DVI-D IN, DVI-D OUT PC IN...
  • Seite 37: Mise En Service, Mise Hors Service

    Mise en service, mise hors service Raccordement de la ¿ che du câble CA à l’écran. Branchement de la ¿ che du cordon d’alimentation sur une prise secteur. Remarques: • Les ¿ ches secteur varient d’un pays à l’autre. La ¿...
  • Seite 38: Commandes De Base

    Commandes de base Témoin d’alimentation Le témoin d’alimentation s’allume alors. Appareil principal • Appareil éteint ..Le témoin est éteint (L’appareil continue de consommer de l’énergie aussi longtemps que le cordon d’alimentation est branché sur la prise murale.) • Appareil en veille ... Rouge Orange (Si “Slot power”...
  • Seite 39 Commandes de base Télécommande Touche OFF TIMER Il est possible de prérégler l’écran à haute dé¿ nition Touche ACTION de manière qu’il passe en mode veille après un Appuyez sur cette touche pour effectuer une sélection. délai spéci¿ é. A chaque pression sur la touche, le réglage passe à...
  • Seite 40: Spéci¿ Cations

    Spéci¿ cations TH-70LF50ER TH-80LF50ER Source d’alimentation Secteur 220 - 240 V.c.a. 50/60 Hz Consommation Utilisation normale 260 W 380 W État veille 0,5 W 0,5 W État hors tension 0,3 W 0,3 W Panneau d’af¿ chage LCD Rapport de côtés 16:9, Panneau VA de 70 pouces Rapport de côtés 16:9, Panneau VA de 80 pouces (rétroéclairage par LED) (rétroéclairage par LED)
  • Seite 41 Memo...
  • Seite 42 Memo...
  • Seite 43 Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.
  • Seite 44 Numéro de modèle Numéro de série TQB0E2295D-G Web Site : http://panasonic.net ¤ Panasonic Corporation 2012 Imprimé en République tchèque...
