Lautsprecheranschluss

Anschluss an die Videoausrüstung

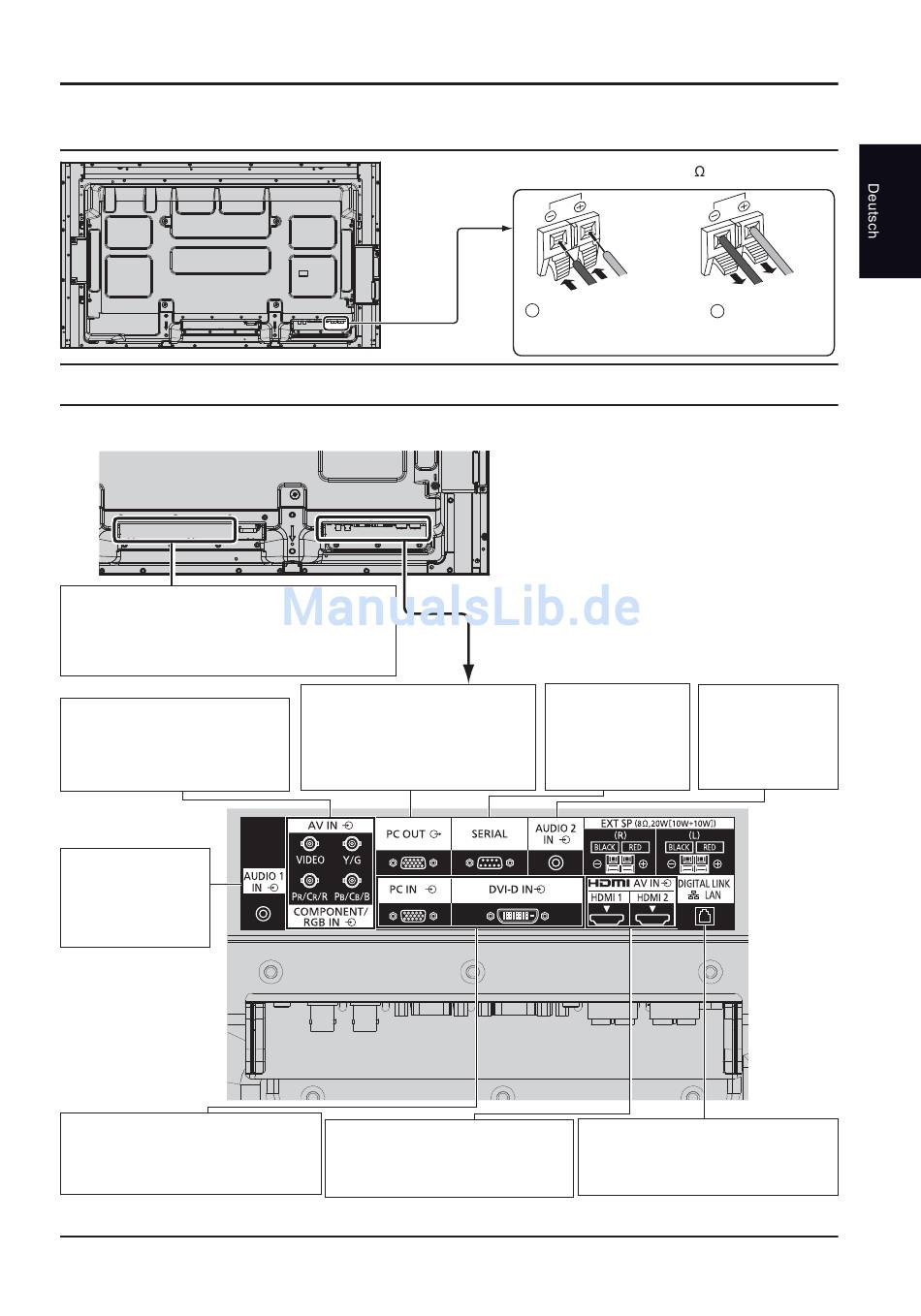

Für 50- und 65-Zoll-Modelle
SLOT: Steckplatz für Terminal-Board (optionales Zubehörteil, siehe Seite 3)
Hinweis:
Der Steckplatz auf der rechten Seite ist für Terminal-Boards geeignet,
die 2 Slots einnehmen. Ein Terminal-Board, das nur 1 Slot einnimmt,
funktioniert nicht, wenn es am rechten Steckplatz eingebaut wird.
AV IN (VIDEO): Composite Video-
Eingangsbuchse
COMPONENT/RGB IN: Component/
RGB Video-
Eingangsbuchse
AUDIO 1 IN:
Audio-Eingangsbuchse
gemeinsam mit VIDEO
und COMPONENT/
RGB IN.
PC IN: PC-Eingangsbuchse
Anschluss an die Videobuchse des PCs oder
Gerätes mit dem Ausgang Y, P
B
DVI-D IN: DVI-D-Eingangsbuchse
* DIGITAL LINK ist eine Technologie, die es erlaubt, Signale wie Audio und Video über verdrillte abgeschirmte Leitungen zu senden.
Weitere Details dazu siehe Bedienungsanleitung - „Netzwerkbetrieb".
PC OUT:
Anschluss Monitor-Ausgabe.
Videosignale, die auf dem Display
wiedergegeben werden, werden
an einen weiteren Sub-Monitor als
PC-Videosignale ausgegeben.
AV IN (HDMI 1, HDMI 2): HDMI-
Eingangsbuchse
(C ) und P (C ).
B R R
Anschluss an Videoausrüstung, z.
B. Videorekorder oder DVD-Player.
Anschlüsse
Bitte verwenden Sie einen 8 /10 W Lautsprecher.
Rot
Schwarz
1 Drücken Sie den Hebel, und
fügen Sie den Drahtkern ein.
SERIAL:
Serieller Anschluss
für Steuerung.
Steuerung des Displays
durch Anschluss an
einen PC.
LAN, DIGITAL LINK*
Stel l e n Si e di e Verbi n dung zum DIGITAL LINK Ei n gangsbuchsen-Netzwerk
her, um das Di s pl a y zu steuern. Al t ernati v stel l e n Si e di e Verbi n dung zu ei n em
Gerät her, das Vi d eo- und Audi o si g nal e über di e Buchse DIGITAL LINK sendet.
Rot
Schwarz
2 Schieben Sie den Hebel
in die Ausgangsstellung
zurück.
AUDIO 2 IN:
Audio-
Eingangsbuchse
gemeinsam mit
DVI-D IN und PC
IN.
