Bedienungsanleitung
Bedienung des Netzwerks

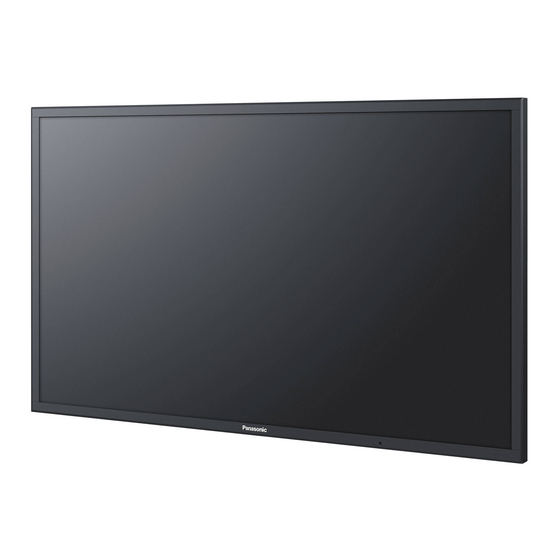

Touchscreen LCD Display
(für geschäftlichen Gebrauch)
Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers
Deutsch
und heben Sie sie für zukünftige Referenz gut auf.
Modell-Nr.
TH-50LFB70E
TH-65LFB70E

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic TH65LFB70E

  • Seite 1 Modell-Nr. TH-50LFB70E TH-65LFB70E Bedienungsanleitung Bedienung des Netzwerks Touchscreen LCD Display (für geschäftlichen Gebrauch) Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers Deutsch und heben Sie sie für zukünftige Referenz gut auf.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Vor der Verwendung • Die Abbildungen und Screenshots in dieser Bedienungsanleitung dienen der Darstellung und können sich vom Aussehen der tatsächlichen Objekte und Gegebenheiten unterscheiden. • Darstellende Illustrationen in dieser Bedienungsanleitung basieren im Wesentlichen auf dem 50”-Modell. Bitte dies erst lesen! · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3 Aufforderung zum Datenschutz·...
  • Seite 3: Bitte Dies Erst Lesen

    Bitte dies erst lesen! LCD-Bildschirm Konformitätserklärung (DoC) „Hiermit erklärt Panasonic Corporation, dass dieses Display die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt.“ Wenn Sie eine Kopie der Konformitätserklärung erhalten wollen, besuchen Sie bitte die folgende Website: http://www.doc.panasonic.de...
  • Seite 4: Über Das Eingebaute Wlan

    Bitte dies erst lesen! ■ Über das eingebaute WLAN VORSICHT: Beachten Sie vor der Benutzung des mitgelieferten WLAN-Moduls die folgenden Einschränkungen. ● Um das WLAN-Modul zu verwenden, muss ein Zugriffspunkt (Access Point) vorhanden sein. ● Sie dürfen das WLAN-Modul nicht zum Verbinden mit einem drahtlosen Netzwerk (SSID*) verwenden, für das Sie keine Nutzungsrechte haben.
  • Seite 5: Aufforderung Zum Datenschutz

    Wenn Sie die Sicherheitseinstellungen für Ihr drahtloses LAN nicht selbst vornehmen können, wenden Sie sich an den Panasonic-Kundensupport. Panasonic macht den Käufer dieses Produkts auf das Risiko aufmerksam, das eingegangen wird, wenn dieses Produkt ohne geeignete Sicherheitseinstellungen betrieben wird; es wird dringend angeraten, dass der Käufer die...
  • Seite 6: Was Sie Machen Können

    Virtuelle Fernbedienung USB-Anzeige ● Bei iOS Übertragung zum Display per Funk (Panasonic Wireless Projector für iOS) Software für das Senden von PDF-Dateien/JPEG-Bildern etc., die von einem iPad/iPhone/iPod touch per WLAN (Wi-Fi) auf diesem Gerät gespeichert werden. Weitere Informationen dazu fi nden Sie auf der folgenden Website. (Drahtloses Display für iOS)
  • Seite 7: Hinweise Zum Gebrauch Der Funkverbindung

    Hinweise zum Gebrauch der Funkverbindung Die Funkübertragungsfunktion des Displays arbeitet mit Funkwellen der Frequenzbänder 2,4 GHz und 5 GHz. Keine Genehmigung zum Betrieb einer Funkstation ist erforderlich, aber die folgenden Hinweise sind unbedingt sorgfältig zu beachten, bevor die Funkkarte in Betrieb genommen wird. ■...
  • Seite 8: Hinweise Zur Benutzung Eines Kabelgebundenen Lans

    Hinweise zur Benutzung eines kabelgebundenen LANs Verwenden Sie ein gerades oder gekreuztes LAN-Kabel, das mit der Kategorie 5 oder höher kompatibel ist. Ob Sie ein gerades oder gekreuztes Kabel oder beide Kabeltypen verwenden können, hängt von der Systemkonfiguration ab. Einzelheiten dazu erfahren Sie bei Ihrem Systemadministrator. Wenn Sie das Display an einem Ort aufstellen, wo oft statische Elektrizität auftritt, treffen Sie geeignete Gegenmaßnahmen, um das Display vor statische Elektrizität zu schützen, bevor Sie es in Betrieb nehmen.
  • Seite 9: Überprüfen Sie Ihren Pc

    Überprüfen Sie Ihren PC Erforderliche Betriebsumgebung eines zur Verbindung vorgesehenen PC • Überprüfen Sie zunächst Ihren Computer um herauszufi nden, ob ein verdrahtetes Netzwerk oder eine Wireless LAN-Funktion integriert ist. • Bitte überprüfen Sie unbedingt die folgenden Einstellungen, bevor Sie eine Verbindung zwischen Display und PC herstellen.
  • Seite 10: Verbindung

    Verbindung Beispiel einer Netzwerkverbindung (Kabel-Netzwerk) COMPUTER Display (Hauptgerät, hinten) LAN-kabel (nicht im Lieferumfang enthalten) LAN-Kabel (im Handel erhältlich) Hub oder Breitband-Router • Achten Sie darauf, dass der Breitband-Router oder der Hub 100BASE-TX unterstützen. • Verwenden Sie ein LAN-Kabel zwischen dem Twist-Pair-Kabelsender und dem Gerät, das die folgenden Bedingungen erfüllt.
  • Seite 11: Beispiel Für Netzwerkverbindung (Digital Link)

    Verbindung Beispiel für Netzwerkverbindung (DIGITAL LINK) Ein System zur Übertragung per Twisted-Pair-Kabel wie die die Digital Interface Box (ET-YFB100G) von Panasonic benutzt Twisted-Pair-Kabel (Kabel mit verdrillten Adernpaaren) zum Übertragen eingespeister Video- und Audiosignale; diese digitalen Signale können über den Anschluss DIGITAl LINK zugeführt werden Anschluss LINK.
  • Seite 12: Netzwerk-Einstellungen

    Netzwerk-Einstellungen Netzwerk Kabel-Netzwerk Kabelloses Netzwerk Namen Ändern Steuerschnittstelle wählen RS-232C Webbrowser Steuerung AMX D.D. Crestron Connected™ Netzwerk-Status Panasonic APPLICATION Passwort Multi-Live Live mode Unterbrechung DIGITAL LINK DIGITAL LINK Status Digital Interface Box DIGITAL LINK Modus Auto Extron XTP Rückstellung Mit ▲ ▼ den gewünschten Punkt auswählen und mit ◄► die Einstellung vornehmen.
  • Seite 13: Kabel-Netzwerk

    Netzwerk-Einstellungen Kabel-Netzwerk Die Einstellungen für Kabel-Netzwerk (LAN) können im Detail festgelegt werden. Im Menü [Netzwerk-Einstellungen] die Option [Kabel-Netzwerk] wählen und auf die Taste drücken. Das Element auswählen und auf drücken. Kabel-Netzwerk Speichern IP-Adresse DHCP 000.192.168.010 IP-Adresse 192.168. 10.100 Alle lösch Löschen 255.255.255.
  • Seite 14: Kabelloses Netzwerk

    Auch wenn es keinen Zugangspunkt gibt, können Sie das Display über die Infrastruktur mit dem Computer verbinden. Außerdem ist die Verbindung mit iPad / iPhone / iPod touch wesentlich leichter. Weitere Informationen dazu fi nden Sie auf der folgenden Website. http://panasonic.net/prodisplays/download/software/index.html Wählen Sie [M-DIRECT] für [Kabelloses Netzwerk]. Das Element auswählen und auf drücken.
  • Seite 15 Netzwerk-Einstellungen Wählen Sie [Speichern] aus und bestätigen Sie die Taste Speichern Sie die aktuellen Netzwerkeinstellungen. ■ Standardeinstellungen von [M-DIRECT] Die folgenden Einstellungen für [M-DIRECT] im [Kabelloses Netzwerk] sind für das Display bereits werkseitig eingestellt. IP-Adresse 192.168.12.100 Subnet-Maske 255.255.255.0 SSID M-DIRECT + Die letzten 4 Stellen der Display-ID-Kennung Kanal Schlüssel Die gleiche Zeichenfolge wie die SSID...
  • Seite 16: Bestätigung

    Netzwerk-Einstellungen Um zum nächsten Punkt zu gehen, auf ▼ drücken. Nehmen Sie die Einstellungen im Zusammenhang mit der Funk-LAN-Verbindung zwischen dem Display und dem Netzwerk vor. SSID Bestätigung Offen Datenverschlüsselung Nicht ● SSID : Die SSID eingeben, die bei Ihrem Zugriffspunkt registriert ist. Eingeben von Zeichen Seite 18 •...
  • Seite 17: Bei Einstellung Von [Offen] Oder [Geteilt] Als Beglaubigungsmethode Und Von [Wep] Als Verschlüsselungsmethode

    [Speichern] wählen und dann die Taste drücken. Speichert die aktuellen Netzwerkeinstellungen. ■ Standard-Netzwerkeinstellungen von [USER1] - [USER3] Die folgenden Einstellungen für [USER1] - [USER3] im [Kabelloses Netzwerk] sind für das Display bereits werkseitig eingestellt. SSID Panasonic Display Bestätigung Offen DHCP Datenverschlüsselung Nicht IP-Adresse 192.168.11.100 Subnet-Maske 255.255.255.0...
  • Seite 18: Namen Ändern

    Netzwerk-Einstellungen Namen Ändern Sie können den Namen ändern, unter dem das Display im Netzwerk angezeigt wird. Im Menü [Netzwerk-Einstellungen] die Option [Namen Ändern] wählen und auf die Taste drücken. Die Tastatur wird angezeigt. Der Name des Displays kann aus maximal 8 Zeichen bestehen. Namen Ändern Name0000 █...
  • Seite 19: Steuerschnittstelle Wählen

    Netzwerk-Einstellungen Steuerschnittstelle wählen Wählt aus, ob die Steuerung via RS-232C des Anschlusses SERIAL des Displays erfolgt oder über den Anschluss DIGITAL LINK/LAN. Ist DIGITAL LINK/LAN ausgewählt, leuchtet die Betriebsanzeige in Orange, wenn das Gerät per Fernbedienung ausgeschaltet wird (auf Standby). RS-232C: Steuerung via RS-232C über den Anschluss SERIAL des Displays.
  • Seite 20: Netzwerk-Status

    Netzwerk-Einstellungen Netzwerk-Status Zeigt den derzeitigen Netzwerkstatus an. Im Menü [Netzwerk-Einstellungen] die Option [Netzwerk-Status] wählen und auf die Taste drücken. Es werden Informationen über das Display und über das Kabel-Netzwerk bzw. kabelloses Netzwerk angezeigt. Passwort Richten Sie [Ein] ein, um die Kennwortabfrage beim Anschluss des Displays mit der „Wireless Manager“ auszuführen. Durch Festlegung eines Passworts wird die Verbindung kontrolliert, so dass externe Geräte daran gehindert werden, sich zufällig zu verbinden und z.
  • Seite 21: Live Mode Unterbrechung

    Netzwerk-Einstellungen Live mode Unterbrechung Richten Sie diese Funktion auf [Ein] ein, um eine Unterbrechung des Live-Modus durch andere Anwender zu ermöglichen, während der Live-Modus (Senden des Bildes) mit der „Wireless Manager“ aktiv ist. Für Details siehe im Betriebshandbuch zur „Wireless Manager“. Im Menü...
  • Seite 22: Digital Link Modus

    Netzwerk-Einstellungen DIGITAL LINK Modus Sie können die Einstellungen des Anschlusses DIGITAL LINK/LAN umschalten. LAN: Ermöglicht LAN-Kommunikation über den LAN-Anschluss des Displays. Auto (LAN): Ermöglicht automatisches Auswählen bzw. Umschalten zwischen LAN-Kommunikation über den LAN- Anschluss des Displays und HDMI-Kommunikation über ein System zur Übertragung per Twisted- Pair-Kabel.
  • Seite 23: Verbindung Über Das Verdrahtete Lan

    Netzwerk] wählen, ist die SSID [M-DIRECT + Die letzten 4 Stellen der Display-ID-Kennung]. Wenn Sie im Menü [Netzwerk-Einstellungen] die Standardeinstellungen von [USER1] - [USER3] für [Kabelloses Netzwerk] wählen, ist die SSID [Panasonic Display]. • Wenn Sie ein anderes drahtloses Programm als die [Wireless Network Connection] unter Windows verwenden, gehen Sie beim Anschließen gemäß...
  • Seite 24: Verwendung Eines Web-Browsers

    Geben Sie den „User name“ und das „Password“ ein. Für den Benutzernamen sind werkseitig user1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt, und panasonic für das Passwort. Drücken Sie [OK] , um die Seite mit dem Status des Displays anzuzeigen.
  • Seite 25: Seite Für Status Des Displays

    Verwendung eines Web-Browsers ■ Beschreibung aller Optionen TH-50LFB70 Seitentab Detailed set up Klicken Sie auf diese, um Seiten zu wechseln. Klicken Sie auf diese Option, um die Seite für erweiterte Einstellungen aufzurufen. Status Wenn Sie auf diese Schaltfl äche klicken, wird der Change password Status des Displays angezeigt Um die Seite zum Betrieb von Crestron...
  • Seite 26 Verwendung eines Web-Browsers Seite Netzwerkstatus Klicken Sie auf [Status] und dann auf [Network status], um die Statusinformationen anzuzeigen. Zeigt die aktuellen Konfi gurationsdaten des Netzwerks an. Zeigt die Konfi gurationsdetails des Wireless LAN an. Zeigt die Konfi gurationdetails des Wired LAN an.
  • Seite 27: Seite Zur Anzeige Der Detaileinstellungen

    Verwendung eines Web-Browsers Seite „Basic control“ Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Display control], dann auf [Basic control]. Miracast(TM) Betriebsanzeige (Ein/Aus) Funktionsweise von AV Mute Auswahl des Eingangssignals. Umschalten des Seitenverhältnis-Modus Bei den folgenden Punkten gibt es Unterschiede, wenn eine drahtlose Verbindung benutzt wird. •...
  • Seite 28 Verwendung eines Web-Browsers Passwort Ändern-Seite Klicken Sie auf [Change password]. Administrator Benutzer ■ Administratormodus Account Aktuelles Benutzername-Eingabefeld Aktuelles Passwort-Eingabefeld Neues Benutzername-Eingabefeld Neues Passwort-Eingabefeld Neues Passwort-Eingabefeld (zur Bestätigung erneut eingeben) Taste für die Ausführung der Passwort-Änderung ■ Benutzer-Account Account Neues Benutzername-Eingabefeld Neues Passwort-Eingabefeld Neues Passwort-Eingabefeld (zur Bestätigung erneut eingeben)
  • Seite 29: Seite Zur Netzwerkkonfi Guration

    Verwendung eines Web-Browsers Seite zur Netzwerkkonfi guration Sie können detaillierte Netzwerkeinstellungen beim Display vornehmen, wenn Sie ohne Administratorrechte eine Verbindung herstellen oder per WLAN die Verbindung herstellen. ■ LAN-Einstellungen Klicken Sie in dem Menü auf [Detailed set up] (Detaileinstellungen). Wählen Sie die zu ändernden Einträge aus, und klicken Sie auf [Next] (Weiter).
  • Seite 30: Seite Zur Einstellung Der Uhrzeit

    Verwendung eines Web-Browsers Klicken Sie auf [Submit] (Absenden). Die Einstellungen werden nun registriert. (Bildschirm Wireless LAN) ■ So machen Sie die Einstellungen wirksam (Nur für Wireless LAN) Im Menü des Displays unter [Netzwerk-Einstellungen] die Option [Kabelloses Netzwerk] auswählen, dann das auf dieser Seite konfi...
  • Seite 31: Konfi Guration Des Steueranschlusses

    Verwendung eines Web-Browsers Ping-Testseite Auf dieser Seite ist es möglich zu überprüfen, ob das Netzwerk mit dem DNS-Server verbunden ist. Klicken Sie auf [Detailed set up] und dann auf [Ping test], um die Ping-Testseite anzuzeigen. Anzeige, wenn der Test erfolgreich war. Anzeige, wenn der Test nicht erfolgreich war.
  • Seite 32 Verwendung eines Web-Browsers Seite zum Konfi gurieren von E-Mail Sie können per E-Mail die Bilder senden, die bei Nutzung der Whiteboard-Funktion angezeigt werden. Auf [Detailed set up] → [E-mail set up] klicken. [ENABLE] (ENABLE) Die Option [ENABLE] auswählen, wenn Sie die Funktion E-Mail nutzen wollen. [SMTP SERVER NAME] (SMTP SERVER NAME) Die IP-Adresse oder den Namen des E-Mail-Servers (SMTP) eingeben.
  • Seite 33: Seite Zum Konfi Gurieren Des Authentifi Zierungs-Servers

    Verwendung eines Web-Browsers Seite zum Konfi gurieren des Authentifi zierungs-Servers Wenn zum Senden von E-Mails eine POP- oder SMTP-Authentifi zierung erforderlich ist, legen Sie hier die Angaben zur Authentifi zierung fest. Auf [Detailed set up] → [Authentication set up] klicken. [Auth] (Auth) Das Authentifi...
  • Seite 34: Verwendung Der Internetbrowser-Steuerung

    Seite zurück. Tools, Info, Help Bedienseite Schaltet die Seiten für Tools, Informationen, Hilfe Schaltet die Seiten für Tools Informationen Hilfe Panasonic LCD Display mit der Registerkarte um. POWER Wechselt zwischen Ein- und Ausschalten. VOL DOWN, AV MUTE, VOL UP Stellt die Lautstärke und AV-Stummschaltung...
  • Seite 35 Verwendung der Internetbrowser-Steuerung Info-Seite Klicken Sie auf der Bedienseite auf [Info]. Display-Name Panasonic LCD Display Zeigt den Namen des Displays an. Mac Address Zeigt die MAC-Adresse an. Name1234 Resolution Anzeige der Aufl ösung des Projektors. Power Status Zeigt den Betriebszustand an.
  • Seite 36: Pjlink™ -Protokoll

    53: MEMORY VIEWER NAME? Abfrage von Display-Namen Es wird der Name ausgegeben, der unter [Netzwerk-Einstellungen] mit [Namen Ändern] festgelegt worden ist. INF1? Abfrage des Herstellernamens Abfrageresultat lautet „Panasonic“ INF2? Abfrage des Modellnamens Abfrageresultat lautet „50LFB70E“ / „65LFB70E“ INFO? Abfrage sonstiger Daten...
  • Seite 37: Marken

    Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Webseite : http://panasonic.net © Panasonic Corporation 2014...
