Montage Schritt 4 (Installation der RC-Komponenten)

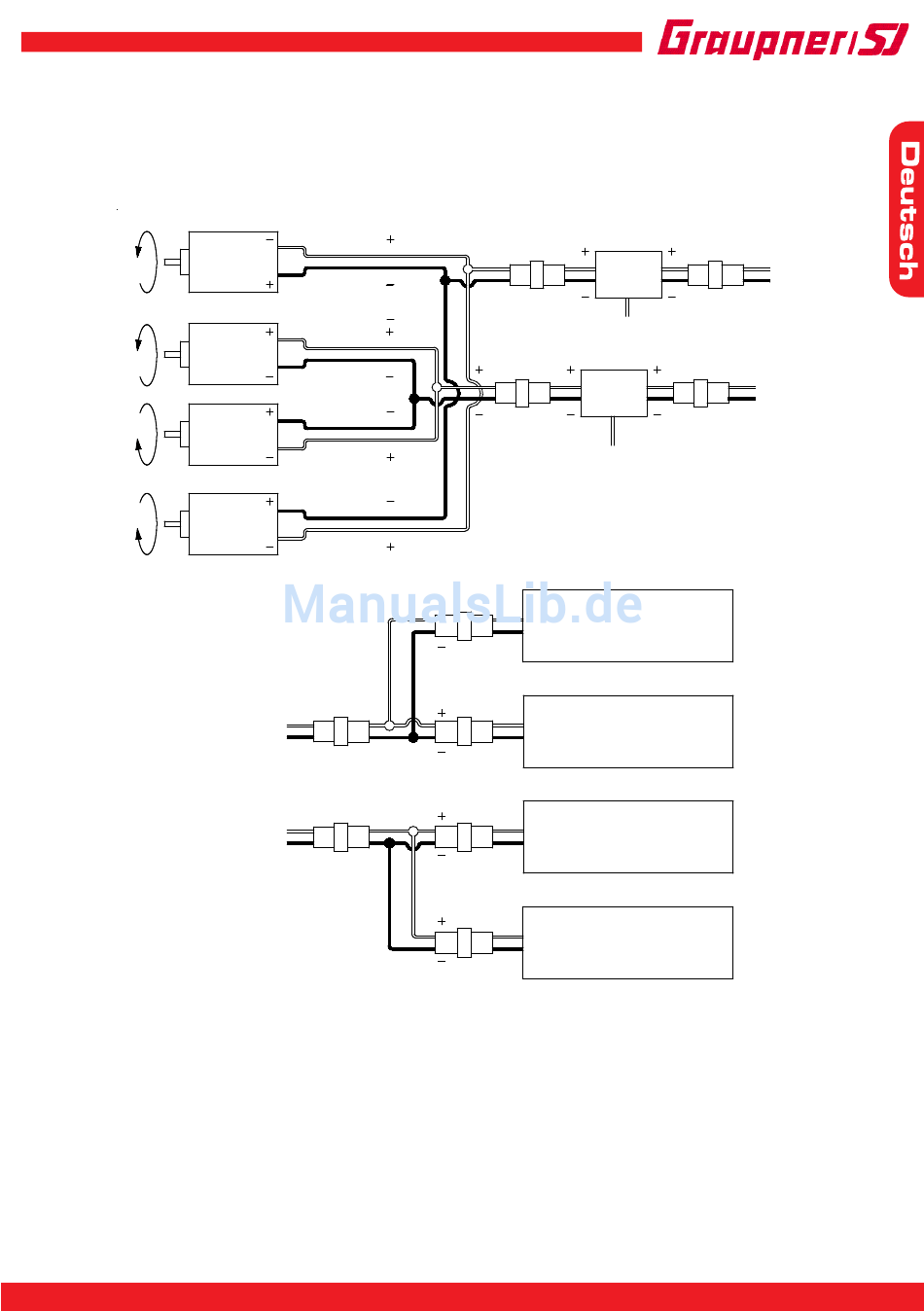

Die äußeren Motoren werden parallel verbunden und gegenläufig angeschlossen. Richten Sie sich nach
dem Schaltplan. Achten Sie auf die Drehrichtung der Motoren, wenn der Akku angeschlossen ist, sollen die
Antriebe so drehen, dass das Modell vorwärts fahren würde.
Fahrtregler 1
Fahrtregler 2
Montieren Sie die Akkus mit Klettband in dem Modell. HINWEIS: Durch das Klettband können Sie die Posi-
tion der Akkus leicht verändern, um die optimale Trimmlage zu erreichen. Die Akkus werden typischerweise
im Viererblock direkt vor den Motoren platziert.
Legen Sie das insgesamt ca. 4kg schwere Ballastgewicht in den Rumpf. Hierzu eignen sich besonders
Flachprofile aus Stahl oder Blei. Trimmen Sie das Modell aus und fixieren Sie die Ballastgewichte mit
Klebstoff. TIPP: Wenn Sie die Ballastgewichte mit Klettband befestigen, können Sie diese bei Bedarf (z.B.
leichteren Transport) entnehmen. TIPP: Um ohne Nachtrimmen wieder die richtige Position der Gewichte
wiederzufinden, sollten Sie die Position mit wasserfestem Farbstift markieren.
Montieren Sie den Empfänger unter dem Deck und die Fahrtregler rechts und links an der Bordwand mittels
Klettband.
Motor
Motor
Motor
Motor
Graupner/SJ USS NIMITZ
Fahrtregler 2
G2 Stecker
zum Empfänger
Fahrtregler 1
G2 Stecker
zum Empfänger
Fahrakku
Fahrakku
Fahrakku
Fahrakku
G2 Stecker
G2 Stecker
