IDENTIFIZIERUNG DER BEDIENELEMENTE

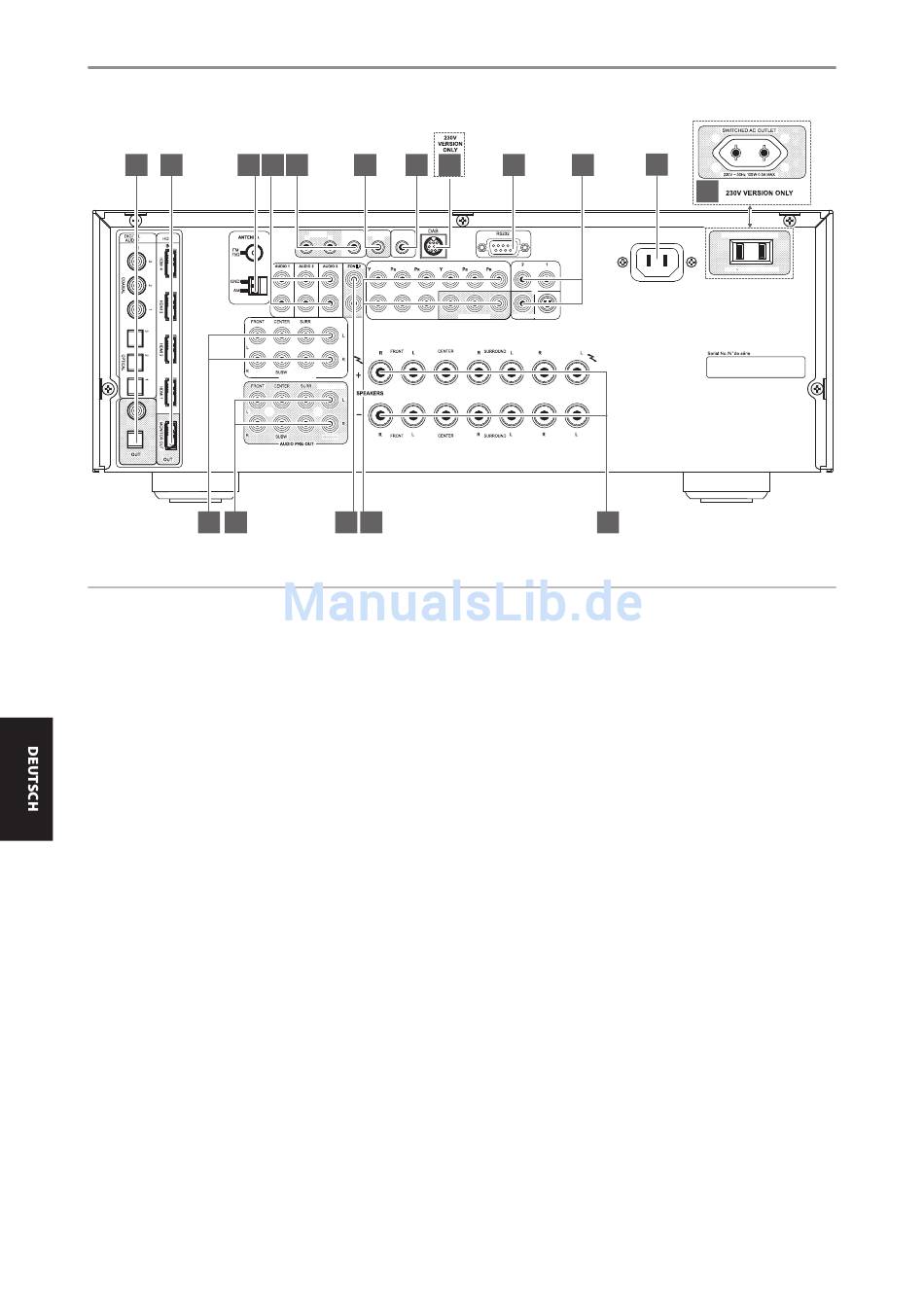

RÜCKWAND
1
2
3
13
14
ACHTUNG!
Bitte nehmen Sie alle Anschlüsse an Ihrem T 758 erst dann vor, wenn die Einheit aus der Steckdose ausgesteckt ist. Außerdem wird empfohlen, beim
Verbinden oder Trennen von Signal- oder Netzverbindungen alle anderen Komponenten vom Netz zu trennen oder auszuschalten.
1 DIGITAL AUDIO IN (COAXIAL 1-3, OPTICAL 1-3)
·
Am entsprechenden optischen oder koaxialen digitalen Ausgang
von Quellen anschließen, wie z. B. CD- oder BD/DVD-Player, digitale
Kabelbox, digitaler Tuner und andere Komponenten.
·
Die koaxiale und optische digitaleingangsverbindung ist über
das Element „Source Setup" (Signalquellen-Einstellung) des
Einstellungsmenüs-OSD konfigurierbar.
DIGITAL AUDIO OUT (OPTICAL, COAXIAL)
Verbinden Sie die optischen oder koaxialen digitalausgänge mit
dem entsprechenden S/PDIF-Digitaleingang eines aufzeichnenden
Gerätes wie z. B. Receivers, Computer-Soundkarte oder andere digitale
Prozessoren.
2 HDMI (HDMI 1-4, HDMI MONITOR OUT)
·
Verbinden Sie die HDMI-Eingänge mit den HDMI-OUT-Buchsen
von Geräten wie DVD- oder BD-Player oder HDTV-Satelliten-/Kabel-
Receiver. Verbinden Sie die Buchse „HDMI Monitor OUT" mit einem
HDTV-Fernseher oder Projektor mit HDMI-Eingang.
3 FM-ANTENNEN-ANSCHLUSS
·
Schließen Sie den im Lieferumfang enthaltenen FM-Antennenleiter
an den FM-Antenneneingang an. Ziehen Sie den Leiter lang.
Finden Sie die beste Antennenstellung und -ausrichtung, in der der
Empfang am klarsten mit dem geringsten Hintergrundgeräusch ist.
·
Fixieren Sie die Antenne mit Heftzwecken oder auf andere
geeignete Weise in der gewünschten Stellung.
8
4
5
6
7
TRIG OUT
MP DOCK
IR OUT
IR IN
2
1
+12V
DATA PORT
COMPONENT VIDEO INPUT 2
COMPONENT VIDEO INPUT 1
ZONE 2
COMPONENT VIDEO INPUT 3
SURR-B
7.1 CH INPUT
SURR-B/ZONE 2
15
16
8
9
10
VIDEO
MON. OUT
MONITOR OUT
S-VIDEO
SURR-BACK/
ZONE 2
SURR-BACK/
ZONE 2
17
AM-ANTENNEN-ANSCHLUSS
Für den Mittelwellenempfang ist die im Lieferumfang des T 758
enthaltene AM-Ringantenne (oder ein entsprechendes Produkt)
erforderlich.
·
Öffnen Sie den Anschlußclip, und führen Sie den Antennendraht
ein. Achten Sie dabei darauf, daß die farbig markierten Enden des
Drahts (schwarz und weiß) mit den Anschlüssen der Klemmen
übereinstimmen. Schließen Sie den Clip wieder. Achten Sie dabei
darauf, daß der Hebel den Draht sicher hält.
·
Testen Sie für einen optimalen Empfang verschiedene
Antennenpositionen. Eine vertikale Ausrichtung bietet in der
Regel die besten Ergebnisse. Das Aufstellen der Antenne in
der Nähe von großen Metallgegenständen (Haushaltsgeräten,
Heizkörpern) oder die Verlängerung der Antennenzuleitung kann zu
Empfangsstörungen führen.
·
Weitere Informationen zu diesem Punkt finden Sie außerdem unter
ZUSAMMENBAUEN DER RINGANTENNE im Abschnitt AM/FM-RADIO
HÖREN auf der Seite BETRIEB.
4 AUDIO 1 - 3
Dies sind die anderen Haupteingänge des T 758. Verbinden Sie
diese analogen Audioeingangsanschlüsse mit den entsprechenden
Audioausgangsanschlüssen der Quellkomponenten (z. B. CD-Player
oder andere Line-Level-Audioquellen).
·
AUDIO 3 ist der zugewiesene Standardanschluss für den
Audioausgang des separat erhältlichen NAD IPD (NAD-
Dockingstation für iPod) 1, NAD IPD 2 und spätere Versionen.
11
12
SWITCHED AC OUTLET
120V 60Hz 100W 1A MAX
© NAD T 758
