- Seite 1 S7A MK2 Operation Manual / Bedienungsanleitung English / deutsch...
-
Seite 2: Safety Instructions
Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for further reference. Please heed the warnings and follow the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART. - Seite 3 Please note that the diaphragms build up a magnetic field. Do not ply with magnetic items at close range to the diaphragms. Assure free airflow behind the speakers to maintain sufficient cooling. S7A MK2 Manual / english...
-
Seite 4: Inhaltsverzeichnis
Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important Information ........6 Connecting the speakers ........6 Speaker Placement ..........7-8 General recommendations ........7 Tweeter at height of ears ........7 The stereo triangle ..........8 Surround placement ..........8 Speaker Adjustment ..........9-10 The Front Control Panel ........9 Input Gain ............9 X-Curve Filter .............9... -
Seite 5: Introduction
You are invited to share your experience with our products by joining us on Facebook and also, if you don’t want to miss out on the latest info on ADAM Professional Audio, come and follow us on Twitter! We hope very much that you really enjoy your new loudspeakers, and wish you many delightful hours with them. -
Seite 6: Quick Start
2. Quick Start Important Information for set up After having unpacked your loudspeaker, please allow the system to acclimate to the temperature of the room for approximately an hour. We recommend using high quality cables to guarantee optimal performance. It is important to ensure the speakers sit firmly on a solid surface! We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise. -
Seite 7: Speaker Placement
The Tweeter should be positioned approximately at the height of your ears. If the speaker does not point right in your direction, you might lose sound information. In case you need to position the speaker in a significant lower or higher position, the monitor should be angled accordingly. S7A MK2 Manual / english... -
Seite 8: The Stereo Triangle
3. Speaker Placement The Stereo Triangle If the loudspeaker is going to be used for stereo ap- plications, the optimum listening position should be at the top of an imaginary equilateral triangle with the two loudspeakers should be placed at the other two points of this triangle. -
Seite 9: Speaker Adjustment
To meet the ISO 2969 Standard, the Dolby™ X-curve has to be applied. The X-curve engages a 3 dB per octave roll-off above 2 kHz. The S7A Mk2 has a switch located below the input selector that activates this filter, eliminating the need for external processing during film score mixing sessions. -
Seite 10: Driver Gain
4. Speaker Adjustment Driver Gain Whereas the ‘Input Gain’ raises or lowers the overall input sensitivity up to +/-10 dB, the ‘Driver Gains’ work only within the corresponding frequency range, raising or lowering from +/-2 to +/-6 dB. High / Low Shelf EQs The other two controls operate in a different manner. -
Seite 11: Troubleshooting
5. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recom- mend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal. -
Seite 12: Maintenance
Experience has shown that it is very dif- ficult to avoid damage if you have to send them without these. ADAM Audio can not be held responsible for damages due to improper packaging. -
Seite 13: Eu Declaration Of Conformity
The attention of the user is drawn to any special measures regarding the use of this equipment that may be detailed in the owner’s manual. Signed: Klaus Heinz Director ADAM Audio S7A MK2 Manual / english... -
Seite 14: Limited Warranty
Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge. -
Seite 15: Technical Data
65 / 800 / 3100 Hz Input connectors (Front/Rear switchable) Input Impedance 10 kΩ Weight 261 kg / 575.4 lb. Height x Width x Depth 900 x 1200 x 670 mm / 35.5“ x 47“ x 26.5“ Warranty 5 years S7A MK2 Manual / english... - Seite 16 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 17 S7A MK2 Bedienungsanleitung deutsch...
-
Seite 18: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages. - Seite 19 Magnetfeld aufbauen. Vermeiden Sie, mit magnetischen bzw. paramagnetischen Gegenständen in unmittelbare Nähe der Lautsprecher zu hantieren. Zu hohe Lautstärken können ihr Gehör schädigen! Vermeiden Sie direkte Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden. S7A MK2 Bedienungsanleitung / deutsch...
- Seite 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick Start zur Inbetriebnahme .....22 2.1 Allgemeine Hinweise ......22 2.2 Anschluss der Lautsprecher ....22 Empfehlungen zur Aufstellung ....23-24 3.1 Allgemeine Empfehlungen ......23 3.2 Hochtöner in Ohrenhöhe ......23 3.3 Zweikanal-Stereo ........24 3.4 Mehrkanal (Surround) ......24 Lautsprechereinstellungen .....25-26 4.1 Das Kontrollpanel ........25 4.2 Input Gain ..........25 4.3 X-Curve Filter .........25...
-
Seite 21: Einleitung

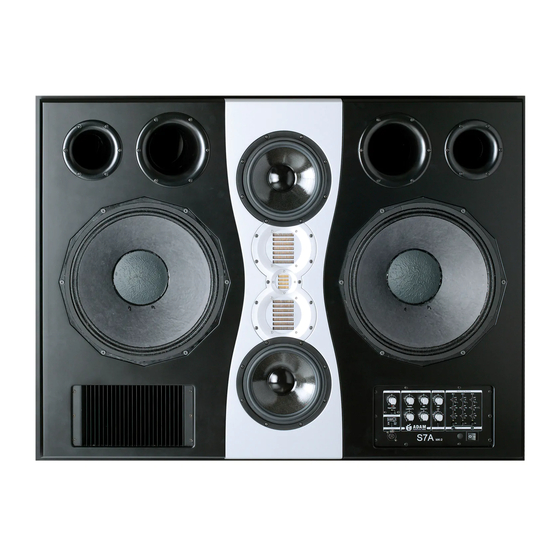

Perfektion und bestmöglicher Wiedergabequalität entworfen und gefertigt worden ist. Das Modell S7A MK2 wurde entwickelt für den Einsatz als Main-Monitor in großen Regieräumen. Das aktive Vierwege-Bassreflexsystem arbeitet mit neuen X-ART Hoch- und Mitteltönern sowie vier Konuslautsprechern für den Tief- und Mitteltonbereich. -
Seite 22: Quick Start Zur Inbetriebnahme
2. Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Lautsprechers sollte dieser ca. eine Stunde unangeschlossen „ruhen”, um sich der jeweiligen Raumtemperatur anpassen zu können. Bitte beachten Sie, dass dieser Monitor, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen. -
Seite 23: Empfehlungen Zur Aufstellung
Garantiebestimmungen werden von uns kulant gehandhabt. Hochtöner in Ohrenhöhe Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen, sollten diese entsprechend angewinkelt werden. S7A MK2 Bedienungsanleitung / deutsch... -
Seite 24: Zweikanal-Stereo
3. Empfehlungen zur Aufstellung Zweikanal-Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobetrieb ist das so genannte ‚Stereo- dreieck’. Die Lautsprecher und der Hörer stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°-Winkel). Im Allgemeinen gilt, dass der Abstand der Lautsprecher zueinander dem Hörabstand entsprechen sollte. -
Seite 25: Lautsprechereinstellungen
Mixentscheidungen zu treffen. Um dabei den ISO-2969-Industriestandard einzuhalten, sollte das Dolby™ X-Curve Filter eingeschaltet werden, das das eingehende Signal um 3dB pro Oktave für alle Frequenzen oberhalb von 2 kHz absenkt. S7A MK2 Bedienungsanleitung / deutsch... -
Seite 26: Driver Gain
Bass EQ Section Um eventuell auftretende stehende Wellen in der Regie kompensieren zu können, haben wir die S7A MK2 mit drei vollparametrischen EQs für den Bassbereich (20 Hz bis 200 Hz) ausgestattet. Die drei Equalizer können entweder individuell oder als Gruppe aus dem Signalweg genommen werden, um einen direkten Vergleich zum unbearbeiteten Signal zu ermöglichen. -
Seite 27: Fehlerbehebung
5. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Der Standby-Taster zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;... -
Seite 28: Wartung Und Pflege
ADAM Audio kostenpflichtig erworben werden. 8. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entsprech- end diesen Richtlinien recycelt bzw. -
Seite 29: Konformitätsbescheinigung
Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC, und richtet sich nach folgendem Standard: EN 60065 : 2002. Diese Erklärung bezeugt, dass die Qualitätskontrolle und Produktdokumentation mit der Notwendigkeit fortlaufender Einhaltung der EU-Direktiven übereinstimmt. Ausgestellt in Berlin. Gezeichnet: Klaus Heinz Geschäftsführer ADAM Audio S7A MK2 Bedienungsanleitung / deutsch... -
Seite 30: Garantie
10. Garantie 10.1 Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine beschränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:... -
Seite 31: Technischen Daten
Analoge Eingänge (schaltbar zwischen Vorder- und Rückseite) Eingangsimpedanz 10 kΩ Gewicht 261 kg / 575.4 lb. Höhe x Breite x Tiefe 900 x 1200 x 670 mm / 35.5“ x 47“ x 26.5“ Garantie 5 Jahre S7A MK2 Bedienungsanleitung / deutsch... - Seite 32 +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com email: china-info@adam-audio.com S7A MK2 Manual/Bedienungsanleitung. Version 04.2011 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
