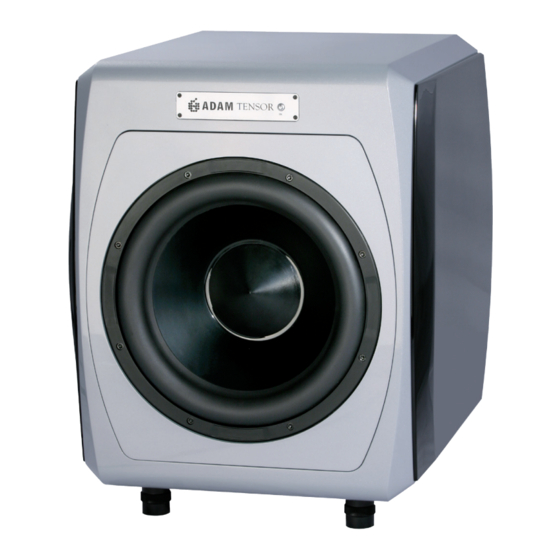

Adam Tensor SW393 Bedienungsanleitung

Subwoofer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

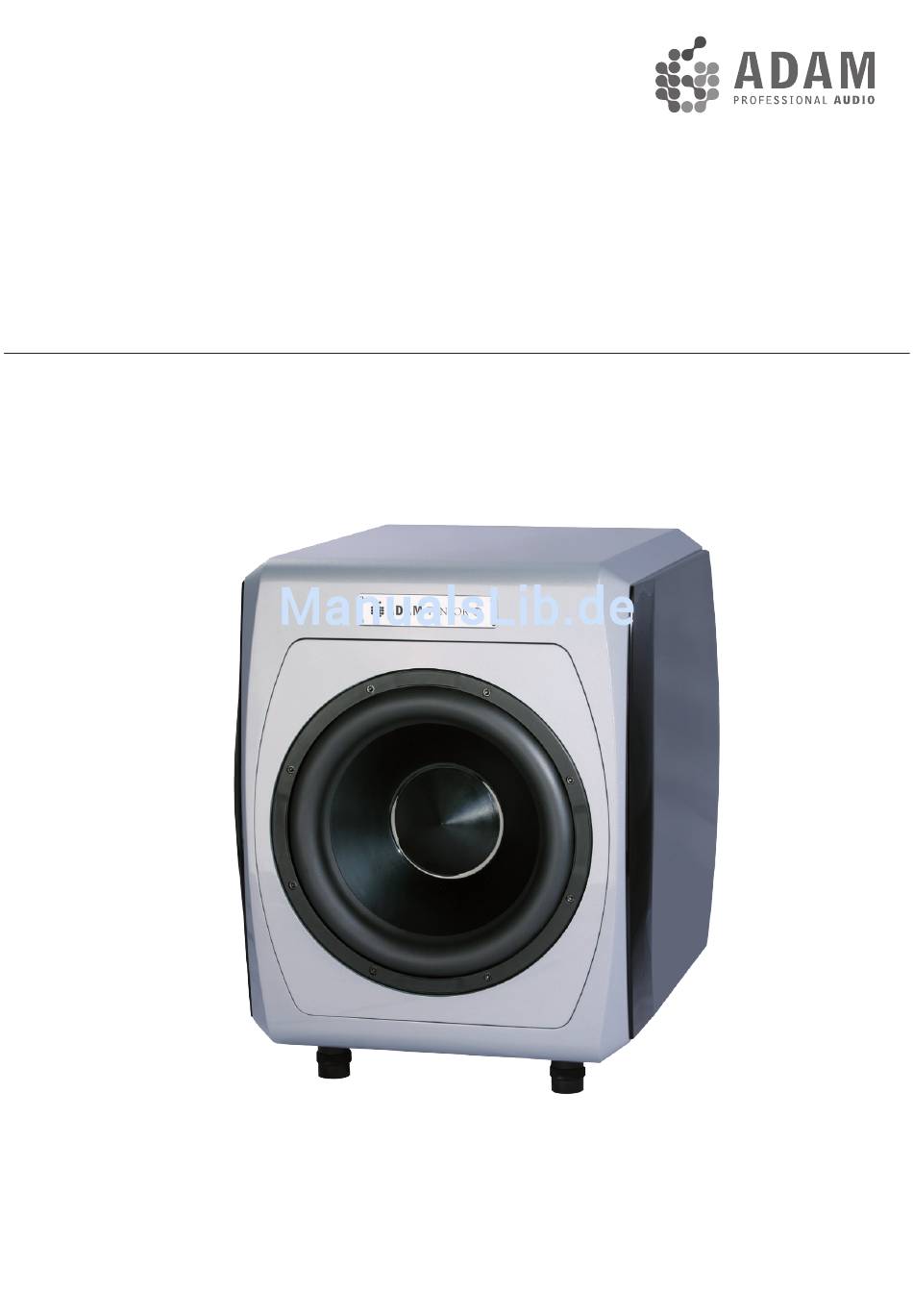

Tensor
Operation Manual / Bedienungsanleitung
SW393
English / deutsch

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Adam Tensor SW393

Inhaltszusammenfassung für Adam Tensor SW393

  • Seite 1 Tensor Operation Manual / Bedienungsanleitung SW393 English / deutsch...

  • Seite 2: Safety Instructions

    Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for subsequent reference. Please heed the warnings and follow the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART.
  • Seite 3 Please note that the diaphragms build up a magnetic field. Do not ply with magnetic items at close range to the diaphragms. Assure free airflow behind the speakers to maintain sufficient cooling. Tensor SW393 Manual / english...

  • Seite 4: Inhaltsverzeichnis

    Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important Information ........6 Quick Start ............6 Connecting the Subwoofer ........7 Connections ............7 Input ..............7 Satellite Out ............7 Sub Out .............7 Subwoofer Placement ........8 Distance to satellites .........8 Walls/Distance to walls ........8 Finding the optimum position ......8 Controls .............9-10 Standby button / LED on front panel....9...

  • Seite 5: Introduction

    You are invited to share your experience with our products by joining us on Facebook and also, if you don’t want to miss out on the latest info on ADAM Professional Audio, come and follow us on Twitter! We hope that you enjoy your new subwoofer and wish you many delightful hours with it.

  • Seite 6: Quick Start

    2. Quick Start Important Information for set up After having unpacked your subwoofer, please allow the system to acclimate to the temperature of the room for approximately an hour. The subwoofer should be positioned on a firm ground. We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise.

  • Seite 7: Connecting The Subwoofer

    This always needs a little bit of testing, since it is not possible to predict the behaviour of a subwoofer in unknown acoustical conditions. Tensor SW393 Manual / english...

  • Seite 8: Subwoofer Placement

    4. Subwoofer Placement It is common knowledge that low frequencies (below about 100Hz) are non-directional, meaning they can hardly be located by the listener. It is, however, a common misunder- standing that therefore the placement of a subwoofer does not matter. It does matter. Due to the fact that every room (geometry, furniture, etc.) is unique, the following de- scriptions intend to be a first introduction to the subject.

  • Seite 9: Controls

    The following tips are intended to assist you at using the controls in the best manner. Standby button / LED The Tensor SW393 features a standby button on the front panel. Please note that due to the system, the OL (overload) display blinks a few times when the loudspeaker is being switched on.

  • Seite 10: Controls On Rear Panel (Continued)

    5. Controls Controls on the rear panel (continued) Sub Level This controls the Input Sensitivity from -60dB to +6dB relative to 775mV when used via the balanced XLR input or relative to 250mV when used via the unbalanced Cinch (RCA) input. Sub Filter The upper frequency limit of the unit is variable and can be set to any value between 50 and 150Hz.

  • Seite 11: Troubleshooting

    6. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your subwoofer occur, we recommend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal.

  • Seite 12: Maintenance

    Experience has shown that it is very dif- ficult to avoid damage if you have to send them without these. ADAM Audio can not be held responsible for damages due to improper packaging.

  • Seite 13: Eu Declaration Of Conformity

    The attention of the user is drawn to any special measures regarding the use of this equipment that may be detailed in the owner’s manual. Signed: Klaus Heinz Director ADAM Audio Tensor SW393 Manual / english...

  • Seite 14: Limited Warranty

    Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge.

  • Seite 15: Technical Data

    600 x 520 x 537 mm / 23.5“ x 20.5“ x 21“ Warranty 5 years Operating temperature 0° C to 40° C (32° F to 104° F) Storage temperature -30° C to 70° C (-22° F to 167° F) Humidity Max. 90 % not condensing Tensor SW393 Manual / english...
  • Seite 16 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Seite 17 Tensor Bedienungsanleitung SW393 deutsch...

  • Seite 18: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Subwoofer in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages.
  • Seite 19 Magnetfeld aufbauen. Vermeiden Sie, mit magnetischen bzw. paramagnetischen Gegenständen in unmittelbare Nähe der Lautsprecher zu hantieren. Zu hohe Lautstärken können ihr Gehör schädigen! Vermeiden Sie direkte Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden. Tensor SW393 Bedienungsanleitung / deutsch...
  • Seite 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick Start zur Inbetriebnahme ....22 2.1 Allgemeine Hinweise .......22 2.2 Quick Start / Inbetriebnahme ....22 Anschluss des Subwoofers ......23 3.1 Hinweis zum Anschluss ......23 3.2 Input (Eingänge) ........23 3.3 Satellite Out (Ausgänge) ......23 3.4 Sub Out ...........23 Empfehlungen zur Aufstellung ....24 4.1 Entfernung zu den Satelliten ....24 4.2 Wände/Wandabstand ......24...

  • Seite 21: Einleitung

    1. Einleitung Sehr verehrte Kundin, sehr verehrter Kunde, wir gratulieren Ihnen zu Ihrer Entscheidung für ein Produkt aus dem Hause ADAM Professional Audio. Mit dem Tensor SW393 haben Sie einen Subwoofer der absoluten Spitzenklasse erworben. Er vereint grundlegende Innovationen im Bereich der Wand- ler- und Verstärkertechnik und zeichnet sich durch hochwertigste Materialien sowie...

  • Seite 22: Quick Start Zur Inbetriebnahme

    2. Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Subwoofers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtemperatur anpas- sen zu können. Bitte beachten Sie, dass dieser Subwoofer, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen.

  • Seite 23: Anschluss Des Subwoofers

    Sub Out Hier handelt es sich um einen Ausgang, an dem das Eingangssignal im Charakter unverändert aber elektronisch gepuffert anliegt. Dies ermöglicht die Verkettung beliebig vieler SW393, so dass auch sehr große Räume beschallt werden können. Tensor SW393 Bedienungsanleitung / deutsch...

  • Seite 24: Empfehlungen Zur Aufstellung

    4. Empfehlungen zur Aufstellung Bekannt ist, dass tiefe Frequenzen (unterhalb von ca. 100 Hz) vom menschlichen Ohr schwer ortbar sind. Das bedeutet aber nicht, dass die Platzierung eines Subwoofers im Raum bedeutungslos wäre. Da nahezu jeder Raum in Maßen und Möblierung von allen anderen abweicht, können die folgenden Ausführungen nur einführende Hinweise darstellen.

  • Seite 25: Bedienelemente

    Regler für den Sub Level/Filter. Die folgenden Hinweise sollen Ihnen helfen, diese Einstellungen bestmöglich für sich zu nutzen. Standby-Schalter / LED Der TENSOR SW393 verfügt auf dem Frontpanel über einen Standbyschalter. Sobald der Subwoofer eingeschaltet wird, leuchtet das OL (Overload) Display einige Male auf. Dies signalisiert jedoch keine Überbelastung.

  • Seite 26: Rückseitiges Kontrollpanel (Fortsetzung)

    5. Bedienelemente Rückseitiges Kontrollpanel (Fortsetzung) Satellite Filter (Satellitenfilter) Die am zugehörigen Ausgang angeschlossenen Satelliten können entweder „flat”, also ohne Bassbegrenzung betrieben oder mit einem 85 Hz Hochpassfilter versehen werden, welcher der diesbezüglichen Empfehlung der Dolby®-Labs für SurroundSound-Wiedergabe entspricht. Wenn möglich schicken Sie das Signal zunächst in den Verstärker des Subwoofers und von dort in die Satelliten.

  • Seite 27: Fehlerbehebung

    6. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an, es wird aber kein oder nur ein gestörtes Signal ausgegeben: Ist der Volumepotentiometer hinreichend aufgedreht? Ist die Lautstärke der Sig- nalquelle hoch genug? Überprüfen Sie die Verkabelung.

  • Seite 28: Wartung Und Pflege

    ADAM Audio kostenpflichtig erworben werden. 9. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entsprech- end diesen Richtlinien recycelt bzw.

  • Seite 29: Konformitätsbescheinigung

    Standard: EN 60065 : 2002. Diese Erklärung bezeugt, dass die Qualitätskontrolle und Produktdokumenta- tion mit der Notwendigkeit fortlaufender Einhaltung der EU-Direktiven über- einstimmt. Ausgestellt in Berlin. Gezeichnet: Klaus Heinz Geschäftsführer ADAM Audio Tensor SW393 Bedienungsanleitung / deutsch...

  • Seite 30: Garantie

    11. Garantie 11.1 Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine beschränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:...

  • Seite 31: Technischen Daten

    Höhe x Breite x Tiefe 600 x 520 x 537 mm / 23.5“ x 20.5“ x 21“ Garantie 5 Jahre Betriebstemperatur 0° C bis 40° C Lagertemperatur -30° C bis 70° C Luftfeuchtigkeit Max. 90 % nicht kondensierend Tensor SW393 Bedienungsanleitung / deutsch...
  • Seite 32 ADAM Audio GmbH ADAM Audio UK Ltd. www.adam-audio.com Ederstr. 16 email: uk-info@adam-audio.com 12059 Berlin ADAM Audio USA Inc. Join us on Facebook GERMANY email: usa-info@adam-audio.com tel: +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com...
