EINRICHTUNG DES GERÄTS (Fortsetzung)

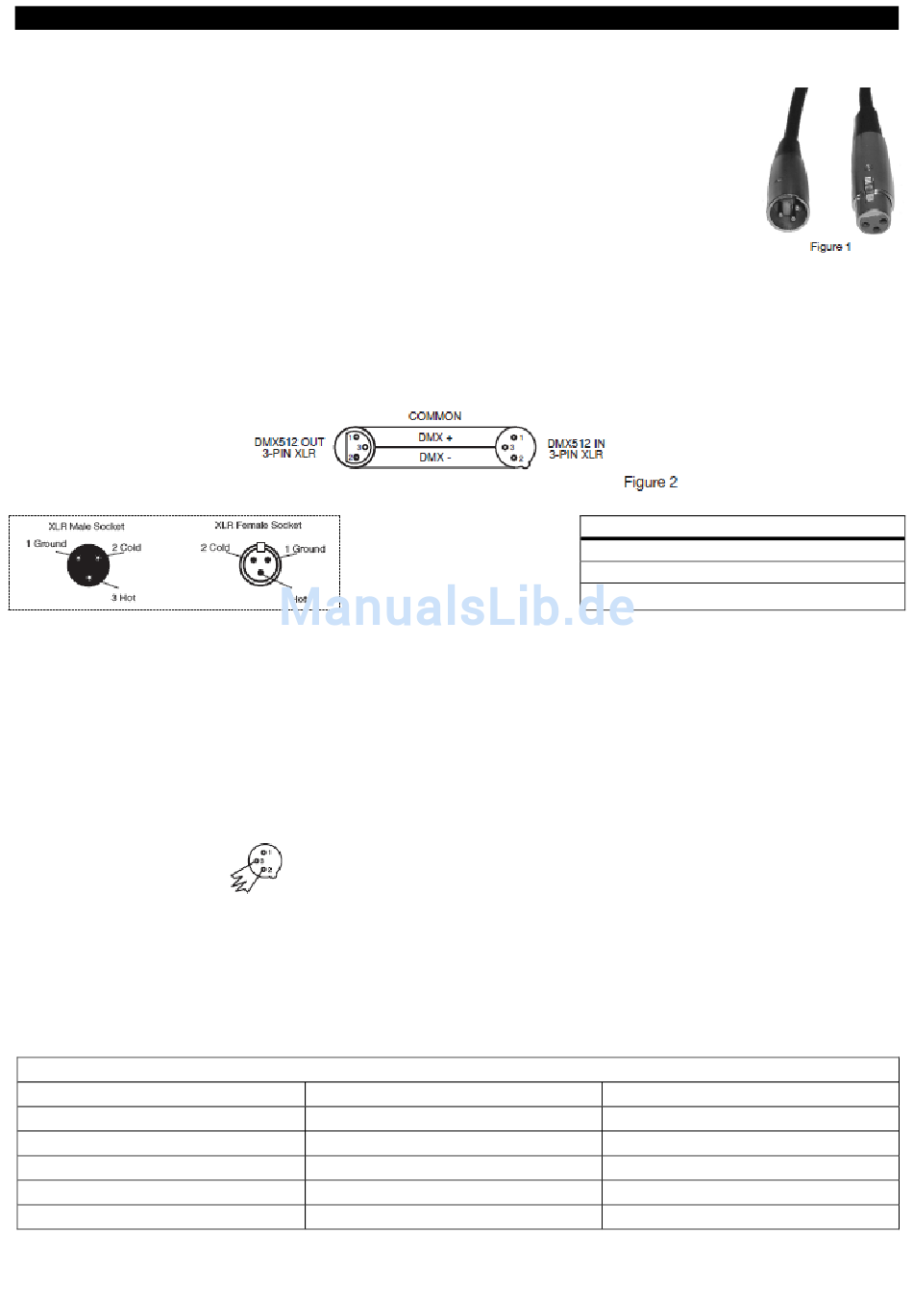

Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Dotz Brick 3.3 kann über das DMX-
512-Protokoll angesteuert werden. Der Dotz Brick 3.3 verfügt über 5 DMX-Kanal-Modi. Die DMX-Adresse wird
auf dem Bedienfeld auf der Rückseite des Dotz Brick 3.3 eingestellt. Ihr Gerät und Ihr
DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den
Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable.
Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies standardmäßige,
abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten Sie in nahezu
jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über
einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten
Sie, dass das DMX-Kabel in Reihe geschaltet werden muss und nicht aufgeteilt werden
kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 90-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige XLR DMX-Stecker. Einige Hersteller benutzen 5-polige XLR-Stecker für die Datenübertragung
anstatt der 3-poligen Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-Leitung angeschlossen
werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 6
Ein Abschluss reduziert Signalfehler und vermeidet
Probleme und Interferenzen bei der Signalübertragung.
Es empfiehlt sich immer, einen DMX-Leitungsabschluss
(Widerstand 120 Ohm, 1/4 W) zwischen Pol 2 (DMX-)
und Pol 3 (DMX+) des letzten Geräts zu schalten.
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Abbildung 4
Pol 1
Pol 2
Pol 3
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
nicht verwenden
nicht verwenden
