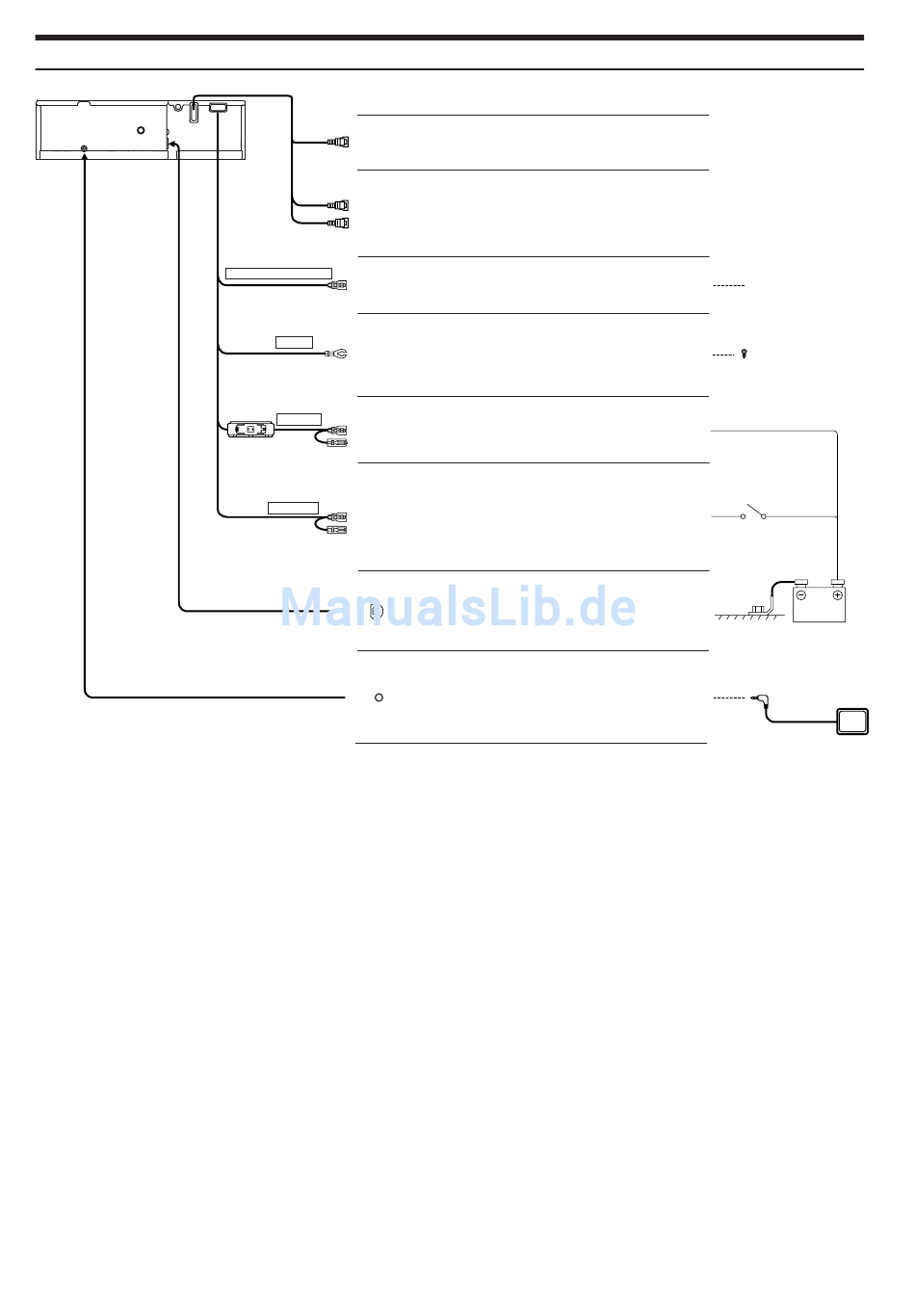

Verbindungen
• Vergewissern Sie sich, dass alle Kabel richtig angeschlossen sind.
Schließen Sie die Kabel ausschließlich an die in dieser Bedienungsanleitung angegebenen Teile an.
• Beziehen Sie sich auch auf die Bedienungsanleitungen der anderen in diesem System angeschlossenen Geräte.
• Ein Fernbedienungs-Empfänger wird benötigt, wenn Sie einen Monitor von einem anderen Hersteller anschließen.
32
-DE
Kabelfarbe
Gelb
Weiß (L)
Rot (R)
FERNBEDIENUNGS-EINGANG
Weiß/
Braun
Weiß/Braun
Schwarz
GND
Schwarz
Sicherung
(7,5A)
BATTERIE
Gelb
Gelb
Rot
ZÜNDUNG
Rot
Kabeldaten
• Video-Ausgangsanschluss
Dieser Anschluss wird zusammen mit den Video-
Eingängen eines anderen Videogerätes (AV-Hauptgerät
oder Fernsehbildschirm) verwendet.
• Audio-Ausgangsanschluss
Verwenden Sie diese Anschlüsse in Kombination mit
einem Hauptgerät oder Fernsehmonitor mit separaten
Audioeingängen, wenn für den Anschluss nicht der
Digitalausgang verwendet wird.
• Fernbedienungs-Eingangskabel
Verwenden Sie dieses Kabel in Kombination mit einem
ALPINE-Monitor mit einem Fernbedienungs-
Ausgangskabel.
• Massekabel
Verbinden Sie diese Leitung mit einer guten Chassiserde
des Fahrzeugs.
Achten Sie darauf, dass der Anschluss an einer blanken
Stelle erfolgt und mit der mitgelieferten Blechschraube fest
angezogen wird.
• Batteriekabel
Schließen Sie diese Leitung über eine Sicherung an den
Pluspol (+) der Fahrzeugbatterie an.
• Zündungsleitung (Zündung)
Verbinden Sie diese Leitung mit einem freien Anschluss
am Sicherungskasten des Fahrzeuges oder mit einem
anderen freien Versorgungsanschluss, der nur dann +12 V
aufweist, wenn die Zündung eingeschaltet ist oder der
Zündschlüssel in der Versorgungsposition steht.
• Digital-Ausgang (optisch)
Über diesen Ausgang wird der DVE-5207 an einen
digitalen ALPINE-Audio-Prozessor (PXA-H701 usw.)
angeschlossen.
Diese Geräte beinhalten ein Lichtleitfaserkabel, das direkt in
die Digital-Ausgangs-klemme des DVE-5207 eingesteckt wird.
• Fernbedienungs-Empfänger-Buchse
Schließen Sie den Fernbedienungs-Empfänger an diese
Buchse an. Die Buchse wird nicht verwendet, wenn Sie
einen Monitor mit eingebauter Fernbedienungs-
Sensoreinheit verwenden. Ein Fernbedienungs-Empfänger
wird benötigt, wenn Sie einen Monitor von einem anderen
Hersteller anschließen.
An das
Fernbedienungs-
Ausgangskabel
Anschluss an ein
Metallteil am
Chassis mit Hilfe
einer Schraube.
Zündschlüssel
Fernbedienungsauge
(Sonderzubehör)
