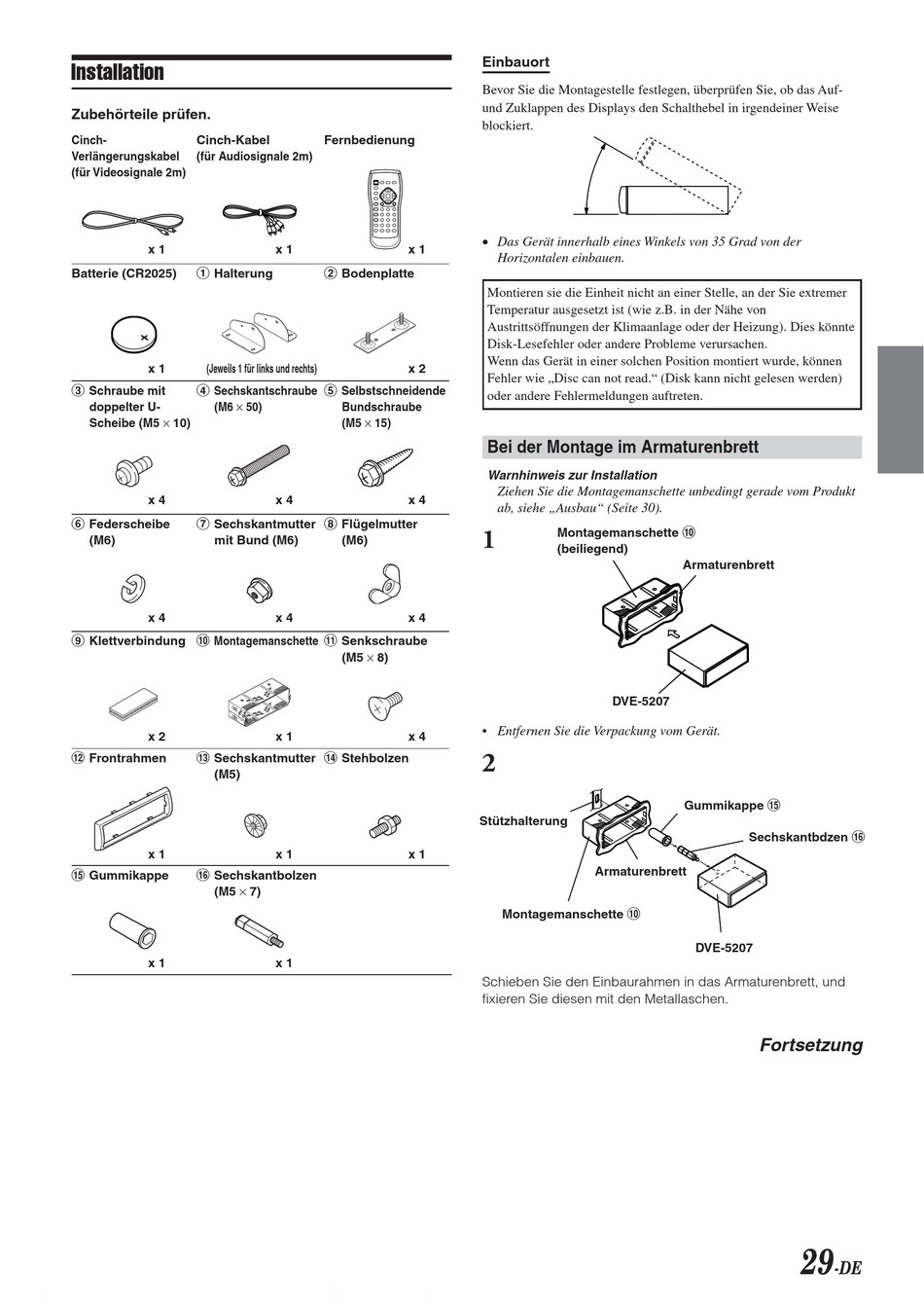

Installation
Zubehörteile prüfen.
Cinch-
Cinch-Kabel
Verlängerungskabel
(für Audiosignale 2m)
(für Videosignale 2m)
x 1
1 Halterung
Batterie (CR2025)
x 1
(Jeweils 1 für links und rechts)
3 Schraube mit
4 Sechskantschraube
(M6 × 50)
doppelter U-
Scheibe (M5 × 10)
x 4
6 Federscheibe
7 Sechskantmutter
(M6)
mit Bund (M6)
x 4
9 Klettverbindung
! Montagemanschette
x 2
# Frontrahmen
$ Sechskantmutter
(M5)
x 1
& Gummikappe
( Sechskantbolzen
(M5 × 7)
x 1
Fernbedienung
x 1
x 1
2 Bodenplatte
x 2
5 Selbstschneidende
Bundschraube
(M5 × 15)
x 4
x 4
8 Flügelmutter
(M6)
x 4
x 4
" Senkschraube
(M5 × 8)
x 1
x 4
% Stehbolzen
x 1
x 1
x 1
Einbauort
Bevor Sie die Montagestelle festlegen, überprüfen Sie, ob das Auf-
und Zuklappen des Displays den Schalthebel in irgendeiner Weise
blockiert.
• Das Gerät innerhalb eines Winkels von 35 Grad von der
Horizontalen einbauen.
Montieren sie die Einheit nicht an einer Stelle, an der Sie extremer
Temperatur ausgesetzt ist (wie z.B. in der Nähe von
Austrittsöffnungen der Klimaanlage oder der Heizung). Dies könnte
Disk-Lesefehler oder andere Probleme verursachen.
Wenn das Gerät in einer solchen Position montiert wurde, können
Fehler wie „Disc can not read." (Disk kann nicht gelesen werden)
oder andere Fehlermeldungen auftreten.
Bei der Montage im Armaturenbrett
Warnhinweis zur Installation
Ziehen Sie die Montagemanschette unbedingt gerade vom Produkt
ab, siehe „Ausbau" (Seite 30).
Montagemanschette !
1
(beiliegend)
DVE-5207
• Entfernen Sie die Verpackung vom Gerät.
2
Stützhalterung
Armaturenbrett
Montagemanschette !
Schieben Sie den Einbaurahmen in das Armaturenbrett, und
fixieren Sie diesen mit den Metallaschen.
Armaturenbrett
Gummikappe &
Sechskantbdzen (
DVE-5207
Fortsetzung
29
-DE
