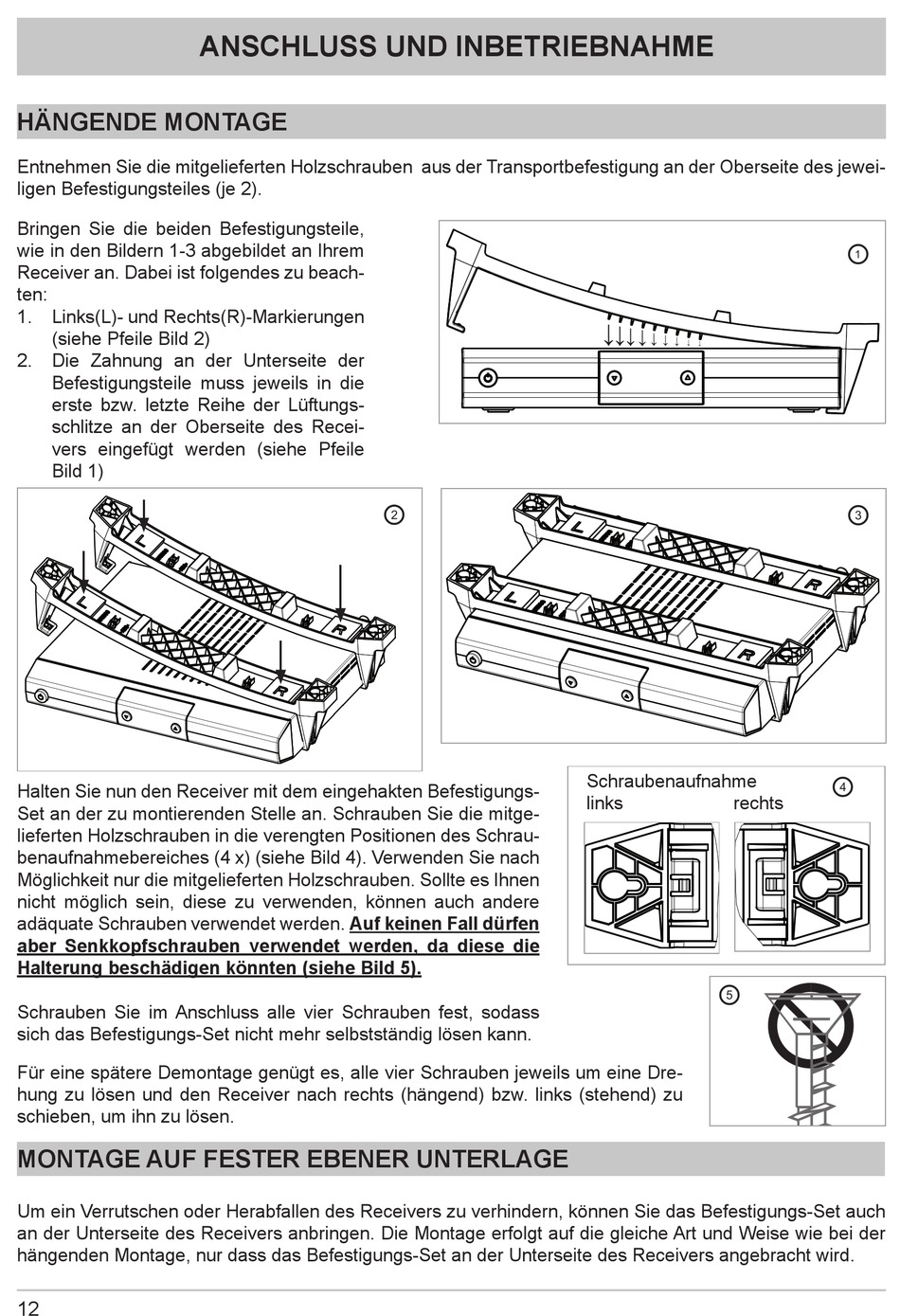

häNGeNDe MoNtAGe
Entnehmen Sie die mitgelieferten Holzschrauben aus der Transportbefestigung an der Oberseite des jewei-
ligen Befestigungsteiles (je ).
Bringen Sie die beiden Befestigungsteile,
wie in den Bildern 1- abgebildet an Ihrem
Receiver an. Dabei ist folgendes zu beach-
ten:
1.
Links(L)- und Rechts(R)-Markierungen
(siehe Pfeile Bild )
.
Die Zahnung an der Unterseite der
Befestigungsteile muss jeweils in die
erste bzw. letzte Reihe der Lüftungs-
schlitze an der Oberseite des Recei-
vers eingefügt werden (siehe Pfeile
Bild 1)
Halten Sie nun den Receiver mit dem eingehakten Befestigungs-
Set an der zu montierenden Stelle an. Schrauben Sie die mitge-
lieferten Holzschrauben in die verengten Positionen des Schrau-
benaufnahmebereiches ( x) (siehe Bild ). Verwenden Sie nach
Möglichkeit nur die mitgelieferten Holzschrauben. Sollte es Ihnen
nicht möglich sein, diese zu verwenden, können auch andere
adäquate Schrauben verwendet werden. Auf keinen Fall dürfen
aber Senkkopfschrauben verwendet werden, da diese die
halterung beschädigen könnten (siehe Bild 5).
Schrauben Sie im Anschluss alle vier Schrauben fest, sodass
sich das Befestigungs-Set nicht mehr selbstständig lösen kann.
Für eine spätere Demontage genügt es, alle vier Schrauben jeweils um eine Dre-
hung zu lösen und den Receiver nach rechts (hängend) bzw. links (stehend) zu
schieben, um ihn zu lösen.
MoNtAGe AUF FeSter eBeNer UNterLAGe
Um ein Verrutschen oder Herabfallen des Receivers zu verhindern, können Sie das Befestigungs-Set auch
an der Unterseite des Receivers anbringen. Die Montage erfolgt auf die gleiche Art und Weise wie bei der
hängenden Montage, nur dass das Befestigungs-Set an der Unterseite des Receivers angebracht wird.
1
ANSchLUSS UND iNBetrieBNAhMe
2
↓
↓
↓
↓
↓
↓
↓
↓
↓
Schraubenaufnahme
links
rechts
5
3
4
